悬挑脚手架搭设技术交底(完整版)

悬挑脚手架施工技术交底悬挑脚手架是一种特殊的工程脚手架，适用于高层建筑外墙、商场广告牌的安装、窗户清洗、空调维修等工作。

此类脚手架直接悬挂于建筑物外墙外部，其悬挂方式和支撑方式均与传统脚手架不同。

因此，在悬挑脚手架的施工过程中，施工人员需特别注意安全问题，并按照一定的规范进行施工。

本文将对悬挑脚手架施工技术进行交底，以确保施工人员的安全和施工质量。

工作前注意事项在正式进入施工阶段前，施工人员需要明确以下几点注意事项：一、基础条件在施工悬挑脚手架前，需要确保基础条件符合要求。

主要包括以下几方面：1.建筑物外墙结构健康，无裂缝、渗漏和松动。

2.建筑物外墙外部无障碍物，如天线、落地窗等。

3.选择适合自身体重和身高的工作装备，并且工作服必须符合安全标准。

二、施工计划悬挑脚手架施工需要有周密的施工计划，计划中应有详细的工作安排和安全保障措施。

主要包括以下几方面：1.明确工作区域、工作时间和工作人员。

2.指定专人负责脚手架的安全监管和维护。

3.确定应急预案。

三、施工条件在施工过程中，可能会出现各种由天气、施工人员和工具等因素引起的意外情况。

因此必须确保以下条件：1.天气条件：施工过程中必须确保天气稳定且无风。

2.工具条件：必须使用符合标准的安全施工工具，同时工具必须经过专业人员的检测。

3.脚手架状态：每次施工前都要彻底检查脚手架的状态，严禁使用受损或老化的部件。

施工技术细则一、悬挂与建立悬挑脚手架的悬挂和建立过程需要根据具体情况，考虑好支承和固定方式。

1.悬挂：绳索悬挂和吊装悬挂是悬挂的主要方式。

2.支承：悬挑脚手架的支承应在墙面上进行，支架必须使用标准型号，长度应根据实际情况确定。

3.固定：悬挑脚手架应用尽量多的固定点，以确保其固定性和安全性。

二、安全设施为了确保悬挑脚手架施工的安全，必须在悬挑脚手架的设置位置上设置和使用相应的安全设施。

主要包括以下设施：1.安全网和防护栏杆等安全设施的设置；2.警示标志的设置；3.告知施工单位外的人员，以避免人员产生误操作或过度干涉。

可编辑修改精选全文完整版C--002技术交底记录一、方案概述1#楼A座在结构施工中拟采用扣件钢管悬挑脚手架，脚手架承重的荷载将由悬挑受力的型钢承担传递给主体结构混凝土。

四层以上开始使用工字钢悬挑脚手架，即在五、十二、十九层楼面各挑一次。

采用两套工字钢，结构施工时从五层翻至十九层，到装饰阶段，十九层悬挑脚手架再次材料翻下搭设五层脚手架，满足装饰阶段安全施工的需要。

通过计算，悬挑架采用18#工字钢制作悬挑梁，即将工字钢直接用Φ18圆钢环固定在楼面上，锚环距楼面边缘分别400mm～500mm与1400mm，钢梁的悬挑长度根据架体离结构的距离确定，悬挑端距离头部100mm及900mm处各焊接直径Φ25钢筋一根，高度200mm，作为架体立杆的固定套管，悬挑18#工字钢长度4 m ，局部4-6m，根据现场结构要求长度而定。

本悬挑架架体宽度800mm，步距1.85m，立杆间距1500mm，悬挑长度为1200mm，架体内立杆中心离楼板距离300mm。

锚环锚入楼板的水平长度要保证两侧各30cm以上，在没有上铁的部位，在锚环两侧各附加一根100cm以上的18～25钢筋。

每间隔7m设一道剪刀撑，连墙体拉结点纵距3.0m（两档脚手架）上下3.7m。

将架体内立杆与结构同时拉结，以增强架体的稳定型及防止架体外倾。

为便于架体搭设及增加架体的刚度，架体拐角处尽量搭设成直角，由此引起架体离结构较大的部位，再搭设成悬挑的形式，便于施工及安全。

在阳角部位有柱子处，工字钢直接锚入框架柱，斜挑出楼面，下部并用钢管斜撑。

局部在楼面无法锚固的可采用在梁或柱侧焊接。

C--002技术交底记录工程名称：共7 页第2 页技术交底记录工程名称：共7页第3 页技术交底记录工程名称：共7 页第4 页技术交底记录工程名称：共7页第5 页技术交底记录工程名称：共7 页第 6 页技术交底记录工程名称：共7页第7页。

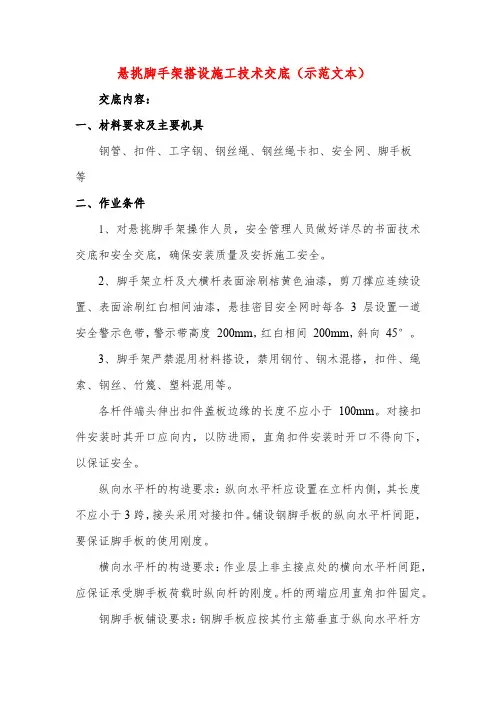

悬挑脚手架搭设施工技术交底（示范文本）交底内容：一、材料要求及主要机具钢管、扣件、工字钢、钢丝绳、钢丝绳卡扣、安全网、脚手板等二、作业条件1、对悬挑脚手架操作人员，安全管理人员做好详尽的书面技术交底和安全交底，确保安装质量及安拆施工安全。

2、脚手架立杆及大横杆表面涂刷桔黄色油漆，剪刀撑应连续设置、表面涂刷红白相间油漆，悬挂密目安全网时每各 3 层设置一道安全警示色带，警示带高度200mm，红白相间200mm，斜向45°。

3、脚手架严禁混用材料搭设，禁用钢竹、钢木混搭，扣件、绳索、钢丝、竹篾、塑料混用等。

各杆件端头伸出扣件盖板边缘的长度不应小于100mm。

对接扣件安装时其开口应向内，以防进雨，直角扣件安装时开口不得向下，以保证安全。

纵向水平杆的构造要求：纵向水平杆应设置在立杆内侧，其长度不应小于3跨，接头采用对接扣件。

铺设钢脚手板的纵向水平杆间距，要保证脚手板的使用刚度。

横向水平杆的构造要求：作业层上非主接点处的横向水平杆间距，应保证承受脚手板荷载时纵向杆的刚度。

杆的两端应用直角扣件固定。

钢脚手板铺设要求：钢脚手板应按其竹主筋垂直于纵向水平杆方向铺设，以采用对接平铺，4个角应用直径1.2㎜的镀锌钢丝固定在纵向水平杆上。

密目式安全立网和安全平网搭设牢固、严密。

连墙件构造要求：应采用刚性连墙件与建筑结构可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式。

连墙件中的连墙杆或拉筋应呈水平设置。

剪刀撑与横向斜撑构造要求：剪刀撑在脚手架外侧立面整个长度和高度上连续设置剪刀撑，剪刀撑斜杆的接长应采用搭接，搭接长度不应小于1m，等间距设置3个旋转扣件，端部扣件盖板边缘至剪刀撑杆端距离不应小于100㎜，剪刀撑杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主接点的距离不应大于150㎜。

三、施工工艺1、工艺流程：预埋圆钢地锚→悬挑梁安装→悬挑梁校正→立杆与扫地杆同时安装（接头位置错开）→扫地小横杆与立杆→第一步大横杆（与立杆扣紧）→安装第一步小横杆（与立杆连接，在扫地杆下）→第二步大横杆→第二步小横杆（在大横杆以上，与大横杆连接）→连墙杆（含拉结点标识牌）→接立杆→依次进行安装→设剪刀撑→满铺脚手板→安装安全立网→安装安全平网→安装踢脚板→钢丝绳与上层吊环拉结2、本工程主楼外立面防护采用扣件钢管脚手架，车库外周搭设双排防护架，主楼（除32#楼、36#楼外）从地下室至地上3层（32#楼、36#楼至地上4层）采用落地式钢管脚手架，4层地面开始（32#楼、36#楼从5层地面）至屋面采用工字钢悬挑式扣件脚手架，每6层悬挑一次，脚手架架体参数2、悬挑工字钢标准悬挑长度为1.3m，锚固长度1.7m(个别尺寸除外）悬挑钢梁固定端长度不应小于悬挑长度的1.25倍。

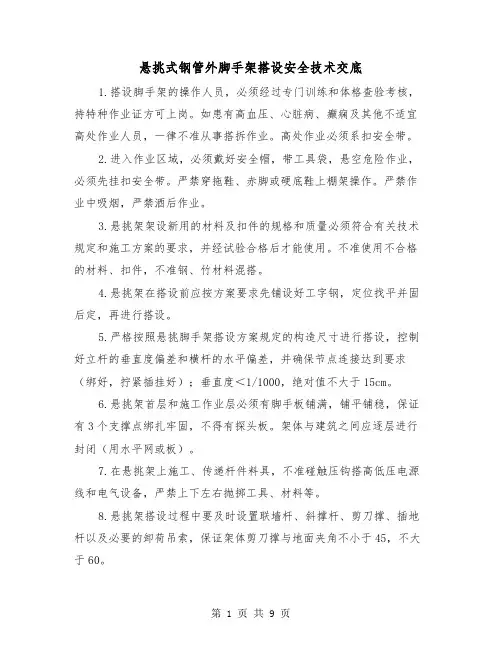

悬挑式钢管外脚手架搭设安全技术交底1.搭设脚手架的操作人员，必须经过专门训练和体格查验考核，持特种作业证方可上岗。

如患有高血压、心脏病、癫痫及其他不适宜高处作业人员，一律不准从事搭拆作业。

高处作业必须系扣安全带。

2.进入作业区域，必须戴好安全帽，带工具袋，悬空危险作业，必须先挂扣安全带。

严禁穿拖鞋、赤脚或硬底鞋上棚架操作。

严禁作业中吸烟，严禁酒后作业。

3.悬挑架架设新用的材料及扣件的规格和质量必须符合有关技术规定和施工方案的要求，并经试验合格后才能使用。

不准使用不合格的材料、扣件，不准钢、竹材料混搭。

4.悬挑架在搭设前应按方案要求先铺设好工字钢，定位找平并固后定，再进行搭设。

5.严格按照悬挑脚手架搭设方案规定的构造尺寸进行搭设，控制好立杆的垂直度偏差和横杆的水平偏差，并确保节点连接达到要求（绑好，拧紧插挂好）；垂直度＜1/1000，绝对值不大于15cm。

6.悬挑架首层和施工作业层必须有脚手板铺满，铺平铺稳，保证有3个支撑点绑扎牢固，不得有探头板。

架体与建筑之间应逐层进行封闭（用水平网或板）。

7.在悬挑架上施工、传递杆件料具，不准碰触压钩搭高低压电源线和电气设备，严禁上下左右抛掷工具、材料等。

8.悬挑架搭设过程中要及时设置联墙杆、斜撑杆、剪刀撑、插地杆以及必要的卸荷吊索，保证架体剪刀撑与地面夹角不小于45，不大于60。

9.立网挂平整顺直，网连接材料要符合要求。

10.悬挑脚手架与建筑物之间按层高，水平每隔4.5m应设置一道牢固的连接点，并采用刚性连墙杆，总高度超过100m时，应增设抗拔措施。

11.内排柱离建筑物不得大于300mm、有飘板的不得大于500mm。

12.架上堆放材料、工具等荷载不得超过3kN/m。

13.悬挑钢管脚手架必须有良好可靠的防雷的接地，高于四周建筑物的脚受架应设避雷装置。

14.悬挑架搭设要有经审批的施工方案，每次搭高必须保持高于作业面1.8m以上，分段搭设完毕后应进行检查，分段量化验收，检查合格才能使用，不合格不准交付使用。

技术、安全交底记录施工单位：年月日14）悬挑式脚手架类型：双排脚手架；15）纵向水平杆接长采用对接连接；16）脚手架类型为封闭型；17）连墙件布置采用2步3跨。

连墙件连接方式为双扣件；18））U型螺栓：I级φ20mm。

3.搭设和拆卸施工流程1）搭设流程：预埋吊环→安装支架梁→立杆→纵向水平杆→横向水平杆→二等分护栏杆→连墙拉结→剪刀撑→搁楞→脚手板→踢脚板→安全网张挂→三步隔离2）拆卸流程与搭设流程相反一步一清。

4. 施工方法悬挑钢梁定距定位，悬挑梁间距应按悬挑架架体立杆纵距1.5m设置。

1 水平悬挑梁1）水平悬挑梁采用16号工字钢，主次梁部位悬挑梁采用16#工字钢，次梁采用16#工字钢，预埋直径20mm U型螺栓与楼板固定，保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。

上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。

通常采用在挑梁或纵向钢粱上焊接150-200mm三级25钢筋的脚头，焊缝厚度不小于4mm，以便立柱直接插在钢筋脚头内，起稳定作用。

并同时在立杆下部设置扫地杆。

见下图钢筋头悬挑梁示意图2）钢梁挑出外墙面1.2米，阳台部位从主体结构墙开始计算悬挑，相应增加内置长度，具体尺寸及悬挑位置见悬挑钢梁平面布置图。

3）悬挑梁通过阳台或其它悬挑结构时，在悬挑构件根部加设垫块以防止悬挑构件受力。

2 悬挑梁末端由两道预埋U型螺栓固定,（双螺母），端部距后边的锚环等于200mm，两锚环距离200mm，预埋U型螺栓的直径为20mm，宽度为160mm，高度不小于400mm；螺栓丝扣采取机床加工并冷弯成型，不得使用板牙套丝机或挤压滚丝，长度不小于120mm；U型螺栓宜采用冷弯成型。

预埋U型螺栓锚时附加2根1.5m 长的直径18mm的三级钢用于承受悬挑锚固端作用引起负弯矩。

如图1，悬挑钢梁楼面和穿墙时参照图2、3施工。

(完整版)脚手架搭设安全技术交底第一部分：工程概况与安全要求一、工程概况1.1 工程名称：XXX项目脚手架搭设工程1.2 工程地点：XXX市区1.3 工程规模：本工程为XXX层建筑，建筑高度XXX米，脚手架搭设面积约为XXX平方米。

1.4 脚手架类型：本工程采用门式脚手架、扣件式脚手架和悬挑式脚手架。

1.5 施工单位：XXX建筑安装工程有限公司1.6 施工期限：自XXX年XX月XX日至XXX年XX月XX日二、安全要求2.1 安全法律法规（1）严格遵守国家及地方关于建筑施工安全的法律法规，确保施工安全。

（2）遵循国家和地方关于脚手架搭设的相关标准及规定。

2.2 安全管理（1）建立健全施工现场安全管理体系，明确各级管理人员职责。

（2）实行安全目标责任制，将安全责任分解到每一个施工人员。

（3）加强施工现场安全检查，及时消除安全隐患。

2.3 安全培训（1）对施工人员进行安全技术交底，确保施工人员了解并掌握脚手架搭设的安全技术要求。

（2）定期开展安全培训，提高施工人员的安全意识和安全技能。

（3）特殊工种人员需持证上岗，如电工、焊工等。

2.4 安全防护措施（1）脚手架搭设前，必须对施工人员进行安全防护措施交底。

（2）施工现场设置安全警示标志，提醒施工人员注意安全。

（3）施工现场配备必要的劳动保护用品，如安全帽、安全带、防滑鞋等。

（4）脚手架搭设过程中，严格执行安全防护措施，如设置防坠落装置、防护网等。

三、脚手架搭设安全技术要求3.1 门式脚手架（1）门式脚手架基础应平整、坚实，底部设置防滑措施。

（2）门架立杆应垂直，上下层门架立杆错开距离不得小于500mm。

（3）门架横杆应水平设置，并与立杆连接牢固。

（4）门式脚手架应设置剪刀撑，增强整体稳定性。

3.2 扣件式脚手架（1）扣件式脚手架立杆应垂直，底部设置防滑措施。

（2）横杆、纵杆应水平设置，并与立杆连接牢固。

（3）扣件应紧固，不得松动。

（4）扣件式脚手架应设置剪刀撑、水平撑，增强整体稳定性。

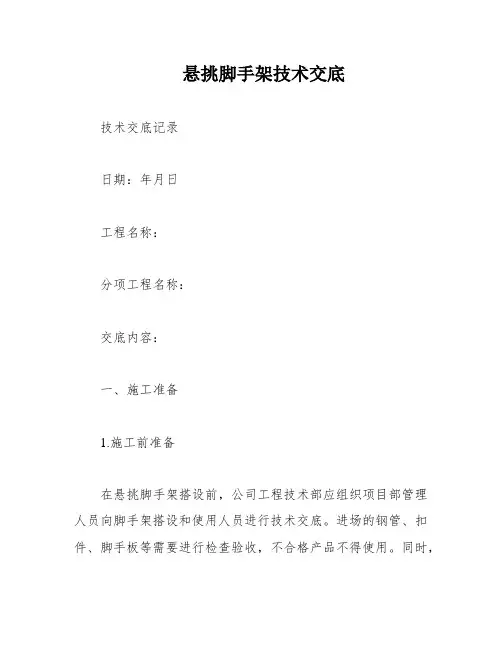

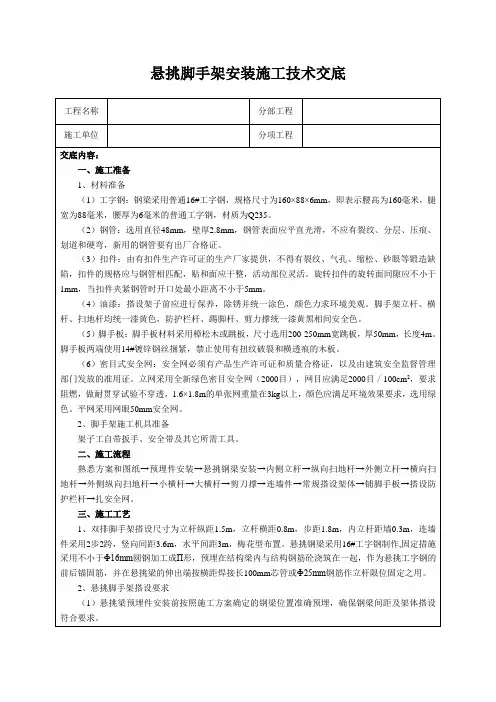

悬挑脚手架技术交底技术交底记录日期：年月日工程名称：分项工程名称：交底内容：一、施工准备1.施工前准备在悬挑脚手架搭设前，公司工程技术部应组织项目部管理人员向脚手架搭设和使用人员进行技术交底。

进场的钢管、扣件、脚手板等需要进行检查验收，不合格产品不得使用。

同时，合格构配件应按品种、规格分类堆放整齐，堆放场地不得有积水。

2.悬挑外架搭设要求钢管类型采用φ48*3.0，双排脚手架立杆采用单立管，立杆纵距1.5米，立杆横距0.85米，横杆步距1.8米，外排1.8米中部（0.9米高处）增加设置一根横杠，作为栏杆以保证外架施工人员的安全。

施工均布荷载为3.0KN/M2，同时施工2层，脚手板共铺设2层。

悬挑水平钢梁采用16号工字钢，其中建筑物外悬挑段长1.2米，建筑物内锚固段长度1.8米，锚固压环钢筋采用φ16一级钢预埋在梁板内。

悬挑水平钢梁采用拉杆与建筑物拉结，最外面支点距离建筑物1.35米。

拉杆采用直径14mm钢丝绳和20号拉环连接。

二、工艺流程1.做好搭设的准备工作。

2.按房屋的平面形状放线。

3.预埋吊环、卡环。

4.安置型钢。

5.按立杆间距排放底座。

6.放置纵向扫地杆。

7.逐根树立立杆，随即与纵向扫地杆扣牢。

8.安装第一步小横杆（与各立杆扣牢）。

9.安装第一步大横杆。

10.安装第二步小横杆。

11.安装第二步大横杆。

12.加设临时抛撑（上撑与第二步大横杆扣牢，在装设两道连墙杆后可拆除）。

13.安装第三、四步小横杆和大横杆。

14.设置连墙杆。

15.接立杆。

16.加设剪力撑。

17.铺脚手板。

18.绑护身栏和挡脚板。

19.挂安全网。

20.悬挑脚手架采用封闭式防护外侧满挂密目安全网，每层设通长200高踢脚板。

21.悬挑脚手架必须配合施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。

22.每搭设完一步脚手架后，应检查其步距、纵距、横距及立杆垂直度是否符合要求。

三、悬挑脚手架材质及规格要求1.钢管脚手架钢管应采用现行国家标准《直缝电焊钢管》(GB/T -2008)或《低压流体输送用焊接钢管》(GB/T 3091-2008)中规定的3号普通钢管，其质量应符合现行国家标准《碳素结构钢》(GB/T 700-2006)中Q235-A级钢的规定。

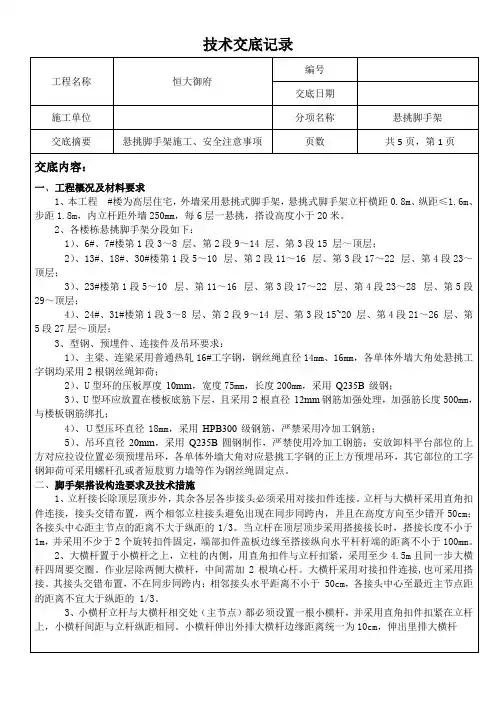

悬挑式脚手架技术交底1.2立杆与大横杆必须采用直角扣件扣紧，不得隔步设置和遗漏。

脚手架必须设置纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

1.3纵向水平杆步距1800mm，上下横杆的接长位置错开布置，错开距离不小于纵距的1/3,扶手杆水平设置于每步架1.2m高处。

横向水平杆在主节点处必须设置，并采用直角扣件扣紧在纵向水平杆下，该杆中心线偏离主节点的距离不应大于150mm作业层上非主节点的横向水平杆，宜根据支撑脚手板的需要等间距设置，最大间距不应大于纵距的1/2。

横向水平杆伸出架子外排立杆的长度统一为10cm。

并应保证杆件伸出扣件边缘100mm，靠墙一端的外伸长度不应大于0.4L且不应大于200mm。

1.4剪刀撑要求满设，按45°～60°设置，每道剪刀撑宽度不小于4跨，由底至顶连续全高设置。

剪刀撑用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件的中心线距主节点的距离不大于150mm。

剪刀撑的节点应在同一水平和垂直线上，其接长必须采用搭接，长度不小于1米，且不少于三个扣件，除在两头与立杆和大横杆连接外，中间还增加2～4个节点，端部扣件的边缘至杆端距离不应小于100mm。

立杆和大横杆交点处一定设小横杆。

1.5连墙件使用刚性连墙件，每个结构层设置，拉结在埋于结构梁内的钢管上。

连墙件宜靠近主节点设置，偏离主节点的距离不大于 300mm；连墙件应从底部第一步纵向水平杆开始设置。

主体结构阳角或阴角部位，两个方向均应设置连墙件。

1.6防护密目网：沿外架子内侧满挂密目安全网，操作层下挂随层网，每隔四层挂一道水平网，安全网之间必须连接牢固，并与架体固定,安全网用扎丝绑牢固定在架子上。

1.7操作层外侧设护身栏，扶手杆水平设置于每步架1.2m高处，并设180mm高挡脚板，操作层满铺竹耙，考虑脚手架内墙立杆距离外墙较远，固定木方及钢管以减小外墙与脚手架缝隙，确保不大于300mm，避免坠落事故。

悬挑架技术交底HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】天津市宝坻区气象新苑住宅小区项目悬挑脚手架技术交底中铁二十二局集团第四工程有限公司气象新苑住宅小区B区项目经理部技术交底18#工字）连墙件的连接方式采用扣件连接，连接类型为双扣件连接，同时连接内外两个立杆。

预埋钢管埋入结构长度不小于50cm,露出长度不小于30cm。

连墙件从底层第一步纵向水平杆处开始设置，整体布局宜成菱形或方形矩形。

连墙件与脚手架、结构连接，采用Φ×的钢管，它与脚手架连接采用直角扣件，布置应均匀。

连墙件中的连墙杆或拉筋宜水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接。

连墙件靠近主节点设置，偏离主节点的距离不应大于300mm。

连墙件如下图：（架体剖面图详见附图）本工程锚固型钢的混凝土结构强度等级为C30，主楼板厚分120mm和100mm厚，其中120mm厚楼板满足规范要求,100mm厚楼板需要增加加固措施。

具体加固措施见下图：为保证架体稳定，于5层及10层位置设置卸荷。

卸荷采用刚性连接，利用门窗洞口抱柱连接。

做法参照下图：悬挑架的外立面剪刀撑应自下而上连续设置，剪刀撑安装要求如下：（1）剪刀撑、横向斜撑随立杆、纵向和横向水平杆同步搭设，剪刀撑斜杆下端支撑在工字钢上，每道剪刀撑跨越立杆根数应符合下表规定。

每道剪刀撑宽度不小于4跨，且不应小于6m.剪刀撑与地面的夹角应控制在45°～60°，斜杆应与脚手架基本构架连接，沿脚手架长度连续设置剪刀撑。

在架体薄弱连接位置设置横向斜撑加强架体稳定性，横向斜撑由架底至架顶呈之字型连续布置。

（2）剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件的中心轴线距主节点的距离必须小于150mm。

（3）剪刀撑在外侧立面整个长度和高度上连续设置，剪刀撑上下通长连续，斜杆与地面成45度角。

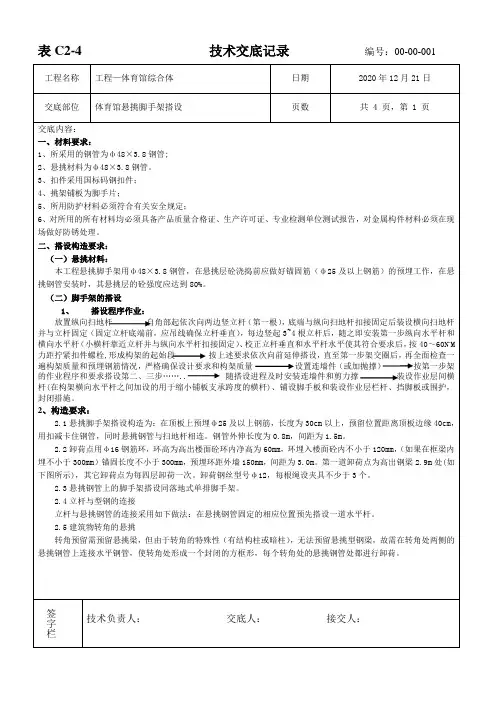

技术交底记录编号00-00C2-001表 C2-12017-12-20 工程名称 施工单位 交底日期 分项工程名称脚手架施工交底提要 悬挑脚手架施工相关人员、材料、机具准备、施工方法、注意事项等。

交底内容：1、工程概况1.1本工程地上结构脚手架 4~21层采用悬挑式脚手架，每次搭设 5层，之后架体周转使 用。

1.2本脚手架只在结构施工期间起到整体封闭围护作用，局部脚手架起墙体支撑作用。

2.2.4脚手架搭设原则：安全第一，满足文明施工、施工进度 的要求 ,密切配合其它工种施工。

1.2架体概况架体性质 悬挑脚架封闭、防护、双排悬挑外脚手架4~21层楼层周边搭设部位 搭设高度1800 19m步距立杆 双立杆 间距纵距 横距1500 900 脚手板4000×200× 506×19φ 18.5mm钢丝绳卸荷卡环连接、吊点在五层、十层、十五层、二十层。

水平间距为 1.5m框架柱上加设脚手管抱框与悬挑架体进行拉接（脚 手管扣件使用双卡扣）；由于柱距较大，两柱间设水平拉杆与外挑架小横杆相连，同时柱间部位加斜戗 与架体拉接。

连墙杆件布置审核人交底人接受交底人表 C2-12017-12-20 工程名称 施工单位 交底日期 分项工程名称脚手架施工交底提要 悬挑脚手架施工相关人员、材料、机具准备、施工方法、注意事项等。

交底内容：悬挑长度锚固长度 1400 悬挑梁工字钢220016#四层、九层、十四层、十九层，水 平间距为 1.5m设置楼层预埋地锚 φ 20（ Q235） 每道工字钢构件上设置三道单杆 满布剪刀撑 悬挑楼层柱间 距13800mm 、9600mm 、9000mmm 、7350mm 、4800mm 、4500mm悬挑楼层板厚 悬挑楼层混凝 土强度等级 使用荷载 120mm 、 160mm 、 200mmC30 3 kN/m 22、施工安排 2.1目标部署序号 项目 工期目标 安全目标 安全文明项目目标1 2 3起止日期：2012年 1月 10日～2012年 06月 15日杜绝死亡事故，尽量减少轻伤事故。
