solidworks非常有用技巧

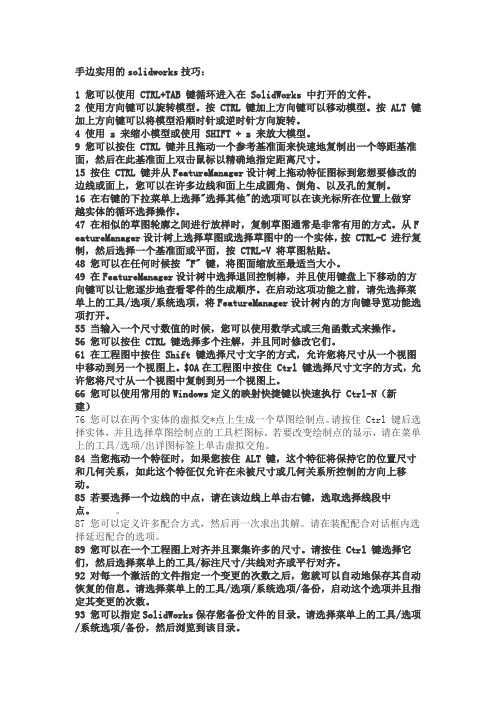

手边实用的solidworks技巧：1 您可以使用 CTRL+TAB 键循环进入在 SolidWorks 中打开的文件。

2 使用方向键可以旋转模型。

按 CTRL 键加上方向键可以移动模型。

按 ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。

4 使用 z 来缩小模型或使用 SHIFT + z 来放大模型。

9 您可以按住 CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。

15 按住 CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。

16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。

47 在相似的草图轮廓之间进行放样时，复制草图通常是非常有用的方式。

从F eatureManager设计树上选择草图或选择草图中的一个实体，按 CTRL-C 进行复制，然后选择一个基准面或平面，按 CTRL-V 将草图粘贴。

48 您可以在任何时候按 "F" 键，将图面缩放至最适当大小。

49 在FeatureManager设计树中选择退回控制棒，并且使用键盘上下移动的方向键可以让您逐步地查看零件的生成顺序。

在启动这项功能之前，请先选择菜单上的工具/选项/系统选项，将FeatureManager设计树内的方向键导览功能选项打开。

55 当输入一个尺寸数值的时候，您可以使用数学式或三角函数式来操作。

56 您可以按住 CTRL 键选择多个注解，并且同时修改它们。

61 在工程图中按住 Shift 键选择尺寸文字的方式，允许您将尺寸从一个视图中移动到另一个视图上。

$0A在工程图中按住 Ctrl 键选择尺寸文字的方式，允许您将尺寸从一个视图中复制到另一个视图上。

66 您可以使用常用的Windows定义的映射快捷键以快速执行 Ctrl-N（新建）76 您可以在两个实体的虚拟交*点上生成一个草图绘制点。

solidworks鼠标用法SolidWorks是一款广泛使用的3D建模软件，为了更加高效地操作软件，很多用户购买了专业的鼠标。

本文将详细介绍SolidWorks鼠标的用法，希望能为用户提供一些实用的技巧。

1. 鼠标左键、右键、中键鼠标的左键主要用于绘图、选择、拖拽等操作。

右键通常用于菜单调用、快捷键、局部修改等操作。

中键通常是旋转模型，按下后拖动鼠标可以旋转模型。

2. 鼠标滚轮鼠标滚轮通常用于缩放模型，在3D设计中非常常见。

滚轮还可以用来水平、垂直滚动文本、操作网页等。

3. 假一赔十键假一赔十键也称网页后退键，是在浏览器中常见的键。

在SolidWorks中，该键用于多个命令的撤销操作。

按下假一赔十键可以撤销上一次操作，重复按下则可以连续撤销多步操作。

此外，该键也可以快速撤销多层嵌套的命令。

4. 前进/后退键前进/后退键是浏览器中比较常见的按键，适用于方便用户的页面回溯。

在SolidWorks中，前进/后退键可以在视图中快速切换到之前的命令。

使用这些键可以快速跳转到之前选择的某一步骤。

5. 鼠标拖拽在SolidWorks中，拖拽是最常用的鼠标操作之一。

这种操作比较简单，只需按下左键并拖动即可。

当使用SolidWorks进行3D建模时，可以通过拖拽实现多样化的操作，包括拉伸、偏移、扭曲等。

6. 鼠标滑动鼠标滑动通常用于一些微调操作。

在SolidWorks中，可以通过滑动调整模型的大小、缩放、旋转等。

通过加速器鼠标，可以实现更快更精准的调整。

7. 快速键SolidWorks支持不少操作的快捷键，通过快速键可以快速实现相关操作。

利用快捷键，不仅可以提高工作效率，还能减少不必要的疲劳感。

以上就是SolidWorks鼠标用法的相关介绍。

相信大家在使用SolidWorks建模时，对鼠标的操作有了更深的认识和理解。

通过熟练使用这些操作，你将更加高效地完成3D 建模，使你的工作更具生产力。

solidworks虚拟零件的巧妙运用
Solidworks是一款三维计算机辅助设计软件，它可以用于创建虚拟零件和进行仿真分析。

以下是Solidworks虚拟零件的一些巧妙运用：1. 设计验证：使用Solidworks创建虚拟零件可以快速进行设计验证。

设计师可以使用软件的仿真功能，对零件进行负载、应力和振动等方面的分析，以确保设计的合理性和可靠性。

2. 虚拟装配：Solidworks可以将多个虚拟零件进行装配，以模拟实际物体的组装过程。

这可以帮助设计师发现潜在的装配问题，比如零件之间的干涉和碰撞。

通过虚拟装配，设计师可以在实际制造之前进行必要的调整和修改。

3. 碰撞检测：Solidworks的碰撞检测功能可以帮助设计师检测零件之间的碰撞和干涉。

这对于设计复杂的机械系统或装配非常有用，可以帮助设计师避免在实际制造过程中出现问题。

4. 优化设计：使用Solidworks的参数化建模功能，设计师可以轻松地改变虚拟零件的尺寸和形状，以优化设计。

通过创建多个设计变体，并进行比较和分析，设计师可以找到最佳的设计方案。

5. 制造预览：Solidworks可以生成虚拟零件的制造预览，包括CNC 加工路径和工艺流程。

这对于制造工程师来说非常有用，可以在实际制造之前评估零件的制造可行性和效率。

Solidworks虚拟零件的巧妙运用可以帮助设计师验证设计、优化设计、发现问题并提前解决，从而提高设计和制造的效率和质量。

1、键盘上按Space空格键能出现视图选项菜单，确认哪一个时鼠标连续按两下才有效；2、在“工具--选项--系统选项-草图”，勾选在“草图生成时垂直于草图基准面”，这样可以使得新生成一个草图时平面会自动调整至正视状态。

3、中心线用于标注，其可由普通直线转换而来：①注明位置关系。

如果有很多空位于同一水平线上，用中心线连起来，标注一次即可。

②说明图形关于中心线对称，标注时可以只标注相对尺寸。

如图所示。

除此之外，中心线/基准面在旋转对称操作时也是非常重要。

4、在Solidworks中画图时要记住一点，对于有些比较复杂的平面图形，我们并不一定要一次性画到位，可以先画一个大致图形，通过“裁剪命令”来实现最终图形。

5、在我们草图上绘制图形的过程中系统会自动对图形添加几何约束，如下图中的绿色标记所示：一旦这些几何约束形成，直线的几何关系就不能被直接改变，如上图中带“-”号的直线就不能再平面内转角度，只能平移。

要想解除这些几何关系，可以鼠标左键点击对应绿色标记，然后Delete键删除。

如果不想显示这些约束标记，找到“视图”—“草图几何关系（E）”，点击该按钮使其处于非激活状态，绿色小图标自动消失。

6、转换实体引用：转换实体引用可以使你所选择的实体的边界投影到你所要进行草绘的平面上，成为草绘的组成元素。

将所选元素（草图实体或者模型上的元素）投影到所选的草图绘制平面上，作为草图里的草图实体存在。

需要注意的是使用该命令时必须在“绘制草图”状态下使用。

7、Solidworks和Design Modeler画图时有一点是一样的，如果形成一个完整几何约束的二维图形时线条颜色是会变成一致的，Solidworks中是变成黑色，DM 中是变成蓝色。

如果线条颜色有不一样的，那就意味着还有线条的尺寸没有标注完全，或者是它们在坐标轴中的位置可变，没有固定下来，图形仍旧处于可变状态。

8、在Solidworks中画立体图和DM中总体思路是一样的：①插入—草图绘制，这时需要定义一个草图平面，可以从“三视图”或其他基准面中选一个，也可以鼠标点击已有几何体的某一个表面来选中；②在草图上画出需要拉伸的2D几何图形（这里所画的几何图形等下都会被拉伸）。

solidworks应用技巧SolidWorks是一款广泛应用于机械设计领域的三维建模软件，它具有强大的功能和易于使用的界面，可以帮助工程师和设计师快速创建复杂的零件和装配体。

在使用SolidWorks时，有一些技巧可以帮助用户更高效地完成工作。

了解SolidWorks的快捷键是非常重要的。

SolidWorks中有很多快捷键可以帮助用户快速完成常见的操作，例如Ctrl+C和Ctrl+V可以复制和粘贴选定的对象，Ctrl+Z可以撤销上一步操作，Ctrl+Shift+S 可以保存所有打开的文档等等。

熟练掌握这些快捷键可以大大提高工作效率。

使用SolidWorks的装配体功能时，可以使用“灵活子装配体”来简化设计过程。

灵活子装配体是一种特殊的装配体，它允许用户在装配体中创建一个可调整的子装配体，这样可以在不影响整个装配体的情况下对子装配体进行修改。

这种方法可以节省时间和精力，特别是在设计复杂的装配体时。

使用SolidWorks的“特征树”功能可以帮助用户更好地组织和管理零件和装配体。

特征树是SolidWorks中的一个面板，它显示了当前文档中所有的特征和操作，例如剪切、旋转、镜像等等。

通过特征树，用户可以轻松地查看和编辑文档中的各个特征，从而更好地控制设计过程。

使用SolidWorks时，要注意保持良好的文件管理习惯。

SolidWorks中的文档通常包括零件、装配体和图纸等多个文件，因此需要注意文件的命名、保存位置和版本控制等问题。

建议用户使用统一的命名规则和文件夹结构，以便更好地管理和查找文件。

SolidWorks是一款功能强大的三维建模软件，熟练掌握其应用技巧可以帮助用户更高效地完成工作。

以上介绍的技巧只是其中的一部分，希望读者能够在实际使用中不断探索和发现更多的技巧和方法。

常见SolidWorks使用问答：问：你想隐藏装配体里头的零件，怎么办？答：右键点击零件或者树状图中的零件名字，然后点眼睛那个图标。

更快捷的方式，只需要把鼠标放到那个零件上，按一下Tab，隐藏了。

问：隐藏装配体里头的零件想回复怎么办？答：把鼠标对准隐藏文件的位置，按Shift+tab，零件就回来了。

问：想在装配体树状图中拖动子装配体的位置，直接拖？会变成另一个子装配体的子装配体，怎么办？答：按住Alt拖动，就可以了。

问：拖动工程图视图总得吧鼠标移动到视图边缘？答：按住Alt，点视图内部的任意一点就可以拖动。

问：装配体配合总要一个一个选平面、圆柱面好麻烦？答：Alt键可以快速配合。

比如，按住alt键同时拖动一个轴类零件一端的圆弧，拖到另一个孔类零件的圆弧上。

这样拖放零件，会自动添加同轴心、共面、同轴心等等配合。

这种模式下，还可以使用Tab 键切换配合的方向（即“反转配合对齐”功能）问：如果你是用模型项目功能生成的工程图尺寸，如何移动尺寸？你发现有一个尺寸放到另一个视图更合适。

答：你只需要按住shift，将该尺寸拖过去即可。

问：软件总是自动捕捉一些我们其实不想要的几何关系，怎么办？答：按住Ctrl键，所有的捕捉关系都暂时不起作用了。

此外，在生成剖面视图时，按住Ctrl键，可以解除视图和父视图的对齐关系（其实生成任何视图的时候按住Ctrl都可以解除对齐关系）问：零件设置为透明时，选不中零件怎么办？答：导致想选择该零件的面时总是会选到零件后面其他不透明零件上的面，怎么破？按住Shift选择完破。

问：如何选择零件里头的所有边线、顶点、面？答：点一条边线/顶点/面，然后按Ctrl+A试试。

问：solidworks中的特征如何复制呢？答：Ctrl+C，Ctrl+V不光能复制文本，还可以复制特征，比如把倒角特征复制到别的边上去。

当然了，不是所有特征都可以自由复制粘贴，有些需要一些条件，有些则完全不能复制。

问：3D草图里如何切换平面？答：需要在XY，YZ，ZX平面来回切换，按一下Tab键就可以了。

SolidWorks的实用小技巧模型：水平或竖直方向键水平或竖直90度Shift+方向键顺时针或逆时针Alt+左或右方向键平移模型Ctrl+方向键放大Z缩小z整屏显示全图f上一视图Ctrl+Shift+Z文件菜单项目：新建SolidWorks 文件Ctrl+N打开文件Ctrl+O从WEB 文件夹打开Ctrl+W保存Ctrl+S打印Ctrl+P额外快捷键：在PropertyManager 或对话框中访问在线帮助F1在FeatureManager 设计树中重新命名一项目(对大部分项目适用)F2 重建模型Ctrl+B强使重建模型及重建其所有特征Ctrl+Q重绘屏幕Ctrl+R在打开的SolidWorks 文件之间循环Ctrl+Tab直线到圆弧/圆弧到直线（草图绘制模式）a撤消Ctrl+z剪切Ctrl+x复制Ctrl+c粘贴Ctrl+v删除Delete下一窗口Ctrl+F6关闭窗口Ctrl+F4视图定向：视图定向菜单空格键前视Ctrl+1后视Ctrl+2左视Ctrl+3右视Ctrl+4上视Ctrl+5下视Ctrl+6等轴测Ctrl+7选择过滤器：过滤边线e过滤顶点v过滤面x切换选择过滤器工具栏F5切换选择过滤器(开/关)F6旋转模型：水平或竖直：方向键；水平或竖直90 度：Shift+方向键；顺时针或逆时针：Alt+左或右方向键平移模型：Ctrl+方向键放大：Z缩小：z整屏显示全图：f上一视图：Ctrl+Shift+Z视图定向菜单：空格键前视：Ctrl+1后视：Ctrl+2左视：Ctrl+3右视：Ctrl+4上视：Ctrl+5下视：Ctrl+6等轴测：Ctrl+7正视于：Ctrl+8过滤边线：e过滤顶点：v过滤面：x切换选择过滤器工具栏：F5切换选择过滤器（开/关）：F6新建文件：Ctrl+N打开文件：Ctrl+O从WEB 文件夹打开：Ctrl+W从零件制作工程图：Ctrl+D从零件制作装配体：Ctrl+A保存：Ctrl+S打印：Ctrl+P重复上一命令：Enter在PropertyManager 或对话框中访问在线帮助：F1在FeatureManager 设计树中重新命名一项目（对大部分项目适用）：F2展开或折叠FeatureManager设计树：c重建模型：Ctrl+B强使重建模型及重建其所有特征：Ctrl+Q重绘屏幕：Ctrl+R在打开的SolidWorks 文件之间循环：Ctrl+Tab直线到圆弧/圆弧到直线（草图绘制模式）：a撤消：Ctrl+z剪切：Ctrl+x复制：Ctrl+c粘贴：Ctrl+v删除：Delete下一窗口：Ctrl+F6关闭窗口：Ctrl+F4点圆弧的两个端点再点圆心就是标注角度，点圆弧的两个端点再点弧线就是标注弧度，1. 将工具按钮放置在不同的工具栏中可根据自己的习惯定义工具栏，把常用的按钮放到不同的工具栏中。

solidworks标注角度技巧
SolidWorks是一款广泛使用的3DCAD软件，用于设计和制造产品。

在SolidWorks中，标注角度是非常常见的操作，特别是在机械设计中。

以下是一些SolidWorks标注角度的技巧：
1. 使用扫描线
扫描线是一种在SolidWorks中测量角度的工具，它可以帮助您确定两个线段之间的角度。

要使用扫描线，请选择“工具”菜单中的“扫描线”选项。

2. 使用角度尺
角度尺是一种在SolidWorks中测量角度的工具，它可以帮助您快速准确地测量两个线段之间的角度。

要使用角度尺，请选择“工具”菜单中的“角度尺”选项。

3. 使用标注
标注是在SolidWorks中标注角度的最常见方法之一。

要添加标注，请选择“注释”工具栏上的“标注”图标，并在绘图区域中选择要标注的线段。

然后，在标注对话框中选择“角度”选项。

4. 使用公差
公差是一种在SolidWorks中设置角度容差的方法。

要使用公差，请选择“注释”工具栏上的“公差”图标，并在绘图区域中选择要设置公差的角度标注。

然后，在公差对话框中设置所需的容差值。

总之，以上是一些SolidWorks标注角度的技巧，希望能对您的
工作有所帮助。

solidworks尺寸标注技巧Solidworks是一种常用的三维建模软件，用于设计和制造各种产品。

在使用Solidworks进行建模时，尺寸标注是非常重要的一步，它能够准确地表达设计意图，方便后续的加工和制造。

以下是一些Solidworks尺寸标注的技巧。

1. 使用合适的标注工具Solidworks提供了多种尺寸标注工具，如直线标注、径向标注、角度标注等。

根据具体的设计要求，选择合适的标注工具进行标注，能够使标注更加准确和清晰。

2. 标注尺寸的顺序在进行尺寸标注时，应该按照一定的顺序进行。

一般而言，可以按照从大到小的顺序进行标注，这样能够更好地体现设计的层次和重要性。

3. 使用标注控制器Solidworks的标注控制器可以帮助用户更加方便地控制标注的位置和样式。

通过调整标注控制器的参数，可以实现标注的自动调整和对齐，提高标注的准确性和美观性。

4. 标注对称尺寸在设计中，很多部件都具有对称性，这时可以使用对称标注工具进行标注。

通过对称标注，可以简化标注的过程，提高标注的一致性和准确性。

5. 标注公差在进行尺寸标注时，还应该考虑到公差的要求。

通过在标注中添加公差信息，可以清楚地表达设计需要满足的尺寸要求，有助于后续的加工和检验。

6. 使用图层控制标注的显示在进行尺寸标注时，可以使用图层功能来控制标注的显示。

通过将标注放置在单独的图层上，并设置图层的可见性，可以方便地控制标注的显示和隐藏，提高图纸的可读性。

7. 标注与模型的关联在Solidworks中，标注是与模型关联的，这意味着当模型发生变化时，标注会自动更新。

因此，在进行尺寸标注时，应该确保标注与模型的关联正确，以便在后续的设计变更中保持标注的准确性。

8. 使用断尺寸标注在某些情况下，部件的尺寸可能无法直接测量，这时可以使用断尺寸标注。

断尺寸标注通过已知的尺寸来间接标注其他尺寸，可以解决一些难以测量的尺寸标注问题。

9. 标注与注释的结合除了尺寸标注外，还可以结合注释来更详细地表达设计意图。

SolidWorks使用技巧完整版SolidWorks是一款CAD(计算机辅助设计)软件，广泛应用于机械设计和工程领域。

使用SolidWorks时，掌握一些技巧和快捷键可以提高工作效率和准确性。

下面是一些SolidWorks使用技巧的完整版，帮助您更好地使用这款软件。

1. 使用快捷键：SolidWorks提供了许多快捷键，可以帮助用户更快速地执行一些常见操作。

例如，按下S键可以切换选择工具，按下C键可以切换圆弧工具。

熟练掌握这些快捷键可以大大提高您的工作效率。

2.学会使用鼠标滚轮：鼠标滚轮可以在视图之间快速切换，让用户轻松地在不同的视角之间进行导航。

使用鼠标滚轮向前滚动可以缩小视图，向后滚动可以放大视图。

3. 使用快速选择：在SolidWorks中，可以使用快速选择功能选择多个实体。

按住Ctrl键并拖动鼠标可以画一个矩形框，此时所有位于矩形框内的实体将被选择。

这个功能在同时选择多个实体时特别有用。

4. 使用齿轮命令：SolidWorks中的齿轮命令可以非常方便地创建齿轮模型。

在创建齿轮时，只需指定齿轮的参数，例如齿轮模数、齿数等，SolidWorks会自动生成相应的齿轮模型。

这个功能对于机械设计师来说是非常实用的。

5. 使用装配功能：SolidWorks的装配功能可以将多个零部件组装成一个完整的机械装置。

为了方便装配，可以使用“快速装配剖视”功能，将任意一个子组件快速定位到装配整体中的一个位置。

这个功能可以确保装配的准确性。

6. 制作剖视图：剖视图可以将零件或装配的内部结构显示出来，有助于更好地理解它们的构造和组成。

使用SolidWorks的“快速剖视”功能可以轻松创建剖视图。

只需指定一个面，SolidWorks会根据该面创建剖视图。

7. 使用模式：SolidWorks的模式功能可以复制实体或组件，并在特定轨迹上重复排列。

例如，可以使用线性模式生成一排等距的螺钉孔。

这个功能非常有用，可以节省大量的时间和精力。
