SolidWorks的几个小技巧1. 快捷键：学习使用SolidWorks的快捷键可以极大地提高绘图速度。
你可以在软件中自定义自己的快捷键，使其适应你的工作习惯。
例如，按下"Ctrl + S"可以快速保存文件，"Ctrl + Z"可以撤销上一步操作，"Ctrl + D"可以复制已选择的实体等等。
2.智能尺寸：在绘制图纸时，你可以使用智能尺寸功能来快速添加和调整尺寸。
它会自动检测实体的大小和位置，并提供相关的尺寸，使你能够快速调整设计。
你只需点击实体，然后选择所需的尺寸选项即可。
3. 实体切割：SolidWorks提供了一种非常方便的实体切割功能，可以轻松地将实体分成两部分，并保留切割平面两侧的形状。
你可以使用该功能来设计各种产品，如管道、轴等。
5. 装配关系：当你设计有多个零部件的产品时，SolidWorks的装配关系功能可以帮助你更好地管理它们之间的关系。
你可以添加各种装配关系，如装配、固定、嵌合等等，以确保零部件正确地组装在一起。
6. 渲染功能：SolidWorks具有强大的渲染功能，可以使你的设计看起来更加逼真。
你可以调整材质、光照和阴影等参数，以获得最佳的渲染效果。
此外，你还可以将渲染结果导出为图片或视频，以便与他人分享。
7. 设计库：SolidWorks的设计库功能可以帮助你组织和管理你的设计文件。
你可以将常用的零部件、装配和图纸保存到设计库中，并在需要时方便地调用它们。
这样可以节省大量的时间，特别是当你需要重复使用相似的设计时。
8. 配置：SolidWorks的配置功能允许你创建同一设计的不同变体。
你可以创建不同的配置，并在每个配置中更改参数、尺寸或组件。
这样可以更方便地进行设计迭代和版本管理。
9. 参数化设计：SolidWorks支持参数化设计，你可以将一些尺寸或特征定义为参数，并在需要时进行调整。
这样可以使设计更具灵活性和可重用性。

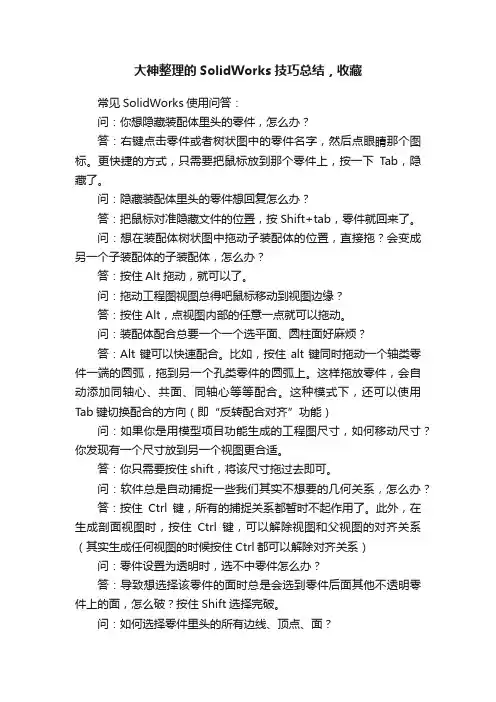

大神整理的SolidWorks技巧总结，收藏常见SolidWorks使用问答：问：你想隐藏装配体里头的零件，怎么办？答：右键点击零件或者树状图中的零件名字，然后点眼睛那个图标。
更快捷的方式，只需要把鼠标放到那个零件上，按一下Tab，隐藏了。
问：隐藏装配体里头的零件想回复怎么办？答：把鼠标对准隐藏文件的位置，按Shift+tab，零件就回来了。
问：想在装配体树状图中拖动子装配体的位置，直接拖？会变成另一个子装配体的子装配体，怎么办？答：按住Alt拖动，就可以了。
问：拖动工程图视图总得吧鼠标移动到视图边缘？答：按住Alt，点视图内部的任意一点就可以拖动。
问：装配体配合总要一个一个选平面、圆柱面好麻烦？答：Alt键可以快速配合。
比如，按住alt键同时拖动一个轴类零件一端的圆弧，拖到另一个孔类零件的圆弧上。
这样拖放零件，会自动添加同轴心、共面、同轴心等等配合。
这种模式下，还可以使用Tab键切换配合的方向（即“反转配合对齐”功能）问：如果你是用模型项目功能生成的工程图尺寸，如何移动尺寸？你发现有一个尺寸放到另一个视图更合适。
答：你只需要按住shift，将该尺寸拖过去即可。
问：软件总是自动捕捉一些我们其实不想要的几何关系，怎么办？答：按住Ctrl键，所有的捕捉关系都暂时不起作用了。
此外，在生成剖面视图时，按住Ctrl键，可以解除视图和父视图的对齐关系（其实生成任何视图的时候按住Ctrl都可以解除对齐关系）问：零件设置为透明时，选不中零件怎么办？答：导致想选择该零件的面时总是会选到零件后面其他不透明零件上的面，怎么破？按住Shift选择完破。
问：如何选择零件里头的所有边线、顶点、面？答：点一条边线/顶点/面，然后按Ctrl+A试试。
问：solidworks中的特征如何复制呢？答：Ctrl+C，Ctrl+V不光能复制文本，还可以复制特征，比如把倒角特征复制到别的边上去。
当然了，不是所有特征都可以自由复制粘贴，有些需要一些条件，有些则完全不能复制。
10个solidworks最佳技巧1. 使用快捷键：SolidWorks中有大量的快捷键可以帮助你更快速地完成各种操作。
熟练使用快捷键可以省去鼠标操作的时间，提高工作效率。
例如，按下“S”键可以将鼠标切换为选择模式，按下“C”键可以切换为绘制线段模式。
2. 自定义工具栏：你可以根据自己的工作习惯和需求自定义SolidWorks的工具栏。
在“工具”菜单中选择“自定义”选项，可以将常用的功能按钮添加到你喜欢的位置上，以便更快速地访问。
3. 使用构件关系：SolidWorks中的构件关系可以帮助你在进行建模时自动保持构件的几何关系。
例如，可以设置两个构件之间为相切、平行、垂直等关系，这样当一个构件移动时，与之相关的构件会自动调整位置，使得构件之间的几何关系保持一致。
4. 使用草图库：SolidWorks中有很多预定义的草图库，可以帮助你快速绘制常见的图形。
在绘制草图时，通过选择合适的草图库，可以省去手动绘制的时间，提高绘图的效率。
5. 使用模式化特征：SolidWorks中的模式化特征功能可以帮助你在短时间内创建大量相似的构件。
例如，如果需要创建一排螺丝孔，可以使用模式化特征来创建一个孔的实例，然后通过选择模式化特征选项，设置孔的数量和位置，就可以自动在构件中创建一排螺丝孔。
6. 使用全局替换和全局倾斜：全局替换和全局倾斜是SolidWorks中的两个非常实用的功能。
全局替换可以帮助你在整个模型中快速替换特定的尺寸、几何形状或颜色，而全局倾斜可以帮助你以一定的倾斜角度对整个模型进行倾斜，以便更好地观察和展示。
7. 使用宏：宏是一种自动化工具，可以帮助你在SolidWorks中执行一系列的操作。
你可以录制你常用的操作序列，然后通过执行宏来自动完成这些操作，从而提高工作效率。
例如，你可以录制一个宏，用于自动创建其中一种特定的构件，然后每次需要创建这种构件时，只需执行宏即可。
8. 高级曲面建模：SolidWorks中的曲面建模功能可以帮助你创建更复杂的几何形状和曲面。
SolidWorks是一款非常实用的三维CAD软件，广泛应用于工程设计和制造领域。
它的功能强大，操作简便，能够满足日常工作中的各种设计需求。
在使用SolidWorks软件的过程中，我积累了一些经验和总结，现在就与大家共享一下。
一、软件介绍SolidWorks是一款由Dassault Systèmes公司开发的三维CAD软件，可以进行三维建模、装配设计、零件设计、绘图等工作。
它不仅可以提高设计效率，而且还可以帮助工程师和设计师们更好地进行产品设计和制造。
二、使用技巧1. 熟练掌握基本操作在使用SolidWorks软件之前，首先要熟练掌握软件的基本操作，包括画线、拉伸、倒角、镜像等基本功能。
只有熟练掌握了这些基本操作，才能快速高效地进行后续的设计工作。
2. 合理利用特征工具在进行实际的设计工作中，可以通过特征工具来创建不同的几何特征，比如孔、圆弧等。
还可以利用特征工具来进行零件的修剪、合并等操作，从而更好地完成设计任务。
3. 学会使用装配功能SolidWorks软件还具有强大的装配功能，可以方便地进行零件的组装和排布。
在进行装配设计时，要合理利用装配功能，保证零件之间的配合精度和装配关系的正确性。
4. 注重绘图质量在进行绘图工作时，要注重绘图质量，保证绘图的准确性和清晰度。
还要注意绘图的标注和尺寸标注，以便后续的加工和制造。
5. 合理利用扩展功能SolidWorks软件还可以通过不断地扩展功能来满足不同的设计需求，比如流体仿真、结构仿真等。
在实际工作中，可以根据需要合理选择扩展功能，以便更好地完成设计任务。
三、应用案例通过以上的技巧和经验，我已经成功地应用SolidWorks软件完成了不少设计任务，比如机械零件的设计、装配设计、工程图的制作等。
其中，有一次我利用SolidWorks软件成功地完成了一款机械零件的设计，最终获得了客户的一致好评。
四、总结SolidWorks软件在工程设计和制造领域有着广泛的应用前景，它不仅可以提高设计效率，而且还可以帮助工程师和设计师们更好地进行产品设计和制造。
常见SolidWorks使用问答：问：你想隐藏装配体里头的零件，怎么办？答：右键点击零件或者树状图中的零件名字，然后点眼睛那个图标。
更快捷的方式，只需要把鼠标放到那个零件上，按一下Tab，隐藏了。
问：隐藏装配体里头的零件想回复怎么办？答：把鼠标对准隐藏文件的位置，按Shift+tab，零件就回来了。
问：想在装配体树状图中拖动子装配体的位置，直接拖？会变成另一个子装配体的子装配体，怎么办？答：按住Alt拖动，就可以了。
问：拖动工程图视图总得吧鼠标移动到视图边缘？答：按住Alt，点视图内部的任意一点就可以拖动。
问：装配体配合总要一个一个选平面、圆柱面好麻烦？答：Alt键可以快速配合。
比如，按住alt键同时拖动一个轴类零件一端的圆弧，拖到另一个孔类零件的圆弧上。
这样拖放零件，会自动添加同轴心、共面、同轴心等等配合。
这种模式下，还可以使用Tab 键切换配合的方向（即“反转配合对齐”功能）问：如果你是用模型项目功能生成的工程图尺寸，如何移动尺寸？你发现有一个尺寸放到另一个视图更合适。
答：你只需要按住shift，将该尺寸拖过去即可。
问：软件总是自动捕捉一些我们其实不想要的几何关系，怎么办？答：按住Ctrl键，所有的捕捉关系都暂时不起作用了。
此外，在生成剖面视图时，按住Ctrl键，可以解除视图和父视图的对齐关系（其实生成任何视图的时候按住Ctrl都可以解除对齐关系）问：零件设置为透明时，选不中零件怎么办？答：导致想选择该零件的面时总是会选到零件后面其他不透明零件上的面，怎么破？按住Shift选择完破。
问：如何选择零件里头的所有边线、顶点、面？答：点一条边线/顶点/面，然后按Ctrl+A试试。
问：solidworks中的特征如何复制呢？答：Ctrl+C，Ctrl+V不光能复制文本，还可以复制特征，比如把倒角特征复制到别的边上去。
当然了，不是所有特征都可以自由复制粘贴，有些需要一些条件，有些则完全不能复制。
问：3D草图里如何切换平面？答：需要在XY，YZ，ZX平面来回切换，按一下Tab键就可以了。

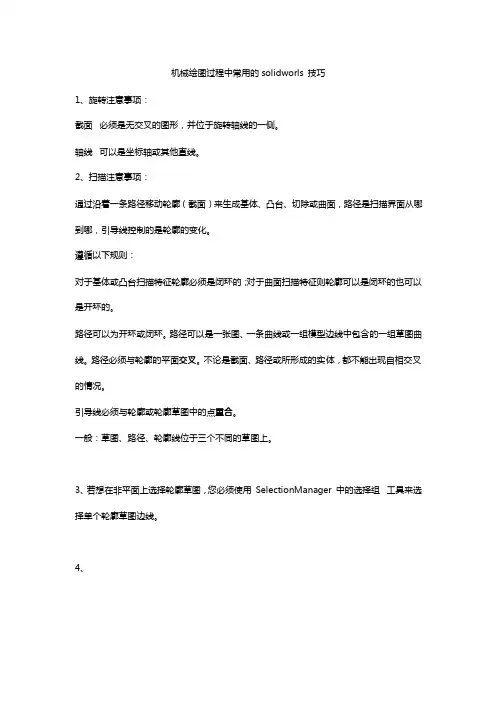

机械绘图过程中常用的solidworls 技巧
1、旋转注意事项：
截面必须是无交叉的图形，并位于旋转轴线的一侧。
轴线可以是坐标轴或其他直线。
2、扫描注意事项：
通过沿着一条路径移动轮廓（截面）来生成基体、凸台、切除或曲面，路径是扫描界面从哪到哪，引导线控制的是轮廓的变化。
遵循以下规则：
对于基体或凸台扫描特征轮廓必须是闭环的；对于曲面扫描特征则轮廓可以是闭环的也可以是开环的。
路径可以为开环或闭环。
路径可以是一张图、一条曲线或一组模型边线中包含的一组草图曲线。
路径必须与轮廓的平面交叉。
不论是截面、路径或所形成的实体，都不能出现自相交叉的情况。
引导线必须与轮廓或轮廓草图中的点重合。
一般：草图、路径、轮廓线位于三个不同的草图上。
3、若想在非平面上选择轮廓草图，您必须使用SelectionManager 中的选择组工具来选择单个轮廓草图边线。
4、
如图，这是solidworks里齿轮的参数设置！我想问下那个“模块”所指的是“模数”么？还有就是那图里的“模块”和“面宽”有什么不同，怎么这两个参数都是齿轮的厚度啊？solidworks2008中的“径节”和2009中的“模块”是一样的么（是翻译的错误）？也是在这图同样位置打开的，其他地方都相同，就这地方不一样。
solidworks中的一些小技巧在使用SolidWorks时，掌握一些小技巧可以提高工作效率并简化操作。
下面是一些SolidWorks的小技巧，帮助您更好地使用这款强大的CAD软件。
1. 快速键盘快捷键：SolidWorks提供了许多快速键盘快捷键，可以快速执行常见的操作。
比如，“F”键调用功能菜单、空格键调用快速方式菜单、“Ctrl + S”保存文件等。
熟练使用这些快捷键可以大大提高工作效率。
2. 自定义工具栏：SolidWorks的工具栏可以根据用户的需要进行自定义。
通过右键单击工具栏，选择“自定义”可以添加、删除和重新排列工具栏上的按钮，以适应个人工作偏好。
3. 渲染设置：在SolidWorks中进行视觉效果渲染时，可以定制渲染选项以达到最佳效果。
通过调整照明效果、阴影和反射等选项，可以创建出逼真的渲染图像。
4. 使用配置：配置功能是SolidWorks中非常有用的功能之一、它可以在同一模型中创建多个变体，每个变体都具有不同的参数设置。
使用配置功能可以节省时间和精力，而不必为每个变体创建一个新的模型。
5. 使用快捷键：SolidWorks还提供了许多内置的快捷键，可以快速执行一些特定操作。
比如，“Ctrl + 1”可以快速隐藏/显示选中的零件、“Ctrl + B”可以快速重建模型等。
6. 学习宏程序：宏程序是SolidWorks的一项强大功能，可以记录和自动执行一系列的CAD操作。
通过学习和编写宏程序，可以定制化自己的工作流程，并大幅减少重复操作的时间。
7. 绘图模板：SolidWorks中的绘图模板可以提前定义好标准的绘图格式，包括尺寸、字体、图层等。
创建并使用自定义的绘图模板可以确保每个绘图在风格和格式上都一致。
8. 使用“Pack and Go”：当需要共享SolidWorks模型时，使用“Pack and Go”功能可以快速打包和复制项目的所有相关文件。
这个功能可以确保所有所需文件都被包含在内，以防止文件丢失或损坏。
Solidworks最新使用技巧大全1.快速创建草图：可以使用快捷键“S”来创建草图，大大提高了创建草图的效率。
2. 快速创建对称草图：在草图模式下，选中一个线，然后使用“Ctrl”键并拖动该线即可创建对称草图，避免重复绘制。
3.利用“偏移”快速绘制相似图形：在草图模式下使用“偏移”工具，可以在现有图形上进行快速绘制，非常适合绘制孔洞和图形之间的间隙。
4. 利用图案功能：Solidworks中的图案功能可以用于复制和排列对象，非常适合设计中重复出现的部件和特征。
5.使用“平面剖切区域”：在进行部件修剪时，使用“平面剖切区域”可快速剖开部件，从而更好地观察修剪效果。
6.使用“管理中心线”：管理中心线可以用于创建对称零件的中心线，使设计更加精确，并且可以加快草图的创建时间。
7. 利用字母与数字快捷键：Solidworks提供了许多字母和数字的快捷键，可以大大提高设计过程中的速度。
比如，“F”键可以在设计过程中快速查找和选择功能。
8.使用快速键来重命名部件和特征：在设计过程中使用快速键“I”和“R”可以快速重命名部件和特征，方便后续的修改和查找。
9.使用“参数”功能：在特征设计中使用参数功能可以对设计过程中的尺寸和数值进行管理，方便后续的修改和调整。
10. 使用“视图组”：Solidworks中的视图组可以用于保存和恢复多个视图，非常适合需要多个视图的设计。
同时，还可以在每个视图组中定义显示方式和属性。
11.使用“填充模式”：在进行曲线绘制时，可以使用“填充模式”快捷键“F”进行快速填充，比传统的填充方式更加高效。
12.使用“浮动属性管理器”：在属性管理器中，可以选择“窗口”菜单下的“浮动”选项，使属性管理器浮动在设计界面上，方便对属性的修改和查看。
13.使用“零件配置”功能：零件配置可以用于保存和显示特定的设计状态或参数设置，方便设计中的多种情况的切换和展示。
14.使用“实体切除”功能：在创建卡槽、槽口等特征时，可以使用实体切除功能，通过切除一个或多个实体来实现特征的创建，简化了设计过程。
solidworks绘图技巧总结
solidworks使用时间长了慢慢通过搜集整理就会总结出一部分solidworks建
模、装配、出图等技巧，那么现在就分享一部分整理的solidworks使用技巧，
希望给大家抛砖引玉，带来启发。
1. 将工具按钮放置在不同的工具栏中
可根据自己的习惯定义工具栏，把常用的按钮放到不同的工具栏中。
如“重建模型”按钮，可以在窗口右下角和左上角各放一个，以便于提高工作效率。
2. 窗口的分割
双击或拖动窗口分栏线，可以将同一窗口进行分割，以便于在不同的窗口中观看模
型的不同视图。
对左侧窗口进行分割可以同时显示不同的内容，如FeatureManager设计树、PropertyManager属性管理器或
ConfigurationManager配置管理器。
3. 改变模型旋转中心
单击“旋转视图”按钮，使旋转视图命令激活，在图形区域选择模型的顶点、边或面可以使模型绕所选择的对象旋转。
4. 关联的自定义属性
在零件模板中设置零件的自定义属性：“文件”==>“属性”。
在“指定配置”标签中可设置零件的一些属性，如零件代号、表面处理等参数，这些参数可和装配图的材料
明细表以及图纸的标题栏相关，并自动添加到工程图或材料明细表。
5. 质量特性可以作为自定义属性
零件的质量特性如密度、质量、体积等可以作为零件的自定义属性。
6. 零件文件的大小
零件文件在特征压缩状态和正常状态下保存时，文件的大小不同。
所有特征被压缩
后保存，大约可以节省20%～80%的磁盘空间。
7. 绘制草图时最好关闭网格捕捉
8. 绘制草图的最佳步骤
首先绘制草图形状；其次确定草图各元素间的几何关系、位置关系和定位尺寸；最
后标注草图的形状尺寸。
9. 绘制垂直或平行线
保持一条直线处于选择状态，使用直线绘制工具，通过观察系统的推理线可以绘制
与被选直线平行或垂直的线段。
10. 判断欠定义元素
当草图元素很多时，如果不清楚那些元素欠定义，可以拖动蓝色的元素判断该元素
需要标注的尺寸或其他几何关系。
11. 绘制直线到绘制圆弧的切换
从绘制直线转到绘制圆弧状态，可以不用按“A”键；在直线端点附近移动鼠标，系统可以自动转到绘制圆弧状态。
12. 利用三点标注角度
可先选择顶点，再分别选择角度的另两个端点，确定尺寸位置。
13. 标注圆弧长度
可先分别选择圆弧的两个端点，然后选择圆弧，确定尺寸位置。
14. 输入尺寸时给定尺寸的数据单位
如果不给定数据单位，则使用已经设定的默认单位；当指定单位时，系统自动按指
定单位换算成默认单位。
如，默认单位是mm，当输入10in时，系统将换算成
254mm；
15. 在草绘中标注元素尺寸时最好同时给定尺寸的公差和有关前后缀文本。
16. 取消系统推理指针和推理线
绘制草图时按住Ctrl键，系统将不显示推理指针和推理线，也就不会自动产生几何
约束关系。
17. 特征复制/粘贴以及镜像时的注意事项
使用复制/粘贴或镜像生成特征时，应该注意检查生成的特征是否正确。
在实际应
用中发现，某些经粘贴或镜像产生的特征有时会与源特征不同。
18. 两个零件间特征的复制
使用复制/粘贴方法或按住Shift键拖动特征到另一零件窗口的适当位置，可以复
制特征到其他零件。
19. 放样特征的轮廓对应点
建立放样特征时，可以在放样轮廓中绘制参考草绘点，以便于控制放样特征的轮廓对应点。
20. 阵列产生螺旋线扫描
螺旋扫描特征对系统性能要求很高，如果螺旋线很长，特征会很复杂。
可以利用阵列方法建立：首先定义一圈的螺旋扫描，然后利用线性阵列将其阵列成所需的螺旋圈数，这样会大大降低SolidWorks对系统的要求，加快处理速度。
21. 用新建立的配置复制当前激活的配置
使不同配置保持激活状态并建立新配置，可以提高建立配置的效率。
22. 删除系列零件设计表而不删除配置
由设计表生成的配置与设计表不再有任何关系，因此，当需要生成多种类型的配置并且数量很多时，可以考虑首先使用系列零件设计表生成其中一个类型，删除系列零件设计表后再处理另一种类型。
23. 零件的配合参考和智能装配
只有在零件中设置配合参考，才可以在FeaturePalette窗口、零件的FeatureManager设计树中建立零件名称或在资源管理器中拖动零件到装配中
实现零件的智能装配。
24. 装配中同一零部件的多个实例
在装配体中按住Ctrl键拖动零部件，可以在装配体中装配同一零部件的多个实例。
25. 隐藏装配文件设计树的更新夹
在装配中建立零件或特征的外部参考信息，在FeatureManager设计树的底部
，有时会使FeatureManager设计树显得非常长，可以右击装配体文件名称选
择右键菜单“隐藏更新夹”隐藏所有的更新内容。
26. 文件的改名存盘
如果需要对被参考的文件改名存盘时(如对装配文件的零部件或工程图文件的模型) ，最好打开参考文件，这样，系统可以将参考文件的参考信息同时进行处理，以免出现找不到参考文件的错误。
27. 工程图和模型文件的尺寸单位
只要工程图的单位设置为“mm”，不管模型文件的单位是什么，插入模型尺寸时会
自动转化为“mm”单位；
28. 半剖视图、局部剖视图的建立方法
为模型文件建立一个新配置，利用切除特征在剖面位置切除模型一部分。
在工程图
中利用指定的配置建立视图，使用“插入”==>“区域剖面线”为切除部分绘制剖面线。
29. 1×45°倒角的标注方法
可以使用文本注释的方法来实现。
当文本中链接倒角的尺寸值时，文本内容随倒角
尺寸变化而变化。
30. 将材料明细表输出成单独的Excel表
单击装配图中的材料名细表，使其处于被选择状态。
选择菜单：“文件”==>“另存为”，可以将材料明细表输出成Excel文件。
