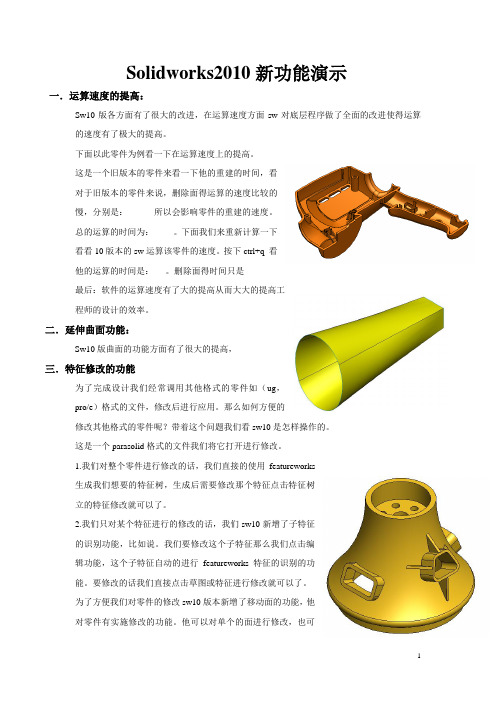

Solidworks2010全技巧

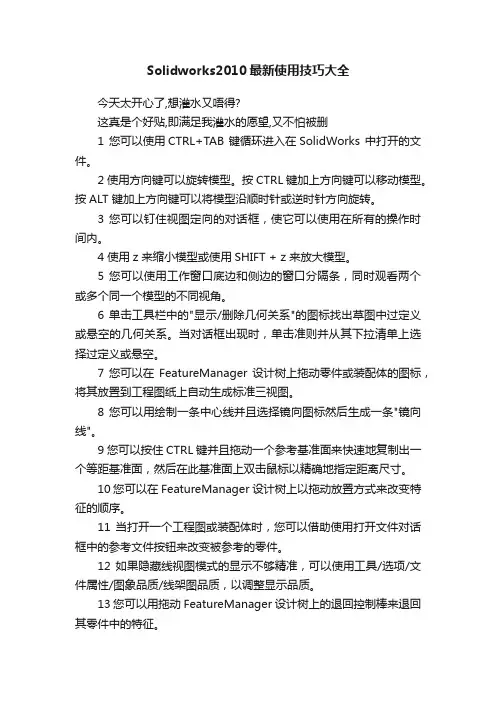

Solidworks2010最新使用技巧大全今天太开心了,想灌水又唔得?这真是个好贴,即满足我灌水的愿望,又不怕被删1 您可以使用CTRL+TAB 键循环进入在SolidWorks 中打开的文件。

2 使用方向键可以旋转模型。

按CTRL 键加上方向键可以移动模型。

按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。

3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。

4 使用z 来缩小模型或使用SHIFT + z 来放大模型。

5 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。

6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。

当对话框出现时，单击准则并从其下拉清单上选择过定义或悬空。

7 您可以在FeatureManager设计树上拖动零件或装配体的图标，将其放置到工程图纸上自动生成标准三视图。

8 您可以用绘制一条中心线并且选择镜向图标然后生成一条"镜向线"。

9 您可以按住CTRL 键并且拖动一个参考基准面来快速地复制出一个等距基准面，然后在此基准面上双击鼠标以精确地指定距离尺寸。

10 您可以在FeatureManager设计树上以拖动放置方式来改变特征的顺序。

11 当打开一个工程图或装配体时，您可以借助使用打开文件对话框中的参考文件按钮来改变被参考的零件。

12 如果隐藏线视图模式的显示不够精准，可以使用工具/选项/文件属性/图象品质/线架图品质，以调整显示品质。

13 您可以用拖动FeatureManager设计树上的退回控制棒来退回其零件中的特征。

14 使用选择过滤器工具栏，您可以方便地选择实体。

15 按住CTRL 键并从FeatureManager设计树上拖动特征图标到您想要修改的边线或面上，您可以在许多边线和面上生成圆角、倒角、以及孔的复制。

16 在右键的下拉菜单上选择"选择其他"的选项可以在该光标所在位置上做穿越实体的循环选择操作。

SolidWorks2010动画入门制作教程SolidWorks2010动画制作有两种实现方式，装配体运动(动画)及物理模拟(基本运动)。

下面就先从第一种方式开始吧。

一、装配体运动(动画)：顾名思义，就是装配体零部件之间的相互运动，只跟零部件当前的状态及位置有关，说白了就是打开SolidWorks的装配体才可以做动画的。

具体操作步骤如下：1、首先点击SolidWorks2010界面左最下面的Animator窗口(有时候会显示“运动算例”或“动画”)，Animator中文意思是“运动算例”或“动画”。

如想关闭运动算例窗口点击模型；如欲放下,点击界面右下方的双ν箭头；如欲撤消,右击“运动算例”或“动画”弹出的界面的生成新的运动算例项；如果出现“运动算例1”或“动画1”或“运动算例2”或“动画2”，可以把不要的给它删除。

运动算例或动画或Animator，在下图红色箭头所指的地方，点击它就可以了。

先认识和熟悉一下动画操作界面:点击运动算例有或动画或Animator，随即出现制作动画的操作界面，包括时间轴（时间滑杆）及模型树（最左下区域）等。

1、首先设定动画运动的总时间，并将运动的时间加以分配。

例如在0秒到10秒之间想要哪个零部件从一个位置移动到另一个位置，以及零部件在此过程中的显示状态等。

首先要按下“自动键码”（这个很重要,因为它会在时间轴上自动放置一个键码），然后将时间轴指针移动到第六秒，再拖动想要移动的零部件（下图是拖动滑板和把手）到你所要到的位置即可,这时它会自动放置一个键码到时间轴上。

如下图所示：2、再点击计算命令进行计算,如下图所示：再按下图之1、2、3、4、5顺序进行操作。

此时你点击播放按钮后，你制作的动画便立即呈现在你的面前。

2、上图的5、点击保存命令后，会弹出下图之窗口，再按下图之1、2、3、顺序进行操作。

上图的3、点保存命令后，又会弹出下图之窗口，选择确定就大功告成了啦。

下面就是其在暴风影音的画面观看效果如下:看到自己做出的动画,真的很开心哦。

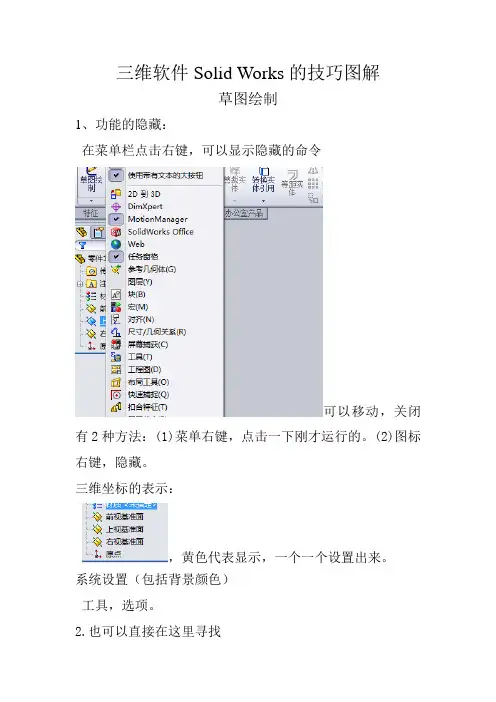

三维软件Solid Works的技巧图解草图绘制1、功能的隐藏：在菜单栏点击右键，可以显示隐藏的命令可以移动，关闭有2种方法：(1)菜单右键，点击一下刚才运行的。

(2)图标右键，隐藏。

三维坐标的表示：，黄色代表显示，一个一个设置出来。

系统设置（包括背景颜色）工具，选项。

2.也可以直接在这里寻找3.鼠标的运用：中键：滚动滚轮，放大和缩小按住滚轮移动，旋转按住Ctrl键，按住滚轮，左右平移。

4.不想画了，ESC键。

删除线段：Delete键。

5.进入草图：（1）点击好基准面，上方的进入草图画好草图后，点击退出草图（X表示取消）6.智能尺寸：（可以看出尺寸，角度是点击2条线即可）（点击尺寸线，出现以下设置）（在DIM的前后点击上去即可实现各种标注功能）7.可以同时标注毫米和英尺8、引线设置：可以改变箭头的样式。

11.自己设置程度：（随便输入尺寸）（将DIM删除，自己写进去即可）12.若想恢复过来：将数值删除，点击XXX那个13.从（0，0）点开始画好后，再设置各点的坐标14.槽口的运用：（圆弧中心线半径50，角度120）15.多边形：（角度指第一个点与水平线的夹角）16.倒角：（倒圆角可以直接点击角点）（可以给2条有角度不相交的线绘制圆角)注意：倒角和倒圆角都可以是相交的锐角，倒圆角注意两直线距离太近，不能倒出来。

17.样条曲线：（上面代表点数，由5个点控制）曲线上的箭头可以控制和移动曲线位置，但是关键点不动。

18.曲线上写字：（先双击文字，再点图框，再点击曲线，文字即可上去）19.裁剪命令：（强劲剪裁，也可以延伸线的）点击直线，选中后，蓝色代表要剪切的部分，可以自由切剪，也可以按住鼠标左键挥舞切断所有线。

（裁剪到最近短）功能类似CAD里面的TR空空命令，但是单个的也可以删除20、延伸实体：就在裁剪实体下拉线上（可以连续多次点击线，让其延伸）点击：延伸实体放在要延伸的线上，线会自动出现多余变色，然后点击这条线就可以延伸。

SolidWorks2010详细教程和资料SolidWorks2010详细教程和资料SolidWorks公司成立于1993年，由PTC公司的技术副总裁与CV公司的副总裁发起，总部位于马萨诸塞州的康克尔郡（Concord,Massachusetts）内，当初所赋予的任务是希望在每一个工程师的桌面上提供一套具有生产力的实体模型设计系统。

从1 995年推出第一套SolidWorks三维机械设计软件至今，它已经拥有位于全球的办事处，并经由300家经销商在全球140个国家进行销售与分销该产品。

SolidWorks软件是世界上第一个基于Windows开发的三维CAD系统，由于技术创新符合CAD技术的发展潮流和趋势，SolidWorks公司于两年间成为CAD/CAM产业中获利最高的公司。

良好的财务状况和用户支持使得SolidWorks每年都有数十乃至数百项的技术创新，公司也获得了很多荣誉。

该系统在1995-1999年获得全球微机平台CAD系统评比第一名；从1995年至今，已经累计获得十七项国际大奖，其中仅从1999年起，美国权威的CAD 专业杂志CADENCE连续4年授予SolidWorks最佳编辑奖，以表彰SolidWorks的创新、活力和简明。

至此，SolidWorks所遵循的易用、稳定和创新三大原则得到了全面的落实和证明，使用它，设计师大大缩短了设计时间，产品快速、高效地投向了市场。

由于SolidWorks出色的技术和市场表现，不仅成为CAD行业的一颗耀眼的明星，也成为华尔街青睐的对象。

终于在1997年由法国达索公司以三亿一千万美元的高额市值将SolidWorks全资并购。

公司原来的风险投资商和股东，以一千三百万美元的风险投资，获得了高额的回报，创造了CAD行业的世界纪录。

并购后的SolidWork s以原来的品牌和管理技术队伍继续独立运作，成为CAD行业一家高素质的专业化公司，SolidWorks三维机械设计软件也成为达索企业中最具竞争力的CAD产品。

Solidworks 2010从入门到精通
1.菜单栏
文件·编辑·插入·视图·工具·窗口·帮助
2.基本操作的选择
选择单个实体:单击图形区域中的实体。

选择多个实体：在选择第一个实体后按住Ctrl键然后单击选择其他实体。

使用选框选择：选择实体拖动鼠标指针以定义矩形选框，根据文件类型在零件，装配体或工程图中要选实体的周围拖出一个矩形框，选中完全位于该选框内的所有实体（利用【选择过滤器】工具栏设置不同的选择类型）。

当选择多组实体时，按住Ctrl键来拖动出多个矩形框。

{默认的几何体框选类型有零件文件的边线，装配体文件的零部件，工程图文件的草图实体及其尺寸注解。

工程图中隐藏的边线和面不被选择}。

利用鼠标右键选择：
在【特征管理器设计树】中进行选择：（1）.在【特征管理器设计树】中单击相应的名称，可选择模型中的特征，草图，基准面，基准轴。

（2）.在选择的同时按住Shift键，可在【特征管理器设计树】中选择多个连续的项目。

（3）.
在选择的同时按住Ctrl键，可在【特征管理器设计树】中
选择多个非连续的项目。

在草图或工程图中选择：
使用【选择过滤器】工具栏进行选择：3.视图的基本操作。

30个Solidworks操作⼩技巧，⽤起来事半功倍很多⼈在学习SolidWorks时，会有很多疑问，都不知道如何解答，所以⾛了很多弯路。

今天，我们就来讲讲在学习SolidWorks中的那些⼩技巧吧！1、按“空格键：”弹出快捷菜单双击某⼀视图，模型将转向某⼀⽅向。

2、螺纹孔⽤“异型孔向导”命令作，做出的仅仅是孔的⼤⼩；修饰螺纹：插⼊——注释——修饰螺纹线命令。

3、按“CTRL”添加选择。

4、添加⼏何约束的⽅法：选择对象，在属性对话框中添加所需的约束⽅式。

5、“CTRL+TAB键实现模型空间与图纸空间切换。

6、切线不显⽰的⽅法：选择视图——右键——切边——消除切边交线。

7、隐藏边线的⽅法：选择视图——右键——边线——隐藏边线。

8、按“ART”键可以拖动视图到任意位置。

9、插⼊视图时是否显⽰中⼼线的设置。

10、模型中的尺⼨操作（显⽰、隐藏尺⼨）。

11、第⼀分⾓、第三分⾓画法转化：模型树右键“图纸”——选择属性，在属性飞、对话框中修改。

12、⾃动插⼊的尺⼨从⼀个视图移动到另⼀个视图：按住SHIFT键移动尺⼨。

13、显⽰临时轴的⽅法：视图菜单——临时轴。

14、标注圆弧切线到直线的距离尺⼨的⽅法：先选择直线，按住SHIFT再选择圆弧即可。

15、对称标注：必须画出中⼼线，标注时先选择中⼼线再选其他图线即可。

16、通过边创建图元：先单击边选中，执⾏“转换实体引⽤”命令。

17、拉伸终⽌条件：“成形到⼀⾯”相当于拉伸到指定的曲⾯。

18、作阶梯剖、旋转剖：先⽤中⼼线命令在⼯程图中画出剖切平⾯的位置，选中中⼼线再执⾏剖⾯视图命令或旋转剖视图命令。

19、作旋转剖视图时画剖切平⾯位置时，先画要旋转的剖切平⾯，后画不旋转的剖切平⾯位置。

20、作局部剖视图的⽅法：先做投影视图——样条曲线命令画剖切范围，选中样条曲线(所有节点全部显⽰)——单击裁剪视图命令。

21、更改⽂字字⾼、箭头⼤⼩的⽅法：⼯具——选项——22、装配体插⼊的第⼀个零件，零件坐标原点与装配体坐标原点对齐的⽅法：直接单击“确认⾓”的确认。

SolidWorks使用技巧完整版SolidWorks是一款CAD(计算机辅助设计)软件，广泛应用于机械设计和工程领域。

使用SolidWorks时，掌握一些技巧和快捷键可以提高工作效率和准确性。

下面是一些SolidWorks使用技巧的完整版，帮助您更好地使用这款软件。

1. 使用快捷键：SolidWorks提供了许多快捷键，可以帮助用户更快速地执行一些常见操作。

例如，按下S键可以切换选择工具，按下C键可以切换圆弧工具。

熟练掌握这些快捷键可以大大提高您的工作效率。

2.学会使用鼠标滚轮：鼠标滚轮可以在视图之间快速切换，让用户轻松地在不同的视角之间进行导航。

使用鼠标滚轮向前滚动可以缩小视图，向后滚动可以放大视图。

3. 使用快速选择：在SolidWorks中，可以使用快速选择功能选择多个实体。

按住Ctrl键并拖动鼠标可以画一个矩形框，此时所有位于矩形框内的实体将被选择。

这个功能在同时选择多个实体时特别有用。

4. 使用齿轮命令：SolidWorks中的齿轮命令可以非常方便地创建齿轮模型。

在创建齿轮时，只需指定齿轮的参数，例如齿轮模数、齿数等，SolidWorks会自动生成相应的齿轮模型。

这个功能对于机械设计师来说是非常实用的。

5. 使用装配功能：SolidWorks的装配功能可以将多个零部件组装成一个完整的机械装置。

为了方便装配，可以使用“快速装配剖视”功能，将任意一个子组件快速定位到装配整体中的一个位置。

这个功能可以确保装配的准确性。

6. 制作剖视图：剖视图可以将零件或装配的内部结构显示出来，有助于更好地理解它们的构造和组成。

使用SolidWorks的“快速剖视”功能可以轻松创建剖视图。

只需指定一个面，SolidWorks会根据该面创建剖视图。

7. 使用模式：SolidWorks的模式功能可以复制实体或组件，并在特定轨迹上重复排列。

例如，可以使用线性模式生成一排等距的螺钉孔。

这个功能非常有用，可以节省大量的时间和精力。
