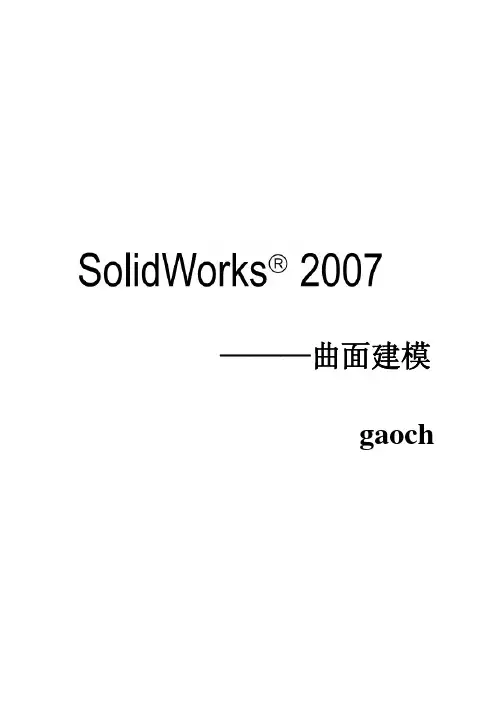

SOLIDWORKS_的曲面技巧与操作

———曲面建模 gaoch内容提要：● SolidWorks 曲线● SolidWorks 曲面特征● SolidWorks 曲面分析● SolidWorks 常用面的建摸方法● SolidWorks 综合运用SolidWorks 曲线：分割线：将实体（草图、实体、曲面、面、基准面、或曲面样条曲线）投影到曲面或平面。

并将所选的面分割为多个分离的面，从而允许您选取每一个面。

命令：插入——曲线——分割线几个选项的介绍：投影：将草图投影到曲面上，并将所选的面分割。

轮廓：在一个圆柱形零件上生成一条分割线。

并将所选的面分割。

（曲面外形的分模常用的方法）交叉：以交叉实体、曲面、面、基准面、或曲面样条曲线分割面。

（简单的说是所选面与其他曲面或者平面的交线来分割所选面）其他选项含义：分割所有：分割穿越曲面上的所有可能区域。

自然：分割遵循曲面的形状。

线性：分割遵循线性方向。

投影曲线：从草图投影到模型面或曲面上，或从相交的基准面上绘制的线条。

几个选项的介绍：草图到面：在基准面中绘制的草图曲线投影到试题的某一个面上，从而生成一条3D 曲线。

草图到草图：在相交的两个基准面上分别绘制草图，两个草图各自沿垂直方向投影在空间中相交生成一条3D 曲线。

（比如做拉伸弹簧的常有这一步骤来做扫描路径）组合曲线：通过将曲线、草图几何和模型边线组合为一条单一曲线来生成组合曲线。

使用该曲线作为生成放样或扫描的引导曲线。

注意：生成组合曲线的个段线（曲线、草图几何、模型边线）必须互相连接通过XYZ 点的曲线：通过X 、Y 和 Z 座标列中的单元格里点座标生成的样条曲线。

（操作不做详细介绍）通过参考点的样条曲线：利用定义的点或已存在的端点作为曲线型值点而生成的样条曲线。

螺旋线\涡状线：通过草图上的一个圆来绘制。

样条曲线：主要讲解套和样条曲线和样条曲线的控制。

套和样条曲线：将多个草图实体转化成单一样条曲线。

（扫描的路径和引导线，放样的引导线都需要单一的曲线），下面是两个直线段和一个圆弧段套和成单一的样条曲线，当然套和后的样条曲线并非和之前的两个直线段和一个圆弧段一模一样，有个偏差，由公差控制，用户可以自行调整。

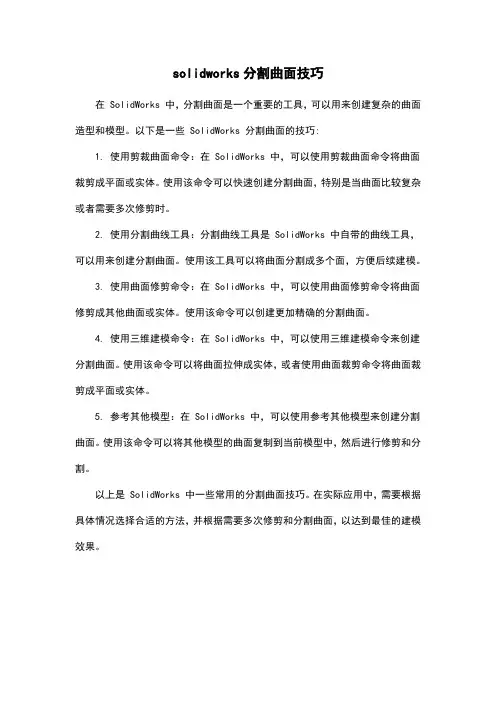

solidworks分割曲面技巧
在 SolidWorks 中，分割曲面是一个重要的工具，可以用来创建复杂的曲面造型和模型。

以下是一些 SolidWorks 分割曲面的技巧:
1. 使用剪裁曲面命令：在 SolidWorks 中，可以使用剪裁曲面命令将曲面裁剪成平面或实体。

使用该命令可以快速创建分割曲面，特别是当曲面比较复杂或者需要多次修剪时。

2. 使用分割曲线工具：分割曲线工具是 SolidWorks 中自带的曲线工具，可以用来创建分割曲面。

使用该工具可以将曲面分割成多个面，方便后续建模。

3. 使用曲面修剪命令：在 SolidWorks 中，可以使用曲面修剪命令将曲面修剪成其他曲面或实体。

使用该命令可以创建更加精确的分割曲面。

4. 使用三维建模命令：在 SolidWorks 中，可以使用三维建模命令来创建分割曲面。

使用该命令可以将曲面拉伸成实体，或者使用曲面裁剪命令将曲面裁剪成平面或实体。

5. 参考其他模型：在 SolidWorks 中，可以使用参考其他模型来创建分割曲面。

使用该命令可以将其他模型的曲面复制到当前模型中，然后进行修剪和分割。

以上是 SolidWorks 中一些常用的分割曲面技巧。

在实际应用中，需要根据具体情况选择合适的方法，并根据需要多次修剪和分割曲面，以达到最佳的建模效果。

solidworks贴合物体表面上的曲面【知识文章】How to Create Smooth Surfaces in Solidworks for Surface Fitment on Objects导读：在Solidworks中，实现贴合物体表面的曲面是一种复杂而重要的任务。

本文将以从简到繁、由浅入深的方式，全面评估并讲解Solidworks中实现贴合物体表面上曲面的方法和技巧。

通过学习和掌握这些技术，你将能够创建高质量、深度和广度兼具的曲面设计。

一、Solidworks曲面设计的基础知识1.1 什么是曲面设计？在Solidworks中，曲面设计是指利用曲线和曲面功能组件创建平滑、连续且符合物体表面拓扑结构的3D模型。

通过曲面设计，可以更准确地模拟真实世界物体的外观和形状。

1.2 Solidworks曲面设计的工作流程在使用Solidworks进行曲面设计时，通常遵循以下工作流程：1) 创建基础几何体：使用Solidworks的基础几何体（如球体、圆柱体、锥体等）进行建模。

2) 建立曲线：使用曲线工具（如2D曲线或草图工具）创建适合模型的曲线。

3) 创建曲面：使用Solidworks的曲面功能组件（如填充曲面、边界曲面等）基于先前创建的曲线创建曲面。

4) 调整曲面：通过编辑和修整曲面，使其符合预期设计要求。

5) 与实体结合：将曲面与已有的实体物体进行结合，以实现曲面贴合。

二、实现曲面贴合的Solidworks技巧2.1 强大的Solidworks工具Solidworks提供了多种功能强大的工具，用于帮助实现曲面贴合。

其中包括：- 填充曲面：根据所选曲线自动生成连续的曲面。

- 边界曲面：通过指定边界曲线和方向来创建平滑曲面。

- 镜像曲面：将现有曲面复制并镜像以创建对称的曲面。

- 合并曲面：将不同曲面部分合并为单个曲面。

2.2 曲面修整的技巧为了使曲面达到最佳的贴合效果，以下技巧值得注意：- 添加曲线引导：通过添加曲线引导，可以控制曲面的流向和形状。

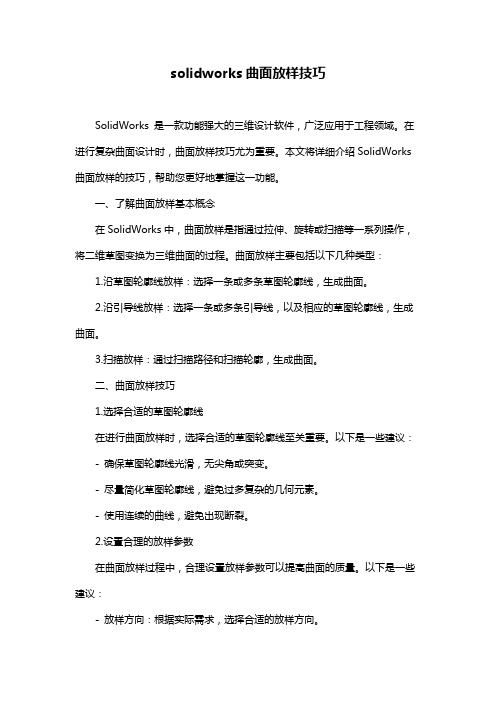

solidworks曲面放样技巧SolidWorks 是一款功能强大的三维设计软件，广泛应用于工程领域。

在进行复杂曲面设计时，曲面放样技巧尤为重要。

本文将详细介绍SolidWorks 曲面放样的技巧，帮助您更好地掌握这一功能。

一、了解曲面放样基本概念在SolidWorks中，曲面放样是指通过拉伸、旋转或扫描等一系列操作，将二维草图变换为三维曲面的过程。

曲面放样主要包括以下几种类型：1.沿草图轮廓线放样：选择一条或多条草图轮廓线，生成曲面。

2.沿引导线放样：选择一条或多条引导线，以及相应的草图轮廓线，生成曲面。

3.扫描放样：通过扫描路径和扫描轮廓，生成曲面。

二、曲面放样技巧1.选择合适的草图轮廓线在进行曲面放样时，选择合适的草图轮廓线至关重要。

以下是一些建议：- 确保草图轮廓线光滑，无尖角或突变。

- 尽量简化草图轮廓线，避免过多复杂的几何元素。

- 使用连续的曲线，避免出现断裂。

2.设置合理的放样参数在曲面放样过程中，合理设置放样参数可以提高曲面的质量。

以下是一些建议：- 放样方向：根据实际需求，选择合适的放样方向。

- 放样比例：调整放样比例，使曲面符合设计要求。

- 封闭放样：对于需要封闭的曲面，勾选“封闭放样”选项。

3.使用引导线控制曲面形状引导线在曲面放样中起到关键作用，以下是一些建议：- 确保引导线与草图轮廓线相交，且交点数量相同。

- 使用光滑的曲线作为引导线，避免出现尖角或突变。

- 根据需要调整引导线的曲率，以控制曲面的形状。

4.优化曲面质量在完成曲面放样后，可以对曲面进行优化，提高其质量。

以下是一些建议：- 使用“曲面编辑”工具，对曲面进行修剪、延伸等操作。

- 调整曲面的阶次和节点，使其更加光滑。

- 检查曲面是否存在缺陷，如自交、重叠等，并进行修复。

三、总结通过以上技巧，相信您已经掌握了SolidWorks曲面放样的基本方法。

在实际应用中，多加练习和总结，不断提高自己的曲面设计能力。

Solidworks的曲面和曲线设计技巧与实践Solidworks是一款广泛应用于三维建模和CAD设计的软件。

在Solidworks中，曲面和曲线设计是常见的需求，它们在产品设计和工程制图中起到至关重要的作用。

本文将介绍Solidworks中的曲面和曲线设计技巧，并提供实际应用的实践建议。

1. 曲面设计技巧曲面设计是指通过将多个曲线连接起来创建复杂的几何曲面。

以下是几个Solidworks中常用的曲面设计技巧：1.1 曲面填充（Surface Fill）曲面填充是一种创建光滑曲面的常用方法，它基于已有曲线或曲面边界来创建新的曲面。

在选择边界和方向后，Solidworks将根据生成的轮廓自动创建曲面。

根据曲线的形状和方向设置选项，您可以实现不同的填充效果。

1.2 曲面偏移（Surface Offset）曲面偏移可以将现有曲面整体或局部地向内或向外移动，以创建更复杂的形状或增加构件的壁厚。

通过选择曲面、方向和偏移距离，您可以轻松地创建所需的曲面形状。

1.3 曲面修剪（Surface Trim）曲面修剪用于修剪或删减曲面，以适应设计要求。

您可以选择要修剪的曲面和修剪的边界，并通过定义修剪方式来修剪曲面。

使用曲面修剪不仅可以简化模型，还可以确保曲面的光滑过渡。

1.4 曲面拟合（Surface Loft）曲面拟合用于将多个曲面以平滑的方式连接起来，形成一个连续的曲面。

在选择曲面和路线后，Solidworks会自动计算出拟合曲面。

通过调整拟合选项，您可以控制曲面的平滑程度和细节。

2. 曲线设计技巧曲线设计是指通过连接不同的点或绘制曲线来创建复杂的几何形状。

以下是几个Solidworks中常用的曲线设计技巧：2.1 二维草图（2D Sketch）使用二维草图可以创建各种形状的曲线。

在Solidworks中，您可以通过使用直线、圆弧、样条曲线等工具来绘制曲线。

此外，您还可以使用约束和尺寸工具来确保绘制的曲线满足设计要求。

SolidWorks7SolidWorks研讨大纲•曲面类型•曲面处理工具之研讨－扫出特征之探讨－迭层拉伸特征之探讨•曲面工具实际应用范例－分模面之制作～放射曲面－靠破孔之填补～平坦曲面－模仁面之制作～缝织曲面－模穴成型～成型至曲面•Im port Files的曲面编修－删除面－复制排列面－置换面－破面的填补方式与技巧－交错曲面的填补方式与技巧－将曲面转为实体•圆角特征进阶－偏移参数－变化半径参数－面圆角控制线•造型特征－造型特征参数设定方式•圆顶特征－在非平面的曲面上产生圆顶之技巧－利用删除面工具处理实体面之瑕疵基本曲面曲面类型Revolve SurfaceSimple SweepRadiateSurfaceLoft SurfacePlanarSurfaceExtrude Surface进阶曲面曲面类型Start &EndSection sweep Sweep to pointBoundary SurfaceVariable sweep EdgeSurfaceRule Surface Network SurfaceAdvance sweep-twist controlBlend surface withT angency control曲面处理工具一般曲面建构指令◆伸长曲面Extrude surface◆旋转曲面Revolvesurface◆扫出曲面Sweep surface◆迭层拉伸曲面Loft surface◆偏移曲面Offset surface◆放射曲面Radiate surface◆平坦曲面Planarsurface◆输入曲面Import surface◆填补曲面Filletsurface 曲面编修指令◆缝织曲面Knit surface◆修剪曲面Trim surface◆延伸曲面Extend surface◆移动曲面Movesurface◆复制曲面Copysurface◆旋转曲面Rotate surface◆曲面镜射Mirrorsurface◆删除破孔Delete hole◆删除面Delete face◆置换面Replaceface如何使用扫出之导引曲线• 导引曲线与轮廓贯穿• 导引曲线不与轮廓贯穿利用扫出路径使轮廓之法线向量一致• 轮廓之法线向量不固定• 轮廓之法线向量保持向上扫出特征之应用• 不规则外型之弹簧• 路径一致管路之制作利用中心线参数控制路径轮廓之起始／终止相切控制导引曲线与接触面之相切▪防止迭层拉伸面扭曲之处理 －保持轮廓节点之一致 ▪消除迭层拉伸面之陵线 －以不规则曲线取代轮廓线公母模之制作▪制作分模面▪填补靠破孔平坦曲面模穴曲面之制作缝织曲面母模面公模面曲面工具实际应用范例 模穴成型公模母模Import Files/\. J删除面复制排列面▪输入曲面▪置换面输入曲面并使用曲面除料使用导圆角修饰外型边线破面的填补方式与技巧删除破孔－适用于较单纯之曲面破面的填补方式与技巧迭层拉伸曲面－适用于破孔之轮廓较单纯者填补曲面－适用于较复杂之曲面Import Files的编修交错曲面的填补方式与技巧以分模线切割曲面删除曲面填补曲面Import Files的曲面编修将曲面转为实体方法一：由缝合之曲面实例化方法二：输出Iges后再输入Import Files的曲面编修利用删除面工具处理实体面之瑕疵• 实体裂隙之填补• 填补状况不佳之曲面的处理－填补后转为实体再删除不佳之面偏移参数变化半径参数面圆角控制线•分割曲面•建立限制点•产生造型特征•切出零件边线•以相同方式建立造型特征•进行数组复制造型特征长方形与正方形• 圆顶特征只能于平面建构。

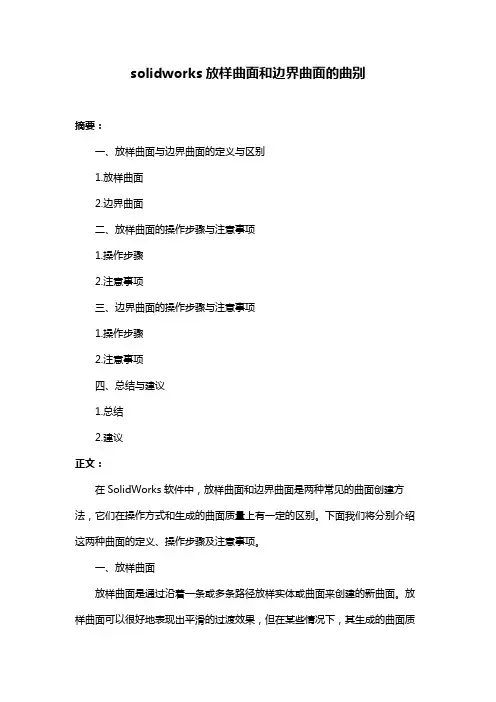

solidworks放样曲面和边界曲面的曲别摘要：一、放样曲面与边界曲面的定义与区别1.放样曲面2.边界曲面二、放样曲面的操作步骤与注意事项1.操作步骤2.注意事项三、边界曲面的操作步骤与注意事项1.操作步骤2.注意事项四、总结与建议1.总结2.建议正文：在SolidWorks软件中，放样曲面和边界曲面是两种常见的曲面创建方法，它们在操作方式和生成的曲面质量上有一定的区别。

下面我们将分别介绍这两种曲面的定义、操作步骤及注意事项。

一、放样曲面放样曲面是通过沿着一条或多条路径放样实体或曲面来创建的新曲面。

放样曲面可以很好地表现出平滑的过渡效果，但在某些情况下，其生成的曲面质量可能不如边界曲面。

1.操作步骤：（1）绘制放样路径：在基准面上绘制一条或多条路径。

（2）创建放样实体：单击“放样”按钮，选择放样路径和要放样的实体或曲面。

（3）完成放样：按照提示完成放样操作。

2.注意事项：（1）放样路径应保持流畅，避免出现过多的拐点。

（2）放样实体或曲面应与放样路径保持合适的比例。

二、边界曲面边界曲面是通过连接两个或多个边界生成的曲面。

在许多情况下，边界曲面生成的曲面质量要高于放样曲面。

1.操作步骤：（1）绘制边界：在基准面上绘制两个或多个边界。

（2）创建边界曲面：单击“边界曲面”按钮，选择方向1和方向2的边界。

（3）完成边界曲面：按照提示完成边界曲面操作。

2.注意事项：（1）选择边界时，确保它们之间没有缝隙，以免影响曲面质量。

（2）在创建边界曲面时，可根据需要调整方向1和方向2的边界。

三、总结与建议放样曲面和边界曲面在SolidWorks中都有各自的应用场景。

放样曲面适用于需要平滑过渡的场合，而边界曲面则在连接边界时具有更高的曲面质量。

在实际操作中，可根据需求和实际情况选择合适的曲面创建方法。

建议：1.熟练掌握放样曲面和边界曲面的操作方法。

2.在创建曲面时，注重边界和路径的质量，以获得更好的曲面效果。

SolidWorks曲面技巧1. 简介SolidWorks是一款强大的三维建模软件，广泛应用于工程设计领域。

在SolidWorks中，曲面建模是一项重要的技能，用于创建复杂的曲面几何体。

本文将介绍一些SolidWorks曲面建模的技巧，帮助您更好地应对各种设计挑战。

2. 曲面建模基础在开始学习SolidWorks曲面建模之前，有几个基本概念需要了解：曲面类型SolidWorks提供了多种曲面类型，包括平面、球面、圆柱面、锥面、曲线、曲面等。

每种类型都有其特定的用途和建模方法。

曲面控制点曲面建模的基本单位是控制点。

通过调整控制点的位置和权重，可以改变曲面的形状和曲率。

理解如何控制曲面控制点是掌握曲面建模的关键。

曲面边界曲面边界是定义曲面形状的边界条件。

例如，通过定义曲面边界的起点、终点和曲率，可以创建出具有特定形状的曲面。

3. 曲面建模技巧以下是一些SolidWorks曲面建模的技巧，可以帮助您更高效地创建复杂的曲面几何体：3.1. 使用曲线工具SolidWorks提供了多种曲线工具，如样条曲线、二次曲线等。

通过使用这些工具，可以轻松创建出复杂的曲线形状，并用于曲面建模。

3.2. 使用曲面修补曲面修补是一种常用的曲面建模技巧，用于修复曲面之间的缺口或重叠。

通过选择曲面边界和曲面边界之间的曲线，可以快速创建出平滑的曲面。

3.3. 使用曲面截取曲面截取是一种将一个曲面切割成多个部分的技巧。

通过选择曲面上的曲线或平面，可以将曲面分割成多个子曲面，以便进一步编辑和调整。

3.4. 使用曲面平滑曲面平滑是一种调整曲面形状和曲率的技巧。

通过选择曲面上的控制点，并调整其位置和权重，可以改变曲面的形状，使其更加平滑和自然。

3.5. 使用曲面填充曲面填充是一种用于创建平滑曲面的技巧。

通过选择曲线边界，并指定曲线之间的距离和曲率，可以快速创建出具有特定形状的曲面。

4. 实例演练为了更好地理解SolidWorks曲面建模的技巧，我们将通过一个实例来演练：实例：创建一个汽车车身曲面1.首先，创建一个基础的车身外形轮廓曲线。

solidworks曲面教程以下是一篇关于Solidworks曲面教程的文章，去掉了标题并确保文中没有重复的文字：Solidworks是一种强大的三维CAD软件，广泛应用于工程设计和制造领域。

其中的曲面功能是Solidworks的一个重要部分，它允许用户创建复杂的曲线和曲面模型。

下面将介绍一些Solidworks曲面建模的基本步骤。

首先，打开Solidworks软件并创建一个新的零件文件。

接下来，选择绘制曲线的工具，如直线、圆弧、样条曲线等，并根据需要在工作平面上绘制曲线。

你也可以通过导入DXF文件或从其它曲面进行偏移来创建曲线。

完成曲线绘制后，选择曲面功能栏，并点击“创建表面”按钮。

在弹出的对话框中，选择要用于创建曲面的曲线，并点击确认。

Solidworks将根据选定的曲线创建一个曲面。

如果需要调整曲面的形状，可以使用Solidworks提供的编辑工具。

例如，可以使用放样工具来拉伸或挤压曲面，使用修剪工具来修剪曲面的一部分，或使用填充工具来填充曲面之间的空隙。

除了基本的曲面建模工具外，Solidworks还提供了一些高级的曲面编辑功能。

例如，可以使用镜像工具来创建对称的曲面，使用扫描工具来创建沿曲线路径的曲面，或使用曲面剖面工具来创建基于曲面的剖面曲线。

在完成曲面建模后，你可以应用材质、添加装配关系或进行快速渲染，以使模型更加逼真。

总结一下，Solidworks曲面建模提供了丰富的工具和功能，使用户能够创建复杂的曲线和曲面模型。

通过掌握这些基本步骤和高级功能，你将能够更好地应用Solidworks进行曲面建模。
