[高岭石,性能,结构]反复插层对高岭石结构和性能的影响浅析

(１) 高岭石（１：１型铝硅酸盐矿物）由一个硅氧片和一个水铝片，通过共用硅氧顶端的氧原子连接起来的片状晶格构造。

每个晶层的一面是OH离子组（水铝片上的），另一面是O离子（硅氧片上的），因而叠加时晶层间可形成氢键，使各晶层之间紧密相连从而形成大颗粒，晶粒多呈六角形片状。

其分子结构外形特征为ＯＨＯＨＯＨ .......ＯＨ顶层─────────────底层─────────────ＯＯＯ ........Ｏ许多晶片相互重叠形成高岭矿物特点：晶层与晶层间距离稳定，连接紧密，内部空隙小，电荷量少，单位个体小，分散度低。

多出现于酸性土壤。

如高岭石类。

高岭石的性质特点：晶格内的水铝片和硅氧片很少发生同晶替代，因此无永久性电荷。

但水铝片上的--ＯＨ在一定条件下解离出氢离子，使高岭石带负电。

晶片与晶片之间形成氢键而结合牢固，水分子及其他离子难以进入层间，并且形成较大的颗粒。

因此其吸湿性、粘结性和可塑性较弱，富含高岭石的土壤保肥性差。

（2）蒙脱石类（２：１型铝硅酸盐矿物）由两片硅氧片和一片水铝片结合成的一个晶片（层）单元，再相互叠加而成的。

每个晶层的两面均由O离子组（硅氧片上的），因而叠加时晶层间不能形成氢键，而是通过“氧桥”联结，这种联结力弱，晶层易碎裂，其晶粒比高岭石小。

特点：胀缩性大，吸湿性强，易在两边硅氧片中以Al3+代Si4+，有时可在硅铝片中，一般以Mg2+代Al3+→带负电→吸附负离子。

如蒙脱石，这类矿物多出现于北方土壤。

如东北、华北的栗钙土、黑钙土和褐土等。

（３）水云母类（２：１型粘土矿物）结构与蒙脱石相类似，只是同晶替代产生的负电荷主要被钾离子中和,而少量被钙镁离子中和.特点：a、永久性电荷数量少于蒙脱石。

b、层与层之间由钾离子中和，使得各层相互紧密结合。

形成的颗粒相对比蒙脱石粗而比高岭石细。

其粘结性、可塑、胀缩性居中。

c、钾离子被固定在硅氧片的六角形网孔中，当晶层破裂时，可将被固定的钾重新释放出来，供植物利用。

高岭土在纤维材料领域的应用及效果分析摘要：高岭土是一种常见的矿石资源，具有丰富的含铝硅元素，并具有优异的吸附性能和耐高温性质。

在纤维材料领域，高岭土作为添加剂被广泛应用于增强纤维材料的力学性能、改善纤维材料的界面性能以及提高纤维材料的抗溶解性。

本文将重点分析高岭土在纤维材料领域的应用，并探讨其在材料改性方面所起到的作用。

1. 引言高岭土是一种矿石资源，主要成分为硅酸铝，具有微细颗粒和多孔性结构。

在纤维材料领域，高岭土被广泛应用于增强纤维材料的力学性能、改善纤维材料的界面性能以及提高纤维材料的抗溶解性。

本文将详细分析高岭土在纤维材料领域的应用及其效果。

2. 高岭土在纤维材料强度提升方面的应用2.1 高岭土作为增强剂的应用高岭土作为填充剂添加到纤维材料中可以显著提高纤维材料的力学性能，如拉伸强度、抗压强度和抗弯强度等。

高岭土具有微细颗粒和多孔性结构，能够填充纤维材料的孔隙和提高纤维材料的密实度，从而增强纤维材料的力学性能。

2.2 高岭土改进纤维材料界面性能的应用纤维材料界面性能的改善对于提高纤维材料的性能至关重要。

高岭土作为界面改性剂可以改善纤维材料与基质材料之间的相容性，减少纤维材料界面上的裂纹和剥离现象，提高纤维材料的界面附着强度。

通过添加适量的高岭土，可以提高纤维材料与基质材料之间的结合强度，从而增加纤维材料的整体强度和韧性。

3. 高岭土在纤维材料耐溶解性方面的应用纤维材料的耐溶解性是其在特定环境下能否保持其稳定性和功能性的重要指标。

高岭土具有优异的吸附性能，可以吸附并稳定悬浮颗粒，防止其析出造成纤维材料的溶解。

通过添加适量的高岭土到纤维材料中，可以增加纤维材料的抗溶解性，提高其在特定环境下的稳定性和使用寿命。

4. 高岭土与其他填充剂的比较分析除高岭土外，纤维材料中常使用的填充剂还包括碳纳米管、纳米氧化物和纳米纤维素等。

与其他填充剂相比，高岭土具有以下优点：首先，高岭土资源丰富，价格低廉，易于获取和处理。

天然高岭土的性质及其化学改性一、天然高岭土的概述天然高岭土是由长石、石英、雨化矿物等岩石经长时间的风化和水力作用形成的一种混合物。

其主要成分为高岭石和伊利石，同时包含少量的石英、长石、钠长石等其他矿物。

天然高岭土具有吸附性、离子交换性、交联桥接性等多种表面性质及结构性质，使其被广泛应用于化工、环保等领域。

但是天然高岭土的广泛应用也受到了一些限制，其中之一便是其性质中存在的一些不足之处，比如吸附能力有限、抗热性较差等。

为了克服天然高岭土存在的不足之处，人们开始进行化学改性，以满足不同领域的需求。

下面将从天然高岭土的性质谈起，探讨其化学改性的方法及其应用。

二、天然高岭土的性质1. 矿物组成和结构天然高岭土主要成分为高岭石和伊利石。

高岭石是一种层状硅酸盐矿物，化学式为Al2Si2O5(OH)4，其层间间隙较小，无定向性。

伊利石则是一种一水硅酸盐矿物，化学式为K(H3O)(Al,Mg)2(Si,Al)4O10[(OH)2,(H2O)]，其层间距较大，具有定向性。

2. 物理性质天然高岭土的颗粒粒径一般在0.01-10微米之间，具有一定的孔隙结构，这使得其在液固界面上呈现出优良的吸附性。

此外，天然高岭土还具有一定的热膨胀性，这也是其在陶瓷等领域的应用中很重要的一个物理性质。

3. 化学性质天然高岭土的化学性质取决于其中各种矿物的含量及其物理结构，其主要表现在其吸附性、离子交换性等方面。

具体来说，由于其表面带有一定量的羟基、氧化铝等官能团，天然高岭土能够对各种离子和分子进行吸附和交换。

常见的吸附物包括有机分子、金属离子、重金属离子等，这使得天然高岭土在污水处理、废水处理等领域有很好的应用前景。

三、天然高岭土的化学改性方法1. 酸处理酸处理是一种常见的天然高岭土化学改性方法。

其主要操作流程是用盐酸等酸性试剂将天然高岭土进行酸化处理，以增加其表面的羟基数，提高其吸附性和表面能。

此外，酸处理还可以改善天然高岭土的热稳定性。

煅烧温度对高岭土矿物相组成的影响高岭土是一种重要的工业矿石，广泛应用于陶瓷、建筑材料、化妆品等领域。

高岭土的矿物相组成对其性质与用途有着重要影响。

煅烧是高岭土加工中的一项关键步骤，可以通过调节煅烧温度来改变高岭土的矿物相组成，进而调控其性能。

本文将探讨煅烧温度对高岭土矿物相组成的影响。

高岭土是一种由细粒状的硅酸盐矿物组成的黏土矿物。

主要矿物有石英、长石和高岭石。

高岭石是高岭土中含量最高的矿物，其化学组成为二氧化硅和三氧化二铝。

煅烧是通过加热高岭土使其发生物理和化学变化的过程。

煅烧温度对高岭土矿物相组成的影响主要表现在以下几个方面。

首先，煅烧温度会影响高岭石的晶形结构。

高岭石在煅烧过程中会发生晶格调整和相转变。

当煅烧温度较低时，高岭石中的水分分子和结构中的铝氧四面体相互作用较大，使得高岭石保持较完整的层状结构。

随着煅烧温度的升高，高岭石层间的水分分子开始脱离，铝氧四面体也发生位移，导致高岭石层状结构的破坏和塌陷。

因此，较低温度下煅烧的高岭土样品中高岭石晶体较完整，晶格结构较稳定，而较高温度下煅烧的高岭土样品中高岭石晶体结构较破碎，晶格结构较不稳定。

其次，煅烧温度对高岭土中石英和长石的含量和结构也有影响。

高岭土中的石英和长石是主要的辅助矿物。

煅烧温度的升高会促使高岭土中的石英和长石发生相应的晶体调整和减少。

煅烧温度较低时，高岭土中的石英和长石相对含量较高，晶体相对完整。

随着煅烧温度的升高，石英和长石的含量逐渐减少，晶体结构也随之发生变化。

煅烧温度过高时，石英和长石晶体进一步破坏，质量减少。

此外，煅烧温度还会影响高岭土中其他次生矿物的形成与相对含量。

高岭土煅烧过程中，除了石英、长石和高岭石外，还可能生成其他次生矿物相，如贝壳岩、莫来石、辉石等。

煅烧温度较低时，次生矿物相对含量较低。

随着煅烧温度的升高，次生矿物相对含量逐渐增加。

煅烧温度较高时，次生矿物相的生成可能达到最大。

最后，煅烧温度还会影响高岭土的物理和化学性质。

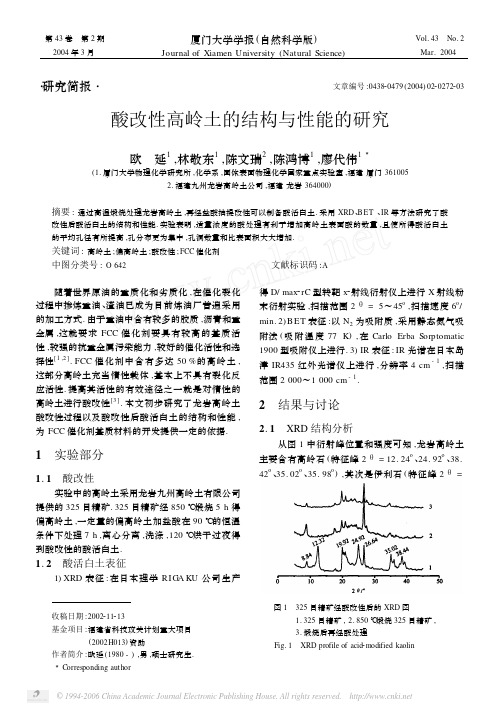

第43卷　第2期厦门大学学报(自然科学版)Vol.43　No.2　2004年3月Journal of Xiamen University (Natural Science )Mar.2004　・研究简报・文章编号:043820479(2004)022*******酸改性高岭土的结构与性能的研究收稿日期:2002211213基金项目:福建省科技攻关计划重大项目(2002H013)资助作者简介:欧延(1980-),男,硕士研究生.3Corresponding author欧　延1,林敬东1,陈文瑞2,陈鸿博1,廖代伟13(1.厦门大学物理化学研究所,化学系,固体表面物理化学国家重点实验室,福建厦门3610052.福建九州龙岩高岭土公司,福建龙岩364000)摘要:通过高温煅烧处理龙岩高岭土,再经盐酸抽提改性可以制备酸活白土.采用XRD 、BET 、IR 等方法研究了酸改性后酸活白土的结构和性能.实验表明,适量浓度的酸处理有利于增加高岭土表面酸的数量,且使所得酸活白土的平均孔径有所提高,孔分布更为集中,孔洞数量和比表面积大大增加.关键词:高岭土;偏高岭土;酸改性;FCC 催化剂中图分类号:O 642文献标识码:A 随着世界原油的重质化和劣质化,在催化裂化过程中掺炼重油、渣油已成为目前炼油厂普遍采用的加工方式.由于重油中含有较多的胶质,沥青和重金属,这就要求FCC 催化剂要具有较高的基质活性,较强的抗重金属污染能力,较好的催化活性和选择性[1,2].FCC 催化剂中含有多达50%的高岭土,这部分高岭土充当惰性载体,基本上不具有裂化反应活性.提高其活性的有效途径之一就是对惰性的高岭土进行酸改性[3].本文初步研究了龙岩高岭土酸改性过程以及酸改性后酸活白土的结构和性能,为FCC 催化剂基质材料的开发提供一定的依据.1　实验部分1.1　酸改性实验中的高岭土采用龙岩九州高岭土有限公司提供的325目精矿.325目精矿经850℃煅烧5h 得偏高岭土,一定量的偏高岭土加盐酸在90℃的恒温条件下处理7h ,离心分离,洗涤,120℃烘干过夜得到酸改性的酸活白土.1.2　酸活白土表征1)XRD 表征:在日本理学RIG A KU 公司生产得D/max 2rC 型转靶x 2射线衍射仪上进行X 射线粉末衍射实验,扫描范围2θ=5～45o ,扫描速度6o /min.2)B ET 表征:以N 2为吸附质,采用静态氮气吸附法(吸附温度77K ),在Carlo Erba Sorptomatic 1900型吸附仪上进行.3)IR 表征:IR 光谱在日本岛津IR435红外光谱仪上进行,分辨率4cm -1,扫描范围2000～1000cm -1.2　结果与讨论2.1　XRD 结构分析　图1　325目精矿经酸改性后的XRD 图1.325目精矿,2.850℃煅烧325目精矿,3.煅烧后再经酸处理　Fig.1　XRD profile of acid 2modified kaolin从图1中衍射峰位置和强度可知,龙岩高岭土主要含有高岭石(特征峰2θ=12.24o 、24.92o 、38.42o 、35.02o 、35.98o ),其次是伊利石(特征峰2θ=8.82o 、19.96o 、26.66o )、水云母(特征峰2θ=8.83o 、17.64o )和石英(特征峰2θ=20.85o 、26.66o ).经过850℃煅烧,原先高岭石的特征峰消失,只有在2θ=22o ～24o 附近出现连续宽而平缓的丘状峰,说明了高岭石八面体结构遭到严重破坏,只存在着硅氧四面体骨架,结晶度显着下降,生成了无定型的偏高岭土.再经酸处理后并没有改变其它物质的晶体结构,说明酸处理只是将煅烧过程中结构遭破坏的部分浸取分离,离析出Al 2O 3.但在整个过程中石英和伊利石却较稳定地保留下来,这必将影响FCC 催化剂产品的质量指标,有文献表明可以通过煅烧时在高岭土中加入一定比例的烧碱来减少产品中的石英含量[4].　图2　325目精矿经酸改性后的孔径分布图和比表面对照图(a ).孔径分布图;(b ).比表面对照图1.325目精矿,2.850℃煅烧325目精矿,3.煅烧后再经酸处理　Fig.2　The figure of pore distribution of acid 2modified kaolin and the picture of compared surface area of acid 2modifiedkaolin2.2　B ET 分析图2是3种不同方法处理高岭土的孔径分布和比表面情况,从孔分布来看原325目精矿孔分布范围较广,主要以微孔和中孔为主,但数量很少,对应比表面积(20.65m 2/g )也不大.经过850℃煅烧5h 后得到的偏高岭土孔径分布较原高岭土集中,但微孔数量减少,出现了介于原高岭土微孔和中孔之间的较集中的孔分布,对应比表面积(4.26m 2/g )也大大减少.再经过酸处理,平均孔径较原高岭土和偏高岭土来得大,而且1～2nm 范围的孔洞数量大大增加,表现在比表面积上从4.26m 2/g 剧增到248.75m 2/g.另外在实验中发现改变酸的用量、处理温度和时间,高岭土的平均孔径、孔分布和比表面积都相应地变化.但是酸度到达一定量比表面积和孔容变化很小,这是因为酸抽提的只是偏高岭土中的活性　图3　不同方法处理325目精矿的吡啶吸附IR 图1.850℃煅烧325目精矿,2.煅烧后再经酸处理,3.酸处理后再经450℃热处理　Fig.3　IR spectra of modified kaolin by different meth 2ods铝,骨架铝仍保留,在活性铝被抽提出后,酸量的增加就不会改变它的比表面积和孔容大小,也就是说可以通过酸改性的办法来达到改变和控制高岭土平均孔径、孔分布和比表面积的目的.2.3　IR 分析表面酸性分析采用F TIR 方法,以吡啶分子为探针,分别考察了三种不同样品(图3).图中1547cm -1的吸附带是吡啶与B 酸中心形成的PyH +特征吸收带,1445cm -1的吸附带是吡啶与L 酸中心形成的Py ∶Al 特征吸收带[5].原高岭土并不具有B 酸・372・第2期 欧　延等:酸改性高岭土的结构与性能的研究本页已使用福昕阅读器进行编辑。

1、试比较三种主要黏土矿物（高岭石、水云母、蒙脱石）的性质。

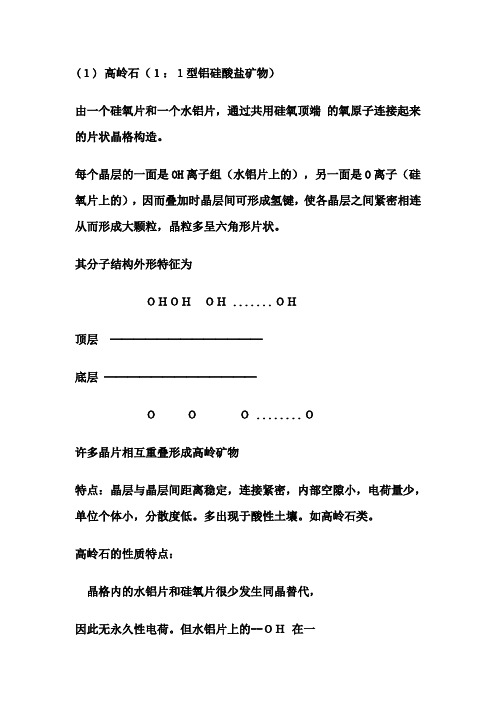

(１) 高岭石（１：１型铝硅酸盐矿物）由一个硅氧片和一个水铝片，通过共用硅氧顶端的氧原子连接起来的片状晶格构造。

每个晶层的一面是OH离子组（水铝片上的），另一面是O离子（硅氧片上的），因而叠加时晶层间可形成氢键，使各晶层之间紧密相连从而形成大颗粒，晶粒多呈六角形片状。

其分子结构外形特征为ＯＨＯＨＯＨ .......ＯＨ顶层─────────────底层─────────────ＯＯＯ ........Ｏ许多晶片相互重叠形成高岭矿物特点：晶层与晶层间距离稳定，连接紧密，内部空隙小，电荷量少，单位个体小，分散度低。

多出现于酸性土壤。

如高岭石类。

高岭石的性质特点：晶格内的水铝片和硅氧片很少发生同晶替代，因此无永久性电荷。

但水铝片上的--ＯＨ在一定条件下解离出氢离子，使高岭石带负电。

晶片与晶片之间形成氢键而结合牢固，水分子及其他离子难以进入层间，并且形成较大的颗粒。

因此其吸湿性、粘结性和可塑性较弱，富含高岭石的土壤保肥性差。

（2）蒙脱石类（２：１型铝硅酸盐矿物）由两片硅氧片和一片水铝片结合成的一个晶片（层）单元，再相互叠加而成的。

每个晶层的两面均由O离子组（硅氧片上的），因而叠加时晶层间不能形成氢键，而是通过“氧桥”联结，这种联结力弱，晶层易碎裂，其晶粒比高岭石小。

特点：胀缩性大，吸湿性强，易在两边硅氧片中以Al3+代Si4+，有时可在硅铝片中，一般以Mg2+代Al3+→带负电→吸附负离子。

如蒙脱石，这类矿物多出现于北方土壤。

如东北、华北的栗钙土、黑钙土和褐土等。

（３）水云母类（２：１型粘土矿物）结构与蒙脱石相类似，只是同晶替代产生的负电荷主要被钾离子中和,而少量被钙镁离子中和.特点：a、永久性电荷数量少于蒙脱石。

b、层与层之间由钾离子中和，使得各层相互紧密结合。

形成的颗粒相对比蒙脱石粗而比高岭石细。

其粘结性、可塑、胀缩性居中。

c、钾离子被固定在硅氧片的六角形网孔中，当晶层破裂时，可将被固定的钾重新释放出来，供植物利用。

5 纳米高岭土在塑料阻燃方面的应用近年来，聚合物／粘土纳米复合材料在全球成为一个研究热点，目前大都以蒙脱石为原料，采用插层聚合或复合的方法，很少有纳米高岭土的报道。

高岭石具有与蒙脱石不同的结构，它是由一层Si-O四面体片和一层A1-(O，OH)八面体片组成的1:1的层状结构。

层间不含可交换性阳离子，层间由氢键联结。

高岭石晶片表面呈电中性(蒙脱石晶片具较高的负电荷)，具有低的粘度、良好的流动性和分散性，并且通常比蒙脱石粘土矿床纯度高。

根据这些特性，可以利用高岭石制备出性能优良的纳米粘土粉体。

这种纳米粉体可以更好地融入到传统的橡胶或塑料共混工艺中，并且成本较低。

目前，纳米高岭土的应用已经基本完成了其在橡胶领域中的应用研究[61-63]。

高岭土是一类具有层状结构的含水铝硅酸盐，其层间具有某种活性，适宜作为化学反应场所。

正因为高岭土矿物这种特殊的层状结构，使其在橡胶纳米复合材料中表现出优异的物理机械性能，它在橡胶纳米复合材料中主要有以下作用：①降低成本增大容量，主要是减少原胶用量；②增强补强作用，提高产品的硬度和强度；③调整橡胶的流变性、混炼性、硫化性能；④改变橡胶的化学性质，如降低渗透性、改变界面反应性、化学活性、耐水性、耐候性、防火阻燃性等；⑤改善热电磁性能，如提高热畸变温度和耐电弧性等。

⑥替代传统的炭黑和白炭黑，节约能源，减少污染，可广泛应用于浅色制品，改变原来大部分橡胶制品的单一黑色。

况且高岭土与其他的粘土矿物相比，具有更高的天然白度和纯度，资源更为丰富，价格更低廉，这使得高岭土在工业化生产中制备粘土/橡胶复合材料方面具有很大的优势。

在完成对纳米高岭土制备工艺过程的研究后，本章将对纳米高岭土的应用展开研究。

作为新开发不久的新的纳米材料，纳米高岭土在生产、应用方面有诸多环节需要不断的优化与调整。

而在应用方面的研究难度更加困难，要实现PLS（无机）在聚合物（有机）中的应用，必然要跨越传统无机与有机之间的界限。

颜色光泽硬度相对密度其它高岭石Al4[Si4O10]·(OH8晶体属三斜晶系的层状结构硅酸盐矿物。

多呈隐晶质、分散粉末状、疏松块状集合体。

白或浅灰、浅绿、浅黄、浅红等颜色土状光泽2-2.5 2.60~2.63①折射率:α 1.553 -1.565, β 1.559 - 1.569,γ 1.569 - 1.570。

②透明性:透明至半透明。

③吸水性强,和水具有可塑性,粘舌,干土块具粗糙感。

纳米高岭石可以做成涂料。

另外,还可以制成不同用途的特种纳米涂料,如抗紫外线涂料、隐身涂料等。

纳米高岭石还可用于造纸、环保、纺织、高档化妆品、高温耐火材料的制造。

蒙脱石Ex(H2O4{(Al2-x,Mgx2[(Si,Al4O10](OH2}E为层间可交换阳离子,主要为Na+、Ca2+,其次有K+、Li+等单斜晶系;C32h-C2/m;a0=0.523nm,b0=0.906nm,c0=0.96~2.05nm之间变化。

白色,有时为浅灰、粉红、浅绿色土状光泽或蜡块光泽2~2.52~2.7①甚柔软,有滑感。

②加水膨胀,体积能增加几倍,并变成糊状物。

③具有很强的吸附力及阳离子交换性能。

利用其阳离子交换性能制成蒙脱石有机复合体,广泛用于高温润脂、橡胶、塑料、油漆;利用其吸附性能,用于食油精制脱色除毒、净化石油、核废料处理、污水处理;利用其粘结性可作铸造型砂粘结剂等;利用其分散悬浮性用于钻井泥浆。

蒙脱石在医药、畜类(猪,兔养殖中应用广泛。

伊利石K0.75(Al1.75R[Si3.5Al0.5O10](OH2晶体主要属单斜晶系的含水层状结构硅酸盐矿物。

属于2﹕1型结构单元层的二八面体型纯者洁白,因含杂质而呈浅绿、浅黄或褐色块状者油脂光泽1~2 2.5~2.8伊利石是介于云母和高岭石及蒙脱石间的中间矿物可用于制作钾肥、高级涂料及填料、陶瓷配件、高级化妆品、土壤调整剂、家禽饲料添加剂、高层建筑的骨架配料和水泥配料、核工业的污染净化和环境保护。

煅烧温度对高岭土颗粒尺寸的影响研究高岭土是一种常见的黏土矿物，由于其独特的性质和广泛的应用领域，对其性质和特性的研究一直备受关注。

其中，煅烧温度是影响高岭土颗粒尺寸的重要因素之一。

本文将探讨煅烧温度对高岭土颗粒尺寸的影响，并给出相应的研究结果和结论。

高岭土是一种层状矿物，其层状结构由硅酸四面体和氧化铝八面体两种基本单元组成。

在煅烧过程中，高岭土中的结构会发生改变，从而影响颗粒尺寸。

煅烧温度的变化对高岭土的结构和性质产生了显著影响。

研究表明，在较低的煅烧温度下，高岭土颗粒的尺寸会逐渐增大。

这是由于煅烧过程中，层状结构的氧化铝八面体会逐渐聚集形成较大的颗粒，使得颗粒尺寸增大。

煅烧温度越高，颗粒尺寸的增大越明显。

然而，在一定煅烧温度范围内，随着温度的进一步升高，高岭土颗粒尺寸会逐渐减小。

这是因为在较高的温度下，高岭土颗粒内部发生了一系列的结构变化。

氧化铝八面体的聚集程度降低，颗粒内部的层状结构发生破坏，导致颗粒尺寸的减小。

此外，研究还发现煅烧温度还会影响高岭土颗粒表面的结构和性质。

随着煅烧温度的升高，高岭土颗粒表面的比表面积逐渐增大。

这是由于高温下，颗粒内部的结构发生改变，导致表面积的增大。

同时，煅烧温度的升高还会改变高岭土颗粒表面的化学成分，使之更易于与其他物质发生反应。

综上所述，煅烧温度对高岭土颗粒尺寸有着显著的影响。

在较低温度下，高岭土颗粒尺寸逐渐增大，而在较高温度下，颗粒尺寸则逐渐减小。

此外，煅烧温度还能影响高岭土颗粒表面的结构和性质。

这些研究结果对于理解和控制高岭土的性质具有重要意义。

高岭土作为一种重要的工业材料，广泛应用于陶瓷、建筑材料、涂料、塑料等领域。

通过调控煅烧温度，可以调整高岭土颗粒的尺寸和表面性质，从而满足不同领域对其性能的需求。

因此，深入研究煅烧温度对高岭土颗粒尺寸的影响，对于高岭土的合理利用和应用具有重要的指导意义。

未来的研究中，可以进一步探究煅烧温度对高岭土颗粒尺寸的影响机制，并寻找更加有效的控制方法。
