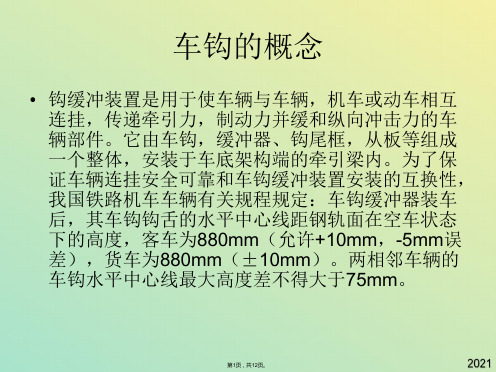

车钩缓冲装置是用于使车辆与车辆，机车或动车相互连挂，传递牵引力，制动力并缓和纵向冲击力的车辆部件。
它由车钩，缓冲器、钩尾框，从板等组成一个整体，安装于车底架构端的牵引梁内。
为了保证车辆连挂安全可靠和车钩缓冲装置安装的互换性，我国铁路机车车辆有关规程规定：车钩缓冲器装车后，其车钩钩舌的水平中心线距钢轨面在空车状态下的高度，客车为880mm（允许+10mm，-5mm误差），货车为880mm（±10mm）。
两相邻车辆的车钩水平中心线最大高度差不得大于75mm。
[查看词条]位于机车或车辆两端，用于实现相互连挂、传递牵引力或压缩力及缓和纵向冲击的部件。
由车钩、缓冲器和其他配件组成（图1 ）。
车钩缓冲装置安装在底架两端的牵引梁内。
机车或车辆承受冲击时车钩受压，推动钩尾框和前从板向后移动，冲击力经缓冲器传至后从板。
此时后从板为后从板座所阻挡不能移动。
列车牵引时车钩受拉，通过钩尾销带动钩尾框和后从板向前移动，牵引力经缓冲器传至前从板，此时前从板为前从板座所阻挡不能移动。
在这两种情况下，缓冲器都会受到压缩,起吸收能量、缓和纵向冲击的作用,并把冲击力或牵引力传给牵引梁。
车钩在两车之间实现相互连挂并传递纵向力（牵引力或压缩力）的部件。
发展概况早期的车钩是非自动的，工作人员要进入两车之间用手工摘挂，容易造成人身事故。
19世纪60年代美国铁路开始出现自动车钩，到90年代末全路实现了自动车钩化，1916年实现自动车钩的标准化。
日本铁路经过七年准备后,在1925年7月17日一举将原有链钩换成自动车钩。
苏联铁路在1951～1957年实现了自动车钩化。
自动车钩在车辆碰撞时可使两车自行连挂，而且从外侧操纵提钩杆便能实现连挂车辆的摘解，从而可提高列车的编解作业效率，并保证工作人员的人身安全。
欧洲一些国家的铁路目前主要仍用螺杆链环式非自动车钩。
中国铁路在19世纪末开始采用自动车钩。
20世纪50年代初期实现了自动车钩的钩型统一和标准化，并在此基础上研制和使用高强度的车钩。

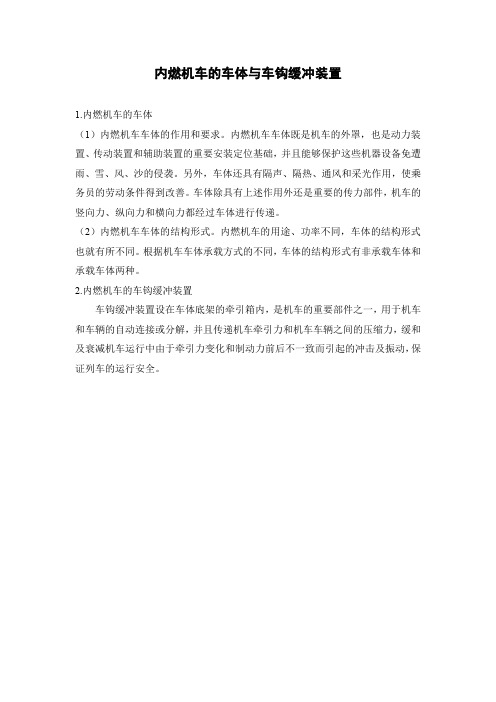

内燃机车的车体与车钩缓冲装置
1.内燃机车的车体
（1）内燃机车车体的作用和要求。
内燃机车车体既是机车的外罩，也是动力装置、传动装置和辅助装置的重要安装定位基础，并且能够保护这些机器设备免遭雨、雪、风、沙的侵袭。
另外，车体还具有隔声、隔热、通风和采光作用，使乘务员的劳动条件得到改善。
车体除具有上述作用外还是重要的传力部件，机车的竖向力、纵向力和横向力都经过车体进行传递。
（2）内燃机车车体的结构形式。
内燃机车的用途、功率不同，车体的结构形式也就有所不同。
根据机车车体承载方式的不同，车体的结构形式有非承载车体和承载车体两种。
2.内燃机车的车钩缓冲装置
车钩缓冲装置设在车体底架的牵引箱内，是机车的重要部件之一，用于机车和车辆的自动连接或分解，并且传递机车牵引力和机车车辆之间的压缩力，缓和及衰减机车运行中由于牵引力变化和制动力前后不一致而引起的冲击及振动，保证列车的运行安全。
铁路客车车钩缓冲装置作者 朱信科内容提要:本文叙述了铁路客车车钩缓冲装置在铁路客车中的作用，介绍了车钩缓冲装置的发展过程，重点介绍了车钩缓冲装置的常用类型和特性，及其在各种车辆中的应用情况，对客车设计中的有关车钩缓冲系统的选用和处理将有积极的帮助。
※ ※ ※1车钩的发展概况车钩缓冲装置是车辆最基本的也是最重要的部件之一，位于机车与车辆或车辆与车辆之间，用于实现相互连挂、传递牵引力或压缩力及缓和纵向冲击的部件。
早期的车钩是非自动的，工作人员要进入两车之间用手工摘挂，容易造成人身事故。
19世纪60年代美国铁路开始出现自动车钩，到90年代末全路实现了自动车钩化，1916年实现自动车钩的标准化。
日本铁路经过七年准备后,在1925年7月17日一举将原有链钩换成自动车钩。
苏联铁路在1951～1957年实现了自动车钩化。
自动车钩在车辆碰撞时可使两车自行连挂，而且从外侧操纵提钩杆便能实现连挂车辆的摘解，从而可提高列车的编解作业效率，并保证工作人员的人身安全。
欧洲一些国家的铁路目前仍在使用螺杆链环式非自动车钩。
中国铁路在19世纪末开始采用自动车钩。
20世纪50年代初期实现了自动车钩的钩型统一和标准化，并在此基础上研制开发了高强度的车钩。
20世纪80年代后25B和25G以及25K型客车上使用的车钩缓冲系统为15号车钩（15号高强度、15号小间隙）车钩配G1型缓冲器，从2004年起，中国铁路客运车辆装备及其技术飞速发展，车钩缓冲装置的技术也随之日新月异，到目前，铁路客车车钩缓冲装备现状与以前相比已经大为不同。
25T型客车普遍采用以刚性连接的密接式车钩缓冲装置。
另外，大量新型车钩缓冲装置已经成为动车组、城市轨道车辆等不同系列车型的标准连接设备。
2 车钩形式按车钩的连接方式主要分为自动车钩和非自动车钩两大类。
目前尚在使用的非自动车钩是螺杆链环式车钩。
自动车钩基本上有两种类型。
一种是詹尼式车钩的发展型，具有闭锁、开锁、全开三态，美国、中国、日本等国铁路所使用的车钩属于这种类型。
- 54 -CHINA RAILWAY 2015/10钩缓冲装置是用于使车辆与车辆、机车与车辆之间相互连挂、传递和缓和列车在运行时所产生牵引力和冲击力的车辆部件，对车辆的安全运输起着重要的保障作用。
随着我国铁路运输速度和荷载的不断增大，由于日常车钩缓冲装置检修和运用不到位，车钩故障时有发生。
1 车钩分离故障情况分析青藏铁路公司西宁东车辆段格尔木货车检修车间日常检修的车钩、钩舌、钩尾框等车钩缓冲配件的报废率一般在1%、10.42%、1.3%左右，2015年上半年运用车间发现首尾车钩三态不良10件、从板铆钉折断2件、沿线无列检装车点察尔汗3次出现推铁变形问题。
此外，中国铁路总公司近几年通报的铁路货车车钩故障中：2009年2月23日，20073次货物列车钩腕断裂，断裂面绝大部分为新痕，仅有3处较小旧痕，车钩冲击座及端梁存在撞击痕迹；2012年12月5日，15613次列车钩舌断裂造成车钩分离，钩舌制造缺陷，强度不足；2013年11月，10702次列车13号车钩下锁销违规修，防跳失效造成车钩分离；2014年6月16日，40197次列车P 64AK 3502165钩尾销插托螺栓窜出、螺母丢失，造成车钩分离；2013年11月23日，20036次列车因装卸过程中碰弯钩提杆，防跳插销弯曲、失效，钩提杆不入槽，造成17型车钩分离。
以上问题说明，车钩缓冲装置配件故障、车钩分离事故主要与日常车辆连挂因素和车辆配件检修工艺质量高低有关。
车钩缓冲装置故障分析与处理闫超：青藏铁路公司西宁东车辆段，工程师，青海 格尔木，816000摘 要：车钩缓冲装置作为列车连挂的重要部件，在保障列车行车安全中起着至关重要的作用，车钩缓冲装置故障会对行车安全造成不可想象的危险。
根据车钩缓冲装置的作用原理，结合车钩分离案例进行剖析，分析车钩分离事故产生的原因，并提出相应的预防措施和应急处理方法。
关键词：车钩缓冲装置；车钩分离；车钩破损中图分类号：U270.34 文献标识码：A 文章编号：1001-683X（2015）10-0054-03车 Copyright©博看网 . All Rights Reserved.车钩缓冲装置故障分析与处理 闫超2 列车分离原因2.1 列车分离概念和形式相互连挂的车辆由于车钩缓冲装置故障，造成列车运行中解体，一般表现在钩缓配件断裂、自动开钩或闭锁位脱钩，经常伴随软管断裂并产生紧急制动。
