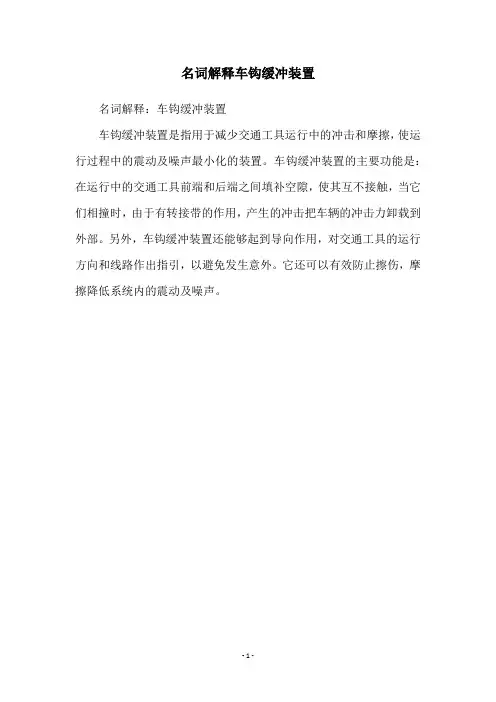

名词解释:车钩缓冲装置
车钩缓冲装置是指用于减少交通工具运行中的冲击和摩擦,使运行过程中的震动及噪声最小化的装置。
车钩缓冲装置的主要功能是:在运行中的交通工具前端和后端之间填补空隙,使其互不接触,当它们相撞时,由于有转接带的作用,产生的冲击把车辆的冲击力卸载到外部。
另外,车钩缓冲装置还能够起到导向作用,对交通工具的运行方向和线路作出指引,以避免发生意外。
它还可以有效防止擦伤,摩擦降低系统内的震动及噪声。
- 1 -。
第四章车钩缓冲装置4.1 车钩及钩尾框4.1.1 车钩各零部件须全部分解,钩体、钩舌、钩腔内配件、钩舌销、钩尾框、钩尾销、牵引杆、钩尾销插托均须抛丸除锈,外表面清洁度须达到GB/T8923规定的Sa2级,局部不低于Sa1级。
4.1.2 钩体、钩舌、钩舌销、钩尾框、钩尾销、16型车钩转动套、牵引杆、钩尾销插托须进行湿法磁粉探伤,探伤部位裂纹焊修后须复探。
钩舌、钩体、钩尾框、16型车钩转动套、牵引杆的探伤部位如下:4.1.2.1 钩舌内侧面及上、下弯角处,13号、13A型、13B型如图4-1阴影部分所示,16型如图4-2阴影部分所示。

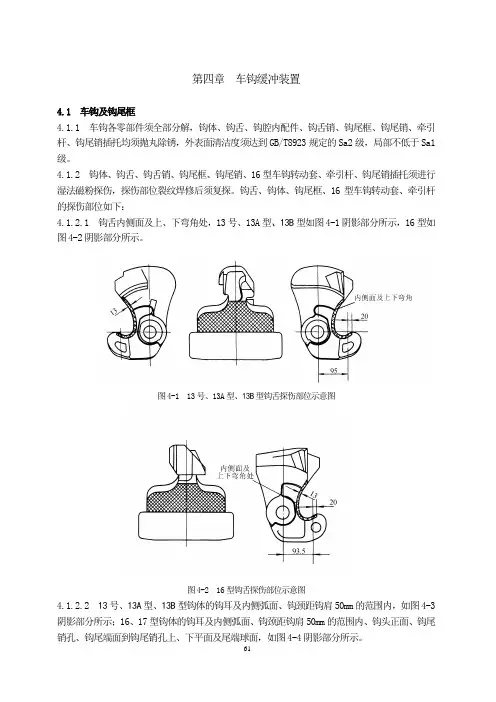

图4-1 13号、13A型、13B型钩舌探伤部位示意图图4-2 16型钩舌探伤部位示意图4.1.2.2 13号、13A型、13B型钩体的钩耳及内侧弧面、钩颈距钩肩50mm的范围内,如图4-3阴影部分所示;16、17型钩体的钩耳及内侧弧面、钩颈距钩肩50mm的范围内、钩头正面、钩尾销孔、钩尾端面到钩尾销孔上、下平面及尾端球面,如图4-4阴影部分所示。
图4-3 13号、13A型、13B型钩体探伤部位示意图(a) 16型钩体探伤部位示意图(b) 17型钩体探伤部位示意图图4-4 16、17型钩体探伤部位示意图4.1.2.3 13号、13A型、13B型钩尾框后端上、下弯角50mm范围内及钩尾框两内侧面,如图4-5阴影部分所示; 16、17型钩尾框前、后端上、下内弯角50mm范围内及钩尾框两内侧面,如图4-6阴影部分所示。
(a) 13号钩尾框探伤部位示意图(b) 13A型、13B型钩尾框探伤部位示意图图4-5 13号、13A型、13B型钩尾框探伤部位示意图(a) 16型钩尾框探伤部位示意图(b) 17型钩尾框探伤部位示意图图4-6 16、17型钩尾框探伤部位示意图4.1.2.4 16型车钩转动套前端面。
4.1.2.5 牵引杆钩尾孔后端上下边缘、钩尾端部球面、钩尾端部上下平面,如图4-7所示。
第七章大型养路机械车钩缓冲装置第一节概述车钩缓冲装置简称钩缓装置。
在各种铁道车辆上,都设置有车钩缓冲装置,它是铁道车辆最基本的也是最重要的部件之一。
它用来连接列车各车辆使之彼此保持一定距离,并且传递和缓和列车在运行中或在调车时所产生的纵向力和冲击力。
车钩缓冲装置由车钩、缓冲器及其它附属零部件组成,车钩和钩尾框通过钩尾销连成一体,如图7-1所示。
1图7-1 车钩缓冲装置组成1—车钩;2—车钩托梁;3—牵引梁;4—前从板座;5—钩尾销;6—钩尾销螺栓;7—钩尾框托板;8—钩尾框;9—后从板座;10—后从板;11—缓冲器;12—前从板;13—冲击座。
在车钩缓冲装置中,车钩是用来连接车辆和传递牵引力及冲击力的;缓冲器是用来缓和列车运行及调车作业时车辆之间的冲撞,吸收冲击动能,减小车辆相互冲击时所产生的动力作用;从板、钩尾销和钩尾框则起着传递纵向力(牵引力或冲击力)的作用。
因此,车钩缓冲装置具有以下三种功能:①连接——使车辆与车辆之间能够联挂和摘解,并保持一定的距离。
②牵引——把动车的牵引力传递给其它车辆。
③缓冲——缓和与衰减运行中由于牵引力的变化和制动力前后不一致而引起的冲击与振动。
车钩缓冲装置一般组成一个整体安装在车底架两端的牵引梁内,其前、后从板及缓冲器卡装在牵引梁的前、后从板座之间,下部靠钩尾框托板与车钩托梁托住。
车钩缓冲装置在车辆上的安装位置如图7-2a 所示。
在铁道车辆的运行过程中,车钩缓冲装置主要承受拉力或压力,受力状态可参见图7-2b及图7-2c 所示。
当车辆被牵引(即承受拉力)时,作用力的传递顺序为:车钩—→钩尾销—→钩尾框—→后从板—→缓冲器—→前从板—→前从板座—→车架牵引梁当车辆被压缩(即承受压力)时,冲击力的传递顺序为:车钩—→钩尾销—→钩尾框—→前从板—→缓冲器—→后从板—→后从板座—→车架牵引梁164165由此可知,车钩缓冲装置无论承受牵引力或冲击力,都要通过缓冲器将牵引力或冲击力传递给牵引梁,这样,就能使牵引力传递平稳,冲击力得到缓和、衰减,从而改善运行品质,保护车辆不受损坏。
