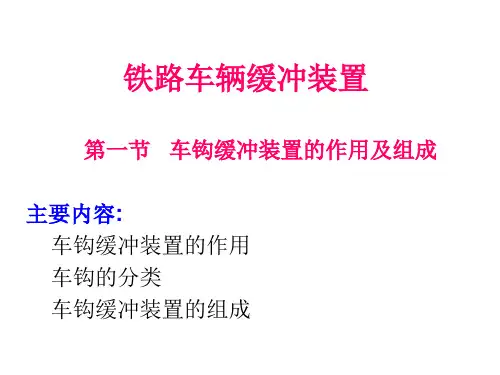

铁路车辆缓冲装置

车钩缓冲装置的组成车钩缓冲装置是一种用于火车和铁路车辆的安全设备，主要用于缓解车厢之间的碰撞冲击力，保护乘客和车辆安全。

它由以下几个部分组成：1. 顶板：车钩缓冲装置的顶部是一个坚固的钢制顶板，用于连接车厢和缓冲装置。

顶板的设计采用了弯曲结构，能够吸收和分散冲击力，减少碰撞对车厢的损坏。

2. 缓冲装置：车钩缓冲装置的核心部分是缓冲装置，通常由弹簧和减震器组成。

弹簧可以吸收和蓄积能量，并在碰撞发生时释放能量，减轻车厢的震动和冲击。

减震器则能够调节缓冲装置的刚度和稳定性，在碰撞时提供稳定的缓冲效果。

3. 车钩：车钩是连接车厢的关键零部件，它负责承担牵引和拉力传递的功能。

车钩的设计通常采用了精确的几何形状和特殊的材料，以确保在拉力或冲击下保持稳定和可靠的连接。

除了以上三个基本组成部分之外，车钩缓冲装置还包括一些辅助装置，如防撞块、防撞墩等。

防撞块通常位于车厢底部和车钩之间，能够吸收和分散部分碰撞力量，降低车厢的损坏程度。

防撞墩则用于限制车厢之间的最小间隔，以增加安全性。

车钩缓冲装置的安装和维护非常重要，需要经过专业人员的指导和操作。

在安装过程中，应注意车钩和缓冲装置的准确位置和结构配合，确保其正常工作。

同时，定期检查和维护车钩缓冲装置，保持其良好状态，以提高火车和铁路车辆的运行安全。

总而言之，车钩缓冲装置是一种重要的火车和铁路车辆安全设备，通过合理的结构和材料组合，能够有效缓解车厢之间的碰撞冲击力，保护乘客和车辆的安全。

在使用过程中，需要注意其安装和维护，以确保其正常工作。

第七章大型养路机械车钩缓冲装置第一节概述车钩缓冲装置简称钩缓装置。

在各种铁道车辆上，都设置有车钩缓冲装置，它是铁道车辆最基本的也是最重要的部件之一。

它用来连接列车各车辆使之彼此保持一定距离，并且传递和缓和列车在运行中或在调车时所产生的纵向力和冲击力。

车钩缓冲装置由车钩、缓冲器及其它附属零部件组成，车钩和钩尾框通过钩尾销连成一体，如图7-1所示。

1图7-1 车钩缓冲装置组成1—车钩；2—车钩托梁；3—牵引梁；4—前从板座；5—钩尾销；6—钩尾销螺栓；7—钩尾框托板；8—钩尾框；9—后从板座；10—后从板；11—缓冲器；12—前从板；13—冲击座。

在车钩缓冲装置中，车钩是用来连接车辆和传递牵引力及冲击力的；缓冲器是用来缓和列车运行及调车作业时车辆之间的冲撞，吸收冲击动能，减小车辆相互冲击时所产生的动力作用；从板、钩尾销和钩尾框则起着传递纵向力（牵引力或冲击力）的作用。

因此，车钩缓冲装置具有以下三种功能：①连接——使车辆与车辆之间能够联挂和摘解，并保持一定的距离。

②牵引——把动车的牵引力传递给其它车辆。

③缓冲——缓和与衰减运行中由于牵引力的变化和制动力前后不一致而引起的冲击与振动。

车钩缓冲装置一般组成一个整体安装在车底架两端的牵引梁内，其前、后从板及缓冲器卡装在牵引梁的前、后从板座之间，下部靠钩尾框托板与车钩托梁托住。

车钩缓冲装置在车辆上的安装位置如图7-2a 所示。

在铁道车辆的运行过程中，车钩缓冲装置主要承受拉力或压力，受力状态可参见图7-2b及图7-2c 所示。

当车辆被牵引（即承受拉力）时，作用力的传递顺序为：车钩—→钩尾销—→钩尾框—→后从板—→缓冲器—→前从板—→前从板座—→车架牵引梁当车辆被压缩（即承受压力）时，冲击力的传递顺序为：车钩—→钩尾销—→钩尾框—→前从板—→缓冲器—→后从板—→后从板座—→车架牵引梁164165由此可知，车钩缓冲装置无论承受牵引力或冲击力，都要通过缓冲器将牵引力或冲击力传递给牵引梁，这样，就能使牵引力传递平稳，冲击力得到缓和、衰减，从而改善运行品质，保护车辆不受损坏。

铁路货车车钩缓冲装置常见故障的分析与处理发表时间：2020-12-15T10:19:49.700Z 来源：《科学与技术》2020年22期作者：苑少鹏[导读] 随着铁路货车运行速度和周转率的提高，货车载重和牵引吨位的增加苑少鹏中国铁路北京局集团有限公司天津车辆段天津市 300012摘要：随着铁路货车运行速度和周转率的提高，货车载重和牵引吨位的增加，列车纵向冲动非线性增大，车钩、缓冲器、车体等关键部件的磨损加剧，故障率明显增加。

车钩缓冲装置是铁路车辆的基本组成部分。

它将机车与车辆、车辆与车辆连接在一起，组成一列列车，完成旅客和货物的运输。

它还传输和缓冲车辆在运行过程中产生的一系列牵引力和冲击力。

在货物列车运行中，车钩缓冲装置故障率高，解钩、断钩等车钩损坏故障对安全生产影响很大。

掌握车钩缓冲装置的使用故障，从检修源头和使用技术检查等方面采取预防措施，可以保证铁路货车的安全运行。

关键词：车钩；缓冲器；故障处理车钩缓冲装置是用于使车辆与车辆，机车与车辆之间相互连挂、传递和缓和列车在运行时所产生牵引力和冲击力的车辆部件，对车辆的安全运输起着重要的保障作用。

随着我国铁路运输速度和荷载的不断增大，由于日常车钩缓冲装置检修和运用不到位，车钩故障时有发生。

一、铁路货车车钩缓冲装置的工作原理车钩缓冲装置的主要作用是对列车在正常行驶过程当中出现产生的牵引力或者在启动、刹车灯情况下的相应作用力或者震动进行缓冲，从而有效的提高列车的使用寿命以及降低破损程度，其中的缓冲器装置主要的功能就是对列车之间所产生的相互作用力或者冲击震动进行消散，从而在很大程度上降低这种作用力和冲击震动对列车所造成的破坏，这种装置的基本原理就是通过对具有压缩性质的弹性元器件进行合理的利用来缓解这些作用力或者冲击震动，并且这些弹性元器件还能够在发生形变的过程当中利用相应的摩擦或者阻尼对冲击能量进行充分的吸收，从而形成对铁路货车的缓冲作用。

这种缓冲器根据其工作的方式大致可以分为摩擦式缓冲器、橡胶式缓冲器以及液压式缓冲器等。

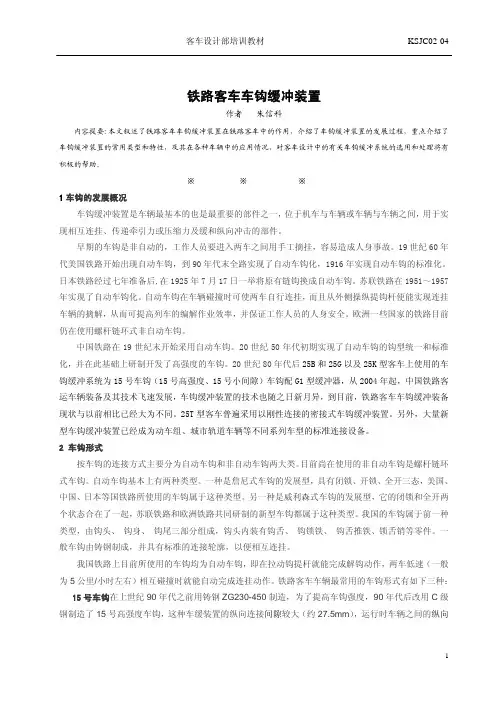

铁路客车车钩缓冲装置作者 朱信科内容提要:本文叙述了铁路客车车钩缓冲装置在铁路客车中的作用，介绍了车钩缓冲装置的发展过程，重点介绍了车钩缓冲装置的常用类型和特性，及其在各种车辆中的应用情况，对客车设计中的有关车钩缓冲系统的选用和处理将有积极的帮助。

※ ※ ※1车钩的发展概况车钩缓冲装置是车辆最基本的也是最重要的部件之一，位于机车与车辆或车辆与车辆之间，用于实现相互连挂、传递牵引力或压缩力及缓和纵向冲击的部件。

早期的车钩是非自动的，工作人员要进入两车之间用手工摘挂，容易造成人身事故。

19世纪60年代美国铁路开始出现自动车钩，到90年代末全路实现了自动车钩化，1916年实现自动车钩的标准化。

日本铁路经过七年准备后,在1925年7月17日一举将原有链钩换成自动车钩。

苏联铁路在1951～1957年实现了自动车钩化。

自动车钩在车辆碰撞时可使两车自行连挂，而且从外侧操纵提钩杆便能实现连挂车辆的摘解，从而可提高列车的编解作业效率，并保证工作人员的人身安全。

欧洲一些国家的铁路目前仍在使用螺杆链环式非自动车钩。

中国铁路在19世纪末开始采用自动车钩。

20世纪50年代初期实现了自动车钩的钩型统一和标准化，并在此基础上研制开发了高强度的车钩。

20世纪80年代后25B和25G以及25K型客车上使用的车钩缓冲系统为15号车钩（15号高强度、15号小间隙）车钩配G1型缓冲器，从2004年起，中国铁路客运车辆装备及其技术飞速发展，车钩缓冲装置的技术也随之日新月异，到目前，铁路客车车钩缓冲装备现状与以前相比已经大为不同。

25T型客车普遍采用以刚性连接的密接式车钩缓冲装置。

另外，大量新型车钩缓冲装置已经成为动车组、城市轨道车辆等不同系列车型的标准连接设备。

2 车钩形式按车钩的连接方式主要分为自动车钩和非自动车钩两大类。

目前尚在使用的非自动车钩是螺杆链环式车钩。

自动车钩基本上有两种类型。

一种是詹尼式车钩的发展型，具有闭锁、开锁、全开三态，美国、中国、日本等国铁路所使用的车钩属于这种类型。

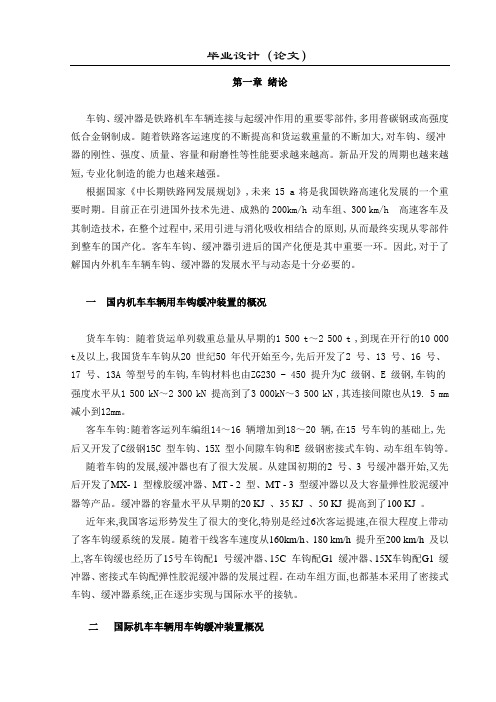

第一章绪论车钩、缓冲器是铁路机车车辆连接与起缓冲作用的重要零部件,多用普碳钢或高强度低合金钢制成。

随着铁路客运速度的不断提高和货运载重量的不断加大,对车钩、缓冲器的刚性、强度、质量、容量和耐磨性等性能要求越来越高。

新品开发的周期也越来越短,专业化制造的能力也越来越强。

根据国家《中长期铁路网发展规划》,未来15 a将是我国铁路高速化发展的一个重要时期。

目前正在引进国外技术先进、成熟的200km/h 动车组、300 km/h 高速客车及其制造技术，在整个过程中,采用引进与消化吸收相结合的原则,从而最终实现从零部件到整车的国产化。

客车车钩、缓冲器引进后的国产化便是其中重要一环。

因此,对于了解国内外机车车辆车钩、缓冲器的发展水平与动态是十分必要的。

一国内机车车辆用车钩缓冲装置的概况货车车钩: 随着货运单列载重总量从早期的1 500 t～2 500 t ,到现在开行的10 000 t及以上,我国货车车钩从20 世纪50 年代开始至今,先后开发了2 号、13 号、16 号、17 号、13A 等型号的车钩,车钩材料也由ZG230 - 450 提升为C 级钢、E 级钢,车钩的强度水平从1 500 kN～2 300 kN 提高到了3 000kN～3 500 kN ,其连接间隙也从19. 5 mm 减小到12mm。

客车车钩:随着客运列车编组14～16 辆增加到18～20 辆,在15 号车钩的基础上,先后又开发了C级钢15C 型车钩、15X 型小间隙车钩和E 级钢密接式车钩、动车组车钩等。

随着车钩的发展,缓冲器也有了很大发展。

从建国初期的2 号、3 号缓冲器开始,又先后开发了MX- 1 型橡胶缓冲器、MT - 2 型、MT - 3 型缓冲器以及大容量弹性胶泥缓冲器等产品。

缓冲器的容量水平从早期的20 KJ 、35 KJ 、50 KJ 提高到了100 KJ 。

近年来,我国客运形势发生了很大的变化,特别是经过6次客运提速,在很大程度上带动了客车钩缓系统的发展。

铁路车辆缓冲器的工作原理铁路车辆缓冲器是一种用于减缓车辆冲击力的装置，主要用于恢复道路和铁路车辆之间的能量，并保护乘客、货物和车辆不受冲击力的伤害。

其工作原理主要有以下几个方面：1. 原理概述铁路车辆在行驶过程中，会由于列车的刹车、加速或其他因素而产生冲击力，如果没有缓冲装置，这种冲击力将会由车辆直接传递给铁路道路、车辆和乘客等，导致车辆的损坏和乘客的不适。

而铁路车辆缓冲器的作用就是在列车的冲击力作用下，吸收和消散部分冲击能量，从而减小冲击力的影响。

2. 弹性元件铁路车辆缓冲器的关键部分是弹性元件，一般采用弹簧或气垫等材料来实现。

当列车遇到冲击力时，弹性元件会被压缩、拉伸或压缩-拉伸组合变形，吸收和储存冲击能量。

3. 能量消散和转移铁路车辆缓冲器通过能量消散和转移来减小冲击力的作用。

当弹性元件受到冲击力时，它会通过变形将部分能量转移到缓冲装置的其他部分，比如阻尼器。

阻尼器是另一个重要的组成部分，可以通过摩擦或液压等方式将能量转化为热能和其他形式的能量，从而减小冲击力的影响。

4. 结构设计铁路车辆缓冲器的结构设计也是保证其正常工作的重要因素。

一般来说，缓冲器的设计要考虑到列车运行的速度、负载以及铁路道路的情况等。

合理的结构设计可以提高缓冲器的效率，并降低维护成本。

5. 系统安全铁路车辆缓冲器在设计和使用过程中，需要严格按照相关标准和规定进行。

这包括缓冲器的质量检测、使用寿命以及定期维护等。

只有保证缓冲器的安全性和可靠性，才能确保乘客和货物的安全和顺利运输。

总结起来，铁路车辆缓冲器通过弹性元件的变形、能量消散和转移以及合理的结构设计来减小冲击力的影响。

在铁路交通中，它发挥着重要的作用，保护乘客和货物的安全，同时也减少了对铁路道路和车辆的损坏。

因此，铁路车辆缓冲器的工作原理的研究和改进具有重要的实际意义。
