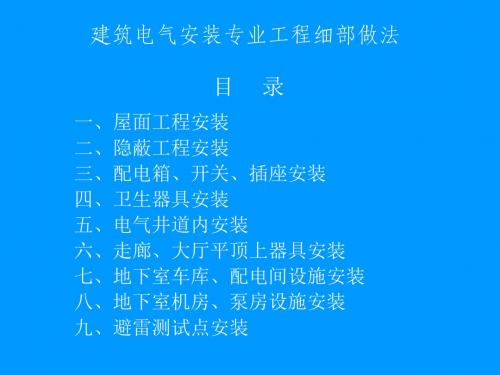

建筑机电安装精品工程细部做法图文详解目录一、屋面工程安装二、隐蔽工程安装三、配电箱、开关、插座安装四、卫生器具安装五、管、电井道内安装六、走廊、大厅平顶上器具安装七、地下室车库、配电间设施安装八、地下室机房、泵房设施安装九、室外消防接合器、避雷测试点安装十、管、电、风细部安装第一部分屋面工程安装（管/电风/设备等）搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护采用避雷针做设备防雷接闪器，避雷接地效果好。

设备机组下安装减振器，可减少振动及噪音屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。

支架底部、风管出口均做收口处理，整体布局和谐美观。

屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。

屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。

排水管出墙面，用石材拼成六角形装饰圈。

挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。

保温管道金属保护壳制作精美，接口搭接顺水保护壳制作工艺精湛，管道上返处设置固定支架。

屋面空调管道布局合理、阀门高度统一屋面管道用途、流向、色标标识齐全。

人性化提示：小心碰头、请勿踩踏。

屋面管道支架排列整齐、浑然一体屋面管道、支架设置规范，排布整齐，与屋面浑然一体。

保护壳制作工艺精湛。

阀门及开、关方向标识明显。

成排管道安装直线部分互相平行，弯曲部分曲率半径一致。

通气管制作成罗马柱，牢固美观。

桥架与支架排列整齐，制作工艺精细。

蘑菇型的通气管是安装技术与艺术的结合。

通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。

屋面透气管制作成庭院灯形状，美观高雅，灯杆接地规范。

屋面气压罐采用不锈钢管单独设避雷针，与屋面避雷忘就近连接。

屋面管道支架采用大理石干挂外包，与屋面材质一致。

29张电气工程施工流程的工艺示例图，现场就是这样干!来源：建筑工程鲁班联盟如有侵权，请联系删除电气工程是机电安装五大分部之一，也是贯穿建筑工程施工全过程的重要内容，本文是基于工程实例对电气工程施工主要流程的工艺解读，可供大家参考实施！电气工程施工工艺流程图▼下面从四个方面实例解读电气施工主要工艺▼①防雷接地装置施工②线槽桥架安装③末端安装④高低压配电房施工一防雷接地装置施工1）防雷接地施工质量要求· 质量要求表注意：焊好后应清除药皮，焊接点除埋设在混凝土内的不作处理外，其余的焊点均需采取防腐措施：刷防锈漆一道，银粉漆两遍。

2）防雷引下线施工要点· 避雷引下线暗敷设做法利用结构柱内主筋作引下线时，每条引下线不得少于两根主筋，每根主筋直径不能小于Ф16㎜，防雷引下线位置最好对称，引下线间距不应大于25m。

按设计要求找出全部主筋位置，用油漆做好标记，距室外地面0.5m处焊接断接卡子，随钢筋逐层串联焊接至顶层，并焊接出屋面一定长度的引下线Ф12㎜的镀锌圆钢，以备与避雷带连接。

柱内引下线与梁内均压环可靠焊接，采用双面焊接，焊缝双面焊接长度大于6D，下端与建筑物桩基钢筋及基础底梁钢筋的两根主筋焊接。

每层各引下点焊接后，隐蔽之前，均应请现场施工员及监理进行隐检，同时应填写隐检记录。

3）防雷焊接要点· 卫生间等电位卫生间等电位用预留接地钢筋，与均压环可靠焊接· 引下线焊接引下线与梁内均压环可靠焊接4）屋面防雷安装工艺· 屋面防雷工艺节点平屋顶上所有凸起金属构筑物或管道等均应与避雷带连接5）避雷带（网）安装工艺· 屋面避雷带· 伸缩缝特殊处理A、屋面避雷带安装时应平直，无急弯，焊接处需做防腐且无遗漏；支架高度100mm，水平直线段支架安装间距1.5m，转弯处0.5m；避雷带在女儿墙上敷设位置要求：墙宽度≤300mm，避雷带置于女儿墙中间；墙宽度＞300mm，置于距外边缘150mm处B、引下线处刷黄绿相间色，并贴好标示牌C、建筑伸缩缝处，应设置补偿装置；补偿器须作上翻弯6）接地干线安装工艺· 接地干线· 门槛接地A、接地扁钢表面沿长度方向，每段为15～100mm，分别涂黄色和绿色相间的条纹标色，接地扁钢安装前应调直、调平B、接地扁钢距地面高度为250～300mmC、接地扁钢与建筑物墙壁间的间隙为10～15mmD、金属门框与门分别用裸铜软线与接接地二线槽桥架安装1）线槽桥架支架设置· 桥架支架设置要点平直线段桥架吊架间距1.5m~2m，如果采用吊杆支架，吊杆直径不应小于8mm，且需在过梁处应设置固定支架转弯中间位置增设一组吊架；顶层桥架距楼板距离不小于150mm，上下层桥架间距不小于150mm；桥架标识清晰2）桥架跨接要点· 桥架支架跨接要点金属电缆桥架及其支架全长应不少于2处于接地干线相连接；桥架首尾两端需与配电柜外壳或地线排可靠连接非镀锌电缆桥架间连接板的两端跨接铜芯接地线，跨接地线一定要注意线槽桥架专用接地孔上，地线的最小允许截面积不小于4mm2；连接前剔除接地螺栓下方的绝缘层3）电缆桥架内敷设工艺· 电缆敷设电缆沿桥架或者托盘敷设时，应将电缆单层敷设，排列整齐；不得有交叉，拐弯处应以最大截面积电缆允许弯曲半径为准整齐、间距均匀、用扎带绑扎牢固、挂牌标示4）桥架封堵安装工艺· 穿墙桥架封堵与土建配合，桥架穿越墙体、楼板等部位预先留孔A、线槽、桥架底板应与支吊架横担用金属螺栓固定（≤200mm，用一个螺栓固定；＞200mm，距边1/4处两个螺栓固定）B、桥架穿越墙体及楼板，应用不燃材料封堵；穿越防火分区桥架内必须做防火封堵· 穿板桥架封堵将防火枕逐层按次序在楼板洞内及电缆桥架内摆放整齐，防火枕厚度与楼板平齐，要求表面平整美观防火泥填塞密实，防火泥表面平整5）特殊位置桥架安装工艺· 其他要点室外安装桥架安装高度不能低于积雪、积水高度，同时考虑选用防水型盖板，进出室外桥架、线槽，室内须高于室外，防止雨水流入室内桥架穿越伸缩缝位置做法按图所示三末端安装1）线缆、电箱安装要点· 线缆穿管线颜色选择：保护地线为黄绿相间色，零线为淡蓝色，A相为黄色，B相为绿色，C相为红色；配电箱内部接线要排列整齐，接线端子压接牢固金属导管内导线的总截面积不宜超过其截面积的40%，同一管内的导线总数不得超过8根；管内导线不得有接头、扭结；导线在引出部分应有防止损伤的措施（一般加塑料护口），穿线前清除管内杂物及积水2）插座、开关安装要点· 插座、开关安装同一室内插座，安装高度一致；相同型号并列安装及同一室内开关安装高度一致；接线规范、牢固（建议采用接线帽）不同作用，不同大小的照明开关、调节开关与温度器等面板底部标高保持一致；开关距地面在1.2m至1.35m之间3）灯具安装要点·灯具安装安装牢固，间距合理，整齐美观大型灯具安装前，应按灯具重量的2倍做过载试验四高低压配电房施工· 配电箱安装配电箱柜台箱盘安装垂直度允许偏差为1.5‰，相互间接缝不应大于2mm，成列盘面偏差不应大于5mm，标识清晰正确。

建筑电气质量创优细部优秀做法插座线盒安装1.工艺做法根据结构500mm线和结构墙面线，确定成排线盒的高度及位置，墙内主筋上做标记，上下用两根钢筋穿接线盒，两侧加短钢筋与结构立筋焊接定位，盒口与模板面应平齐，固定端正牢靠，间距均匀。

2、基本要求线盒安装端正，间距均匀，与模板接触紧密，成排盒子标高一致、品牌一致。

明配管进箱处理1、工艺做法对于明配导管，距配电箱300mm处进行固定；箱体采用开孔器开孔，孔径与管径相一致，开孔间距均匀，边沿间距不小于20mm;进入箱体的导管端部套丝，采用锁母固定，外露2~3扣丝；箱体与导管之间、箱体与装设电气部件的门之间采用编织软铜线进行接地连接，编织软铜线两端压接接线端子。

2、基本要求管口进箱高度不大于5mm,护口齐全，一管一孔，上下索母上紧。

箱（柜）内辘1.工艺做法先将线（缆）理顺，按照100~200mm的间距用尼龙扎带进行绑扎，拐角两侧30~50mm及分支处应设扎带，按照黄色（L1）、绿色（L2）、红色（L3）、淡蓝色（N）、黄绿相间色PE）分别接入A相、B相、C相、N线、PE线端子上，多股线应压接线端子；标识，应在MPE端子排附近刻写或粘贴〃N"、〃PE〃标识，进入配电盘的外部回路应扎回路牌，进入配电盘的控制线在导线套上号码管；接地，配电箱（柜）的接地螺栓、箱门上的接地螺栓、电源进线回路的PE线、配电箱馈出各个回路的PE线、与配电箱连接金属导管均应PE端子直接连接，导通良好。

2、基本要求线（缆）绑扎牢固，相序正确，配线整齐，接地可靠，每个端子压线不多于2根。

桥架直线段连接1、工艺做法按图测量、放线、定位；支架安装时，应挂线或弹线找直,用水平尺找平，以保证成排支架安装后横平竖直；桥架用连接片连接（或连接段链接），垫圈、弹簧垫、螺母紧固，螺母应位于桥架外侧。

除镀锌桥架外，相邻段桥架之间应采用不小于4mm2软铜线做接地跨接。

在桥架外，沿桥架全长敷设不小于①8的圆钢或25×4镀锌扁钢接地干线,每个支架和接地干线可靠跨接，接地干线刷黄绿相间油漆。

电气安装施工工艺（1）电气施工工序配合土建预埋和防雷接地体及引下线敷设电缆沟、支架、金属托盘安装变配电室电气设备安装各厂房内配电箱、控制箱安装配电室至各配电箱、控制箱至各设备电缆敷设及电缆头绝缘测试、设备接线电气设备系统调试单机试车联动试车竣工交验（2）电气施工主要方法1）电气配管及穿线a、严格按照《建筑电气工程施工质量验收规范》GB50303-2002进行施工。

b、仔细审查施工图，根据线管的起点、终点，线管的路径放线测量定位。

c、由于本工程中暗敷线管的工程量较大，因此必须密切配合土建及工艺管道、工艺设备专业施工。

d、钢管要有齐全的产品质量检验资料、相关技术文件和出厂合格证。

e、钢管进厂时要进行外观检查，壁厚应均匀，不应有折扁、裂缝、砂眼、塌陷及腐蚀等现象。

f、钢管连接采用丝接，套丝不得有乱扣现象，管口应对严，外露丝扣不得多于2扣，管口应光滑平整，管内无铁屑、毛刺，并且无堵塞现象。

接头牢固紧密，并采取密封措施。

g、线管接地连接采用新的管卡跨接连接技术，塑料PVC管用直接头粘接牢固。

h、线管的弯曲半径满足R≥10D。

i、线管经过建筑物的变形缝（包括沉降缝隙、伸缩缝、抗震缝）处，均在变形缝两侧各设一个接线箱盒。

j、线管入盒（箱）时，均在盒（箱）内外两侧各加设一个锁紧螺母。

k、明配线管用管卡，镀锌管用骑马卡，塑料PVC管用U形管卡固定。

l、在线管预埋完后，未穿线缆前，管口用塑料堵头或其它物体封堵。

m、导线在线管内不得有接头和扭结，在箱（盒）内均按规定留有余量，穿线管不进入箱（盒）的管口应作好密封处理。

n、所有导线均应连接牢固，绑扎严密绝缘良好，不伤线芯，导线之间及导线对地间的绝缘电阻必须大于0.5兆欧。

o、在进行管内穿线时，应由两人配合进行，配合时动作应协调，不可硬拉或硬送。

2)电缆桥架安装a、根据设计图纸确定出各电缆桥架的安装位置。

b、根据电缆桥架的规格大小及安装位置，制作相应的型钢支吊架，采用金属膨胀螺栓固定，支吊架跨距小于2m。

行业标杆！优秀电气安装工程施工典型做法来源：筑龙电气编辑整理如有侵权，请联系删除①高低压开关柜安装（一）⑴预埋螺栓基础示意图⑵预埋件焊接基础示意⑶预埋件尺寸图⑷高压开关柜安装⑸低压开关柜安装⑹节点大样图基本要求1、基础型钢安装允许偏差：不直度每米≤1mm，全长水平度每米≤1mm，全长≤5mm；不平行度全长≤5mm。

2、安装垂直度允许偏差 1.5‰，相互间接缝≤2mm，成排盘面偏差≤5mm。

3、架及基础型钢必须接地或接零可靠，门和框架 ≤5mm；接地端子间用裸编织铜线连接，且有标识。

4、高压成套配电柜的交接试验必须符合规范要求面偏差≤5mm。

5、线路绝缘测试，馈电线路必须大于0.5MΩ ；二次回路必须大于 1MΩ 。

6 柜间二次回路耐压试验，根据规范选择合适兆欧表摇测 1min，应无闪络击穿现象。

②高低压开关柜安装（二）基本要求1、基础槽钢要立放、禁止卧放，要有明显可靠的接地。

2、配电柜、控制柜和基础型钢用螺栓固定牢固，柜体及柜基础型钢应与 PE 排做有效连接，并应符合相关规定。

3、槽钢接地不等于柜体接地。

还应从 PE排上引线压在柜体的专用接地点上（骨肋）。

4、配电柜入柜的导管排列整齐，出地面的高度一致，不低于 50mm。

管口光滑，护口齐全，管口在穿完线后封堵严密。

5、配电柜导线按相序或用途分色一致，接线牢固。

可动部位的电线、线束有外套塑料管等加强绝缘保护层，可转动部位的两端用卡子固定。

6、柜内设 N 排、PE 排，标识清晰，导线入排順直、美观。

7、金属线槽引入时，箱体开孔大小与线槽匹配，护口措施得当，且线槽与箱柜 PE 排作有效连接，并应作标识。

③配电箱（盘）明装（一）⑴配电箱在混凝土或砖墙（2）室外配电箱明装1、金属箱体必须接地或接零可靠，装有电器的可开启门。

2、电击保护和保护导体截面积符合规范要求。

3、箱盘内结线及开关动作符合规范要求，照明箱（盘）内，分别设置零线（N）和保护地线（PE 线）汇流排，零线和保护地线经汇流排配出。

电气安装工程部分一、电气安装技术标准执行：《民用建筑电气设计规范》ＪGJ/T１6－９2；《建筑电气通用图集》92DＱ8；《建筑电气安装工程质量检验评定标准》GBJ303０88。

二、工艺规范１、插座开关应严格按设计要求选择型号、规格，接线脚必须压紧导线芯，插座接线脚应按左零、右相、中间接地接线。

2、软线吊灯的软线两端须换好保险扣，吊链灯的软线应编叉在链环内。

３、灯具的金属外壳,必须做好接地保护。

4、吊灯灯具质量超过31kg时,应预埋吊钩或螺栓，软线吊灯超过1ｋｇ应加吊链,固定灯具的螺钉或螺栓应不少于两个。

５、室内灯具的安装,必须牢固、美观、对称、预位准确。

三、材料的质量控制1、所有灯具必须符合设计要求，符合国家现行有关材料质量标准，产品应有合格证及检验报告。

2、开关、插座采用优质产品，其规格必须符合设计要求及符合国家现行有关材料质量的技术标准。

四、电气照明安装工艺流程：材料准备→测定灯具位置（装饰队放线组配合）→检查灯具、开关、插座等器具→接线安装→接线核对→调试→送电运行。

五、电气安装工程质量保障措施：１、人员素质保障（１)施工人员必须持证上岗（电工证，特种作业操作证)，上岗前再接受专业技术培训，考核合格上岗。

(2）施工操作前必须逐级进行技术交底,明白所承担任务特点技术要求,施工工艺，做到心中有数,以利于多快好省地完成任务.２、材料质量保障所有电气材料在批量采购前必须提供样品,供甲方及监理公司有关人员认可后，再签订进材料合同,材料运达施工现场必须缴请甲方及监理公司有关人员，根据封存样品验货，如货不合格,则杜绝使用和存放现场。

材料使用前,落实专人专项检查，对有缺陷及不合格材料配件，杜绝使用。

六、工程的施工组织安排：各部门职责：1、水电项目经理Ａ。

对工程项目实施全面管理,贯彻实施工程质量方针、科学组织和进入施工现场的人、财、物等生产要素。

B.协调好相关单位与本公司内部各职能部门的关系。

C.深入现场，及时解决施工中出现的问题,确保工程质量。

1、电气安装工程1）系统简介：本工程强电包括电力、照明系统、等电位接地；电源由1#建筑变配电站用电缆引来。

带电体为三相四线制配电系统，系统的接地形式采用TN-S系统，PE线与N线严格分开，配电箱体与PE线可靠连接，配电方式采用树干式、放射式相结合的混合配电方式。

除配电柜落地安装外，其余电力、照明配电箱明装或暗装，底边距地1.4m；开关底边距地１.3m，暗装；普通插座、柜式空调插座底边距地0.3m，暗装；空调壁挂机插座底边距地1.8m，暗装；电力、插座及照明线路采用桥架或钢管敷设。

照明（包括事故照明）系统采用放射式供电到各楼层，事故照明灯具、安全出口指示、疏散指示灯均采用自带蓄电池，应急时间>90分钟。

2）主要施工方法（1）管线敷设：①本工程的穿线钢管采用明、暗两种敷设方式（吊顶内配管接明配管要求施工）。

暗配管连接应采用套管满焊，套管的长度为钢管外径的1.5—3倍，相连接的管口应打磨光滑，不得有毛刺，且对口处应在套管的中心，管口与箱、盒应采用套丝用锁固的方式连接。

明配管采用丝扣连接，连接处应用管卡和黄绿双色铜芯软线跨接，（包括管与管、管与盒）。

②暗设于砼地面内钢管其弯曲半径不得小于钢管直径的10倍，穿光缆钢管其弯曲半径不得小于管直径的15倍，明配管弯曲半径不得小于管直径的6倍。

③支、吊架应符合以下要求：G15～20固定点间距不得大于1.5米，G25～32固定点间距不得大于2米。

④本工程建筑主体为钢构、框架结构，在与土建配合敷设暗埋管路时，必须将管路设置于结构钢筋内侧，要依据土建结施、建施图纸准确放线定位，保证管路出口端在砌筑墙体内，并做好管口防堵措施，可采用塑料封闭管帽，内塞，包扎等。

大于G25钢管出口保护采用焊接铁板封堵。

⑤所有配管工作结束后，管内穿线宜在土建满足安装要求，并在电气设备、箱（盒）安装完毕后进行。

穿线前应将管内杂物消除干净，管口戴好护口并穿好引线。

⑥在强电配线工序中，为便于导线的区分和正确连接，规定A、B、C相的穿线线色分别为黄、绿、红，零线为黑色，开关线为白色，保护地线（PE）为黄绿双色线。
