电气安装细部做法图文

电气工程安装工艺标准（图文+图集做法）（一） 避雷针制作安装工艺标准 (1)（二） 避雷带安装及伸缩补偿工艺标准 (3)（三） 冷却水塔防雷安装工艺标准 (9)（四） 屋面管道防雷等电位跨接工艺标准 (10)（五） 设备房接地安装工艺标准 (12)（六） 不锈钢栏杆接地工艺标准 (15)（七） 路灯灯杆接地工艺标准 (16)（八） 泛光照明灯具接地工艺标准 (18)（九） 局部等电位安装工艺标准 (19)（十） 金属管道进出建筑物等电位联结工艺标准 (21)（十一） 电线导管跨接工艺标准 (23)（十二） 电气导管布置工艺标准 (25)（十三） 电气导管沿吊架安装工艺标准 (29)（十四） 电气导管过变形缝安装工艺标准 (32)（十五） 电气户外钢管安装工艺标准 (34)（十六） 槽架、线管接驳配电箱/柜安装工艺标准 (35)（十七） 槽架悬吊式安装工艺标准 (38)（十八） 槽架沿墙安装工艺标准 (41)（十九） 槽架支架接地工艺标准 (44)（二十） 露天槽架入室内安装工艺标准 (47)（二十一） 槽架过变形缝处安装工艺标准 (49)（二十二） 大跨距钢制桥架安装工艺 (51)（二十三） 槽架配件标准工艺标准 (53)（二十四） 配电房槽架布置工艺标准 (56)（二十五） 槽架穿墙（楼板）工艺标准 (58)（二十六） 暗装接地电阻测试点安装工艺标准 (61)（二十七） 室内电缆沟安装工艺标准 (62)（二十八） 板式排烟阀安装工艺标准 (66)（二十九） 母线槽安装工艺 (67)（三十） 母线槽穿墙安装工艺标准 (69)（三十一） 电缆与电机接线安装工艺标准 (71)（三十二） 单导线与设备，器具连接安装工艺标准 (74)（三十三） 双线耳端接安装工艺标准 (77)（三十四） 电缆头制作 (78)（三十五） 配电箱进出线安装工艺标准 (81)（三十六） 天花板灯盘安装工艺标准 (88)（三十七） 火灾自动报警探测器安装工艺标准 (90)（三十八） 手动报警按钮安装工艺标准 (92)（三十九） 开关、插座在装饰材料（木装饰或软包）上安装做法 (94)（四十） 接线盒套盒安装做法 (96)（四十一） 防爆灯具与电气线路安装做法 (97)三、电气工程（一）避雷针制作安装工艺标准1.适用范围适用于工业及民用建筑物屋面女儿墙等处的避雷短针的制作安装。

建筑机电安装精品工程细部做法图文详解目录一、屋面工程安装二、隐蔽工程安装三、配电箱、开关、插座安装四、卫生器具安装五、管、电井道内安装六、走廊、大厅平顶上器具安装七、地下室车库、配电间设施安装八、地下室机房、泵房设施安装九、室外消防接合器、避雷测试点安装十、管、电、风细部安装第一部分屋面工程安装（管/电风/设备等）搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护采用避雷针做设备防雷接闪器，避雷接地效果好。

设备机组下安装减振器，可减少振动及噪音屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。

支架底部、风管出口均做收口处理，整体布局和谐美观。

屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。

屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。

排水管出墙面，用石材拼成六角形装饰圈。

挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。

保温管道金属保护壳制作精美，接口搭接顺水保护壳制作工艺精湛，管道上返处设置固定支架。

屋面空调管道布局合理、阀门高度统一屋面管道用途、流向、色标标识齐全。

人性化提示：小心碰头、请勿踩踏。

屋面管道支架排列整齐、浑然一体屋面管道、支架设置规范，排布整齐，与屋面浑然一体。

保护壳制作工艺精湛。

阀门及开、关方向标识明显。

成排管道安装直线部分互相平行，弯曲部分曲率半径一致。

通气管制作成罗马柱，牢固美观。

桥架与支架排列整齐，制作工艺精细。

蘑菇型的通气管是安装技术与艺术的结合。

通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。

屋面透气管制作成庭院灯形状，美观高雅，灯杆接地规范。

屋面气压罐采用不锈钢管单独设避雷针，与屋面避雷忘就近连接。

屋面管道支架采用大理石干挂外包，与屋面材质一致。

对电气JDG管施工、管内穿线、配电箱、柜的安装、开关、插座、灯具安装、电缆桥架安装、避雷及接地装置安装、外网电缆的敷设及入户、施工用电安全等进行了实例分析,对学习有很大的帮助哦～需要的望过来!！一、电气JDG管施工1、作业条件（1)、土建完成顶板、梁支模;(2）、梁钢筋绑扎完毕；（3）、现浇板底层钢筋绑扎完毕，上层钢筋绑扎前。

施工时对每个电气设备及管路的安装做出详细的施工图以便安装的统一性.一般楼板内暗敷设预埋性管路时，交叉管路不要超过2路，多层交叉易造成电气管路埋藏过浅，易导致管路损伤.在混凝土浇筑前，电气预埋管路应做好固定，如上图，管口应密封好，管身应用钢丝绑扎在地面钢筋网上.电气管路在明敷设时应尽量隐藏在构筑物上，如在钢梁，钢柱的内侧.不可抗压性管路在直埋敷设时候的保护措施,在管路上方加设混凝土板或直接在管路上浇注混凝土。

2、材料要求（1）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷；(2) 螺纹管接头、直管接头、弯管接头外形完好、丝扣清晰。

无翘曲变形等缺陷; (3）铁制灯头盒、开关盒等的金属板厚度必须符合厂家提供的技术指标要求。

操作工艺：包括管路与管路的连接和管路与盒的连接两种情况:(1）、管路与管路的连接,直线管路采用配套的直管接头连接，管的接口应在直管接头的中心位置，即将接头插接到位。

根据管路要求采用90°直角弯管接头时，管路要插人直角弯管的承插口处，并插接到位。

然后拧紧螺母.（2）、管路与盒的连接，采用配套的爪型螺纹管接头，接头的一端按上面管接头的连接方法与管路连接,另一端使用专用扳手与盒锁紧，爪型根母护口要完好,以保证良好的接地电气通路,且不必焊跨接地线。

开关插座盒在墙体内预埋的时候应拉线统一盒体标高。

墙体内预埋的插座盒，如墙两侧同一位置均有插座时应预先控制好2插座盒位置避免墙体砌筑完成时插座盒过于突出墙体。

当预埋管路破坏砌筑墙体的时候则需对墙体填充水泥明、暗配管路敷设。

安装工程（电气工程）创优细部节点做法正文：一、建筑电气工程1、成排开关插座盒安装1.材料：穿筋盒子、钢筋、扎丝。

2.工具：水平尺、钢锯、钢卷尺、电工工具。

3.工序：测量定位→ 盒子组装→ 盒子固定。

4.工艺方法：根据结构500㎜线和结构墙面线，确定成排线盒的高度及位置，墙内主筋上做标记，上下用两根钢筋穿接线盒，两侧加短钢筋与结构立筋焊接定位，盒口与模板面应平齐，固定端正牢靠，间距均匀。

5.控制要点：安装高度、平整度。

6.质量要求：线盒安装端正，间距均匀，与模板接触紧密，成排盒子标高一致、品牌一致。

7.做法详图：8.实例图：2、明配管进箱处理1.材料：电气导管、镀锌螺栓、编织软铜线、圆钢、锁母、护口。

2.工具：电钻、开孔器、套丝工具、锉刀、弯管器。

3.工序：导管排列固定→ 箱体开孔→ 箱管连接→ 接地。

4.工艺方法：对于明配导管，距配电箱300mm处进行固定；箱体采用开孔器开孔，孔径与管径相一致，开孔间距均匀，边沿间距不小于20㎜；进入箱体的导管端部套丝，采用锁母固定，外露2～3扣丝；箱体与导管之间、箱体与装设电气部件的门之间采用编织软铜线进行接地连接，编织软铜线两端压接接线端子。

5.控制要点：管间距、导管入箱高度、接地。

6.质量要求：管口进箱高度不大于5mm，护口齐全，一管一孔，上下索母上紧。

7.做法详图：8.实例图：3、箱（柜）内接线 1.材料：接线端子、分色塑料带、尼龙扎带。

2.工具：压线钳、钢丝钳、螺丝刀、剥线钳、扳手。

3.工序：理线→ 扎线→ 接线→ 标识→ 接地。

4.工艺方法：先将线（缆）理顺，按照100～200mm的间距用尼龙扎带进行绑扎，拐角两侧30～50㎜及分支处应设扎带，按照黄色（L1 ）、绿色（L2 ）、红色（L3 ）、淡蓝色（N）、黄绿相间色PE）分别接入A相、B相、C相、N线、PE线端子上，多股线应压接线端子；标识，应在N、PE端子排附近刻写或粘贴“N”、“PE”标识，进入配电盘的外部回路应扎回路牌，进入配电盘的控制线在导线套上号码管；接地，配电箱（柜）的接地螺栓、箱门上的接地螺栓、电源进线回路的PE线、配电箱馈出各个回路的PE线、与配电箱连接金属导管均应PE端子直接连接，导通良好。

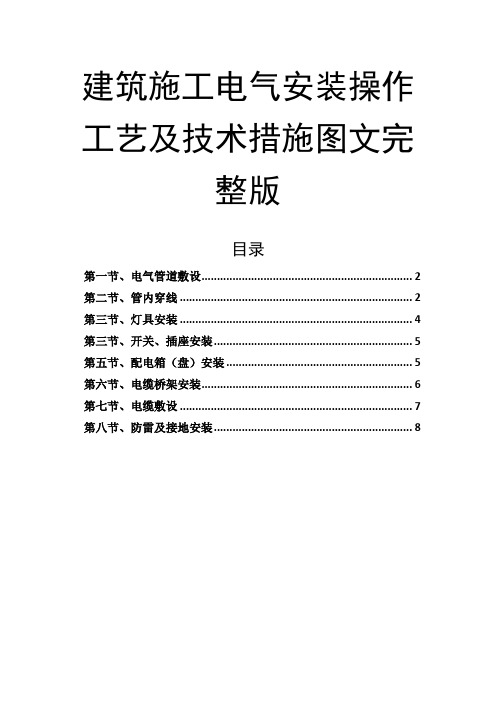

建筑施工电气安装操作工艺及技术措施图文完整版目录第一节、电气管道敷设 (2)第二节、管内穿线 (2)第三节、灯具安装 (4)第三节、开关、插座安装 (5)第五节、配电箱（盘）安装 (5)第六节、电缆桥架安装 (6)第七节、电缆敷设 (7)第八节、防雷及接地安装 (8)第一节、电气管道敷设本工程主要采用金属卡普利管。

但由于PVC 管使用日见成熟且价格相对便宜，故强电管道采用PVC 管道（火灾报警系统采用钢管），其敷设方式为暗敷：暗敷管道的工艺流程：预制加工→测定盒箱位置→管路连接→固定→变形逢处理→地线焊接→打好钢丝1）敷设于多尘或潮湿场所的管道，其连接处均应作密封处理；埋入墙或混凝土内的管道，离表面的距离为15 cm 以上。

2）埋地管道不宜穿过设备基础,在穿过建筑物基础时，应加保护套管。

3）当无弯时，每45m 加一接线盒有一弯时，每30m 加一接线盒，有两弯时，每20m 加一接线盒，有三弯时，每12m 加一接线盒。

4）所有管道在敷设前均应进行倒口，去出管内泥沙杂物，隐蔽部分在覆盖前应先检查是否有漏、错埋，并会同建设、监理方代表验收签证后方可覆盖。

5）钢管采用焊接，焊接时应采用套管连接。

第二节、管内穿线工艺流程：选择导线→穿带线→扫管→放线及断线→导线与带线的绑扎→带护口→导线连接→导线焊接→导线包扎→线路检查绝缘摇测1）相线、零线及保护地线的颜色应加以区分，用黄绿颜色的导线作保护地线，黑颜色的导线作零线。

在同一单位工程中导线颜色应统一。

2）在穿线前将布带绑扎于导线上，穿入管内来回拉动除去管内泥沙杂物。

3）同交流回路线应穿同一管内，不同回路、不同电压的导线严禁穿于同一管内。

4）接线盒、开关盒、灯头盒、插座盒内导线的预留长度为15cm，配电箱内导线预留长度应为箱体周长的50%，出户导线预留长度为1.5m。

5）导线在变形逢处，补偿装置应活动自如,导线应留一定余度。

敷设于垂直管路中的导线，当超过下列长度时，应在管口和接线盒中加以固定：截面积为50mm 及以下的导线为30m。

水电安装工程各工序做法图文解析，一看就懂！来源：建筑工程鲁班联盟按照分项施工工序流程，图文解析以下十一项水电安装工程的施工工序及做法：一、砼结构板内PVC管/盒的施工二、砼剪力墙内PVC线/管的施工三、后砌墙内PVC线管/盒的施工四、户内强/弱电箱安装五、强/弱电桥架安装六、防雷接地及等电位施工七、砼楼板上立管孔洞预留和防水套管预埋八、砼剪力墙（后砌体）内套管的预埋九、UPVC排水立管安装十、PP-R给水管安装十一、消火栓管道安装清晰明了，一看就懂，分享给朋友们参考借鉴！一、砼结构板内PVC管/盒的施工工序流程图纸固化→线盒定位、固定→线管敷设、固定→隐蔽验收→浇砼时值班看护→线管、盒清理→线管疏通→管内穿引铁丝→线盒标识→弱电线管移交控制要点图纸固化、线盒定位、线管敷设、弱电线管移交共四个方面工序流程图文解析：1、线盒固定牢固、排列整齐、预留接口方向准确2、线管弯曲半径符合要求、上下交叉合理3、线管隐蔽前监理复核坐标，进行施工质量验收4、线管、盒在浇砼前安装状态5、浇砼时派专职电工值班看护，保证线盒隐蔽6、后砌墙线管甩口排列整齐，长短一致、间距均匀7、线盒排列整齐、间距一致、盒内清洁干净8、线盒清理后及时穿引铁丝，保证管路畅通9、线盒标识清楚，便于移交和检查二、砼剪力墙内PVC线管/盒的施工工序流程墙体内线管预留→预留线盒位标高测定→泡沫板固定→砼墙体内泡沫清理→线盒固定→洞口修补→线盒打磨控制要点线管预留位置、泡沫板预埋标高和坐标、线盒安装共三个方面工序流程图文解析：1、砼剪力墙内采用泡沫板预留线盒安装位置，标高准确2、砼浇筑完成后预留线盒位的泡沫成型规矩、方正3、砼剪力墙上预留泡沫清理完成后，孔洞内干净整洁4、砼剪力墙上PVC线盒安装，标高准确5、砼剪力墙上线盒修补，填塞饱满、表面平整6、砼剪力墙上线盒安装完成后与墙面平齐三、后砌墙内PVC线管/盒的施工工序流程墙体上划线定位→开槽→垃圾清运→线盒安装→线管敷设及固定→管线疏通→管口保护→墙槽修补→空鼓检查和移交→抹灰前线盒成品保护→线盒打磨和清理控制要点划线定位、线盒安装、空鼓检查、成品保护共四个方面工序流程图文解析：1、后砌墙上开槽，槽宽度和深度符合要求，割缝顺直2、后砌墙上线盒固定，砂浆填塞饱满3、后砌墙内PVC暗配管，线管敷设顺直4、PVC线盒内管口成品保护5、后砌墙线槽修补，全部采用瓜米石填缝，表面平整、无空鼓6、抹灰完成后，线盒面冒出抹灰面1~2mm7、PVC线盒冒出抹灰面打磨,保证线盒面与墙面平整8、成排线盒标高一致、线盒面与墙面平齐9、墙面括完腻子后，线盒安装效果四、户内强/弱电箱安装工序流程砌体上留洞→箱体上开孔→箱体坐标和标高复核→箱体安装、固定→灌浆→配管→箱体成品保护和清理控制要点箱体上开孔、坐标和标高复核、灌浆、成品保护共四个方面户内强电箱安装工艺流程图文解析：1、砼墙上强电箱预留孔，洞口尺寸满足箱体安装要求2、后砌墙上强电箱预留孔，洞口尺寸满足箱体安装3、后砌体上强电箱固定，采用瓜米石填塞饱满，箱体安装标高准确，箱体上开孔符合要求4、强电箱暗配PVC管排列整齐、线管间距均匀，入箱锁扣固定牢固5、安装在有保温要求的砌体上的箱体，应预留保温板厚度，确保配电箱体与保温完成后墙面平齐6、强电箱安装完成后与装饰面平齐，标高准确，箱体内干净整洁户内弱电箱安装工艺流程图文解析：1、砼墙上弱电箱预留孔洞，固定牢靠，标高准确2、后砌体墙上弱电箱瓜米石填塞饱满，线管开孔位置准确、孔距均匀3、入箱线管排列整齐、管口封堵严密4、弱电箱安装完成与装饰平齐效果五、强/弱电桥架安装工序流程定位弹线→支架安装→支架水平、垂直度校验→桥架安装、固定、校平→支架接地扁钢敷设→扁钢搭接口焊接→扁钢上接地标识安装→桥架跨接安装→桥架标识控制要点弹线、支架安装、桥架安装、扁钢安装、跨接安装共五个方面工序流程图文解析：1、激光定位仪，用于桥架支架定位弹线2、墙体上弹标高控制线3、桥架支架安装控制线4、桥架上预留接管孔，排列整齐、间距均匀5、预留接管孔与顶板上线盒位对应6、桥架接缝严密、固定牢靠，支架设置合理7、桥架过桥弯美观、规范，避让合理8、桥架过桥处，接地扁钢制作规范9、桥架翻弯处接地扁钢制作规范10、在单根桥架中间位置增加接地扁钢固定支座，采用铆接11、桥架支架接地扁钢采用搭接，螺栓固定牢靠，接地标识清晰、规范12、桥架标识清晰，张贴规范13、桥架支架上接地扁钢，在阴角转角处的做法14、桥架支架上接地扁钢，在阳角转角处的做法15、桥架支架上接地扁钢，在变径处的做法16、桥架接地跨接做法规范17、公共过道上桥架安装整体效果图118、公共过道上桥架安装整体效果图2六、防雷接地及等电位施工工序流程基础内桩基引下线施工→接地扁钢敷设→柱内引下线施工→均压环焊接→门窗接地施工→等电位箱施工→屋面避雷网焊接→接地电阻测试→接地标识制作和安装控制要点搭接焊缝长度、引下线标记、等电位箱安装、屋面避雷网施工、接地电阻测试共五个方面基础接地施工工序流程图文解析：1、基础接地母线在穿越柱基时，预埋热镀锌接地扁钢，并与柱内引下线可靠焊接2、基础接地母线在穿越挡墙时，预埋热镀锌接地扁钢，并与墙体内引下线可靠焊接3、埋地接地扁钢的埋设深度符合设计和规范要求楼层防雷接地施工工序流程图文解析：1、柱内引下线与梁内均压环可靠焊接，采用双面焊接，焊缝长度符合规范要求2、梁内均压环焊接，采用双面焊接，焊缝长度符合规范要求3、外墙铝合金门窗预留接地连接板，与柱内引下线可靠焊接4、卫生间等电位用预留接地钢筋，与均压环可靠焊接5、卫生间等电位箱安装标高准确，与砌体间的填塞采用瓜米石且填塞饱满6、等电位箱安装完成后与墙面平齐，箱内整洁干净七、砼楼板上立管孔洞预留和防水套管预埋工序流程留孔用木盒及防水套管的制作→孔洞定位→木盒及套管的固定→浇砼前坐标的复核→浇砼后洞口清理→洞口安全防护控制要点孔洞定位、坐标复核、洞口防护、防水套管制作和安装共四个方面砼楼板上预留孔洞施工工艺流程图文解析：1、砼楼板上木盒预留孔洞，排列整齐、固定牢靠，加筋位置准确2、砼楼板上UPVC管预留孔洞，位置正确、排列整齐、固定牢靠，临时封填严密3、监理工程师对预留孔洞坐标复核4、砼楼板上预留孔洞位置准确，洞口内清理干净5、砼楼板上预留孔洞上方木板防护到位6、外立面挑板上预留孔洞整体效果图屋面防水套管施工工艺流程图文解析：1、屋面防水套管加工，焊缝平直、光滑，套管高度符合设计和规范的要求2、屋面防水套管安装，固定牢靠、封堵严密，防腐到位3、出屋面管道穿越防水套管时，防水封堵应严密不漏水八、砼剪力墙（后砌体）内套管的预埋工序流程套管下料→安装前定位→套管组合焊接→套管固定、封堵→坐标复核、隐蔽→套管内清理→套管标识控制要点套管下料、定位、复核、固定共四个方面砼剪力墙上钢套管施工工艺流程图文解析：1、钢套管码放整齐、长度符合要求，管口封堵严密2、砼墙内预埋用钢套管电焊组合固定，确保套管间距一致，防腐到位3、砼墙内钢套管预埋，固定牢靠，间距均匀，封堵严密4、砼墙内钢套管预埋效果图，标识清晰砼墙上UPVC套管施工工艺流程图文解析：1、UPVC套管码放整齐，下料长度符合要求，管口封堵严密2、砼墙内UPVC套管安装位置准确、固定牢靠、封堵到位3、砼墙上UPVC套管在拆模后的效果，标识清晰，坡度正确后砌墙上UPVC套管施工工艺流程图文解析：1、后砌墙上UPVC套管预埋，套管下料时应预留抹灰层厚度，并抹灰完成后冒出墙面10~20mm为宜2、UPVC套管冒出抹灰面10~20mm3、UPVC套管打磨后与装饰面层平齐4、不抹灰墙面与UPVC套管平齐九、UPVC排水立管安装工序流程立管上孔洞清理→上下吊线→支架安装→UPVC排水管安装→套管安装、固定→孔洞支模→浇砼→振捣→ 闭水试验→洞口二次浇砼、抹平→移交控制要点上下吊线、管道支架安装、排水管安装、支模、振捣、闭水试验共六个方面UPVC排水管道施工工艺流程图文解析：1、单根UPVC排水立管支架安装，上下采用铁丝作垂直吊线2、多根管道共用一个角钢支架，用铁丝作上下垂线，保证立管垂直度3、排水立管上钢套管预制，并作局部防腐处理4、UPVC排水立管与支架接触紧密固定牢靠，垂直度符合规范要求5、UPVC排水管与支架间采用塑料隔开，符合规范要求6、UPVC排水立管表面采用塑料薄膜缠绕作成品保护7、UPVC排水立管孔洞的吊模全部采用木方作支撑,保证砼结构板面下部平整8、浇砼前UPVC立管上的套管先作填塞，并保证套管四周的环形间隙一致9、UPVC排水立管孔洞在浇砼时，必须采用手持式振动器进行振捣10、UPVC排水立管在一次浇砼后进行蓄水试验11、UPVC排水立管孔洞闭水格后进行二次浇砼找平12、卫生间排水支管甩口时，一次把穿墙套管加上节点13、UPVC排水立管穿楼板处孔洞封堵后,下部与原结构板平齐14、UPVC排水立管上套管,冒出地面部分的做防腐处理十、PP-R给水管安装工序流程图纸固化→定位弹线→支吊架制作、安装→PP-R给水管热熔→管道水平校正→管道固定→穿墙套管内填塞→穿墙孔洞修补→管道水压试验控制要点图纸固化、弹线、热熔、校正、套管填塞、水压试验共六个方面PP-R给水管道施工工艺流程图文解析：1、PP-R给水管道的支架在施工前，须在砼结构板下弹控制线，保证支架在一直线上2、走道内PP-R给水管排列整齐、支架固定间距均匀，管道平整度符合规范要求PP-R管与固定支架间加设塑料软管作保护给水支管穿墙套管内封堵填塞3、PP-R冷热水管道安装，支架间距符合规范规定4、阳台PP-R给水管安装效果十一、消火栓管道安装工序流程管道除锈、刷漆→坡口制作→立管吊线→支架制安→管道固定、焊接→套管安装→立管洞吊模→洞口闭水→消火栓箱安装→消火栓支管甩口→消火栓安装→管道水压试验控制要点除锈刷漆、坡口、焊接、吊模、洞口闭水、水压试验共六个方面消火栓管道施工工艺流程图文解析：1、消火栓管道除锈、刷漆，钢管表面刷漆均匀2、焊接钢管管口处按规范要求（厚度大于4mm）应切坡口处理3、消火栓管道支架的制作，在安装前面对支架表面刷漆4、管道支架在安装时，须采用上下吊垂线法固定，保证管道垂直度5、立管固定支架上钢板暗埋做法，固定须牢靠6、修补完成后的立管支架，感观比较美观7、管道不切坡口时，在点焊时两管间应留有1~2mm间隙8、立管与支架固定牢靠，接触紧密9、层高大于5米时，立管上设两个支架焊口成型，外表做好防腐处理10、走道内消防环状管安装11、消火栓管与PP-R管、桥架间的交叉避让12、为保证走道吊顶标高，局部支管采用反抱形式固定管道13、消火栓支管安装完成后，须对管外表再做一道防腐处理14、消火栓口安装位置准确，标高符合规范要求。
