机电安装细部做法

1、重点部位屋面：出屋面管道、设备的总体布置、走向、标高控制，防排烟风机的安装、屋面机房雨蓬及排水等构造。

顶棚：大堂、会议室、多功能厅、走道等顶棚主要策划末端设施的综合排布。

吊顶内：各种管道布置得当，安装牢固、穿墙封堵严密、便于检修；管道支架的制作、安装统一；基本与明装一致。

管道井：管道排布合理、安装牢固、封堵严密，油漆亮丽，支架位置正确、标识清晰。

卫生间：洁具、感应件、开关插座、地漏等位置与拼缝分中、对称，位置准确。

地下车库：各种管道布置得当，安装牢固、封堵严密、便于检修；管道支架的制作、安装统一。

设备机房：总体布局美观、合理，设备安装布置整齐、安装稳固、减振有效；基础布置整齐、标高一致；管道走向、坡度正确；设备排水沟槽整齐精细，排水走向清晰。

2、重点关注负面清单及扣分：●设备管道接口不严密，出现跑冒滴漏现象，扣15-20分；设备、机组等运行不平稳、噪音太大，扣8-10分；设备房无组织排水，扣5-8分；设备排列不整齐，或缺少减震措施，扣3-5分；设备两端异径管、软连接等不符合规范要求，扣1-2分；阀门、仪器仪表排布不整齐等，扣0.5-1 分。

●管道或风管安装整体刚度欠缺，扣8-10分；管道或风管连接不严密，每发现一处扣5-8分；管道或风管穿越防火区域无措施，或跨越变形缝无补偿，每发现处扣3-5分；管道或风管排列不整齐，扣1-2分；管道或风管穿越结构板、墙等无套管，或在套管中不居中，每发现一处扣0.5-1分。

2、重点关注●消防设施、卫生器具、防排烟设施等安装不牢固，每发现一处扣3-5分；消防设施、卫生器具、防排烟设施等设置不合理、排布不整齐，每发现一处扣1-2分。

●管道、风管及设备的保温(保冷)不完善，或保温层外出现冷凝水现象，每发现一处扣1-2分；管道、风管缺少标识，或管道、支架生锈等，每发现处扣0.5-1分。

2、重点关注序号给排水工程暖通工程1设备及连接管道安装1、动力设备运行状态；2、设备的排布、安装、减隔震；3、动力设备两端的异径管、软连接(可挠性接头) ；4、阀门、仪器仪表的排布、安装、朝向及量程；5、设备基础设置及排水措施；6、设备用房有组织排水。

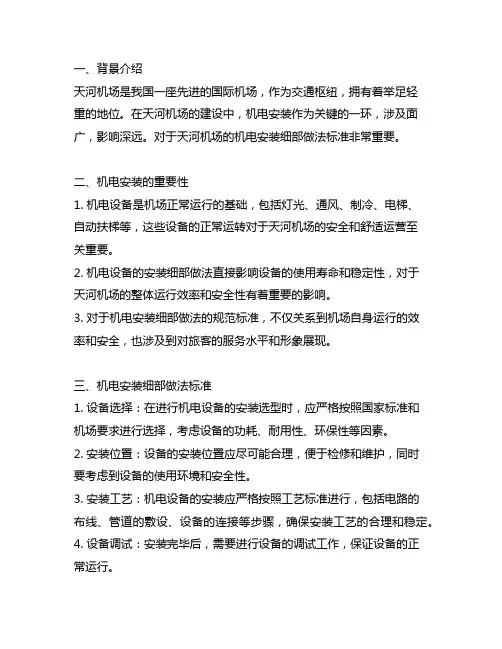

一、背景介绍天河机场是我国一座先进的国际机场，作为交通枢纽，拥有着举足轻重的地位。

在天河机场的建设中，机电安装作为关键的一环，涉及面广，影响深远。

对于天河机场的机电安装细部做法标准非常重要。

二、机电安装的重要性1. 机电设备是机场正常运行的基础，包括灯光、通风、制冷、电梯、自动扶梯等，这些设备的正常运转对于天河机场的安全和舒适运营至关重要。

2. 机电设备的安装细部做法直接影响设备的使用寿命和稳定性，对于天河机场的整体运行效率和安全性有着重要的影响。

3. 对于机电安装细部做法的规范标准，不仅关系到机场自身运行的效率和安全，也涉及到对旅客的服务水平和形象展现。

三、机电安装细部做法标准1. 设备选择：在进行机电设备的安装选型时，应严格按照国家标准和机场要求进行选择，考虑设备的功耗、耐用性、环保性等因素。

2. 安装位置：设备的安装位置应尽可能合理，便于检修和维护，同时要考虑到设备的使用环境和安全性。

3. 安装工艺：机电设备的安装应严格按照工艺标准进行，包括电路的布线、管道的敷设、设备的连接等步骤，确保安装工艺的合理和稳定。

4. 设备调试：安装完毕后，需要进行设备的调试工作，保证设备的正常运行。

5. 设备质量检验：在安装完成后，需要进行设备质量检验，确认设备符合规定标准并能正常工作。

四、实施机电安装细部做法标准的意义1. 保障机场的运行安全：机电设备的规范安装可以保障机场的日常运行安全，降低设备故障带来的风险。

2. 提升机场形象：机电设备的规范安装可以提升机场的服务水平和形象展现，为机场赢得更多的乘客信任。

3. 增强机场的运行效率：机电设备的规范安装可以提高设备的使用寿命和稳定性，提升机场的运行效率。

4. 符合国家标准：机电设备的规范安装符合国家相关标准和规定，有利于维护国家安全和形象。

五、结论在天河机场的机电安装中，细部做法标准至关重要。

通过严格规范机电设备的选型、安装位置、安装工艺、设备调试和质量检验等步骤，可以保障机场的运行安全，提升机场形象，增强机场的运行效率，符合国家标准。

建筑机电安装精品工程细部做法图文详解目录一、屋面工程安装二、隐蔽工程安装三、配电箱、开关、插座安装四、卫生器具安装五、管、电井道内安装六、走廊、大厅平顶上器具安装七、地下室车库、配电间设施安装八、地下室机房、泵房设施安装九、室外消防接合器、避雷测试点安装十、管、电、风细部安装第一部分屋面工程安装（管/电风/设备等）搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护采用避雷针做设备防雷接闪器，避雷接地效果好。

设备机组下安装减振器，可减少振动及噪音屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。

支架底部、风管出口均做收口处理，整体布局和谐美观。

屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。

屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。

排水管出墙面，用石材拼成六角形装饰圈。

挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。

保温管道金属保护壳制作精美，接口搭接顺水保护壳制作工艺精湛，管道上返处设置固定支架。

屋面空调管道布局合理、阀门高度统一屋面管道用途、流向、色标标识齐全。

人性化提示：小心碰头、请勿踩踏。

屋面管道支架排列整齐、浑然一体屋面管道、支架设置规范，排布整齐，与屋面浑然一体。

保护壳制作工艺精湛。

阀门及开、关方向标识明显。

成排管道安装直线部分互相平行，弯曲部分曲率半径一致。

通气管制作成罗马柱，牢固美观。

桥架与支架排列整齐，制作工艺精细。

蘑菇型的通气管是安装技术与艺术的结合。

通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。

屋面透气管制作成庭院灯形状，美观高雅，灯杆接地规范。

屋面气压罐采用不锈钢管单独设避雷针，与屋面避雷忘就近连接。

屋面管道支架采用大理石干挂外包，与屋面材质一致。

建筑机电安装精品工程细部做法图文详解目录一、屋面工程安装二、隐蔽工程安装三、配电箱、开关、插座安装四、卫生器具安装五、管、电井道内安装六、走廊、大厅平顶上器具安装七、地下室车库、配电间设施安装八、地下室机房、泵房设施安装九、室外消防接合器、避雷测试点安装十、管、电、风细部安装第一部分屋面工程安装（管/电风/设备等）搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护采用避雷针做设备防雷接闪器，避雷接地效果好。

设备机组下安装减振器，可减少振动及噪音屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。

支架底部、风管出口均做收口处理，整体布局和谐美观。

屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。

屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。

排水管出墙面，用石材拼成六角形装饰圈。

挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。

保温管道金属保护壳制作精美，接口搭接顺水保护壳制作工艺精湛，管道上返处设置固定支架。

屋面空调管道布局合理、阀门高度统一屋面管道用途、流向、色标标识xx。

人性化提示：小心碰头、请勿踩踏。

屋面管道支架排列整齐、浑然一体屋面管道、支架设置规范，排布整齐，与屋面浑然一体。

保护壳制作工艺精湛。

阀门及开、关方向标识明显。

成排管道安装直线部分互相平行，弯曲部分曲率半径一致。

通气管制作成罗马柱，牢固美观。

桥架与支架排列整齐，制作工艺精细。

蘑菇型的通气管是安装技术与艺术的结合。

通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。

屋面透气管制作成庭院灯形状，美观高雅，灯杆接地规范。

屋面气压罐采用不锈钢管单独设避雷针，与屋面避雷忘就近连接。

屋面管道支架采用大理石干挂外包，与屋面材质一致。

机电安装工程细部节点做法说实话机电安装工程细部节点做法这个，我一开始做的很糟。

就拿电气线路安装的细部来说，我一开始连电线管的铺设都显得很业余。

我就总是觉得只要把管子放到那里就行，结果经常出现弯曲过度或者相互挤压的情况。

后来我试过很多次，才知道电线管弯曲的时候得慢慢弯，就好比你给一根软面条造型一样，不能太急，得有耐心。

一般的小弯，你可以用专用的弯管工具，就像用圆规画圆一样，缓缓地卡着弯过去，这样弯出来的角比较圆润，不至于损伤里面的电线。

而且呀，每根管子之间得留一些间隔，这间隔呢就像人与人之间保持点距离，这样大家都自在似的，方便后期检查还有穿线啥的。

再有就是配电箱这个节点。

我一开始安装配电箱，总是把线路接得乱七八糟。

有时候线松松垮垮地搭在端子上，那肯定不行啊，不但不安全而且容易出故障。

后来我就仔细地用小工具把每条线都拧紧了，还按照一定的顺序排列。

比如说照明线路的线放在一边，插座线路的线放在另一边，这样看起来就整齐多了。

然后在配电箱里面接地线的时候，一定要确保接地良好。

我曾经因为接地没接好，导致电器漏电的时候，配电箱也没有起到保护作用。

接地就像给电器房子穿上一双无形的铁鞋，万一漏电就把电给导出去了。

检查接地好不好的方法就是用那个接地电阻测试仪，那个东西有点像个小收音机似的，按一下按钮就可以测试接地电阻，如果电阻在规定范围内就没问题。

还有那个水管安装的细部也是不容易。

就拿PPR水管来说，我对接头的热熔处理老是掌握不好火候。

有时候热熔过头了，接口处就容易变形甚至堵塞管道；热熔不够呢，又会漏水。

我做过好多试验啊，感觉就像烤面包，时间长了烤焦了，时间短了是生的，得掌握好那个度。

这就需要根据热熔机的功率和管材的厚度来确定热熔的时间。

大概就是管材越厚，热熔时间就稍微长一点，但也不能太长。

我记得直径20毫米的PPR管，功率合适的热熔机的话，大概6 - 7秒就合适了。

机电安装工程的善后也要上心。

就像做完饭收拾厨房一样，安装完成后，得把那些零散的小部件收拾好，比如说螺丝螺母还有那些多余的电线头啥的。

建筑机电安装细部做法配电箱1、配电柜安装:参照配电柜的宽厚尺寸，制作10号槽钢基础，按设计位置安装，在型钢基础的下面四角适当的位置钻孔，在地面相应位置用膨胀螺栓固定基础型钢，调整水平度;将配电柜与型钢基础对正，然后用螺栓固定，成排配电柜两两之间侧面用螺栓连接;按系统图或接线图要求将电缆、电线与相应的电器端子连接;将电源的接地线(PE线)、各回路的接地线(PE线)、金属导管的接地线接在配电柜的接地端子上。

配电室房门应加设防水防火挡鼠板，高度不低于0.7m。

控制质量要求:安装牢固，配电柜正面侧面的垂直度不大于3mm 每2m;成排配电柜前面平整度不大于2mm，顶高高差不大于2mm，相邻配电柜连接缝隙不大于2mm。

配电柜门内应粘贴配电系统图。

2、明配管进箱处理:对于明配导管，距配电箱300处进行固定;箱体采用开孔器开孔，孔径与管径相一致，开孔间距均匀，边沿间距不小于20mm;进入箱体的导管端部套丝，采用锁母固定，外露2~3扣丝;箱体与导管之间、箱体与装设电气部件的门之间采用编织软铜线进行接地连接，编织软铜线两端压接接线端子。

质量控制要点:管口进箱高度不大于5mm，户口齐全，一管一孔，上下锁母上紧。

3、桥架与配电箱的连接:配电箱顶部划线、钻孔，用电锯开条形孔，清理孔边沿毛刺，孔两端为弧形，两端尺寸小于桥架宽度10mm 左右，厚度小于等于桥架厚度的80%，孔中心与桥架中心对应，开孔处补漆，孔周边粘贴橡胶条护口。

箱体与桥架用1~1.5mm厚、90°的桥架连接片连接，连接螺栓丝头朝外，加设专用垫片，刃面朝向桥架连接片，螺栓外露2~3扣丝。

桥架与箱体采用4mm²黄绿双色多股软铜线或编织软铜线接地跨接。

4、箱(柜)内接线:先将线(缆)理顺，按照100~200mm的间距用尼龙扎带进行绑扎，拐角两侧30~50mm及分支处应设扎带，按照黄色(L1)、绿色(L2)、红色(L3)、淡蓝色(N)、黄绿相间色(PE)分别接入A相、B相、C相、N线、PE线端子上，多股线应压接线端子;标识:应在N、PE端子排附近刻写或粘贴“N'、“PE”标识，进入配电盘的外部回路应扎回路牌，进入配电盘的控制线在导线套上号码管;接地:配电箱(柜)的接地螺栓、箱门上的接地螺栓、电源进线回路的PE线、配电箱馈出各个回路的PE线、与配电箱连接金属导管均应PE端子直接连接，导通良好。

机电安装工艺细部节点做法我呀，对这机电安装工艺细部节点做法那可是有些见解的。

就说这机电安装，那可像是给一个大建筑做精密的内部器官组装呢。

先从布线这一块说起吧。

那电线就像小蛇一样，得给它安排个合适的通道。

在墙角的地方，您得看着那墙的模样，墙要是坑坑洼洼的，就得先把墙面找平。

我就见过一工人，他眼睛瞪得老大，拿着个小铲子在那一点一点地弄平墙面，嘴里还嘟囔着：“这墙不平，可咋让电线好好走呢。

”找平之后，就得安装线槽了。

线槽得稳稳当当的，就像给小蛇造个结实的窝。

安装的时候，那工人的手就跟有魔力似的，拿着螺丝和螺丝刀，“咔咔”几下，线槽就固定住了。

而且啊，线槽的接口处得处理好，不能有毛刺，不然那电线穿过去的时候得划得皮破血流的，就像人在荆棘丛里走一样。

再说说这机电设备的安装节点。

就拿个小电机来说吧，电机那是个铁疙瘩，看着笨笨的，可安装起来讲究可多了。

底下的基座得平，不平的话电机一运转就像喝醉了酒的大汉，晃悠个不停。

我记得有一次，那几个工人抬着电机过来，脸上满是汗水，眼睛里透着认真。

把电机放到基座上的时候，他们就拿着水平仪，跟看宝贝似的看着那小气泡，就盼着它能在正中间。

有个年轻的工人，他的头发被汗水湿成了一绺一绺的，还在那跟老师傅说：“师傅，您看这气泡是不是还差点。

”老师傅眼睛眯成一条缝，看了又看说：“再调调，这可得精准着呢。

”还有那管道的连接节点，管道就像一节一节的长骨头，连接的时候就像给骨头接上关节。

这接头处得密封好啊，不然漏了水或者气，那就像人身上的血管破了个洞，那还了得。

我看到工人拿着密封胶，那表情就像个画家在创作，仔仔细细地在接头处抹上胶，一边抹一边说：“这胶可得抹匀乎了，就跟给伤口包扎似的，不能有一点马虎。

”然后把两个管道对接上，再用工具紧紧地拧住。

那拧紧的声音，“吱吱吱”的，就像是管道在说：“好嘞，这下连得结实了。

”这机电安装工艺细部节点做法啊，每个小地方都像是一个小世界，每个小细节都关乎着整个机电系统能不能好好运转，就像一个大乐队里，每个小音符都不能出错一样。

机电工程安装工艺细部节点做法优选1. 简介机电工程安装工艺细部节点的优选是指在机电工程的实施过程中，对于各个关键节点的工艺方法进行评估和选择，以确保工程的质量和效果能够达到最佳状态。

本文将从几个常见的细部节点入手，介绍它们的做法优选。

2. 优选方法2.1. 管道连接节点管道连接节点在机电工程中非常常见，其质量直接关系到整个管道系统的安全和稳定运行。

为了选择合适的连接节点，我们需要考虑以下几个方面：•适用性：连接节点的材料和形式是否适用于具体的工程场景。

不同的工程项目可能对材料的耐腐蚀性、耐压性、耐高温性等有不同的要求，因此需要根据实际情况做出选择。

•连接方式：常见的管道连接方式包括焊接、螺纹连接、法兰连接等。

在选择连接方式时，需要考虑它们的可靠性、安全性和施工方便性等因素。

对于需要频繁拆卸的部位，螺纹连接可能更加适合；而对于耐压要求较高的部位，焊接可能是更好的选择。

•施工工艺：连接节点的施工工艺也是需要考虑的因素之一。

施工工艺是否合理、操作方法是否规范会直接影响到连接节点的质量。

在施工过程中，需要注意焊接温度、焊接地点的清洁程度、焊接接头的密实性等。

2.2. 设备安装节点设备安装节点是机电工程中重要的一环，对设备的稳定性和性能发挥起到决定性的作用。

为了保证设备在工程中的安装节点的质量，应该注意以下几个方面：•基础处理：设备安装前，应对基础进行必要的处理，如地表的平整、加固等，以保证设备安装后的稳定性。

•运输和卸载：在设备运输和卸载的过程中，需要注意保护设备的外观和内部结构。

使用合适的工具和设备，并进行固定，避免在运输和卸载过程中产生损坏。

•安装位置：选择合适的安装位置，要考虑设备的使用需要、安全性需求和维护保养等因素。

•连接与固定：设备安装后，需要注意对它与周围设备和管道的连接和固定。

连接和固定的方式应保证稳固可靠，避免设备在使用过程中晃动或脱离连接。

•供电和调试：在设备安装节点完成后，还需要进行供电和调试工作，以保证设备能够正常运行，达到预期的效果。

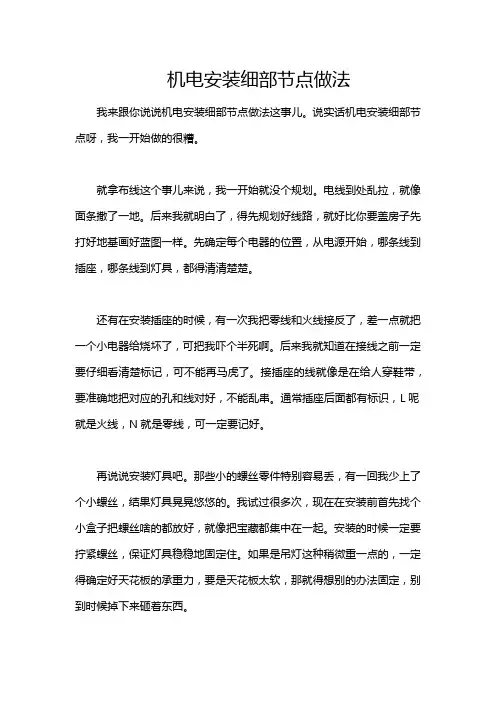

机电安装细部节点做法我来跟你说说机电安装细部节点做法这事儿。

说实话机电安装细部节点呀，我一开始做的很糟。

就拿布线这个事儿来说，我一开始就没个规划。

电线到处乱拉，就像面条撒了一地。

后来我就明白了，得先规划好线路，就好比你要盖房子先打好地基画好蓝图一样。

先确定每个电器的位置，从电源开始，哪条线到插座，哪条线到灯具，都得清清楚楚。

还有在安装插座的时候，有一次我把零线和火线接反了，差一点就把一个小电器给烧坏了，可把我吓个半死啊。

后来我就知道在接线之前一定要仔细看清楚标记，可不能再马虎了。

接插座的线就像是在给人穿鞋带，要准确地把对应的孔和线对好，不能乱串。

通常插座后面都有标识，L呢就是火线，N就是零线，可一定要记好。

再说说安装灯具吧。

那些小的螺丝零件特别容易丢，有一回我少上了个小螺丝，结果灯具晃晃悠悠的。

我试过很多次，现在在安装前首先找个小盒子把螺丝啥的都放好，就像把宝藏都集中在一起。

安装的时候一定要拧紧螺丝，保证灯具稳稳地固定住。

如果是吊灯这种稍微重一点的，一定得确定好天花板的承重力，要是天花板太软，那就得想别的办法固定，别到时候掉下来砸着东西。

还有啊，机电设备连接管道的时候，密封性很重要。

我有一次用的密封材料质量不好，导致有点漏水，像个小水帘洞似的。

后来就知道选密封材料不能图便宜。

在密封的时候，就像用胶水粘纸一样，每一处都要涂抹均匀，接口处要严丝合缝的。

我还弄不明白的时候，总是密封不好，后来反复试了多次后知道，在安装密封垫的时候要完全贴合，不能有褶皱或者气泡。

要是不确定自己密封得好不好，可以先做点小测试，像轻压管道看看有没有渗水等。

机电安装细部节点这活儿啊，真是得处处小心，一点小差错可能就得重新来过。

都是我在工作中的一些经验教训，有不对的地方也说不定，不过这些都是我实实在在的心得。
