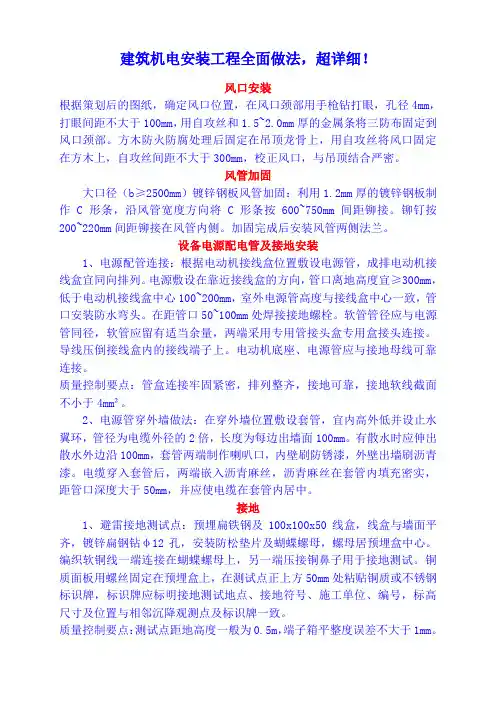

建筑机电安装精品工程细部做法图文详解目录一、屋面工程安装二、隐蔽工程安装三、配电箱、开关、插座安装四、卫生器具安装五、管、电井道内安装六、走廊、大厅平顶上器具安装七、地下室车库、配电间设施安装八、地下室机房、泵房设施安装九、室外消防接合器、避雷测试点安装十、管、电、风细部安装第一部分屋面工程安装（管/电风/设备等）搭设拱桥穿越管道，可保护管道保温层不受损坏，方便工作人员检查维护采用避雷针做设备防雷接闪器，避雷接地效果好。
设备机组下安装减振器，可减少振动及噪音屋面风管支架制作成毛竹状，既具有生命活力，又具有艺术效果。
支架底部、风管出口均做收口处理，整体布局和谐美观。
屋面水泵安装防水设置到位：1、电机顶部设置伞形防水帽；2、电源管弯曲向下成伞柄状。
屋面加压水泵采用翻边防雨罩进行保护，提高屋面设备使用寿命屋面雨水管下水口安装45o弯头，排水管下设置簸箕做挡水板挡水板成型美观，排水流畅。
排水管出墙面，用石材拼成六角形装饰圈。
挡水簸箕内增加过水板，可防止落水的飞溅屋面管道穿墙装饰圈设置屋面冷却塔、水管、阀门排布成行、成线、整齐、均匀。
保温管道金属保护壳制作精美，接口搭接顺水保护壳制作工艺精湛，管道上返处设置固定支架。
屋面空调管道布局合理、阀门高度统一屋面管道用途、流向、色标标识齐全。
人性化提示：小心碰头、请勿踩踏。
屋面管道支架排列整齐、浑然一体屋面管道、支架设置规范，排布整齐，与屋面浑然一体。
保护壳制作工艺精湛。
阀门及开、关方向标识明显。
成排管道安装直线部分互相平行，弯曲部分曲率半径一致。
通气管制作成罗马柱，牢固美观。
桥架与支架排列整齐，制作工艺精细。
蘑菇型的通气管是安装技术与艺术的结合。
通气管采用同墙面材质一致的大理石干挂，顶部采用自动风向转动排风，标识明显。
屋面透气管制作成庭院灯形状，美观高雅，灯杆接地规范。
屋面气压罐采用不锈钢管单独设避雷针，与屋面避雷忘就近连接。
屋面管道支架采用大理石干挂外包，与屋面材质一致。
管道支架与地面成一体，合理美观。
管道支架采用整块大理石，设置独特，富有创意。
屋面避雷带随建筑物形状敷设，横平竖直，造型美观。
避雷带穿伸缩缝，采用弯过渡处理。
保温管道安装规范。
屋面反光照灯安装，支座、支架、灯具浑然成一体，接地牢固可靠。
风机基础施工质量精美，减振器、槽钢支架安装正确，接地良好。
通风机进风口增加向下弯头，可防止雨水进入侵蚀风机。
采用不锈钢软接头，克服了其它软接强度、抗腐蚀性、抗老化性差的缺点。
风机、风管标志齐全。
屋面引出的动力线做防水弯头，包塑金属软管长度小于80cm，线管与软管连接采用专用接头，接地明显可靠。
屋面保温管道金属保护壳和支架接地牢固可靠。
屋面电缆桥架安装，盖板连接处采用压板封缝，可防止雨水进入桥架。
支架底部做成门型支架，顶部用不锈钢球做帽子，合理美观。
屋面试验消火栓，压力表、缓冲管、旋塞阀装置齐全。
第二部分隐蔽工程安装电线管在转弯处统一设置过路盒，且接地连接可靠。
桥架与配电箱之间采用KBG电线管连接，成排安装，整齐一致，接地明显可靠。
成排管道安装，法兰设置错位，间距均匀，合理美观。
走廊上各种桥架、管道安装采用共用支架，走向布置合理，结构紧凑管道、桥架安装随建筑物弧度弯曲成弧形。
成排KBG电线管与桥架连接，间距均匀，弯曲半径一致，接地明显可靠。
管道、桥架安装平直，成排支架排列整齐，分段标识清楚整齐，接地明显可靠。
接地可靠、明显。
走廊吊顶内各种管道采用支架共设，支架接地明显，标识清楚。
各种管道、桥架排列整齐，安排到位桥架与桥架、桥架与支架之间跨接规范，标识齐全。
成排KBG电线管与桥架连接，间距均匀，弯曲半径一致，接地明显可靠。
电气配管横平竖直，接地跨接可靠，防腐到位。
桥架与桥架、桥架与支架之间跨接规范，标识齐全。
灯头盒接地跨接规范。
风管制作安装规范。
风管、水管排布错落有致，安装规范合理，且穿墙处均安装有预留套管。
墙面成排线盒，标高一致，排列整齐美观。
走廊综合管理布置。
吊顶内风管、水管、桥架、线管排布横平竖直，上下错落有致。

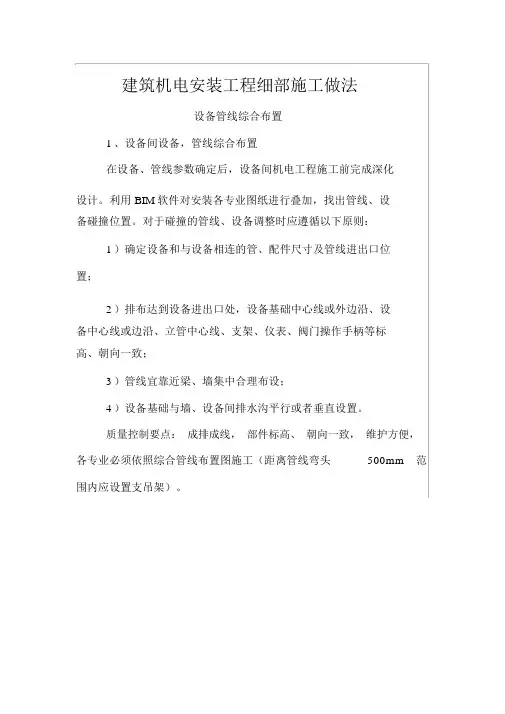

走廊综合管理布置圆弧走廊综合管理布置走廊吊顶内风管、水管、桥架、管线安装前进行二次深化设计，采用电脑排版，布局科学合理。
各种管道、桥架布置合理，标识清晰。
第三部分配电箱、开关、插座安装配电箱各控制回路标识明显，安装美观。
配电箱各回路标识明显，空开安装紧密。
配电箱安装平整牢固，3C认证、功能使用区域标识清晰。
墙面配电箱安装。
配电箱内，盘线横平竖直、绑扎牢固，标识正确齐全。
成排配电柜安装整齐，桥架布置合理，标识明显。
成排风机开关安装标高一致，紧贴墙面。
成排地面插座安装间距统一，开启位置一致。
单个开关安装。
成排开关安装，标高一致，平整牢固。
第四部分卫生器具安装成排小便斗安装，标高一致，排列均匀、整齐，与墙面接缝处打胶处理。
成排洁具安装。
感应式小便斗安装，中心线与墙砖对缝吻合，布置美观合理。
蹲便器安装，与地砖接缝处打胶处理，观感质量好。
洗脸盆排水管设置正确；排水管与地砖收口处用大理石处理；等电位接地牢固可靠。
圆盘形地漏居中安装地漏居中安装第五部分管、电井道内安装各种管道标识明显，水流方向标识清楚，顶部采用装饰圈收口。
进道内桥架、母线安装。
管井内立管承重支架设置，支架与管道之间用圆弧形板焊接，经过镀锌后，进行二次安装，采用槽钢做承重支承件。
消防立管底边采用大理石作为阻水圈。
成排配电箱安装，整齐美观，成排线槽安装合理。
桥架内电缆敷设，整齐、美观、牢固。
母线支架接地。
母线穿越楼板处的防火封堵。
桥架穿越楼板处采用大理石收口，桥架内采用防火泥封堵。
第六部分走廊、大厅平顶上器具安装走廊平顶上筒灯居中安装曲面吊顶器具安装走廊灯具安装随结构成圆弧形排布走廊灯具、风口、烟感、喷头等安装，居中、对称、成行、成线。
风口、灯具、喷头、烟感等居中安装。
吊顶上风口安装走廊排烟风口安装，百叶方向朝上45°墙面消火栓箱，外门边采用装饰材料包边，提高了观感质量。
电梯前室正压送风口安装，叶面方向朝下45°消火栓箱标识齐全单口消火栓安装在箱体的开门侧，阀门中心距地面，距侧面14cm。
第七部分地下室车库、配电间设施安装母线穿越防火墙，采用防火泥封堵，密实方正成排电线管安装成排管道安装喷淋放水装置安装沟槽式弯头两端设立支架，避免沟槽式配件卡箍连接处受力风管制作、安装规范，局部设有防晃支架，整体布局协调。
成排配电柜安装排列整齐水平桥架通过梯形桥架过渡到垂直桥架，直接与配电柜连接，规范美观。
接地跨接采用编织铜带，固定牢固，接地可靠。
配电房接地干线敷设两路桥架安装采用共用支架，成排支架排列整齐，同程敷设接地干线，桥架、支架接地可靠。
地下室风管、水管排列横平竖直、合理美观。
地下室风管、水管、桥架、母线排布错落有致、合理美观。
支架排列整齐，各项设施用途、色标、流向标识齐全。
喷淋管末端设放水装置，安装位置正确，油漆光亮。
成排管道安装，采用共用支架，排列整齐，抱箍出螺母长度统一为2-3丝。
主干管采用固定防晃支架，黑色排污管标识明显。
阀门支架采用圆弧形托架空调机房各管道布置整齐、美观，阀门高度一致。
管道采用共用分层支架安装固定，上、下排列整齐，标识清楚。
桥架、水管整体排布合理、美观，用途、流向明确。
湿式报警阀安装报警阀组安装排列整齐、标高一致。
第八部分地下室机房、泵房设备安装水泵排布间距均匀，支架构造正确，设置合理。
支架设置合理，立管阀门下设立八字型支承架，水泵出水口设立门字型支承架，保证卡箍式弯头不承受管道、阀门的重力。
空调机组管道排布横平竖直、上下错落有致、合理美观。
支架结构正确，设置位置合理，排列整齐，提高了机房的观感质量。
水泵安装排列整齐，间距均匀；进出水管道成行成线；压力表、阀门安装位置及标高统一。
水泵进水管采用偏心大小头，可避免产生气囊。
阀门、过滤器、软接头安装规范，支架设置正确。
水泵排布合理，设施标识齐全。
集水器进出管道、阀门排布均匀，标高一致，标识齐全水泵进出水管排列整齐，压力表和阀门安装位置统一、标高一致。
基础、减振器、机座安装正确，水泵排布均匀，软管长度小于80cm。
冷冻泵基础设置采用减振装置，管道外包美观。
水泵、阀门、软接头排列整齐、位置统一。
热交换器及管道安装布置合理，标识清楚。
多台水泵进出水管安装，管道排布成平面，阀门排布成直线生活水泵安装符合规范要求，油漆均匀光亮第九部分室外消防接合器、避雷测试点安装水泵接合器接口距地面70cm，排列整齐，油漆均匀光亮，标识清楚。
成排水泵接合器安装，排列整齐、标高一致。
接地测试点标识第十部分管、电、风细部安装管道穿越墙面，采用内外两圈装饰圈做收边处理，颜色搭配协调。
管道与墙面接口采用六角型大理石进行收边，美观大方。
保温管道穿越墙面做收口装饰处理，装饰圈条用保护壳材质，成型美观。
成排管道安装：直线部分管道互相平行，间距均匀；弯曲部分弯头设置在一条直线上，保持与直线部分等距离。
保温水管穿墙，预留刚性套管，位置准确。
成排管道下返管设置在同一个平面内，排布合理美观。
管道穿墙处用镀锌钢板装饰圈做收口处理管道穿伸缩缝安装波纹伸缩器，穿墙处用防火泥封堵预埋套管排布整齐扁铁与木托形成1cm深凹槽，可消除保温后木托与保温材料之间易产生缝隙的通病。
定制扁铁抱箍，螺丝焊接在压制出的沟槽内，提高制作工艺质量。
防水套管制作规范。
止水环焊接，焊缝饱满平整，焊接牢固。
落地式共用支架，制作工艺精细，排布合理，防腐到位。
水管保温托架，结构设计新颖，成型美观。
桥架与电线管连接正确，接地明显可靠。
吊杆端部设置不锈钢装饰圈穿墙套管设置顶板支架固定收口处理电缆桥架穿越防火分隔墙的防火封堵。
排烟风机采用弹簧减振支架，风机前后采用不锈钢软接。
风机箱采用减振型吊钩。
防火阀直径或长边大于等于630mm时，宜设置独立支吊架。
吊架采用膨胀螺栓固定。
排风管支架设置美观，标识明显。
管道外包金属保护壳，阀门开、关方向标识明显。
吊架制作、结构正确，工艺精细。
金属保护壳在管道转弯处采用虾米弯形式，制作工艺精致，搭接处均有凸棱，成型美观。
过桥管道设置合理，虾米弯制作，工艺精细。
【。
