浅析大型网架工程施工质量控制

浅谈大跨度钢网架安装工艺及质量控制要点摘要：大跨度钢网架安装具有一定的危险性且对施工质量要求较高，一旦安装过程中操作不当，极有可能造成质量安全事故。

本文介绍了大跨度钢网架的几种常用施工作业方法，就钢网架安装工艺展开详细探讨并指出质量控制要点，以期提高大跨度钢网架安装质量。

关键词：大跨度钢网架；作业方法；安装工艺；质量控制钢网架结构有重量轻、承载能力强、形态美观、空间结构多样等特点，因此被广泛应用于工业和民用建筑。

大跨度钢网架安装施工具有高风险性，因网架安装工艺不合理、关键点检查验收项目质量控制不到位等原因而导致网架坍塌事故屡见不鲜，这会给人民的生命财产造成极大损失。

因此，研究大跨度钢网架安装工艺及质量控制要点具有重要的现实意义。

1大跨度钢网架常见施工作业法1.1分条块吊装施工作业法这种作业法是根据网架结构设计形式的不同，先把整个网架结构分成不同的条块结构，在平台上安装拼接完成后，再利用大型起重吊装设备将条块在网架主体结构上进行吊装拼接，在安装施工完成后，再进行支架拆除。

1.2高空散拼施工作业法这种作业法要在整个网架安装施工区域搭设满堂红脚手架，然后将网架构件运送到脚手架的施工作业面上进行安装施工。

因为都是分小块吊装，因此不会用大型的起重吊装设备，但因为网架的构件非常多且占地面积大，所以整个拼装过程脚手架的钢管用量非常大，整个工程质量控制难度较大。

这种做法要对整个安装施工顺序做好严格的把控，避免累积误差的产生，同时在安装过程中要注意控制好整个安装施工作业的轴线以及标高位置，确保最终整个工程质量达标。

1.3整体提升施工作业法先将网架结构根据网架的投影区域在地面上安装完成，然后再利用相应的提升设备将整个网架结构提升至设计预定标高位置进行却荷。

这种方法可以用原结构的主体作为支撑构件，且安全性比较高，焊接质量也比较容易控制，节省了工程效益成本，但是施工之前也要对所有提升点进行布置，保证能够对同步作业进行分析计算。

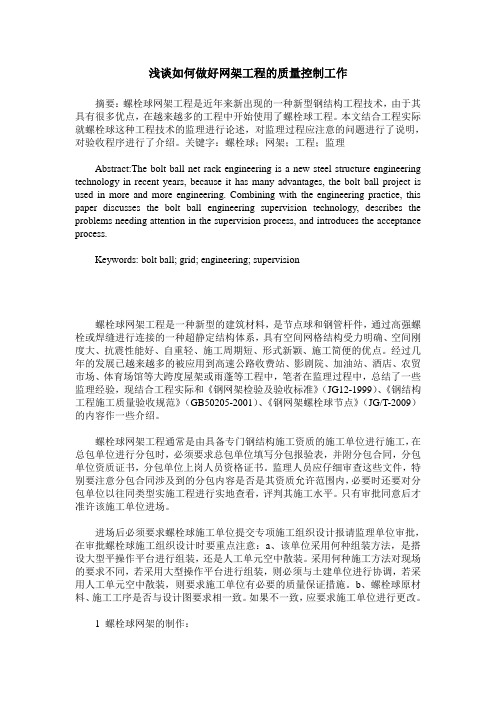

浅谈如何做好网架工程的质量控制工作摘要：螺栓球网架工程是近年来新出现的一种新型钢结构工程技术，由于其具有很多优点，在越来越多的工程中开始使用了螺栓球工程。

本文结合工程实际就螺栓球这种工程技术的监理进行论述，对监理过程应注意的问题进行了说明，对验收程序进行了介绍。

关键字：螺栓球；网架；工程；监理Abstract:The bolt ball net rack engineering is a new steel structure engineering technology in recent years, because it has many advantages, the bolt ball project is used in more and more engineering. Combining with the engineering practice, this paper discusses the bolt ball engineering supervision technology, describes the problems needing attention in the supervision process, and introduces the acceptance process.Keywords: bolt ball; grid; engineering; supervision螺栓球网架工程是一种新型的建筑材料，是节点球和钢管杆件，通过高强螺栓或焊缝进行连接的一种超静定结构体系，具有空间网格结构受力明确、空间刚度大、抗震性能好、自重轻、施工周期短、形式新颖、施工简便的优点。

经过几年的发展已越来越多的被应用到高速公路收费站、影剧院、加油站、酒店、农贸市场、体育场馆等大跨度屋架或雨蓬等工程中，笔者在监理过程中，总结了一些监理经验，现结合工程实际和《钢网架检验及验收标准》（JG12-1999）、《钢结构工程施工质量验收规范》（GB50205-2001）、《钢网架螺栓球节点》（JG/T-2009）的内容作一些介绍。

监理工程师对网架结构安装的质量控制监理工程师在网架结构安装的过程中担负着质量控制的重要责任。

网架结构的安装质量直接关系到工程的安全稳定和使用寿命，并且与建设单位及相关人员的生命财产安全息息相关。

因此，监理工程师需要严格控制网架结构安装的质量，确保其符合规范要求。

首先，监理工程师需要对施工图纸进行严格审核，确保施工图纸的完整性和准确性。

监理工程师应该与设计单位进行深入沟通，了解设计意图和技术要求，必要时可以提出宝贵的建议，并及时纠正图纸中的错误或矛盾之处。

只有确保施工图纸的正确性，才能保证后续的施工质量控制。

其次，监理工程师需要对施工单位的资质和人员进行审核。

监理工程师应查验施工单位的企业资质并核对是否相符，以确保施工单位具备进行网架结构安装工作的能力。

此外，监理工程师还需对施工单位的施工人员进行培训和考核，确保他们具备合格的技术、经验和安全意识。

在网架结构安装的过程中，监理工程师需要对施工现场进行监督和检查。

监理工程师应定期检查工地的安全措施是否到位、设备是否正常运行，并对施工作业进行全程监控。

同时，监理工程师还需要对施工材料进行质量把关，包括钢材、螺栓、焊接材料等。

必要时，监理工程师可以进行取样检测并委托第三方实验室进行材料检测，以确保材料的质量合格。

此外，监理工程师还需要对焊接工艺和焊接质量进行检查。

监理工程师应了解并掌握焊接工艺规范，确保焊接操作符合规范要求，并进行焊缝的质量控制。

监理工程师可以对焊接工艺进行目测和无损检测，并对焊缝表面进行外观质量评定，确保焊接质量的合格性。

总之，监理工程师在网架结构安装过程中负责把关和质量控制工作，能够及时纠正施工过程中的问题，确保网架结构的安全、稳定和符合规范要求。

监理工程师应具备专业知识和丰富经验，能够全面、准确地把控工程的质量。

通过有效的质量控制，可以为工程的顺利进行和建设单位的利益最大化提供保障。

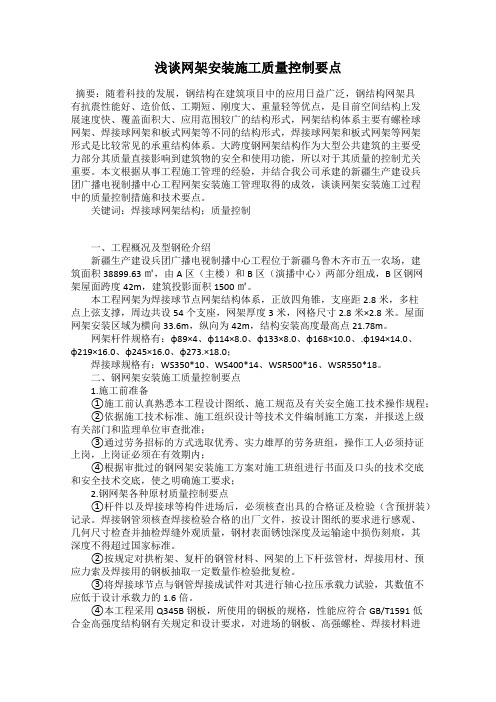

浅谈网架安装施工质量控制要点摘要：随着科技的发展，钢结构在建筑项目中的应用日益广泛，钢结构网架具有抗震性能好、造价低、工期短、刚度大、重量轻等优点，是目前空间结构上发展速度快、覆盖面积大、应用范围较广的结构形式，网架结构体系主要有螺栓球网架、焊接球网架和板式网架等不同的结构形式，焊接球网架和板式网架等网架形式是比较常见的承重结构体系。

大跨度钢网架结构作为大型公共建筑的主要受力部分其质量直接影响到建筑物的安全和使用功能，所以对于其质量的控制尤关重要。

本文根据从事工程施工管理的经验，并结合我公司承建的新疆生产建设兵团广播电视制播中心工程网架安装施工管理取得的成效，谈谈网架安装施工过程中的质量控制措施和技术要点。

关键词：焊接球网架结构；质量控制一、工程概况及型钢砼介绍新疆生产建设兵团广播电视制播中心工程位于新疆乌鲁木齐市五一农场，建筑面积38899.63㎡，由A区（主楼）和B区（演播中心）两部分组成，B区钢网架屋面跨度42m，建筑投影面积1500㎡。

本工程网架为焊接球节点网架结构体系，正放四角锥，支座距2.8米，多柱点上弦支撑，周边共设54个支座，网架厚度3米，网格尺寸2.8米×2.8米。

屋面网架安装区域为横向33.6m，纵向为42m，结构安装高度最高点21.78m。

网架杆件规格有：φ89×4、φ114×8.0、φ133×8.0、φ168×10.0、.φ194×14.0、φ219×16.0、φ245×16.0、φ273.×18.0；焊接球规格有：WS350*10、WS400*14、WSR500*16、WSR550*18。

二、钢网架安装施工质量控制要点1.施工前准备①施工前认真熟悉本工程设计图纸、施工规范及有关安全施工技术操作规程；②依据施工技术标准、施工组织设计等技术文件编制施工方案，并报送上级有关部门和监理单位审查批准；③通过劳务招标的方式选取优秀、实力雄厚的劳务班组，操作工人必须持证上岗，上岗证必须在有效期内；④根据审批过的钢网架安装施工方案对施工班组进行书面及口头的技术交底和安全技术交底，使之明确施工要求；2.钢网架各种原材质量控制要点①杆件以及焊接球等构件进场后，必须核查出具的合格证及检验（含预拼装）记录。

螺栓球钢网架屋面安装质量控制分析1. 引言螺栓球钢网架是一种常见的建筑结构，在屋面施工中常用于加固和支撑。

在螺栓球钢网架屋面安装的过程中，需要注意各个环节的质量控制，以确保安装质量和工程的稳定性。

本文将对螺栓球钢网架屋面安装的质量控制进行分析。

2. 螺栓球钢网架的用途和特点螺栓球钢网架是一种轻型钢材结构，由横杆和竖杆组成，中心点由螺栓连接。

其特点是不需要焊接，组装简单，可以根据实际需要进行调整和修改，适合于大跨度，大面积和不规则形状的建筑。

常用于屋面和外墙的支撑、加固和装饰。

3. 螺栓球钢网架屋面安装的要求和工艺流程螺栓球钢网架屋面安装对于工人的技能和经验要求较高，需要严格按照要求进行施工，以确保安全稳定。

安装的工艺流程如下：1.准备工作。

包括材料选择、测量、计算，重新确认技术图纸和规格等。

2.组装螺栓球钢网架。

按照技术图纸要求，将横杆和竖杆进行组装并连接。

需要注意零部件的清洁和组装的精度。

3.将已组装好的螺栓球钢网架安装在屋面上，并进行固定。

需要注意锁紧螺栓连接件，并根据实际情况设置横向和纵向的临时支撑。

4.安装外排水系统。

通常使用PVC排水管或不锈钢排水管，并采用专用固定件固定。

5.在螺栓球钢网架上铺设隔热材料、防水层和保温材料。

6.安装屋面面材料。

常用的有彩钢瓦、沥青瓦和瓷砖等。

4. 质量控制在螺栓球钢网架屋面安装中，质量控制是必不可少的一环。

下面将从材料、工艺和施工和验收三个方面进行分析。

4.1 材料的质量控制材料的质量直接影响屋面的稳定性和使用寿命。

在选择和使用材料时，需要考虑以下要素：1.材料的强度和耐候性。

通常需要参考国家规定的标准和相关规范。

2.材料的厚度和面积。

需要根据设计要求和实际施工情况进行选择。

3.安装的方式和配件。

需要选择合适的固定件、连接件和密封件。

4.材料的质量保证。

需要确认材料的质量保证书和检验报告。

4.2 工艺的质量控制工艺流程的控制需要注意以下几个方面：1.螺栓球钢网架的组装和加固。

大跨度钢网架工程施工工艺及质量控制摘要:随着建筑对空间和跨度的要求不断加大，钢网架结构在建设工程中得到了广泛的应用。

但其施工安装工艺较为复杂，因此，如何保证施工质量是关键。

本文结合工程应用实例，介绍了钢网架结构的施工工艺，阐述了钢网架结构的质量控制措施，为类似工程提供了很好的借鉴。

关键词: 大跨度钢网架；高空拼装法；施工工艺；质量控制；挠度值随着我国经济的发展加快，工业现代化也得到迅速发展，建筑物对空间和跨度也不断加大。

钢网架凭借着重量轻，承载能力强，可满足大跨度的需要，空间结构各异等优势，在工业建筑领域得到较为广泛的应用。

但由于钢网架施工安装工艺的不合理，施工质量控制不到位，而导致钢网架坍塌事故，造成严重的生命财产安全损失的案例也不少，因此，加强钢网架结构的施工工艺和其施工质量控制也成为了应用中的一项重要内容。

1 工程概况某电厂储煤棚，长为184m、宽为136m、高为27.2m，总建筑面积约为24948m2，棚架用正放四角锥螺栓球节点型平板大跨度钢网架结构，储煤棚屋面和墙面板用钢檩条支撑。

1 网架安装支撑平台的搭设本工程采用高空拼装法施工，高空拼装法由于小构件单元在高空拼装，无需使用大型的起重设备，但需要一个合适的支撑操作平台(即满堂脚手架)，需用大量的脚手管材料；高空拼装法高空作业工作量大，且操作平台空间有限，属于高危作业。

但如果技术措施准备到位，操作合理，可以利用小吊车解决大吊装的问题。

1.1 支撑平台搭设的一般要求拼装支架平台是在拼装网架时，用于支撑网架，控制标高和作为钢网架安装操作平台之用。

支撑平台的数量和布置方式，取决于安装单元网架的尺寸和刚度，大跨度网架覆盖面积大，支架需要数量多，应该在保证拼装质量和方便操作的前提下，尽可能减少支架数量，以达到经济效益。

支架的位置必须对准网架下弦的支撑节点，支撑平台间距不宜过大，以免网架安装过程中产生过大的挠度。

支架高度要方便操作，如用千斤顶和木支撑并用调整标高，则支架上表面距离网架下弦节点应为50～70cm。

网架工程施工一、网架工程施工流程1、前期准备阶段在网架工程的施工过程中，前期准备任务十分重要。

首先是对工程现场进行勘察，了解地形地貌、土质情况等相关信息，为后续的施工提供便利。

其次是进行设计方案的审查，确认设计图纸符合实际情况，并对施工过程中可能出现的问题提前做好预案。

同时，需要协调与相关部门（比如环保部门、安全监管部门等）对施工方案进行审核，确保施工符合法规要求。

2、施工准备阶段施工准备阶段主要包括采购材料、搭建施工场地、配置施工机械设备等工作。

根据设计方案的要求，对所需钢构件、连接件等进行采购，确保材料的质量和数量符合要求。

同时，需要搭建施工场地，确保施工现场的安全和整洁。

配置施工机械设备，如吊装设备、焊接设备等，为后续的施工作业做好准备。

3、施工过程（1）基础施工基础施工是网架工程的第一步，是整个工程的基础。

在进行基础施工时，需要按照设计方案的要求进行钢柱、基础底座的浇筑，确保基础的稳固和牢固。

（2）钢构件制作与加工在基础施工完成后，需要对钢构件进行制作和加工。

根据设计方案的要求，加工定制各种规格和形状的钢构件，如梁、柱、梁柱连接件等。

加工完成后，进行质量检查，确保钢构件的质量符合要求。

（3）吊装与安装吊装与安装是网架工程的关键环节，需要利用吊装设备将钢构件吊装到指定位置，并进行连接和固定。

在进行吊装作业时，需要严格遵守安全规定，确保吊装过程中人员和设备的安全。

同时，需要精确控制吊装高度和位置，确保吊装和安装的顺利进行。

（4）焊接与热处理在钢构件吊装与安装完成后，需要对钢构件进行焊接和热处理。

对焊接接头进行焊接，确保连接的牢固和密合。

同时，对焊接接头进行热处理，提高接头的强度和耐腐蚀性能，确保网架结构的稳定和耐久性。

4、收尾阶段施工完成后，需要进行工程的收尾工作。

清理施工现场，清除杂物、废弃物等，确保施工现场的整洁和安全。

对工程进行验收，检查工程的完工情况、质量和安全性等，确保工程符合设计要求和施工标准。

钢结构网架施工技术及质量控制研究摘要：我国建筑工程施工领域不断发展的过程中，设计施工人员也开始关注建筑结构与施工技术的革新与应用。

将钢结构工程施工技术应用到高层建筑工程的施工过程中，不仅可以保证建筑主体结构的稳定性与安全性，还可以从整体上提高建筑工程的施工质量。

本文主要对钢结构网架施工技术及质量控制进行研究，详情如下。

关键词：钢结构；网架施工；质量控制引言随着科技的发展，建筑行业也加快了脚步迈入崭新的阶段。

大跨度钢结构是较为前沿的一项施工技术，如今在世界各国广泛应用并迅速发展。

1钢结构建筑的施工特点1.1总体质量轻钢结构建筑所用材料主要是钢材，其总体质量较轻。

钢结构建筑的质量与钢筋混凝土建筑的质量相比，钢结构建筑质量只占钢筋混凝土建筑质量的20%。

因为钢结构建筑质量较轻，不仅能够降低建筑物的荷载，还能降低原材料的耗费量、减少建筑成本、节约施工成本、提高施工企业的经济效益。

在施工过程中还可有效减轻施工人员的劳动强度。

1.2适应性强对钢结构建筑进行施工，适应性强是其最大优势。

钢结构建筑能够适应各个行业对建筑施工的要求。

钢结构是建筑物的主体，其采用的材料以彩色涂层钢板的压型板以及复合板为主。

钢结构建筑的承重体，就是钢结构的承重部件，能够适应多种施工方法。

如果对钢结构建筑进行改建和扩建，能够根据设计需求比较容易地改变钢结构的尺寸。

设计钢结构建筑时，可采用多种先进的技术手段。

钢结构建筑的抗震性较好，能够符合抗震方面的技术要求。

2钢结构网架施工技术及质量控制2.1高空散装法高空散装法，从理论层面来解释，指将结构使用到的构件划分为多个小的散件，然后直接在高空设计位置上进行安装的方法。

高空安装法在实际施工过程中主要利用两种方法，分别是悬挑法和支架法。

其中，应用频率更高的方法是支架法，因为支架法更适合应用在节点比较多的网架结构上面。

高空散装法有利也有弊，其优势是不需要借助大的起重设施，弊端是具体搭建过程中需要使用较多的材料。

网架结构工程的质量控制要点【摘要】本文简要介绍网架结构施工的质量监控.【关键词】网架结构构件制作拼装防腐质量控制由于网架结构的自身特点,在钢结构工程施工过程中,监理工程师认真分析研究钢结构工程的特点、难点，制定相应的监理实施细则是做好该项目工程监理工作的首要工作。

本文以某小学体育馆为例，探讨监理质量控制的措施.该工程建筑面积30358m2，基础为独立基础。

主体为钢结构曲面屋盖面，网架屋面积1500 m2。

1 协助业主做好网架结构施工队伍的选择钢结构工程中，大量的构件是在厂家制作后,由施工人员在现场拼装安装。

拼装与安装的精度要求高，拼装与安装的质量取决于施工单位员工的素质、技术、设备、管理水平.应选择姨家能满足设计要求、合同要求、符合本工程的施工单位进行实地考察,走访类似已建工程，考察厂家焊接设备、材料弯曲设备、相关的切割设备能否满足本工程的需要，手工焊接的质量是否能满足本工程的要求,最终应确定技术水平高、管理先进、企业信誉好、类似工程施工经验丰富的网架结构安装企业承担该项目的施工。

2 钢结构柱、梁安装质量的监控无论是钢结构柱、钢结构梁的定位，还是钢结构桁架、网架的现场拼装，都对网架工程质量产生直接影响.为此，监理工程师必须将以下四个方面作为工作的重点，严格控制好节点的制作与安装精度使误差控制在设计与规范要求的范围内，使每个环节都按设计和规范验收、检测，保证整体质量符合设计要求：（1）必须监测其梁、柱不均匀沉降,根据反馈的测量结果及时调整。

除了对施工过程进行沉降观测外，应组织第三方进行沉降观测和复验.（2）钢柱安装可通过柱端四个耳板临时固定和微调。

微调建议可直接通过在柱上下端四边设置的临时耳板(可兼作安装吊环）+双侧连接板+大六角头高强度螺栓+钢楔的方法临时固定，微调标高及垂直度，扭转也可以调整，调毕必须将钢楔焊死。

该方法的特点是现场无纵横钢索、安全可靠、施工快速。

(3）当天安装的柱子应安装梁,以确保空间稳定体系的形成。
