6KV变电所事故处理规程解读

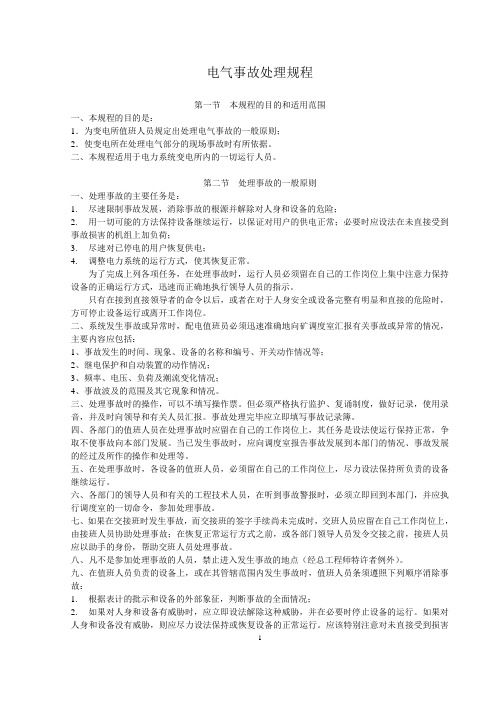

电气事故处理规程第一节本规程的目的和适用范围一、本规程的目的是：1．为变电所值班人员规定出处理电气事故的一般原则；2．使变电所在处理电气部分的现场事故时有所依据。

二、本规程适用于电力系统变电所内的一切运行人员。

第二节处理事故的一般原则一、处理事故的主要任务是：1. 尽速限制事故发展，消除事故的根源并解除对人身和设备的危险；2. 用一切可能的方法保持设备继续运行，以保证对用户的供电正常；必要时应设法在未直接受到事故损害的机组上加负荷；3. 尽速对已停电的用户恢复供电；4. 调整电力系统的运行方式，使其恢复正常。

为了完成上列各项任务，在处理事故时，运行人员必须留在自己的工作岗位上集中注意力保持设备的正确运行方式，迅速而正确地执行领导人员的指示。

只有在接到直接领导者的命令以后，或者在对于人身安全或设备完整有明显和直接的危险时，方可停止设备运行或离开工作岗位。

二、系统发生事故或异常时，配电值班员必须迅速准确地向矿调度室汇报有关事故或异常的情况，主要内容应包括：1、事故发生的时间、现象、设备的名称和编号、开关动作情况等；2、继电保护和自动装置的动作情况；3、频率、电压、负荷及潮流变化情况；4、事故波及的范围及其它现象和情况。

三、处理事故时的操作，可以不填写操作票。

但必须严格执行监护、复诵制度，做好记录，使用录音，并及时向领导和有关人员汇报。

事故处理完毕应立即填写事故记录簿。

四、各部门的值班人员在处理事故时应留在自己的工作岗位上，其任务是设法使运行保持正常，争取不使事故向本部门发展。

当已发生事故时，应向调度室报告事故发展到本部门的情况、事故发展的经过及所作的操作和处理等。

五、在处理事故时，各设备的值班人员，必须留在自己的工作岗位上，尽力设法保持所负责的设备继续运行。

六、各部门的领导人员和有关的工程技术人员，在听到事故警报时，必须立即回到本部门，并应执行调度室的一切命令，参加处理事故。

七、如果在交接班时发生事故，而交接班的签字手续尚未完成时，交班人员应留在自己工作岗位上，由接班人员协助处理事故；在恢复正常运行方式之前，或各部门领导人员发令交接之前，接班人员应以助手的身份，帮助交班人员处理事故。

事故处理原则1、及时汇报调度，正确执行调度命令和有关规程；2、对人身和设备安全没有威胁，应设法保持设备运行，如有威胁，应设法解除或停运设备；3、事故处理时应首先保证站用电和直流系统的正常运行；4、尽快隔离故障设备，防止事故扩大，及时恢复设备送电5、及时、正确、全面向调度汇报故障或事故情况。

事故处理的方法和步骤1、在值班长的统一指挥下进行处理；2、当发生设备故障跳闸后，应及时向调度简要报告（报告的内容：××时间，××开关、线路、变压器故障跳闸，现在开关的实际位置，保护和重合闸的动作情况，线路、变压器的负荷情况）3、现场检查一、二次设备、记录光字牌、保护的动作情况，报文的打印、录波器的打印情况进行仔细的分析，将详细情况汇报调度；4、在调度的指挥下进行下一步处理典型事故处理一、主变差动保护动作1、动作原因：1）主变及其套管引出线，各侧CT以内的一次设备故障；2）保护误动3）CT二次开路或短路4）主变内部故障2、设备检查：1）主变套管有无损伤，有无闪络放电痕迹，主变本体外部有无因内部故障引起的异常现象；2）差动保护范围内所有一次设备，瓷质部分是否完整，有无闪络放电痕迹，有无接地短路现象，有无异物落在设备上；3）CT本身有无异常，回路有无断线接地3、处理：1）汇报调度；2）检查差动保护范围内所有一次设备有无故障现象，记录光字牌，打印保护和故障录波报告，分析保护动作情况再详细汇报调度；3）如有两台或三台主变并列运行，检查运行中的主变是否过负荷，运行是否正常，站用电备自投是否正常动作，交直流系统是否正常4）检查保护及二次回路是否有人工作，是否因人为误动造成跳闸5）如果差动保护范围内一次设备有明显故障或差动保护动作的同时伴有瓦斯保护动作，应停电检查处理故障，经试验合格后方可投运；6）如差动保护范围内一次设备没有故障点，主变其它保护未动，现场没人工作，如有直流接地则可能是直流多点接地造成误跳，如直流正常，可能是二次回路短路或CT断线所致，可根据调度命令，退出差动保护，对主变送电后处理二次回路问题典型事故处理二、主变“油温高”光字牌亮1、检查主变就地及远方温度指示是否一致，用手触摸比较各相油温有无明显差别；2、检查主变是否过负荷，若油温升高因过负荷引起，应向调度申请减负荷；3、检查冷却系统运行是否正常，若不正常应采取相应措施；4、检查主变声音和油温是否正常，有无故障迹象；5、若在正常负荷、环境和冷却系统正常运行方式下油温不断升高，则主变可能有内部故障，应及时汇报调度申请将主变停运典型事故处理三、主变冷却器全停变压器运行中,冷却器全停,发"冷却器全停"信号。

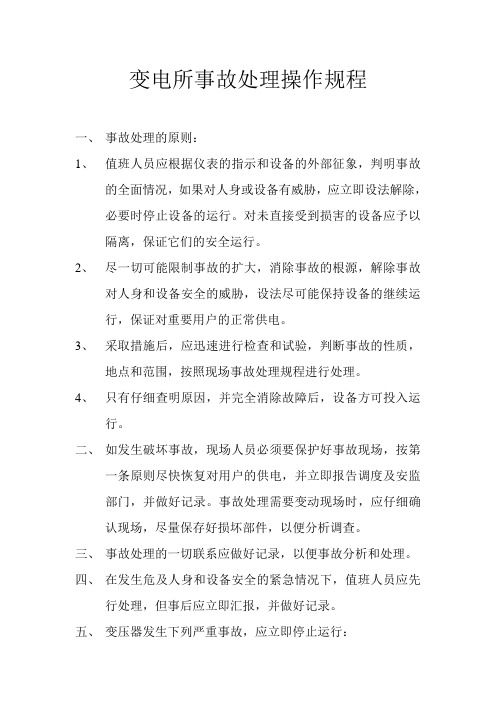

变电所事故处理操作规程一、事故处理的原则：1、值班人员应根据仪表的指示和设备的外部征象，判明事故的全面情况，如果对人身或设备有威胁，应立即设法解除，必要时停止设备的运行。

对未直接受到损害的设备应予以隔离，保证它们的安全运行。

2、尽一切可能限制事故的扩大，消除事故的根源，解除事故对人身和设备安全的威胁，设法尽可能保持设备的继续运行，保证对重要用户的正常供电。

3、采取措施后，应迅速进行检查和试验，判断事故的性质，地点和范围，按照现场事故处理规程进行处理。

4、只有仔细查明原因，并完全消除故障后，设备方可投入运行。

二、如发生破坏事故，现场人员必须要保护好事故现场，按第一条原则尽快恢复对用户的供电，并立即报告调度及安监部门，并做好记录。

事故处理需要变动现场时，应仔细确认现场，尽量保存好损坏部件，以便分析调查。

三、事故处理的一切联系应做好记录，以便事故分析和处理。

四、在发生危及人身和设备安全的紧急情况下，值班人员应先行处理，但事后应立即汇报，并做好记录。

五、变压器发生下列严重事故，应立即停止运行：1、内部音响很大且很不均匀，有严重放电、撞击和爆裂声。

2、变压器起火。

3、变压器喷油、严重渗油、漏油、油面下降到低于油位指示的限度。

六、高压配电装置在运行中发生异常情况的处理：1、合闸后，断路器内部有严重打火、放电等异常声响，应立即拉开，停电检查。

2、配电装置的瓷件发生闪络、断裂及其它严重损伤时，应立即停电处理。

3、配电装置非全相合闸或缺相运行时，应立即断开断路器进行处理。

七、对于双回路供电时，其中一个回路断路器跳闸时，不可强送，必须从两端断开该故障线路，由另一路带负荷运行，并通知维修人员对故障线路进行处理。

八、配电装置跳闸后应注意：1、对其外部检查，观察信号、仪表指示情况。

2、送电时，要防止越级跳闸烧坏设备。

3、对开断次数已达到规定的装置应停电检修，不得强行送电。

九、操作中发生错拉、错合隔离刀闸时，应按以下原则处理：1、如果错拉刀闸，若刀闸已经拉开，应拉到底，禁止再合上。

电气事故处理规程1 事故处理规程1.1 事故处理原则1.1.1 事故处理的任务：尽快限制事故的发展，解除对人身和设备安全的威胁，消除或隔离事故的根源，尽可能地保持设备的正常运行，迅速恢复重要用户的供电和所用电。

1.1.2 发生事故时，值班人员应迅速全面查明跳闸的开关、保护动作情况，信号、仪表指示情况，判明事故的范围和性质，检查一次设备的情况，判明事故原因。

1.1.3 迅速向调度部门汇报事故情况，处理事故时，要服从调令，其他人员的命令与调令相抵触时，按调令执行，如执行调令会威胁人身和设备安全时，不得执行，将不执行的理由报告调度及工区领导。

1.1.4 事故处理的全过程均应做详细记录，电话应录音。

1.1.5 有不列情况之一者，值班员可以先处理事故再向有关领导和调度报告。

1.1.5.1 将直接危害人身和设备安全的设备停电；1.1.5.2 将已损坏和受威胁的设备隔离；1.1.5.3 恢复重要用户的供电及所用电；1.1.5.4 无源线跳闸后的强送电，母线电压消失时的事故处理；1.1.5.5 通讯中断时，现场规程中允许的事故处理。

1.2 变压器事故处理1.2.1 变压器轻瓦斯信号动作1.2.1.1 事故现象：微机监控报警响，报警区显示х号主变轻瓦斯动作。

1.2.1.2可能原因1.2.1.2.1 因滤油、加油，使空气进入变压器；1.2.1.2.2 因温度下降或漏油致使油面缓慢下；：1.2.1.2.3 因变压器内部轻微故障产生气体；1.2.1.2.4 轻瓦斯二次回路故障。

气体、性质故障种类无色、无味、不燃微黄色、不燃浅灰色、可燃、强烈臭味灰黑色易燃空气木质绝缘损坏纸和纸板故障绝缘油故障1.2.1.3 处理方法1.2.1.3.1 检查主变的运行情况，瓦斯继电器内部是否有气体，温度油位正常。

1.2.1.3.2 当发现瓦斯继电器内部有气体时（看见油面），（经调度同意后进行，下同）值班人员应将重瓦斯临时改接信号，查明主变油位，油枕内是否有油，油枕通向主变连管的阀门是否打开的，如都正常，应查明瓦斯气体性质、根据气体的颜色、气体是否可燃来判明故障性质。

变配电室电气事故的处理规定
通常遵循以下步骤：
1. 发生事故后，首先要确保人员的安全，迅速采取紧急措施，如切断电源或关闭设备，以防止进一步的事故发生。

2. 拨打紧急救援电话，报告事故并请求专业人员的帮助。

3. 如果有人员受伤，应立即提供急救，并将受伤人员转移到安全地点，等待医护人员的到来。

4. 远离事故现场的其他人员应迅速撤离到安全地点，以免受到电击、火灾或其他潜在危险的影响。

5. 在专业人员的指导下，对事故现场进行调查，找出事故的原因和责任。

6. 提供详细的事故报告，包括事故的经过、受伤人员的情况以及设备或系统的损坏情况。

7. 在事故得到彻底调查和处理之前，不得恢复电源或重新启动设备。

8. 根据事故的性质和严重程度，可能需要进行设备维修、更换或升级，以防止类似的事故再次发生。

9. 对于严重的事故，可能需要进行进一步的调查和评估，以确定责任人和责任单位，并采取相应的法律措施。

需要注意的是，每个国家和地区的具体规定可能有所不同，建议在处理变配电室电气事故时参考当地的法律法规和相关标准，并在必要时寻求专业人员的帮助。

第 1 页共 1 页。

变电站事故分析与处理程序(1)复归音响，记录故障及特别发生的时间，留意表计的变化状况，检查、记录、复归光字牌及爱护动作信号，假如有掌握盘台，应复归盘台上跳闸断路器的把手，依据显示器画面显示、光字牌报警信号、爱护和自动装置的动作状况、仪表和计算机打印记录等初步推断事故性质和可能的故障范围，并汇报调度。

(2)依据仪表指示、报警信号以及爱护和自动装置的动作状况，到现场对电气设备进行认真全面的检查，精确推断故障点和影响范围，查找其缘由。

按规程实行相应的措施，做必要的自行处理，例如投入备用电源，对允许强送电的设备进行强送电，停用有可能误动的爱护和自动装置等。

(3)假如对人身平安和设备运行有威逼时，为爱护人身和设备平安，应马上设法解除这种威逼，必要时可不等调度命令停止设备运行，但事后需向调度说明状况。

(4)将事故现象及已处理的部分报告调度，然后按调度命令进行事故处理。

(5)隔离故障，无故障设备恢复送电。

当一个设备故障造成多回路设备停电时，应尽快将故障设备停电隔离，然后对其他无故障设备恢复送电。

恢复送电必需遵循“先隔离，后送电”的原则。

恢复送电应在调度的支配下进行，运行人员要依据调度的要求，考虑运行方式变化时本站爱护、自动装置（如母线爱护、失灵爱护、双回线横差爱护等）的投退，以适应新的运行方式的要求。

(6)检查故障设备，判明故障性质及故障程度。

假如运行人员不能处理损坏的设备，应马上向上级报告，并通知检修及相关专业人员来处理。

在检修人员到达之前，运行人员应做好现场的平安措施。

(7)处理事故时的每一阶段的状况，应简明、精确、准时地报告有关值班调度。

一、线路故障跳闸的现象及处理1、永久性故障跳闸，重合闸动作未胜利（1）现象警铃响、喇叭叫，跳闸开关指示灯消失红灯灭、绿灯闪光，电流表、有、无功功率表指示为02) 掌握屏光字牌“爱护动作”、“重合闸动作”、“收发讯机动作”等；中心信号屏“掉牌未复归”、“故障录波器动作”等亮、爱护屏故障线路爱护及重合闸动作信号灯亮或继电器动作掉牌，微机爱护显示出故障报告，指示爱护动作状况及故障相别的动作状况，现场检查该开关三相均在分闸位置（2）处理1) 记录故障时间，复归音响，检查光字信号，表计指示，检查并记录爱护动作状况，确认后复归信号2) 依据上述现象初步推断故障性质、范围、并将跳闸线路名称、时间、爱护动作状况等向调度简要汇报3) 现场检查开关的实际位置和动作开关电流互感器靠线路侧的一次设备有无短路、接地等故障，跳闸开关油色是否变黑，有无喷油现象等；若开关机构为液压操动机构，检查液压机构各部分及压力是否正常；若开关机构为弹簧操动机构，检查压力、有无漏气；对爱护动作状况进行检查分析，确定开关进行过一次重合4) 如线路爱护动作两次并且重合闸动作，可推断线路上发生了永久性短路故障5) 将检查分析状况汇报调度，依据调令将故障线路停电，转冷备用6) 上述各项内容记录在运行记录、开关事故跳闸记录中二、母线故障跳闸的现象及处理（1）警铃、喇叭响，故障母线上所接开关跳闸，对应红灯灭，绿灯闪光，相应回路电流、有、无功功率表指示为0（2）中心信号屏“母差动作”、“掉牌未复归”、“电压回路断线”等光字亮，故障母线电压表指示为0（3）母线爱护屏爱护动作信号灯亮（4）检查现场母线及所连设备、接头、绝缘支撑等有放电、拉弧及短路等特别状况消失（5）假如是低压母线或未专设母线爱护的母线发生故障，则由主变后备爱护断开主变（电源侧）相应开关2、母线故障跳闸缘由（1）母线绝缘子和断路器靠母线侧套管绝缘损坏或发生闪络故障（2）母线上所接电压互感器故障（3）各出线电流互感器之间的断路器绝缘子发生闪络故障（4）连接在母线上的隔离开关绝缘损坏或发生闪络故障（5）母线避雷器、绝缘子等设备故障（6）二次回路故障（7）误操作隔离开关引起母线故障3、母线故障跳闸的处理（1）记录时间、开关跳闸状况、光字及爱护动作信号，同时在确认后复归跳闸断路器KK把手（2）检查仪表指示、爱护动作状况，复归爱护信号掉牌（3）对故障作初步推断，到现场检查故障跳闸母线上全部设备，发觉放电、闪络或其他故障后快速隔离故障点（4）将故障状况及现场检查状况汇报调度，依据调令，若故障可以从母线上隔离，隔离故障后恢复其他正常设备的供电；若不能隔离，通过倒母线等方式恢复其他设备供电（依据母线爱护设备的详细形式或规程要求打算是否变动母差爱护的运行方式）（5）若现场检查找不到明显的故障点，应依据母线爱护回路有无特别状况、直流系统有无接地、推断是否爱护误动引起，若系爱护回路故障引起，应汇报调度及上级有关部门处理；若爱护回路也查找不出问题，应按调令进行处理，可考虑由对侧变电站对故障母线试送电，进一步查找（6）对双母线变电站，当母联断路器或母线上电流互感器故障，可能造成两条母线均跳闸，此时，运行人员马上汇报调度，快速查找出故障点，隔离故障，按调令恢复设备正常供电三、变压器故障跳闸的处理（1）气体爱护（瓦斯）：变压器主爱护（2）差动爱护：反映变压器绕组、引出线单相接地短路及绕组相间短路故障，是变压器主爱护（3）过流爱护：分为过流、复合电压过流等，主要反映变压器外部短路，作为气体、差动爱护的后备爱护（4）零序电流爱护、间隙过压过流爱护：反映大电流接地系统变压器外部接地短路的爱护（5）过负荷爱护：反映变压器对称过负荷2、变压器故障跳闸的现象（1）警铃、喇叭响，变压器各侧断路器位置红灯灭、绿灯闪光，相应电流、有、无功功率表指示为0（2）主控屏“差动爱护动作”、“瓦斯爱护动作”、“冷控电源消逝”、“掉牌未复归”等光字亮（3）变压器爱护屏对应爱护信号灯亮或爱护信号掉牌，微机爱护显示具体动作报告（4）备自投装置正常，自动投入备用设备3、变压器跳闸的处理（1）气体爱护动作的处理1) 若重瓦斯爱护动作，变压器三侧开关跳闸，应记录表计、信号、爱护动作状况，同时复归跳闸开关KK把手，复归音响及爱护信号并马上汇报调度2) 检查站用备自投装置是否启动，若未动作，应手动投入3) 现场对爱护动作状况及本体进行具体的检查，停止冷却器潜油泵运行，同时查看变压器有无喷油、着火、冒烟及漏油现象，检查气体继电器中的气体量4) 拉开变压器跳闸三侧开关两侧隔离开关5) 若故障前两台变压器并列运行，应按要求投入中性点及相应爱护，加强对正常运行变压器的监视，防止过负荷、变压器温度大幅上升等状况6) 汇报调度7) 进一步检查气体继电器二次接线是否正确，查明气体继电器有无误动的现象，取气测试，判明故障性质。

电气事故处理规程目录1 总则 (3)1.1 本规程的目的和适用范围 (3)1.2 处理事故的一般原则 (3)1.3 处理事故时各级值班人员的相互关系 (4)2 10kV变电所母线停电事故的处理 (4)2.1 变电所母线全停电时，值班人员应按如下次序处理： (4)2.2 变电所部分母线停电时，值班人员应按如下顺序处理： (5)3 主要电气设备的事故处理 (6)3.1 变压器的事故处理 (6)3.2电动机的事故处理 (7)3.3 高压断路器的事故处理 (8)3.4 互感器的事故处理 (9)3.5 电力电容器的事故处理 (10)3.6 避雷器的故障处理 (11)3.7 二次回路、直流系统的故障处理 (11)4 电力系统的事故处理 (12)5 灾害造成的事故处理 (12)6 附则........................................................................................................................ 错误!未定义书签。

1 总则1.1 本规程的目的和适用范围1.1.1 本规程的目的是为电气人员规定出处理电气事故或故障的一般原则，各重要电气设备事故或故障的具体处理要求由各相关单位制定细则予以明确。

1.1.2 本规程适用**公司供电系统各单位。

各有关人员必须熟悉本规程。

1.2 处理事故的一般原则1.2.1 尽快限制事故的发展，消除事故根源，并解除对人身和设备的危险。

1.2 2 用一切可能的方法保持设备继续运行，以保证对用户的正常供电。

1.2.3 尽快对已停电的用户恢复供电。

1.2.4 在处理事故时，值班人员及有关人员必须留在自己的工作岗位上，尽力设法保持所负责的设备继续运行。

当事故形势已经威胁到人身安全时，事故处理人员应选择适当的方式保护自己的人身安全。

1.2.5 在交接班时发生事故，应立即停止交接班，交班人员应负责处理事故，接班人员协助处理，直到恢复正常运行。

1 事故处理的主要任务1)及时发现事故，尽快限制事故的发展和扩大，消除事故的根源，迅速解除事故对人身和设备的威胁。

2)尽一切可能确保设备继续运行，以保证对用户的正常供电。

3)密切与调度员联系，尽快恢复对已停用户供电，特别是要尽可能确保重要用户的供电。

4)调整电网运行方式，使其恢复正常。

2 处理事故的一般原则1)电网发生事故或异常情况时，运行值班员必须冷静、沉着、正确判断事故情况，不可慌乱匆忙或未经慎重考虑即行处理，以免造成事故的发展和扩大。

2)迅速、准确地向当值调度员汇报如下情况：①异常现象、异常设备及其它有关情况；②事故跳闸的开关名称、编号和跳闸时间；③保护装置的动作情况；④频率、电压及潮流的变化情况；⑤人身安全及设备损坏情况；⑥若未能及时全面了解情况，可先做简单汇报，待详细检查清楚后，再做具体汇报。

3)处理事故，凡涉及到设备操作，必须得到所辖调度的命令或同意。

4)处理事故时，值长、主值、副值均应坚守岗位，不可擅自离开，随时保持通讯联系。

5)处理事故时，地调向运行人员发命令时，运行人员应立即执行，并将执行结果同时汇报地调。

6)处理事故时，除领导和有关人员外，其它无关工作人员均应退出事故现场。

7)处理事故时，值班员应迅速执行当值调度员一切指令。

若值班员认为当值调度员有错误时，应予指出，当值班员仍确定自己的指令是正确的，值班员应立即执行。

但直接威胁人身和设备安全的指令，任何情况下均不得执行，并将拒绝理由汇报当值调度员和上级领导。

8）处理事故时，当值班员对当值调度员的指令不了解或有疑问时，应询问明白后再执行。

9）事故处理中出现下列情况，值班员可立即自行处理，但事后应迅速汇报当值调度员：①运行中设备受损伤威胁，应加以隔离；②直接对人身有严重威胁的设备停电；③确认无来电的可能，将已损坏的设备隔离。

10）交接班时发生事故，且交接班后的签字手续尚未完成，仍由交班者负责处理，接班者协助处理。

事故处理告一段落或已结束，才允许交接班。

6KV变电所高压停送电操作规程一、适用范围本规程适用于6KV变电所高压停送电操作。

为确保人身安全和设备正常运行，严格按照规程的要求执行。

二、工作前的准备1.操作员在停送电前，必须做好以下准备工作：2.对变电所的电气设备进行检查，确保设备运行正常；3.了解变电所的运行情况，了解故障处理程序；4.准备好所需的工具和器具；5.安排好工作人员，明确每人的责任和任务。

三、停送电操作步骤1.停送电前，应按照以下步骤进行操作：2.制定停送电计划，明确操作步骤；3.关注气象变化，防止恶劣天气对电气设备造成影响；4.切断与外界的连接，确保人员和设备安全。

四、停电操作1.停电操作必须由熟练的电气操作人员进行，包括以下步骤：2.断开电源开关；3.拆卸电缆连接线；4.将电缆封头做好标记，防止装错。

五、送电操作1.送电操作必须由熟练的电气操作人员进行，包括以下步骤：2.连接电缆；3.检查接线连接是否正确；4.启动电源开关，确认设备运行正常。

六、安全注意事项1.在停送电操作中，必须严格按照规程的要求执行，确保人员和设备的安全；2.操作人员必须穿着符合安全要求的工作服和劳动防护用品；3.操作人员必须熟悉电气设备的工作原理和操作规程；4.操作人员必须严格按照操作规程操作，不得擅自操作。

七、事故处理1.在停送电操作中，如发生事故，应立即采取相应措施，包括以下步骤：2.切断电源，确保人员和设备的安全；3.报警处理，通知相关部门；4.根据事故性质采取相应的救援措施。

结语以上即为6KV变电所高压停送电操作规程，希朥各位操作人员严格执行规程，确保人员和设备的安全，保障电力系统的正常运行。

如有违反规定，造成事故，将承担相应的责任。

谢谢合作！。
