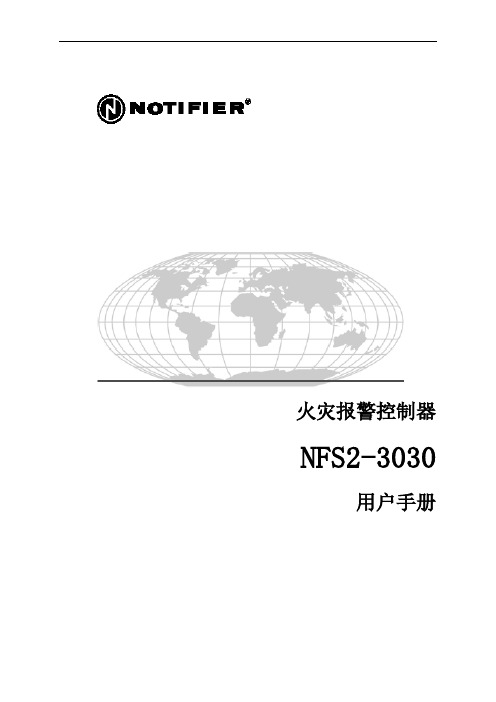

火灾报警控制器NFS2-3030用户手册火灾报警系统的局限性火灾报警系统能降低保险费用，但它不能替代火灾保险！自动火灾报警系统典型的组成包括：感烟探测器、感温探测器、手报、告警设备和具有远程通知能力的火灾报警控制设备，它能提供早期的火灾报警。
一个系统不能确保火灾发生时的生命及财产安全。
尽管火灾报警系统为早期火灾报警而设，但它不能确保预报准确或防止火灾。
由于各种原因，火灾报警系统可能不能提供及时或适当的告警，甚至不能工作。
感烟探测器也许不能探测到的火灾区域：灯罩内、墙内、屋顶、紧闭的门的另一边。
感烟探测器不能探测到建筑物另一楼层的火灾。
火灾中的燃烧微粒或“烟”不能被房间内感烟探测器探测到的原因：●探测器被遮挡，例如紧闭或部分关闭的门、墙、灯罩将制约微粒或烟的扩散。
●烟微粒变“冷”凝结，不能扩散到安装了探测器的天花板或墙上。
●风将烟微粒吹得远离探测器。
●在扩散到探测器之前，烟微粒融合在空气中。
●出现的“烟”量不能使感烟探测器报警。
感烟探测器被设计为有多种级别的感烟灵敏度。
如果探测器的灵敏度级别不能被发生的火灾触发，探测器将不会处于报警状态。
感烟探测器即使工作正常，其灵敏度也受到限制。
光电感烟探测器探测阴燃火灾的能力优于明火火灾，它具有少量烟的探测能力。
离子感烟探测器探测明火火灾的能力优于阴燃火灾。
因为火灾发生的途径不同而且经常不可预知其发展，所以一种探测器无法满足所有需求，只用一种探测器在火灾发生时可能不能提供适时的报警。
感烟探测器不能及时报警的火灾原因有：纵火、小孩玩火（尤其是在卧室内）、躺在床上抽烟及爆炸（如煤气、存贮的易燃原料等）引起的火灾等。
感温探测器不能探测燃烧微粒，并且只在其温度上升速率超过预定速率或温度值超过预定值时报警。
升温速率型感温探测器在使用时间很长后可能灵敏度会降低。
基于这个原因，升温速率型探测器每年至少要经过一次有资质的专门机构的测试。
感温探测器设计用于保护财产而不是生命。
安装火灾报警控制器的房间也必须装有感烟探测器，否则火灾报警控制器在自身发生火灾时不会得到告警，并且可能会导致整个系统被破坏。
火灾报警控制器NFS2-3030用户手册火灾报警系统的局限性火灾报警系统能降低保险费用，但它不能替代火灾保险！自动火灾报警系统典型的组成包括：感烟探测器、感温探测器、手报、告警设备和具有远程通知能力的火灾报警控制设备，它能提供早期的火灾报警。
一个系统不能确保火灾发生时的生命及财产安全。
尽管火灾报警系统为早期火灾报警而设，但它不能确保预报准确或防止火灾。
由于各种原因，火灾报警系统可能不能提供及时或适当的告警，甚至不能工作。
感烟探测器也许不能探测到的火灾区域：灯罩内、墙内、屋顶、紧闭的门的另一边。
感烟探测器不能探测到建筑物另一楼层的火灾。
火灾中的燃烧微粒或“烟”不能被房间内感烟探测器探测到的原因：z探测器被遮挡，例如紧闭或部分关闭的门、墙、灯罩将制约微粒或烟的扩散。
z烟微粒变“冷”凝结，不能扩散到安装了探测器的天花板或墙上。
z风将烟微粒吹得远离探测器。
z在扩散到探测器之前，烟微粒融合在空气中。
z出现的“烟”量不能使感烟探测器报警。
感烟探测器被设计为有多种级别的感烟灵敏度。
如果探测器的灵敏度级别不能被发生的火灾触发，探测器将不会处于报警状态。
感烟探测器即使工作正常，其灵敏度也受到限制。
光电感烟探测器探测阴燃火灾的能力优于明火火灾，它具有少量烟的探测能力。
离子感烟探测器探测明火火灾的能力优于阴燃火灾。
因为火灾发生的途径不同而且经常不可预知其发展，所以一种探测器无法满足所有需求，只用一种探测器在火灾发生时可能不能提供适时的报警。
感烟探测器不能及时报警的火灾原因有：纵火、小孩玩火（尤其是在卧室内）、躺在床上抽烟及爆炸（如煤气、存贮的易燃原料等）引起的火灾等。
感温探测器不能探测燃烧微粒，并且只在其温度上升速率超过预定速率或温度值超过预定值时报警。
升温速率型感温探测器在使用时间很长后可能灵敏度会降低。
基于这个原因，升温速率型探测器每年至少要经过一次有资质的专门机构的测试。
感温探测器设计用于保护财产而不是生命。
火灾报警控制器NFS－3030/E 安装手册目录第一章系统概述 (4)1.1 系统描述 (4)1.1.1 标准特性 (4)1.1.2 选件 (4)1.1.3 系统局限性 (4)1.2 系统部件 (5)1.3 产品图例 (5)1.3.1 主电源 (7)1.4 系统机箱 (7)第二章安装 (9)2.1 安装前的准备工作 (9)2.2 安装清单 (9)2.3 安装机箱 (10)2.4 安装机箱及底盘上的设备 (11)2.5 安装CPU板 (12)2.6 安装可选模块 (14)2.7 安装多线制线路模块 (15)2.7.1 概述 (15)2.7.2 安装扩展模块 (15)2.7.3 安装多层模块到底盘上 (16)2.7.4 连接多线制模块扁平电缆 (16)2.8 IZM-8RK/IZE-A触发设备线路 (18)2.8.1 非环形现场接线 (18)2.8.2 环形接线 (19)2.9 ICM-4RK/ICE-4告警输出线路 (19)2.9.1 ICM-4RK/ICE-4接线方式 (19)2.9.2 电源的连接 (20)2.10 CPU板上的“C”型继电器 (21)2.11 CRM－4RK/CRE－4上的“C”型继电器 (21)2.12 辅助继电器模块(ARM-4)上的“C”型继电器 (22)2.12.1 概述 (22)2.12.2 安装 (23)2.12.3 辅助继电器模块接线 (24)2.13 连接特殊的可选模块 (24)2.13.1 网络控制模块 (24)2.13.2 回路控制模块、回路扩展模块 (25)2.14 连接电源 (27)2.14.2 检查AC电源 (28)2.14.3 辅助电源连接 (29)2.15 UL功率限定接线要求 (29)2.16 安装打印机 (29)2.16.2 打印机安装顺序 (30)2.16.3 配置打印机 (30)2.17 信号回路接线(SLC) (32)2.18 连接编程PC机 (33)3 第三章释放应用 (34)3.1 概述 (34)3.2 编程 (34)3.3 接线 (34)3.3.1 连接释放设备到FCM-1模块 (34)3.3.2 连接NBG-12LRA急停释放按钮 (35)第四章系统测试 (37)4.1 验收测试 (37)4.2 定期测试及维护 (37)4.3 操作检测 (37)4.4 电池检测及维护 (38)附录A 电气参数 (39)A.1 工作电源 (39)A.2 SLC回路 (39)A.3 告警应用线路 (39)A.4 接线要求 (39)1 第一章系统概述1.1系统描述1.1.1标准特性●易于连接的1到10个回路●网络操作●VIEW TM早期报警火灾探测●FlashScan TM或CLIP协议探测器或模块●火警、故障、监控及安全继电器●支持32个告警器，每一个告警器64个或96个告警点●逻辑功能●多行显示●火警或预警能激活本地音响器或继电器●火警确认预警指示(NYC)●监控管道探测器●支持AWACS算法●EIA-485连接ACS告警器(包括LDM用户模拟图形显示器)●EIA-232连接打印机●自动编程特性可以快速编程新设备●易于连接到VeriFire 编程工具●系统电源可编址，充电器可为25AH到200AH的电池充电，并提供4.5A的电流给系统CPU●易于连接辅助电源及电池充电器，便于用户组成大的系统●诊断用LED指示灯及开关●接地故障检测●支持最大12个多线制线路模块，包括IZM-8RK输入模块1.1.2选件参阅1.2节“系统部件”各种可选模块的说明。
诺蒂菲尔NFS-3030火灾报警控制器概述火灾报警控制器诺蒂菲尔NFS-3030是一个大容量联动型智能火灾报警控制器，为NOTIFIER公司ONYXTM 系列产品的一部分。
它采用多CPU架构，极大地保证了系统的可靠性。
NFS-3030采用模块化设计，可按每一个项目的需求进行配置，是火灾报警系统的理想选择。
NFS-3030可带1到10个信号回路（SLC），最大3180个智能可编址器件。
火灾信息对人员疏散是非常重要的，NFS-3030提供了640字符LCD大屏幕中文显示，可操作人员提供火警位置、火灾进展和疏散等重要信息。
诺蒂菲尔火灾报警控制器NFS-3030系统容量智能信号回路：1 ～10个。
智能探测器：每回路159个。
智能模块：每回路159个。
LCD-160中文复示显示器：32个。
楼层显示器或总线手动控制盘：32个（每个64点或96点）..中文微型打印机：1台。
火警继电器：1个。
故障继电器：1个。
诺蒂菲尔火灾报警控制器NFS-3030电源参数交流供电：220/240VAC，50/60HZ，1.5A。
充电范围：25AH ～200AH（超过25AH安装在单独的机箱内）。
充电电流：2.0A或5.0A。
直流输出：一路5V/1A输出；一路24V/1A输出；一路CPU供电输出。
输出总电流：4.5A（报警时）。
诺蒂菲尔火灾报警控制器NFS-3030特性1至10路隔离的智能信号回路（SLC），支持环形、非环形和T形布线。
每个回路最多可接159个探测器和159个模块，总共3180个可编址器件。
每个控制器最大容量达3180个编址点。
640字符大屏幕中文液晶显示器。
网络选件支持接入NFN网络。
内置火警、故障、安全和监控继电器。
多CPU架构，在一个CPU出现故障时，系统仍能以降级模式进行火警报警和联动控制。
系统程序和应用程序存于闪存中，系统升级简单、方便。
根据工作日和周末的时间安排，灵敏度可以自动调整。
EIA-485接口（ACS模式），可接多达32个液晶、矩阵式或模拟地图盘式楼层显示器。
实用文档之"火灾报警控制器"NFS-3030/E操作维修手册火灾报警系统的局限火灾报警系统可以降低保险费用，但并不能代替火灾保险！自动火灾报警系统——典型组成包括感烟探测器、感温探测器、手动报警按钮、音响警报装置和具有远程告警能力的火灾报警控制——可以对发生的火灾提供早期警报。
然而，这种系统并不能保证由于火灾造成的财产损失和人员伤亡。
制造商推荐感烟和感温探测器在保护场所的设置应遵循“国家火灾防护协会通用版72号标准”（NFPA72）的建议、制造商的建议、国家和地方法规以及《正确使用系统感烟探测器指南》中的建议。
该指南对所有安装经销商免费提供。
据联邦紧急事件处理机构（美国政府机构）研究指出，感烟探测器在多达35％的火灾中没有起作用。
当火灾报警系统为早期火灾提供报警时，它们不保证对火灾的报警和防护。
由于以下各种原因，火灾报警系统可能不能提供及时准确的警报，甚至不能动作：感烟探测器在烟到达不了探测器的地方将不能探测到火灾，例如在烟囱里，在墙的里面或后面，在屋顶，或在关闭门的另一侧。
在建筑物的另一级或另一层的感烟探测器也不能探测到火灾，例如，第二层的探测器不能探测到的一层或地下室的火灾。
燃烧的粒子或“烟”在发展中的火灾中的燃烧粒子或“烟”将有可能不能到达感烟探测器的探测室，这是由于：●像关闭或部分关闭的门、墙或烟囱等障碍物阻挡了粒子或烟的流动。
●烟粒子变“冷”凝结不能扩散到安装探测器的屋顶或墙上面。
●烟粒子被空气出口吹离探测器。
●烟雾在到达探测器前被拉回到空气中。
“烟”的数量不足以使感烟探测器报警。
感烟探测器被设计为依据烟的浓度不同等级报警。
如果在探测器的位置发生火灾产生的烟达不到该浓度等级，探测器将不报警。
感烟探测器，即使工作正常，也有探测限制。
具有光电探测室的探测器善于探测阴燃的火灾而不善于探测很少有可见烟的明火。
具有离子型探测室的探测器善于探测快速燃烧的火灾而不善于探测阴燃火灾。
