变频空调故障维修指导

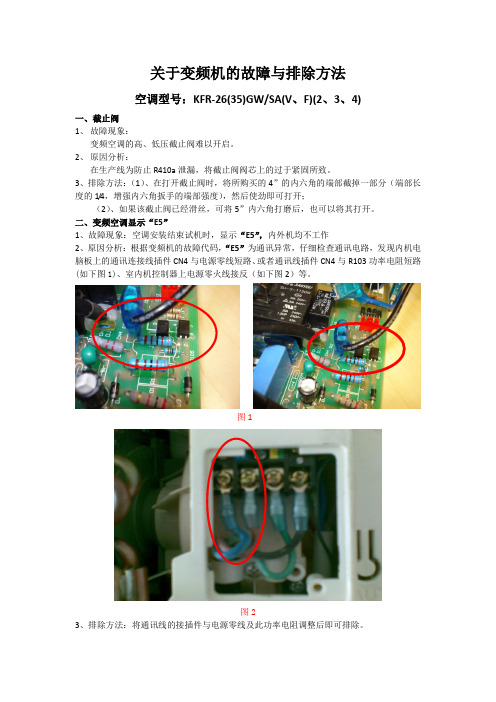

关于变频机的故障与排除方法空调型号：KFR-26(35)GW/SA(V、F)(2、3、4)一、截止阀1、故障现象：变频空调的高、低压截止阀难以开启。

2、原因分析：在生产线为防止R410a泄漏，将截止阀阀芯上的过于紧固所致。

3、排除方法：（1）、在打开截止阀时，将所购买的4”的内六角的端部截掉一部分（端部长度的1/4，增强内六角扳手的端部强度），然后使劲即可打开；（2）、如果该截止阀已经滑丝，可将5”内六角打磨后，也可以将其打开。

二、变频空调显示“E5”1、故障现象：空调安装结束试机时，显示“E5”，内外机均不工作2、原因分析：根据变频机的故障代码，“E5”为通讯异常，仔细检查通讯电路，发现内机电脑板上的通讯连接线插件CN4与电源零线短路、或者通讯线插件CN4与R103功率电阻短路(如下图1)、室内机控制器上电源零火线接反（如下图2）等。

图1图23、排除方法：将通讯线的接插件与电源零线及此功率电阻调整后即可排除。

三、变频空调显示“F7”1、故障现象：空调安装结束时，显示灯板显示“F7”，空调不开机。

2、原因分析：用户退机后将空调拉回网点连接再次试机，空调运行正常。

查故障代码本，“F7”表示过欠电压保护。

二次去用户家安装空调时测试用户的电源电压为287V，建议用户加装稳压设备，加装以后空调故障排除。

3、排除方法：加装电源稳压器。

五、变频空调显示“F8”1、故障现象：空调安装结束试机时，发现显示板显示“F8”，整机不工作。

2、原因分析：根据故障代码“F8”，为主控与驱动通讯故障所致。

仔细检查为固定模块的螺钉被打断，断掉的螺钉头导致模块与散热器短路，模块爆掉，见下图3。

因断掉的螺钉头在散热器上的位置不确定，故在厂内功能检测时存在检不出来的可能。

经运输颠簸后，导致装到用户家后短路。

造成试机时显示“F8”。

3、排除方法：重新找一个自攻螺丝上紧并更换模块后，此故障排除。

遇到空调出现故障要仔细检查，根据故障现象和所显示的故障代码分析故障原因，先考虑外部原因，如用户家的电源电压、使用环境、空调的使用方法、设定模式等；然后再检查空调内部的问题。

变频空调售后维修指南（玉、绿、凉系列）1、外机控制器简要介绍1.1 室外机控制器各单元电路示意1.2 室外控制器关键位置的测试方法1.2.1 15V/12V/5V 等电源的测试点及测试方法1.2.2 5V 和3.3V 电源的测试点及测试方法1.2.3 整流桥的测试点及测试方法1.2.4 IGBT 和IPM 模块的测试点及测试方法1.3 室外机控制器状态指示灯的识别方法外机控制器3 灯彼此独立，三灯采用亮1s 灭1s 的方式，也就是亮1s，灭1s 为闪烁一次。

当一个灯连续灭3s 的时候说明上一个计数周期结束，当重新开始亮后，表示下一个计数周期开始。

2、常见售后故障分析2.1 通讯故障(E6)故障点的确认方法（根据外机板三个指示灯的显示情况进行判断）2.1.1 三灯均不亮1、首先用万用表的交流电压档测试外机电器盒接线板上N(1)与3之间的电压，如果无电压则检测内机侧接线板是否有电，如果内机侧接线板没有电压则检查内机接线是否正确，否则更换内机控制器。

2、如室内机供电正常，则检查室外机的接线是否正确，是否存在接线错误或接线松脱的现象。

3、如果以上2种现象均不存在则可以直接更换外机控制器。

2.1.2 三灯中任意一个灯或多个灯常亮外机板出现三灯常亮，一般由于外机控制器上的主IC 没有工作，因此直接更换外机板。

2.1.3 只有红灯闪烁1、用万用表直流电压档测量C503 两端的电压，如果电压值在0～3.3V 之间，说明内机已经发送了信号只是外机没有接收到，可以直接更换外机板。

2、如果C503 两端的电压恒为高电平（3.3V 左右）或者恒为低电平（0V 左右）则可以用万用表的交流电压档测量外机接线板上的通讯线（2）对零线（N1）之间的电压，电压在0V 至20V 左右跳动说明内机有信号发送，外机没有接收到，属于外机故障，更换外机板。

如果没有变动，则说明内机根本没有发送信号或通讯线断路，检查通讯线或更换内机控制器。

2.2 外风机不运转交流风机的测试方法：拔出风机的红色线，棕色线，黑色线，然后用万用表的电阻档测试红、棕、黑3 线两两之间的电阻，一般为几百欧，否则为开路，则判定为风机坏。

变频空调系列故障维修指南格力2000机型维修指南室外机不启动原因有：电源模块坏；室内外通讯不正常；室内外感温包故障；压缩机过载保护器开路；pCB板坏等，具体判断及处理方法：1、电源模块坏：上电后首先检查电源模块p+、N－之间是否有310VDC电压，如果无，请检查室外机主回路中整流桥、电抗器、电容器是否有故障，接线是否松脱，同时检查pTC 电阻是否坏，pTC电阻正常时，其两端电阻为30欧姆到60欧姆之间，开路或短路都不正常。

如果有310VDC电压，而室外机pCB板上红色指示灯不亮，请检查pCB板与电源模块之间的十芯信号连接线是否接触良好，电源模块上针座中插针是否折弯，如以上均正常，而pCB办上红色指示灯依然不亮，说明电源模块坏。

如果红色指示灯亮，压缩机不启动，将压缩机U、V、W三根线拔掉，开机，外风机能正常运行（三分钟以上），也说明电源模块坏。

注意：换电源模块时，一定要在电源模块及散热器上均匀涂上散热膏。

2、室内、外感温包故障（故障现象，不启动或开一段时间后停）：变频机控制与室内、外感温包都有关系。

（1）制冷、抽湿模式：如出现开几分钟的停机现象a、请检查室内管温包是否有故障或温度过低，导致防冷保护。

b、请检查室外化霜感温包是否有故障或温度过高，当T化＞65℃时，压缩机会停，T化＜58℃时恢复运行。

c、排气感温包是否过高或有故障。

T排＞115℃停压缩机，T排＜92℃恢复运行。

d、过载保护器是否开路即压缩机过载跳或接触不良。

（2）制热模式：a、如压缩机不启动，内风机一直不转，则为通讯故障，请检查室内外连接线是否正确，是否完全可靠接地。

b、室内管温保护，当T管＞65℃停压缩机；T＜52℃恢复运行，处理方法可先将管温包拔调或换新感温包。

c、排气温度保护及过载保护同制冷。

3、室内、外其它故障显示a、 LED1绿灯亮，压缩机停且有故障；b、 LED3黄灯亮，室外环境感温包有故障；c、 LED2红灯亮，室外管温感温包有故障d、 LED1绿灯闪烁，模块有保护信号；e、 LED2、LED3红灯、黄灯闪烁，压缩机过载保护信号；f、绿灯、红灯、黄灯同时全亮，排气感温包有故障；g、室内D1灯亮，压缩机运行；h、室内D2灯亮，通讯正常工作，否则不正常；i、室内D3灯亮，室内感温包有故障。

变频空调的常见故障原因及解决方法
1、制冷效果差或不制冷
原因：冷媒泄漏、冷凝器脏污、蒸发器结露等。

解决方法：检查冷媒管路是否有泄漏，修复漏点并进行充填；清洁冷凝器表面，确保散热效果良好；清洁蒸发器，确保没有结露问题。

2、电源故障
原因：电源线松动、电源插头损坏、电源开关故障等。

解决方法：检查电源线是否牢固连接，更换损坏的电源插头，修复或更换故障的电源开关。

3、压缩机故障
原因：压缩机运转异常、压缩机电路故障等。

解决方法：检查压缩机运转情况，确保其正常工作；检查压缩机电路，修复或更换故障的部件。

4、风扇故障
原因：室内机或室外机风扇损坏、风扇电机故障等。

解决方法：检查风扇是否正常运转，修复或更换损坏的风扇；检查风扇电机，修复或更换故障的电机。

5、控制系统故障
原因：控制面板故障、传感器故障等。

解决方法：检查控制面板设置是否正确，修复或更换故障的控制面板；检查传感器是否正常工作，修复或更换故障的传感器。

煜信空调专业从事中央空调维修维保、设计安装工程、中央空调节能改造的技术型服务公司，公司有专业的维修队伍。

主要维修开利、麦克维尔、特灵、约克、大金、日立、三洋、格力、美的、布里斯托、克莱门特，及螺杆机、离心机、风
冷机组、热泵机组、VRV多联机、地源热泵机组、工业冷水机组、复叠式制冷机组等。

可以根据您的需求，提供专业优质的解决方案，期待与你达成合作。

格力变频空调售后维修指南格力变频空调是目前市场上非常常见的一种空调产品，其具有节能、舒适以及静音等诸多优点，因此得到了广大消费者的青睐。

然而，就像一切电器产品一样，长期使用难免会遇到一些问题，这就需要我们了解格力变频空调的售后维修指南，才能更好地解决问题。

接下来，本文将为大家详细介绍格力变频空调的售后维修指南。

一、自检故障1. 定时关机不起作用：首先，检查定时关机设置是否正确，如果正确，可能是定时关机功能故障，需要联系售后服务进行维修。

2. 机器运行时间短，就自动关机：检查空调是否正常通电，如果通电正常，可能是内部散热器堵塞或温度过高导致自动关机，需要进行内部清洁或检查内部散热风道。

3. 空调遥控器无法控制机器：首先，检查遥控器电池是否正常，如果电池正常，可能是遥控器损坏或与空调室内机信号不匹配，需要更换遥控器或重新匹配信号。

4. 空调启动后风力非常小或没有冷气：检查空调是否处于低风或静音模式，如果不是，可能是过滤网堵塞或制冷系统故障，需要进行过滤网清洁或联系售后进行检修。

二、制冷故障1. 空调启动时有异味：可能是室内机内部积尘过多导致，需要进行清洁，还可能是制冷剂泄漏引起，这就需要联系售后服务进行维修。

2. 空调制冷效果不佳：首先，检查设置温度是否合理，如果合理，可能是制冷剂不足或制冷系统故障，需要联系售后服务进行补充制冷剂或检修制冷系统。

3. 空调制冷过程中有噪音：可能是内部风机或制冷系统异常，需要检查内部风机或联系售后进行检修。

三、制热故障1. 空调制热效果不佳：首先，检查设置温度是否合理，如果合理，可能是室内外机之间的管道连接不畅或制热系统故障，需要进行管道清理或联系售后进行检修。

2. 空调制热过程中有异味：可能是室内机需要清洁，或制热剂泄漏引起，需要进行清洁或联系售后进行维修。

3. 空调制热过程中有噪音：可能是内部风机或制热系统异常，需要检查内部风机或联系售后进行检修。

四、其他故障1. 空调运行时有震动：可能是室内机或室外机安装不稳，需要重新调整安装位置。

变频空调维修方法近几年变频空调渐渐变得热销，许多购置了变频空调的消费者，对于变频空调原理还不是很了解，当变频空调出现问题的时候，也不知道该如何处理，下面为大家细心整理了一些关于变频空调修理方法，盼望对你有所协助，欢送查阅。

变频空调修理方法1、变频空调出现故障的时候，我们可以先看看空调的室内外机的连接头是否出现了问题，同时在观看空调冷凝器的翅片上是否有灰尘，之后再视察空调的室内机和室外机的风机运转是否正常。

之后再看压缩机的吸气管是否结露和过滤器是否结霜，同时还可以检查空调的显示屏上出现的空调故障代码，依据空调的故障代码来判定空调出现的故障。

2、我们除了检查出现的故障外还可以用听的方式来检查，首先我们可以听一听空调的室外机和室内机的风扇运转的声音是否流畅，压缩机在运行的过程中有没有摩擦声或者是共振产生的异样响声，之后再听一听冷凝剂在流淌时的流液声。

3、在听了和看了之后，可以用摸的方式进展检查，摸主要是为了感知空调在工作的过程中各个部件的温度是不是运行时产生的正常温度，这样我们就可以检查出空调出现的故障是不是运行过程中温度过高而引起的。

4、在看、听、摸之后才能够采纳闻的方式，闻主要是为了闻出空调压缩机的内外线圈有没有因为压缩机温度提升散发出的焦味，同时闻线路板、继电器、功率模块有没有焦味，用闻的方式同样是为了确认空调在运用的过程中是不是某一部件因为温度过高被烧而发出的焦味。

变频空调故障的修理留意事项1.故障判定。

先将室内机限制器的开关置试运行档，假设空调器能运转且运转稳定，可认为限制系统根本正常，应着重检查各传感器是否良好。

2.空调器无法运行。

多为系统故障，假如空调器出现转速不变或爱护性关机等故障，应首先检查传感器。

可用万用表R×101档测其阻值是否改变。

有的传感器阻值虽能随温度改变，但其限制特性差，也会引起变频器限制不正常，应视状况检修或更换传感器。

3.运行中突然关机。

空调器运行中，有时突然自动关机，在启动室内风扇工作几分钟后也自动关机，而室外机始终不工作。

变频空调维修知识点大全随着科技的进步和人们生活品质的提高，空调已经成为了现代家庭中必不可少的电器之一。

而其中，变频空调作为节能、舒适的代表，一直备受消费者的追捧。

然而，使用过程中，变频空调也会出现各种故障，这就需要我们了解一些维修知识来解决问题。

下面我们将带您了解变频空调维修的一些基本知识点。

一、常见故障及处理方法1.1 无法正常启动当您的变频空调无法正常启动时，第一步应该确认是否已插上电源。

如果已插上电源，还需要检查断路器是否正确打开，以及空调的遥控器是否工作正常。

如果这些都没有问题，可以尝试关闭电源插座开关，并等待几分钟后再次启动。

如果仍然无法启动，建议联系专业维修人员进行检修。

1.2 制冷或制热效果不佳如果您的变频空调在使用过程中出现制冷或制热效果不佳的情况，可能是由于空调的滤网堵塞或者空调的室外机散热器上有积尘导致的。

解决方法是定期清洗滤网，并使用清洁刷将室外机上的积尘清除。

1.3 异常噪音变频空调在使用过程中出现异常噪音也是比较常见的故障。

这可能是由于空调室内机和室外机之间的连接部位没有固定好导致的，也可能是由于室内机和室外机之间的连接管道不够牢固引起的。

处理方法是打开空调，检查连接部位是否固定好，并进行调整。

二、维修知识点2.1 空调的电气系统空调的电气系统是变频空调维修的一个重要部分。

在进行维修时，需要先断开电源，并使用万用表对空调的电路进行检测，以确定是否存在电路故障。

如果发现电路故障，需要根据具体情况进行修复或更换相应的元件。

2.2 空调的制冷循环系统空调的制冷循环系统是变频空调的核心部件之一。

在维修过程中，需要了解空调的制冷循环原理，并掌握制冷系统的构成和工作原理。

常见的制冷循环系统故障包括制冷剂泄漏、制冷剂不足等。

维修时需要找到泄漏点，并进行修复和加注制冷剂。

2.3 空调的电子控制系统空调的电子控制系统是变频空调的智能化部分。

在进行维修时，需要检查空调的电子控制器是否工作正常，并通过调试参数来修复故障。
