格力空调电路维修及案例分析

客户服务中心故障现象:机型:移机,运行30min 后,室内机出墙处漏水分析与检修经验与体会...KF-23GW/23316E-N5经全面检测发现出水管在过墙处压瘪。

修复后，故障排除。

室内机管路出墙处漏水，说明出墙孔直径过小，同时铜管、排水管、控制线在一起绑扎过松，管子在穿墙时，把排水管拉坏或被挤压。

可把出水管从出墙处截断，重新接一个出水管。

也可在出墙处压瘪的水管内部衬一个粗细相当的铜管，撑起压瘪处；然后把室内机外壳卸下，用嘴反吹排气管，看蒸发吕水槽是否有气泡产生，如有气泡产生，说明压瘪处已被铜管撑起。

故障现象:机型:移机后,运行中漏电保护器跳闸KF-45LW/46316L-JN3分析与检修z现场通电开机,设定制冷状态,室内机与室外机均能运转,检查漏电保护器符合功率要求,并贴有国CCC标志.检查控制线绝缘良好,检测控制部件风机,压缩机电阻阻值正常,用压力表测压力偏低,指针抖动厉害.由此判定制冷系统含有空气.z 停机10min后,从低压端放掉雪种,然后重新抽空、补加雪种至压力为0.5MPa,故障排除。

故障现象:机型:机组不定时跳闸z上门检查,用户新换30A 漏电开关,4mm 2电源线,电压为220V.经判断,电源容量足够,也有可能是机器漏电造成跳闸,经检测,机器各部分负载元件上和内各部分电路均无漏电现象,于是装好机确认无故障后,试机30min 运转正常,初步认为空调正常.z第三天用户又来电反映还是跳闸,再次上门检测,向用户询问得知,用户同时购同型号机3台,同时新换了漏电开关和电源线,另两台空调运转正常,无此现象,于是把另一台空调打开,与其相比,机器运转没有差异,唯一发现这一台空调机器漏电开关发热厉害;z 经分析,有可能是漏电开关的故障.换漏电开关试机正常,再没出现跳闸现象.分析与检修经验与体会...维修时要善于观察与空调有关的第一部位,要充分考虑和分析每一部位运转现象,就能发现故障所在.KF-76LW/E7638L1故障现象:机型:显示E5z从故障代码来看,是低电压保护,经逐一检查,原因可能是过电流保护或电压太低负荷不起空调压缩机工作,查电源198V,室外机压缩机端子处电压为196V.z 重新开机后,压缩机起动跳停,用万用表监测供电电压,瞬间由196降为150V,显然电源容量不足.z 更换电源后一切正常.KF-70LW/E170313L1分析与检修经验与体会...检修电气系统故障时,首先应该分析电路.从电路的“电源、负载、开关、导线”为思路逐步进行检查和分析，逐一地排除故障。

空调错误格力：变频柜机E1-E5E1：压机过流，过热，排气过高，模块保护；E2：室内防冻结保护；E3：室内温度感温包开，短路；E4：室内管温开，短路；E5：室内外通讯故障。

：定频机故障代码：E1：压缩机高压保护E2：蒸发器防冻结保护E3：压缩机低压保护E4：压缩机排气温度过高保护E5：过电流（低电压保护)Gree: Frequency Guiji E1-E5E1: press overcurrent, overheating, excessive exhaust, module protection; E2: indoor anti-freeze protection; E3: indoor temperature thermal package open, short circuit; E4: indoor pipe temperature open, short circuit ; E5: indoor and outdoor communication failure. : Fixed-frequency machine fault codes: E1: Compressor high pressure protection E2: Evaporator anti-freeze protection E3: compressor and low pressure protection E4: compressor discharge temperature protection E5: over-current (low voltage protection)E1是系统高压保护。

故障原理：外机铜管连接的有个高压保护开关，通过高压开关检测系统压力，然后通过线路反馈给芯片。

维修流程：1.首先排除外界因素，如蒸发器，冷凝器脏，电源缺相等。

如果机器一开机就显示E1，看压缩机是否启动，若没启动测量高压开关，若启动测压缩机启动电流。

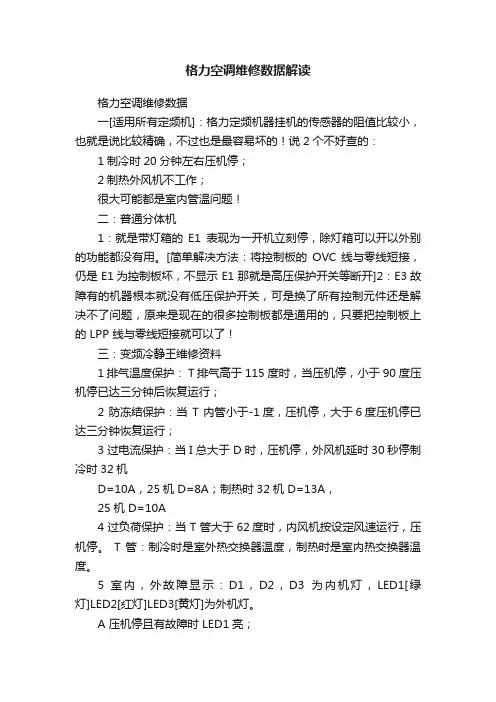

格力空调维修数据解读格力空调维修数据一[适用所有定频机]：格力定频机器挂机的传感器的阻值比较小，也就是说比较精确，不过也是最容易坏的！说2个不好查的：1制冷时20分钟左右压机停；2制热外风机不工作；很大可能都是室内管温问题！二：普通分体机1：就是带灯箱的E1表现为一开机立刻停，除灯箱可以开以外别的功能都没有用。

[简单解决方法：将控制板的OVC 线与零线短接，仍是 E1为控制板坏，不显示 E1 那就是高压保护开关等断开]2：E3故障有的机器根本就没有低压保护开关，可是换了所有控制元件还是解决不了问题，原来是现在的很多控制板都是通用的，只要把控制板上的 LPP 线与零线短接就可以了！三：变频冷静王维修资料1排气温度保护： T 排气高于115度时，当压机停，小于90度压机停已达三分钟后恢复运行；2 防冻结保护：当 T 内管小于-1度，压机停，大于6度压机停已达三分钟恢复运行；3 过电流保护：当 I 总大于 D 时，压机停，外风机延时30秒停制冷时32机D=10A，25机 D=8A；制热时32机 D=13A，25机 D=10A4 过负荷保护：当 T 管大于62度时，内风机按设定风速运行，压机停。

T 管：制冷时是室外热交换器温度，制热时是室内热交换器温度。

5 室内，外故障显示：D1，D2，D3为内机灯，LED1[绿灯]LED2[红灯]LED3[黄灯]为外机灯。

A 压机停且有故障时 LED1亮；B 室外环境温度有故障时 LED3亮；C 室外管温有故障时 LED2亮；D 模块保护时 LED1闪烁；E 压机过载时 LED2与 LED3同时闪烁；F 排气温度有故障时 LED1，LED2，LED3全亮；G 室内 D1压机运行时亮；H 室内 D2时通讯指示，正常时闪烁；I 室内 D3是感温包指示灯，有故障时闪烁。

6 功率模快：各线功能1号线：W 相的负端控制信号；2号线：W 的正端控制信号；3号线：V 的负端控制信号；4号线：V 正端控制信号；5号线：U 的负端控制信号；6号线：U 正端控制信号；7号线：地线；8号线；+5V 线；9号线：+12V 线；10号线：模块保护信号线[模块保护有：过热，过流，欠压保护，保护时模块有微秒极的信号输出]四：变频柜机 E1-E5E1：压机过流，过热，排气过高，模块保护；E2：室内防冻结保护；E3：室内温度感温包开，短路；E4：室内管温开，短路；E5：室内外通讯故障。

格力变频空调故障维修两例
刘文锦
【期刊名称】《家电维修》
【年(卷),期】2022()12

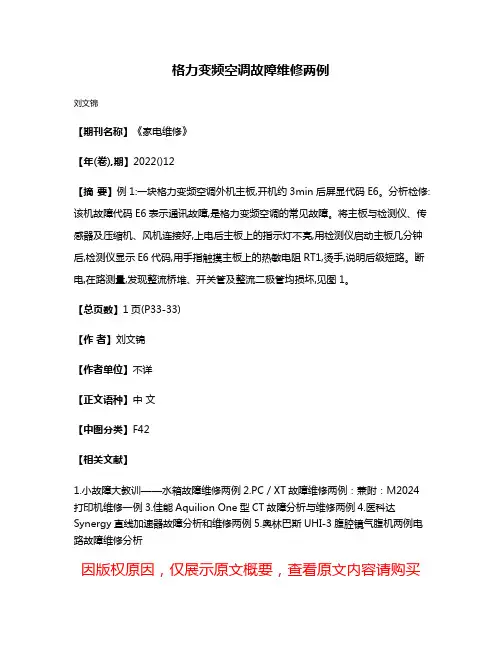

【摘要】例1:一块格力变频空调外机主板,开机约3min后屏显代码E6。

分析检修:该机故障代码E6表示通讯故障,是格力变频空调的常见故障。

将主板与检测仪、传感器及压缩机、风机连接好,上电后主板上的指示灯不亮,用检测仪启动主板几分钟后,检测仪显示E6代码,用手指触摸主板上的热敏电阻RT1,烫手,说明后级短路。

断电,在路测量,发现整流桥堆、开关管及整流二极管均损坏,见图1。

【总页数】1页(P33-33)
【作者】刘文锦
【作者单位】不详
【正文语种】中文
【中图分类】F42
【相关文献】
1.小故障大教训——水箱故障维修两例
2.PC／XT故障维修两例：兼附：M2024打印机维修一例
3.佳能Aquilion One型CT故障分析与维修两例
4.医科达Synergy直线加速器故障分析和维修两例
5.奥林巴斯UHI-3腹腔镜气腹机两例电路故障维修分析
因版权原因，仅展示原文概要，查看原文内容请购买。

空调制冷系统故障分析与维修案例空调制冷系统维修案例制冷系统故障是我们维修当中常见的故障，故障现象也是五花八门，千奇百怪，但还是有规律可循，有经验可借鉴。

这里介绍的是空调制冷系统故障的检查步骤，虽不是必须的，但是维修时应顺着此思路进行检修。

一、制冷系统检修要点1、观察内外机的工作情况：如指示灯板的显示情况，内机是否工作，风速输出是否正常，外机风扇、压缩机是否运行，从而判断是电器问题还是系统问题导致的不制冷。

2、检测空调器各项数据：A、空调流水情况，一般内机滴水连续空调正常，但受环境湿度、温度影响只能作为一参考值。

B、进出风口温差，正常的进出风温差应在12-14度，但也会受环境温度、风速的影响。

C、测量系统管路压力值，一般制冷时低压压力在0.45Mpa-0.50Mpa，制热时高压压力在1.8Mpa-2.2Mpa之间，但压力要受环境温度影响，空调进风温度越高，排气压力越高，冷凝温度越高，反之则小；空调负荷越大，吸气压力越高，蒸发温度升高（蒸发器正常蒸发温度在5-7度之间）。

二、制冷系统故障类型1、制冷系统堵：常常发生在毛细管及干燥过滤器处，因为这两个地方是系统中最狭窄的地方，常见的堵塞原因有三种：脏堵、冰堵及焊堵。

A、脏堵一般发生在毛细管的进口处，是因系统内的污物（如焊渣、锈宵、氧化皮等）堵塞了管路，检查时轻轻敲击毛细管处可能会暂时恢复正常，另从管路和元件表面凝露、结霜以及停机时压力恢复速度时间等都可以对堵塞的位置及性质作出判断。

B、冰堵一般发生在毛细管的出口处，是因系统含有水分，在毛细管出口处突然汽化降温而凝结成小冰粒堵塞在毛细管的出口处，判断时可在毛细管出口处用焊枪加热如果效果恢复正常或好转说明是冰堵，或是在空调关机后再开机机器又能制冷一段时间，说明是冰堵，冰堵一般发生在新装机或刚维修过的空调上。

C、焊堵一般也是发生在毛细管的焊接处，现象与脏堵冰堵差不多，多发生在新装机上。

2、制冷系统漏：空调制冷制热的载体是制冷剂，如系统出现漏点，制冷剂泄漏则空调制冷差或完全不制冷，而空调器出现泄漏的地方主要集中在两器的各焊接头、毛细管焊接处、压缩机吸排气管、喇叭口、铜钠子裂、连接管等处，要检查时可先进行目测，重点检查连接管各接头处，泄漏处一般都有油迹。

维修家电案例分析报告范文一、案例背景随着现代家庭生活水平的提高，家用电器的普及率越来越高，其种类和数量也日益增加。

然而，家电在使用过程中难免会出现各种故障，这就需要专业的维修服务。

本次案例分析旨在通过对一起家电维修实例的详细分析，探讨维修过程中的关键步骤、技术要点以及可能遇到的问题和解决方案。

二、家电故障现象描述本次案例涉及的家电为一台家用空调，用户反映空调在工作时出现不制冷、噪音大、耗电量增加等问题。

经过初步检查，发现空调的室外机风扇转速异常，室内机出风口温度没有明显变化，且空调的运行指示灯闪烁。

三、故障原因分析1. 室外机风扇转速异常可能与电机或风扇叶片有关，需要进一步检查电机的供电线路和风扇叶片是否有损坏。

2. 空调不制冷可能与制冷剂泄漏、压缩机工作异常或冷凝器堵塞有关。

3. 噪音大可能是由于风扇叶片不平衡或电机轴承磨损造成的。

4. 耗电量增加可能与压缩机长时间工作、制冷效果差或电路老化有关。

四、维修步骤1. 安全检查：在开始维修前，首先确保空调的电源已断开，避免触电等安全事故。

2. 检查室外机：对室外机的风扇叶片进行清洁，检查电机的供电线路，必要时更换电机。

3. 检查制冷系统：使用专业工具检测制冷剂的压力，检查压缩机的工作状态，必要时补充制冷剂或更换压缩机。

4. 清洁冷凝器：对冷凝器进行清洁，确保其散热效果良好。

5. 检查电路：对空调的电路进行彻底检查，包括电源线、控制板、传感器等，确保电路连接正常，无短路或老化现象。

6. 测试运行：维修完成后，重新接通电源，对空调进行测试运行，确保所有功能正常。

五、维修结果经过维修，空调的室外机风扇转速恢复正常，制冷效果明显改善，噪音降低，耗电量也有所减少。

用户对维修效果表示满意。

六、案例总结1. 维修家电时，安全是首要考虑的因素，必须确保在断电的情况下进行操作。

2. 故障诊断要全面，不仅要检查明显的故障点，还要考虑到可能的关联问题。

3. 使用专业工具和设备可以提高维修效率和准确性。

案例一、遥控器接收器坏故障现象：遥控不开机原因分析：检查遥控器，用遥控器对准普通收音机，按遥控器上的任何键，收音机均有反映，说明遥控器属正常，故障在室内机主控板或者遥控接收器。

打开室内机外盖，检查220伏输入电源及12伏与5伏电压均正常，用手动启动空调，空调能正常启动运转，说明主控板无问题，故障部位在遥控接收器元器件上，经检查，发现原因在于控制器接收回路上瓷片电容(103Z/50v)绝缘电阻偏小，只有几kΩ，质量好的瓷片电容应该在10000MΩ以上,漏电电流偏大而引起的遥控不接收。

详细介绍》》解决措施：将103电容直接剪除或更换显示板后，空调器一直运转正常。

经验总结：造成不接收遥控信号的原因很多，除上述电容漏电外，无件虚焊也会造成不接收，另外空调使用环境对遥控接收影响很大，当环境湿度高时，冷凝水在遥控显示板背部焊接点脚与脚凝结，线路板发霉，绝缘性能下降，焊点之间有漏电导致遥控不开机或遥控器失灵，清洁线路板，用吹风机干燥处理后，在遥控显示板背部焊接一层玻璃胶，遥控能够正常接收。

用收音机AM档可检测遥控器是否发射信号，如手动开机后空调运行正常，可以排除主控板故障，由此可确定问题出在接收器，维修时不能简单地更换配件，尤其是短期内重复维修时，应仔细分析一下配件损坏原因。

案例二、室内风机关机后不停及未开机风机就运行故障现象：关机后，室内风机不停、未开机风机就运行。

原因分析：根据用户反映故障现象，通电即发现室内风机运行，用遥控开机后关机，室内风机仍在运行，初步判断为室内电机供电故障，检查室内风机供电电压，通电状态或关机装态下电机上有158V电压输出，因此通电后室内电机就运行，由此判定为风机控制可控硅损坏。

详细介绍》》解决措施：更换同型号控制器后试机正常。

经验总结：分体挂机室内机风机转速是由可控硅来控制的，当电源电压较低或波动较大时，会造成可控硅单相击穿，停机或关机时室内风机仍有电压，室内风机不能关闭。

案例三、空调不制冷、通讯故障故障现象：室内机“运行”灯闪（其余灯灭），内外机不工作原因分析：根据用户反映的情况，开机工作正常，未出现用户反映的情况，但大约30分钟后，内外机停止工作，控制面板上运行灯闪烁，按任何键空调都没反应，拔掉电源重新试机，机器能正常工作，但30分钟后又出现同样故障，因停机之前空调制冷正常，因此系统上不会存在问题，初步判断为外界信号问题，从公司提供的故障显示代码上也可以断定是通讯故障，测量内外机信号连接线正常，因此外界信号干扰问题。
