格力空调维修和空调压缩机维修方法

空调维修操作规程一、操作前的准备工作在进行空调维修之前，需要对以下几个方面进行准备工作：1. 确认故障现象：仔细听取用户的描述，确定空调故障的具体现象和表现，包括是否制冷、制热效果不佳、噪音异常等情况。

根据用户提供的信息进行初步判断可能的故障点。

2. 关闭电源：在维修操作开始之前，务必关闭空调设备的电源，确保工作安全。

3. 卸下外罩：根据实际情况，卸下空调设备的外罩，以便检查内部组件和连接。

4. 准备工具：根据维修需要，准备好常规的维修工具，如螺丝刀、扳手、万用表等。

二、维修步骤1. 检查电气系统- 使用万用表检查空调的电源供应是否正常。

- 检查电路连接是否牢固，电线是否有断裂或者烧焦现象。

- 若有发现电气系统故障，需要及时修复或更换电路元件。

2. 检查冷凝循环系统- 检查压缩机工作情况，确认其是否运转正常。

- 检查冷凝器和蒸发器是否有堵塞或腐蚀情况。

- 检查冷媒是否不足或外漏，需要进行补充或修复。

3. 检查风道系统- 检查风道是否有堵塞或积尘现象，清洁或疏通风道。

- 检查风机是否正常工作，确保风量充足。

4. 检查控制系统- 检查温控器是否正常工作，如需要更换或维修。

- 检查控制面板的电子元件是否损坏，如需要修复或更换。

5. 维修结束- 维修完成后，检查所有连接是否牢固，电源是否接通。

- 启动空调设备，观察其是否正常运转，检查制冷、制热效果是否恢复正常。

- 将外罩装回原位，确保安装牢固。

三、安全注意事项1. 操作时需要戴上绝缘手套和绝缘鞋，确保自身安全。

2. 在电源未关闭之前，切勿触摸任何裸露的电线或元件，以免触电。

3. 若需打开高压回路，务必进行放电处理，避免电击事故。

4. 维修过程中应保持工作区域整洁有序，避免因杂物而导致事故发生。

5. 若维修无法解决故障或无相关专业知识，在不破坏设备的前提下，建议寻求专业的维修人员的帮助。

维修操作规程需要根据具体的空调设备型号和故障情况进行调整，以上仅为一般性的操作步骤和注意事项。

普通空调压缩机电路原理和检修流程一、压缩机驱动电路压缩机驱动电路原理图、实物图及CPU引脚电压与压缩机状态的对应关系见表如下：（格力KFR-72LW/E(12568L)A1-N2空调器为例）压缩机驱动电路主要由显示板上CPU的⑰脚、室内机主板上2003反相驱动器IC1（③脚-⑭脚）和继电器RLY4、室外机的交流接触器组成。

CPU控制压缩机流程：CPU－反相驱动器－继电器－交流接触器－压缩机。

当CPU需要控制压缩机运行时，⑰脚为高电平5V,反相驱动器IC1的③脚输入端为高电平约2.4V, IC1内部电路翻转，输出端⑭脚接地，电压约为0.8V,继电器RLY4线圈电压约为直流11.2V,产生电磁吸力使触点闭合，L1端电压经RLY4触点至交流接触器（交接）线圈，与N 构成回路，交接线圈电压为交流220V,产生电磁吸力使三端触点闭合，三相电源L1、L2、L3经交接触点为压缩机线圈Tl、T2、T3提供三相交流380V电压，压缩机运行，系统开始制冷或制热。

当CPU需要控制压缩机停止运行时，⑰脚变为0V,反相驱动器③脚-⑭脚停止工作，继电器RLY4线圈电压为直流0V,触点断开，交接线圈电压变为交流0V,其三端触点也断开，压缩机线圈电压为交流0V,压缩机因无供电而停止运行。

二、检修流程1. 查看交接按钮是否吸合压缩机线圈由交接供电，在检修压缩机不运行故障时，首先查看交接按钮是否吸合。

见下图。

如交接按钮吸合，说明控制电路正常，故障可能为交接触点锈蚀或压缩机线圈开路，应进入第2检修步骤。

如交接按钮未吸合，说明电控系统出现故障，应检査控制电路，进入第3检修步骤。

2. 交接按钮吸合时检修流程如交接按钮吸合，压缩机不运行时，应测量交接下端触点电压。

3次测量均约为交流380V,说明交接正常，应检查压缩机线圈是否开路。

3次测量时有任意1次电压约为交流0V,说明交接触点锈蚀(开路)，应更换交接。

3. 交接未吸合时检修流程(1)检查相序相序保护器串接在交接线圈回路，如果相序错误或缺相，也会引起交接不能吸合的故障。

空调系统维修经验分享一、前言本文档旨在分享我多年来在空调系统维修方面的经验和心得，以期为同行提供一些有益的参考。

在本文档中，我将详细介绍空调系统的常见故障及其维修方法，同时也分享了一些我在实践中积累的技巧和注意事项。

二、空调系统常见故障及维修方法1. 空调不制冷或制热故障原因：- 压缩机故障- 蒸发器或冷凝器堵塞- 制冷剂泄露- 电磁阀故障- 干燥过滤器堵塞维修方法：- 检查压缩机是否正常工作，如有异常声音或无法启动，应及时更换或维修- 检查蒸发器或冷凝器是否堵塞，如有堵塞，应清洗或更换- 检查制冷剂压力，如低于正常值，应查找泄露点并修复，同时补充制冷剂- 检查电磁阀是否正常工作，如有异常，应更换或维修- 检查干燥过滤器是否堵塞，如有堵塞，应更换2. 空调系统噪音过大故障原因：- 压缩机故障- 风扇叶片损坏或松动- 管道振动- 固定部件松动维修方法：- 检查压缩机是否正常工作，如有异常声音，应及时更换或维修- 检查风扇叶片是否损坏或松动，如有问题，应更换或紧固- 检查管道是否有振动，如有过大振动，应进行加固- 检查固定部件是否松动，如松动，应及时紧固3. 空调系统漏水故障原因：- 排水管堵塞或损坏- 蒸发器或冷凝器翅片损坏- 排水泵故障- 系统内部泄露维修方法：- 检查排水管是否堵塞或损坏，如有问题，应清洗或更换- 检查蒸发器或冷凝器翅片是否损坏，如有损坏，应进行修复或更换- 检查排水泵是否正常工作，如有故障，应维修或更换- 检查系统内部是否有泄露，如有泄露，应查找泄露点并修复三、维修技巧与注意事项1. 在进行空调系统维修时，务必先关闭电源，确保安全。

2. 在拆卸部件时，注意标记各部件的位置，以便于重新安装。

3. 清洗蒸发器或冷凝器时，可使用专业清洗剂，以提高清洁效果。

4. 更换制冷剂时，注意选择合适的制冷剂，并确保制冷剂质量。

5. 在维修过程中，注意保护室内空气质量，避免污染。

6. 维修完成后，务必进行试运行，确保空调系统正常工作。

夏天，很多小伙伴都在使用格力空调了，但是使用时间久了之后，家里的空调可能就会出现一下故障问题，下面就一起来看看常见的故障以及维修的小方法吧。

1、空调频繁开关，且制冷效果差。

出现这种问题可能就是电源的电压偏低，容量不够，以及线径不符合要求。

所以在用电高峰期往往会造成空调的压缩机频繁启动，从而导致空调没法正常工作，这种问题很好解决，只要将电源线换掉或者申请扩容就可以了。

2、安装在室内的空调机，出风口向外喷水。

出现这种问题多半是挡水板的塬因，假如挡水板松动、变形或者脱落，那么冷凝水就会滴到风轮上面，而被风轮甩到室内。

假如挡风板已经变形了，那最好的办法就是更换挡风板。

还有一种情况，清洗和保养不到位，会导致挡风板脏堵，冷凝水便从水槽溢出，滴在风轮上，便会从出风口喷出水珠。

其实这并不算故障，只要将出风口清洗干净就可以了。

3、空调漏水现象比较严重怎么办。

这个问题出现可能是多方面的塬因，首先看看家里的湿度大不大，湿度大的时候，空气遇冷凝成水滴是很常见的。

还有就是连接管处有没有铜管暴露在外面，如果有，就有可能是安装的时候不够仔细，造成了冷凝管外漏。

如果没有外漏的情况，还有可能是保温棉不够厚，从而导致冷凝水渗出。

除此之外，如果在室内安装的空调机过于倾斜，接水盘不平衡也会造成冷凝水外漏的情况。

4、空调使用中会有异味吹出。

这个也许不是空调故障的塬因，空调本身是没有异味的，如果里面的过滤网、防尘网等积满灰尘没有清洗，会出现发霉或者变质这些现象，开机的时候就会出现刺鼻的异味，只要常常保持空调的清洁就可以了。

快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

空调维修方法空调出现了故障该怎么办？空调在使用一定年限后，会出现一系列的问题，空调维修的方法有哪些呢？一、空调维修的方法（一）压缩机不能运行1、原因1：电源故障排除：使用万用表和电笔检查和排除故障。

如果保险丝坏了，请更换保险丝。

如果电线断了，请更换电线。

2、原因2：电源电压过低排除使用万用表测量电压值，必要时使用功率调节器。

3、原因3：导线连接松动或断路排除：检查接线位置，松开连接器应重新插入并拧紧，并应由专业人员检修。

（二）空调维修压缩机长时间不停运行1、原因1：由于制冷剂用量不足，制冷剂全部或部分泄漏。

排除：泄漏部位，填塞泄漏，制冷系统重新制冷，添加制冷剂等，应由专业人员维护。

2、原因2，过滤器堵塞。

排除：可更换过滤器、制冷系统再抽真空、制冷剂添加等，应由专业人员维护。

（三）风扇不能运行1、原因1：主开关接触不良排除：使用万用表测量主开关的接触电阻，如果电阻过大或为零，则应修理或更换。

2、原因2：风扇电机线圈损坏排除：使用万用表检查和更换相同规格和相同速度的风扇电机。

3、原因3：拧紧电机和风扇叶片之间的螺丝。

故障排除：拧紧紧固螺钉4、原因4：风扇电容器断开或短路排除：检查电容器，更换相同规格的电容器。

二、空调维修常识常识1、空调不进行工作？检查电源插座是否插入，是否接收到遥控器，以及是否正确设置空调。

2、噪音大吗？室内电机支架松动，内、外风机安装螺母脱落，风道内异物发生碰撞，管路相互碰撞，压缩机底座座上的弹簧损坏。

3、是否出现漏水？排水管堵塞或断裂，内机严重倾斜，管接头不紧密包扎。

4、不冷却或冷却的效果不好？外机安装位置不合适，温控器失灵，空调滤网过多灰尘，毛细堵塞，风机电容损坏或接触不良，换向阀故障，设定温度过高。

GH和系统阻塞。

5、不制热还是说制热效果不好？外单元安装位置不好，设定温度过低，系统堵塞，空气滤网堵塞，压缩机故障，换向阀故障，霜控控制器损坏，电加热不投入运行，H室内外连接管的保温隔热性差。

客户服务中心故障现象:机型:移机,运行30min 后,室内机出墙处漏水分析与检修经验与体会...KF-23GW/23316E-N5经全面检测发现出水管在过墙处压瘪。

修复后，故障排除。

室内机管路出墙处漏水，说明出墙孔直径过小，同时铜管、排水管、控制线在一起绑扎过松，管子在穿墙时，把排水管拉坏或被挤压。

可把出水管从出墙处截断，重新接一个出水管。

也可在出墙处压瘪的水管内部衬一个粗细相当的铜管，撑起压瘪处；然后把室内机外壳卸下，用嘴反吹排气管，看蒸发吕水槽是否有气泡产生，如有气泡产生，说明压瘪处已被铜管撑起。

故障现象:机型:移机后,运行中漏电保护器跳闸KF-45LW/46316L-JN3分析与检修z现场通电开机,设定制冷状态,室内机与室外机均能运转,检查漏电保护器符合功率要求,并贴有国CCC标志.检查控制线绝缘良好,检测控制部件风机,压缩机电阻阻值正常,用压力表测压力偏低,指针抖动厉害.由此判定制冷系统含有空气.z 停机10min后,从低压端放掉雪种,然后重新抽空、补加雪种至压力为0.5MPa,故障排除。

故障现象:机型:机组不定时跳闸z上门检查,用户新换30A 漏电开关,4mm 2电源线,电压为220V.经判断,电源容量足够,也有可能是机器漏电造成跳闸,经检测,机器各部分负载元件上和内各部分电路均无漏电现象,于是装好机确认无故障后,试机30min 运转正常,初步认为空调正常.z第三天用户又来电反映还是跳闸,再次上门检测,向用户询问得知,用户同时购同型号机3台,同时新换了漏电开关和电源线,另两台空调运转正常,无此现象,于是把另一台空调打开,与其相比,机器运转没有差异,唯一发现这一台空调机器漏电开关发热厉害;z 经分析,有可能是漏电开关的故障.换漏电开关试机正常,再没出现跳闸现象.分析与检修经验与体会...维修时要善于观察与空调有关的第一部位,要充分考虑和分析每一部位运转现象,就能发现故障所在.KF-76LW/E7638L1故障现象:机型:显示E5z从故障代码来看,是低电压保护,经逐一检查,原因可能是过电流保护或电压太低负荷不起空调压缩机工作,查电源198V,室外机压缩机端子处电压为196V.z 重新开机后,压缩机起动跳停,用万用表监测供电电压,瞬间由196降为150V,显然电源容量不足.z 更换电源后一切正常.KF-70LW/E170313L1分析与检修经验与体会...检修电气系统故障时,首先应该分析电路.从电路的“电源、负载、开关、导线”为思路逐步进行检查和分析，逐一地排除故障。

案例一、遥控器接收器坏故障现象：遥控不开机原因分析：检查遥控器，用遥控器对准普通收音机，按遥控器上的任何键，收音机均有反映，说明遥控器属正常，故障在室内机主控板或者遥控接收器。

打开室内机外盖，检查220伏输入电源及12伏与5伏电压均正常，用手动启动空调，空调能正常启动运转，说明主控板无问题，故障部位在遥控接收器元器件上，经检查，发现原因在于控制器接收回路上瓷片电容(103Z/50v)绝缘电阻偏小，只有几kΩ，质量好的瓷片电容应该在10000MΩ以上,漏电电流偏大而引起的遥控不接收。

详细介绍》》解决措施：将103电容直接剪除或更换显示板后，空调器一直运转正常。

经验总结：造成不接收遥控信号的原因很多，除上述电容漏电外，无件虚焊也会造成不接收，另外空调使用环境对遥控接收影响很大，当环境湿度高时，冷凝水在遥控显示板背部焊接点脚与脚凝结，线路板发霉，绝缘性能下降，焊点之间有漏电导致遥控不开机或遥控器失灵，清洁线路板，用吹风机干燥处理后，在遥控显示板背部焊接一层玻璃胶，遥控能够正常接收。

用收音机AM档可检测遥控器是否发射信号，如手动开机后空调运行正常，可以排除主控板故障，由此可确定问题出在接收器，维修时不能简单地更换配件，尤其是短期内重复维修时，应仔细分析一下配件损坏原因。

案例二、室内风机关机后不停及未开机风机就运行故障现象：关机后，室内风机不停、未开机风机就运行。

原因分析：根据用户反映故障现象，通电即发现室内风机运行，用遥控开机后关机，室内风机仍在运行，初步判断为室内电机供电故障，检查室内风机供电电压，通电状态或关机装态下电机上有158V电压输出，因此通电后室内电机就运行，由此判定为风机控制可控硅损坏。

详细介绍》》解决措施：更换同型号控制器后试机正常。

经验总结：分体挂机室内机风机转速是由可控硅来控制的，当电源电压较低或波动较大时，会造成可控硅单相击穿，停机或关机时室内风机仍有电压，室内风机不能关闭。

案例三、空调不制冷、通讯故障故障现象：室内机“运行”灯闪（其余灯灭），内外机不工作原因分析：根据用户反映的情况，开机工作正常，未出现用户反映的情况，但大约30分钟后，内外机停止工作，控制面板上运行灯闪烁，按任何键空调都没反应，拔掉电源重新试机，机器能正常工作，但30分钟后又出现同样故障，因停机之前空调制冷正常，因此系统上不会存在问题，初步判断为外界信号问题，从公司提供的故障显示代码上也可以断定是通讯故障，测量内外机信号连接线正常，因此外界信号干扰问题。

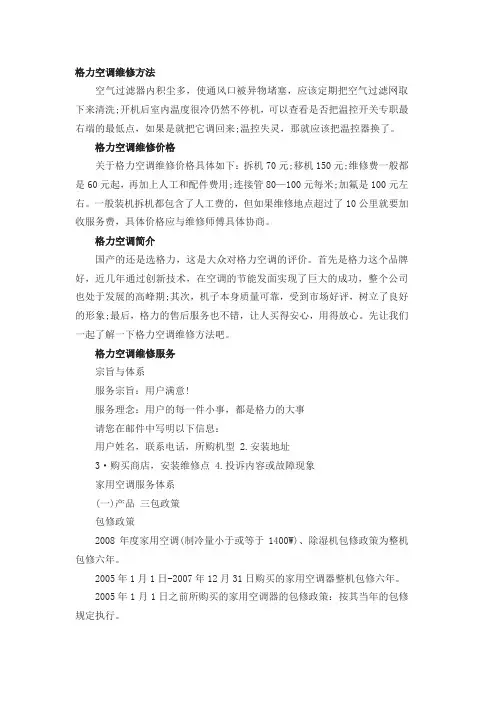

格力空调维修方法空气过滤器内积尘多，使通风口被异物堵塞，应该定期把空气过滤网取下来清洗;开机后室内温度很冷仍然不停机，可以查看是否把温控开关专职最右端的最低点，如果是就把它调回来;温控失灵，那就应该把温控器换了。

格力空调维修价格关于格力空调维修价格具体如下：拆机70元;移机150元;维修费一般都是60元起，再加上人工和配件费用;连接管80—100元每米;加氟是100元左右。

一般装机拆机都包含了人工费的，但如果维修地点超过了10公里就要加收服务费，具体价格应与维修师傅具体协商。

格力空调简介国产的还是选格力，这是大众对格力空调的评价。

首先是格力这个品牌好，近几年通过创新技术，在空调的节能发面实现了巨大的成功，整个公司也处于发展的高峰期;其次，机子本身质量可靠，受到市场好评，树立了良好的形象;最后，格力的售后服务也不错，让人买得安心，用得放心。

先让我们一起了解一下格力空调维修方法吧。

格力空调维修服务宗旨与体系服务宗旨：用户满意!服务理念：用户的每一件小事，都是格力的大事请您在邮件中写明以下信息：用户姓名，联系电话，所购机型 2.安装地址3·购买商店，安装维修点 4.投诉内容或故障现象家用空调服务体系(一)产品三包政策包修政策2008年度家用空调(制冷量小于或等于1400W)、除湿机包修政策为整机包修六年。

2005年1月1日-2007年12月31日购买的家用空调器整机包修六年。

2005年1月1日之前所购买的家用空调器的包修政策：按其当年的包修规定执行。

以下情况之一的不属于包修范围，特约服务网点可按本手册有关规定实行收费维修：1 消费者因使用、维护、保管不当造成损坏的;2 非格力电器指定的特约服务网点所安装、维修造成损坏的(包括消费者自行安装或拆动维修的);3 无包修凭证及有效发票或有效购买凭证的;4 有效凭证、包修凭证不符或涂改的;5 因不可抗拒的自然灾害或使用环境恶劣造成损坏的;6 处理品、已超过包修期的产品。

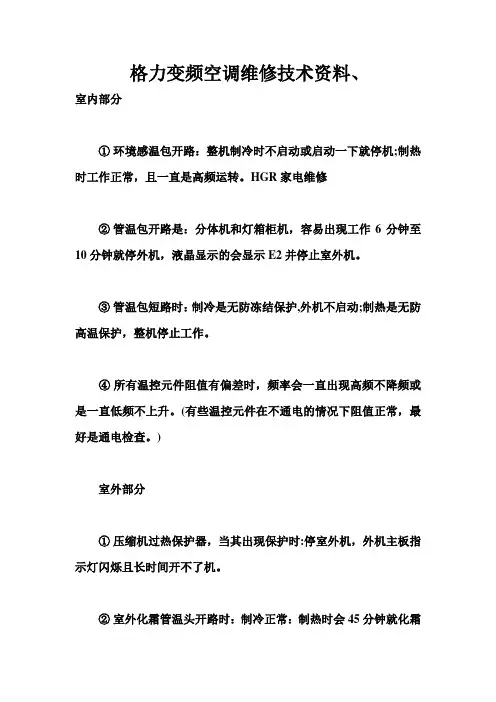

格力变频空调维修技术资料、室内部分①环境感温包开路：整机制冷时不启动或启动一下就停机;制热时工作正常，且一直是高频运转。

HGR家电维修②管温包开路是：分体机和灯箱柜机，容易出现工作6分钟至10分钟就停外机，液晶显示的会显示E2并停止室外机。

③管温包短路时：制冷是无防冻结保护,外机不启动;制热是无防高温保护，整机停止工作。

④所有温控元件阻值有偏差时，频率会一直出现高频不降频或是一直低频不上升。

(有些温控元件在不通电的情况下阻值正常，最好是通电检查。

)室外部分①压缩机过热保护器，当其出现保护时:停室外机，外机主板指示灯闪烁且长时间开不了机。

②室外化霜管温头开路时：制冷正常：制热时会45分钟就化霜一次，10分钟解除化霜，反复循环。

③室外化霜管温短路时：制冷制热均不会工作。

④室外机环境感温包开路时：对空调机运转不受影响。

⑤室外机环境感温包短路时：制冷时不受影响，制热时空调一直低频运转，频率不上升。

⑥压缩机排气口感温包开路时，空调机运转一直处于高频(不会降频)。

⑦压缩机排气口感温包短路时：制冷制热均开不起机。

⑧变频器(模块)的故障判断及更换a、开机后测量p+、N-之间是否有300V左右的直流电压b、检查+5V与+12V输出是否正常，可以在室外机找点测量c、如(a)和(b)正常之后，检测U、V、W三相是否有平衡交流电输出。

(在检测U、V、W之间电压时，最好是将压缩机连线拆下检查)d、如(a)、(b)、(c)都正常之后，检查压缩机线圈阻值是否正常。

(压缩机三个端子阻值是否相等，阻值应为1～3欧姆。

)e、模块更换及安装时，必须要涂散热膏，螺丝要均衡拧紧，紧贴散热膏，否则温度过高，出现模块频繁保护，压缩机频繁开停。

f、室外主控板与模块之间的10根通讯线一定要小心插紧，控制器上的+5V与+12V均都由模块输出。

10根通讯线其中三根分别为：地、+5V、+12V,另外7根是数据线，需用示波器方能检测。

⑨室外机两个整流桥，一个为220V输入，输出300V直流至模块p+与N-两端：另一个是半波整流滤波作用。
