模板支撑架

模板支架施工工艺流程及操作要点4.1 施工工艺流程地基处理→铺放垫木和安放底座→放置纵横向扫地杆→搭设立杆、横杆→设置剪刀撑→连接加固板底架体→铺设顶板木胶合板→检查验收模板支架→浇筑顶板砼。

4.2 操作要点4.2.1 地基处理应符合第 3.2.8条的规定。

4.2.2 沿纵横向设置水平支撑，每根立杆地部均应设置底座或垫板。

立柱低面以上200mm 设置纵横向扫地杆。

4.2.3 立杆接长采用对接扣件连接，两根相邻立杆的接头不应设置在同一步距内。

同步内隔一根立杆的两个相隔接头在高度方向错开的间距≥500mm ，各接头中心至主节点的距离≤1/3 步距。

4.2.4架体内部在距离地面3m 高满挂一道双层安全平网，安全平网和架体连接牢固，同时在距板底800mm 高度满铺木脚手板，作为施工过程中的操作平台，脚手板两端采用8#铁丝箍紧。

同时每三块脚手板两端用直径 3.2mm 的镀锌钢丝和φ 14 钢筋和横杆捆绑结实。

4.2.5 当搭设高架支撑架时，可以先用立杆组成一个支撑柱单元，每个单为300×300×600mm ，高度的基本模数为600mm 。

再在支撑柱单元之间用长度较长的横杆联结起来，组成高架支撑架4.2.6 当有一个大的集中荷载需要支撑架承担时，可采取以下三项措施，现叙述如下。

1 增加主杆数：增加主杆数就是缩小立杆间距，加大立杆密度。

可选取最短型号的扣接式横杆交所有立杆连结为一整体，并适当设置一些斜杆组成支撑架。

若需要现缩小立杆间距时，可以采用两组或多组架子交错叠合布置，横杆错层连连接，如图4.2.6-1 所示。

图 4.2.6-12 扩大基底面积：将支撑架底部面积扩大，并照按照传力方向设置斜撑，将中间所承受的集中力传递到扩大的底部（如图4.2.6-2 所示），以免地基局部过载。

可调横托撑图 4.2.6-23 加强整体稳定：加强整体稳定的方式有两种。

（1）设置横托撑：当重载支撑侧旁有稳固的物体时，可设置横托撑将其一端用碗扣接头与支撑架相连，另一端插上可调托撑，安装支撑横梁、抵紧在稳固的物体上。

模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

模板支架搭设高度为2.7米，搭设尺寸为：立杆的纵距b=1.00米，立杆的横距l=1.00米，立杆的步距h=1.20米。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.5。

一、模板支撑方木的计算方木按照简支梁计算，方木的截面力学参数为本算例中，面板的截面惯性矩I和截面抵抗矩W分别为:W = 5.00×8.00×8.00/6 = 53.33cm3；I = 5.00×8.00×8.00×8.00/12 = 213.33cm4；方木楞计算简图1.荷载的计算(1)钢筋混凝土板自重(kN/m)：q1 = 25.000×0.120×0.300=0.900kN/m(2)模板的自重线荷载(kN/m)：q2 = 1.500×0.300=0.450kN/m(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：经计算得到，活荷载标准值P1 = (1.000+2.000)×1.000×0.300=0.900kN2.强度计算最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载q = 1.2×0.900+1.2×0.450=1.620kN/m集中荷载P = 1.4×0.900=1.260kN最大弯矩M = 1.260×1.00/4+1.62×1.00×1.00/8=0.518kN.m最大支座力N = 1.260/2+1.62×1.00/2=1.440kN截面应力=0.518×106/53333.3=9.70N/mm2方木的计算强度小于13.0N/mm2,满足要求!3.抗剪计算最大剪力的计算公式如下:Q = ql/2 + P/2截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力Q=1.000×1.620/2+1.260/2=1.440kN截面抗剪强度计算值T=3×1440/(2×50×80)=0.540N/mm2截面抗剪强度设计值[T]=1.30N/mm2方木的抗剪强度计算满足要求!4.挠度计算最大弯矩考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下:均布荷载q = 0.900+0.450=1.350kN/m集中荷载P = 0.900kN最大变形=5×1.350×1000.04/(384×9500.00×2133333.5)+900.0×1000.03/(48×9500.00×2133333.5)=1.793mm方木的最大挠度小于1000.0/250,满足要求!二、板底支撑钢管计算支撑钢管按照集中荷载作用下的三跨连续梁计算集中荷载P取纵向方木传递力，P=2.88kN支撑钢管计算简图支撑钢管弯矩图(kN.m)支撑钢管变形图(mm)支撑钢管剪力图(kN)经过连续梁的计算得到最大弯矩Mmax=0.969kN.m最大变形max=2.476mm最大支座力Qmax=10.473kN截面应力=0.97×106/5080.0=190.83N/mm2支撑钢管的计算强度小于205.0N/mm2,满足要求!支撑钢管的最大挠度小于1000.0/150与10mm,满足要求!三、扣件抗滑移的计算:纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ Rc其中Rc ——扣件抗滑承载力设计值,取8.0kN；R ——纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R取最大支座反力，R=10.47kN单扣件抗滑承载力的设计计算不满足要求,可以考虑采用双扣件!当直角扣件的拧紧力矩达40--65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。

厂房模板支撑架施工方案一、项目背景厂房模板支撑架施工方案是为了完成厂房模板施工过程中的支撑工作，确保模板的稳定性和安全性。

本方案旨在通过详细的施工步骤和注意事项，指导施工人员进行厂房模板支撑架的搭建。

二、施工准备施工前需要做好以下准备工作：1.资料准备：准备好施工方案、设计图纸、规范要求等相关资料。

2.物料准备：购买或准备好所需的厂房模板支撑架材料，确保材料质量符合标准要求。

3.设备准备：准备好所需的施工工具和设备，如梯子、扣件、螺丝刀等。

4.制定施工计划：根据实际施工情况，制定详细的施工计划，包括施工时间、人员安排等。

三、施工步骤1. 搭建基础支撑架1.1 定位支撑位置：根据设计图纸，在厂房地面上确定支撑架的位置和尺寸。

1.2 搭建基础支撑架：使用梯子和扣件，按照设计要求将支撑架搭建起来。

确保支撑架的平整度和稳定性。

2. 安装水平支撑杆2.1 测量安装位置：根据设计要求和施工方案，在支撑架上确定水平支撑杆的安装位置。

2.2 安装水平支撑杆：使用螺丝刀将水平支撑杆固定在支撑架上，确保支撑杆水平并紧固牢固。

3. 模板支撑架搭建3.1 安装立柱：将立柱按照设计要求插入水平支撑杆的孔中，确保立柱与水平支撑杆连接紧密。

3.2 安装支撑横梁：将支撑横梁安装在立柱之间，根据设计要求进行位置调整和固定。

3.3 安装模板支撑杆：将模板支撑杆固定在支撑横梁上，确保支撑杆与横梁连接牢固。

3.4 安装模板支撑板：将模板支撑板安装在支撑杆上，确保支撑板与支撑杆连接紧密。

4. 检查和调整4.1 检查支撑架：检查已搭建的支撑架是否稳定，并进行必要的调整和加固。

4.2 检查支撑板位置：检查支撑板是否水平且位置正确，必要时进行调整。

四、施工注意事项1.施工人员必须具备相关施工经验和证书，严格按照施工方案和设计要求操作。

2.在搭建支撑架和安装支撑杆时，应注意平整度和垂直度，确保支撑架稳定且垂直。

3.在搭建支撑架过程中，应加强安全防护措施，确保人员安全。

模板支撑架检测技术交底
检测目的
该文档旨在介绍模板支撑架(以下简称支撑架)的检测技术，并向相关人员交底使用方法和注意事项。

检测方法
支撑架的检测主要分为以下几个步骤：
1. 视觉检查：通过目视观察支撑架的整体状况，包括支撑架的稳定性、连接件的完整性、以及有无明显的变形或损坏等。

2. 测量检测：使用测量工具，如测距仪、水平仪等，对支撑架的尺寸、水平度和垂直度进行测量和检测。

3. 声音检测：敲击支撑架的各个部位，检测是否有松动、空洞或其他不正常的声音，以判断支撑架的稳固性。

4. 负荷测试：根据支撑架的设计负荷要求，通过施加不同程度的负荷来测试支撑架的承载能力。

检测注意事项
在进行支撑架的检测时，需要注意以下几点：
1. 安全第一：在进行检测前，确保工作区域的安全，避免人员伤害和财产损失。

2. 使用合适的工具：使用准确的测量工具进行检测，确保测量结果的准确性。

3. 检测记录：记录检测过程中的观察结果、测量数据和评估意见，以备参考和分析。

4. 及时维修：针对检测中发现的问题，及时进行维修和调整，确保支撑架的安全可靠性。

结论
支撑架的检测是确保其稳定性和安全性的重要手段，通过合理的检测方法和注意事项，可以发现问题并采取适当的措施进行维修和调整。

只有经过检测并保持良好的状态，支撑架才能有效地支撑和保护所搭建的结构。

以上是对模板支撑架检测技术的交底，希望相关人员遵循检测步骤和注意事项，保障支撑架的质量和安全。

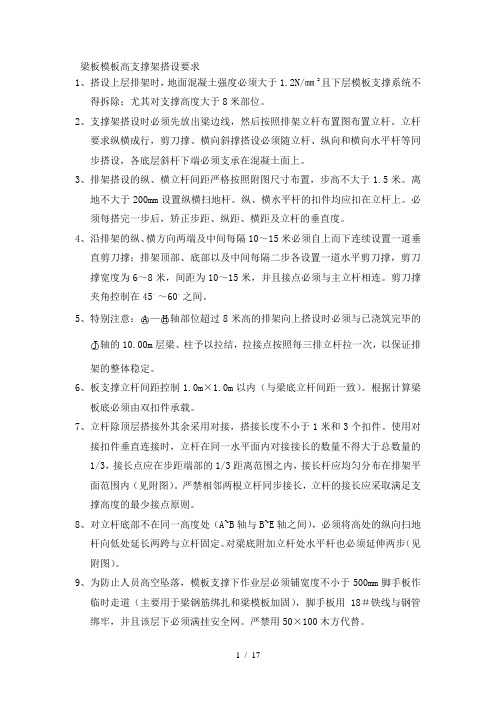

梁板模板高支撑架搭设要求1、搭设上层排架时，地面混凝土强度必须大于1.2N/㎜2且下层模板支撑系统不得拆除；尤其对支撑高度大于8米部位。

2、支撑架搭设时必须先放出梁边线，然后按照排架立杆布置图布置立杆。

立杆要求纵横成行，剪刀撑、横向斜撑搭设必须随立杆、纵向和横向水平杆等同步搭设，各底层斜杆下端必须支承在混凝土面上。

3、排架搭设的纵、横立杆间距严格按照附图尺寸布置，步高不大于1.5米。

离地不大于200mm设置纵横扫地杆。

纵、横水平杆的扣件均应扣在立杆上。

必须每搭完一步后，矫正步距、纵距、横距及立杆的垂直度。

4、沿排架的纵、横方向两端及中间每隔10～15米必须自上而下连续设置一道垂直剪刀撑；排架顶部、底部以及中间每隔二步各设置一道水平剪刀撑，剪刀撑宽度为6～8米，间距为10～15米，并且接点必须与主立杆相连。

剪刀撑夹角控制在45。

～60。

之间。

5、特别注意：○A—○H轴部位超过8米高的排架向上搭设时必须与已浇筑完毕的○J轴的10.00m层梁、柱予以拉结，拉接点按照每三排立杆拉一次，以保证排架的整体稳定。

6、板支撑立杆间距控制1.0m×1.0m以内（与梁底立杆间距一致）。

根据计算梁板底必须由双扣件承载。

7、立杆除顶层搭接外其余采用对接，搭接长度不小于1米和3个扣件。

使用对接扣件垂直连接时，立杆在同一水平面内对接接长的数量不得大于总数量的1/3，接长点应在步距端部的1/3距离范围之内，接长杆应均匀分布在排架平面范围内（见附图）。

严禁相邻两根立杆同步接长，立杆的接长应采取满足支撑高度的最少接点原则。

8、对立杆底部不在同一高度处（A~B轴与B~E轴之间），必须将高处的纵向扫地杆向低处延长两跨与立杆固定。

对梁底附加立杆处水平杆也必须延伸两步（见附图）。

9、为防止人员高空坠落，模板支撑下作业层必须铺宽度不小于500mm脚手板作临时走道（主要用于梁钢筋绑扎和梁模板加固），脚手板用18＃铁线与钢管绑牢，并且该层下必须满挂安全网。

模板支架技术要求
1.结构稳定性：模板支架是用于支撑模板的结构，必须具备足够的稳定性和承载能力。

在设计和制造过程中，需要考虑到施工现场的各种力学负荷，如自重荷载、工人活动荷载、混凝土浇筑荷载等。

2.轻量化设计：由于模板支架需要经常移动和搬运，因此要求其具备轻便、易拆装的特点。

轻量化设计可以减轻工人的劳动强度，提高施工效率。

3.安全性能：模板支架在施工现场承担着大量的荷载，因此需要具备良好的安全性能。

主要包括抗风能力、抗震能力、防倾覆能力等。

此外，还要考虑到模板支架的防滑和防火等性能。

4.可调性：模板支架需要适应不同尺寸和形状的模板，因此要求具备可调性。

通过设计机构和连接件，可以实现支架的高度和角度的调整，以适应不同的构造要求。

5.维护便捷：模板支架是一种长期使用的设备，需要进行定期维护和检修。

因此，设计时应考虑到模板支架的易维护性和易检修性，方便工人进行保养和修理。

6.环保性：建筑行业对环保要求越来越高，模板支架技术也需要满足这一要求。

在材料选用、制造过程和使用中，要尽量减少对环境的污染，节约资源和降低能耗。

综上所述，模板支架技术在建筑施工中具有重要作用。

只有具备稳定性、轻量化、安全性、可调性、维护便捷、环保性和技术支持等要求，才能够满足工程的需要。

因此，在选择和使用模板支架技术时，需要注重以上要求，并依靠专业人员的指导和支持，保证施工质量和安全。

梁板模板支撑架专项施工方案一、前言在梁板混凝土结构的施工过程中，模板支撑架是至关重要的一环。

本文立足于梁板模板支撑架的施工，旨在探讨如何高效、安全地完成相关施工工作，确保工程质量。

二、施工准备1.确认设计图纸，了解支撑梁板的具体尺寸和要求；2.检查支撑材料的质量和数量是否符合要求；3.安排施工人员，包括梁板支撑架的搭建人员和质量监控人员；4.制定详细的施工计划，包括施工顺序、时间节点等。

三、材料准备1.钢管：选用高强度、耐腐蚀的钢管作为支撑材料；2.连结件：选购可靠的连接件，确保支撑架的稳定性；3.托座：选择承重能力强、稳定的托座；4.测量工具：准备好各种测量工具，确保支撑架的精准度。

四、施工步骤1.搭建基础支撑架：根据设计要求，搭建基础支撑架，确保支撑稳固；2.安装横梁支撑：根据梁板尺寸和形状，安装横梁支撑，确保梁板受力均匀；3.安装立柱支撑：根据设计要求安装立柱支撑，确保支撑架的整体稳固性；4.进行扫尾工作：整理支撑架，确保没有松动和错位现象。

五、施工质量控制1.施工过程中，随时检查支撑架的稳定性、水平度和垂直度；2.完成每个施工阶段后，进行质量检查，确保支撑架符合设计要求；3.完工后，进行全面检查，提出整改意见并进行修复。

六、安全注意事项1.检查钢管和连接件的质量，避免因材料质量问题导致支撑架失稳；2.施工人员必须穿戴好安全装备，在高空作业时做好防护措施；3.确保施工现场整洁有序，避免因杂物滑倒造成伤害事故。

结语梁板模板支撑架专项施工方案的制定对于梁板混凝土结构的施工至关重要。

只有在合理规划、精心准备和严格执行的基础上，才能确保支撑架的稳定性和安全性，最终保障整个工程的质量和进度。

愿每一位从业者在梁板支撑架施工中都能严格按照施工方案要求，做好每一个环节的工作，为工程的成功创造价值。

模板承重支撑架专项施工方案第一节编制依据1、碧波家园南安置小区(BT项目)工程施工图纸；2、国家及地方有关安全生产的法律、法规文件；3、建设部〈建筑施工安全检查标准〉JGJ59-99；4、建筑施工高处作业安全技术规范（JGJ80-91）；5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001；6、浙江省地方标准，《建筑施工扣件式钢管模板支架技术规程》（DB33/1035-2006）。

7、《钢结构设计规范》GB50017-20038、《建筑结构荷载规范》GB50009-20019、《混凝土结构工程施工及验收规范》（GB 50204-2002）10、地方及行业现行的规范、规程及技术标准；11、本公司质量管理体系文件及其它安全管理标准。

12、《品茗安全计算软件》2009版第二节工程概况一、工程基本概况：1、工程名称：碧波家园南安置小区(BT项目)工程2、建设单位：台州市路桥商城房地产开发有限公司；3、设计单位：浙江省城乡规划设计研究院；4、施工单位：九鼎建设集团股份有限公司总承包施工；5、监理单位：浙江工程建设监理公司5、工程地点：位于路桥区路北街道三角陈村内，北接双水路，东邻南山路，西边紧靠河道。

二、建筑、结构设计简介：⒈建筑概述：1）工程规模：总用地面积30264M2；由六栋十八层高层住宅、四栋九层多层住宅、一栋二层会馆和地下车库组成（局部夹层为自行车库）；总建筑面积：76989.05平方米（其中地上部分面积为55471.20平方米，地下部分面积为21517.85平方米）；2）本工程室内地坪±0.000相当于绝对高程6.500米，室外地坪相对标高-0.600米，地下室底板结构面相对标高为-5.680米（局部配电间加深为-6.830米），地下室顶板结构面相对标高为-1.830米，场地自然地坪相对标高为-2.680米2、结构设计特点：1）基础：采用钻孔灌注桩，桩承台筏板基础。

2）地下室结构：现浇钢筋混凝土框架剪力墙结构，钢筋混凝土楼屋盖。

梁板模板支撑架专项施工方案1. 引言梁板模板支撑架是建筑施工中常用的一种支撑结构，用于支撑梁板模板、施工人员和设备。

本文档旨在提供梁板模板支撑架的专项施工方案，包括施工准备、材料选用、施工步骤等内容，以确保施工过程安全、高效进行。

2. 施工准备在进行梁板模板支撑架施工前，需做好以下准备工作：•完善施工图纸：根据设计要求和实际情况，绘制详细的梁板模板支撑架施工图纸，包括支撑架布置、尺寸规格、连接方式等信息。

•资源准备：准备所需的人员、设备和材料，并确保其达到相关标准和要求。

人员应熟悉相应作业规范和安全操作流程。

•安全措施：设立施工现场警示标识，明确划定施工区域，并采取必要的安全防护措施，如安全帽、安全绳等。

3. 材料选用梁板模板支撑架所需材料包括支撑杆、连接件、基础固定器等。

•支撑杆：通常使用钢管或合金支撑杆，要求抗弯强度和承载能力较高。

根据梁板模板的跨度和载荷要求，选择适当直径和壁厚的支撑杆。

•连接件：常用的连接件有螺栓、螺母、连接板等。

连接件应具有良好的耐腐蚀性和连接强度，以确保梁板模板支撑架的稳定性和承载能力。

•基础固定器：用于将支撑架固定在地面或梁板下方，常见的基础固定器有托脚、地脚螺栓等。

基础固定器应能够提供稳固的支撑，并能适应不同的地基条件。

4. 施工步骤4.1. 拆除旧支撑：根据施工图纸和实际情况，拆除旧的支撑架，并清理施工现场。

4.2. 布置支撑架：根据施工图纸，合理布置支撑架。

根据梁板的跨度和载荷要求，确定支撑架的尺寸和布置方式。

支撑架应均匀、稳固地分布在梁板上，并保证支撑点的垂直度和水平度。

4.3. 安装支撑杆：根据支撑架布置图纸和实际情况，安装支撑杆。

支撑杆应连接牢固、长度合适，并根据需要调整支撑高度。

4.4. 固定支撑架：根据梁板模板和基础固定器的位置，使用合适的固定方式将支撑架固定在地面或梁板下方。

固定方式应可靠、稳固，能够满足梁板模板的安全要求。

4.5. 检查调整：完成支撑架的安装后，对梁板模板支撑架进行全面检查。

模板支撑架施工一、模板支撑架介绍模板支撑系统是伴随着建筑施工的要求而产生并发展的，是施工作业中必不可少的手段和设备。

1、扣件式钢管支撑体系不安全：立杆与横杆采用扣件连接，立杆采用一字扣件连接，稳定性差不环保：主龙骨多为100×100木方，木材投入量大老旧率高：已在市场流通多年，腐蚀严重，壁厚普遍小于3mm功效低：搭拆过程中需要拆装扣件，搭拆速度慢损耗高：连接扣件与钢管分开，扣件丢损率高不灵活：立杆高度受市场钢管长度限制，高度模数组合不灵活2、碗扣式钢管支撑体系碗扣式支架是是由铁道部专业设计院研究设计，1984年通过部级鉴定，是多年来建筑行业使用较为广泛的一种支撑架系统。

该支架设计了带齿碗扣接头，不仅拼拆迅速省力，而且结构简单，受力稳定可靠，避免了螺栓作业，不易丢失零散配件，使用安全，方便经济。

碗扣架为工具式脚手架，对工人技术要求不高，减少了人为因素对搭设质量的影响；但受产品模数的限制，其通用性差，配件易损坏且不便修理。

并且市场的碗口架缺乏配套斜杆等专用配件，大多需要与钢管扣件架组合使用，降低了其实际承载力。

3、门式架钢管支撑体系门式架在我国南方地区多有应用。

门式脚手架属于标准定型组件，搭设操作简便，工效高，其所用的交叉斜杆截面尺寸小，经济性好。

但作为工具式定型产品同样存在通用性问题，且由于其立杆大多为Ø42.0钢管，其专用扣件市场供应不足。

4、盘扣式钢管支撑体系1、立杆的原材料升级，材质为Q345，表面作热浸镀锌处理，承载能力高；2、节点连接可靠，立杆与水平杆为轴心连接，配套斜杆连接，提高了架体的抗侧向力稳定性；点这免费下载施工技术资料3、杆件的系列化、标准化设计，适应各种结构和空间的组架，搭配灵活，由于有斜杆的连接，还可搭设悬挑结构、跨空结构等；4、与其他支撑系统相比，在同等荷载情况下，材料可以节省1/3-1/2，产品寿命达15年。

5、承插型键槽式钢管支架承插型键槽式钢管支架是针对高层钢筋砼结构施工特点进行设计的，是一种使用操作简易、成本低廉、安全可靠的建筑模板支撑体系，没有易损配件，耐用性好，能够起到加快模板周转，节省投入、降低人工成本、缩短工期的效果。
