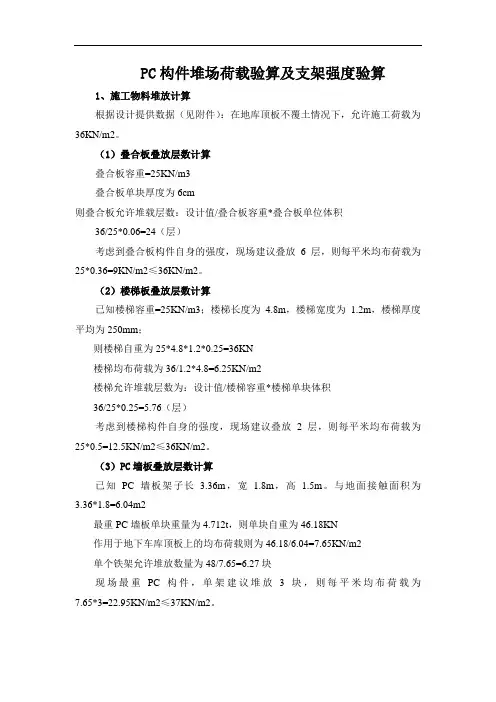

PC结构叠合楼板模板及支撑架计算书

PC构件堆场荷载验算及支架强度验算1、施工物料堆放计算根据设计提供数据（见附件）：在地库顶板不覆土情况下，允许施工荷载为36KN/m2。

（1）叠合板叠放层数计算叠合板容重=25KN/m3叠合板单块厚度为6cm则叠合板允许堆载层数：设计值/叠合板容重*叠合板单位体积36/25*0.06=24（层）考虑到叠合板构件自身的强度，现场建议叠放6层，则每平米均布荷载为25*0.36=9KN/m2≤36KN/m2。

（2）楼梯板叠放层数计算已知楼梯容重=25KN/m3；楼梯长度为4.8m，楼梯宽度为1.2m，楼梯厚度平均为250mm；则楼梯自重为25*4.8*1.2*0.25=36KN楼梯均布荷载为36/1.2*4.8=6.25KN/m2楼梯允许堆载层数为：设计值/楼梯容重*楼梯单块体积36/25*0.25=5.76（层）考虑到楼梯构件自身的强度，现场建议叠放2层，则每平米均布荷载为25*0.5=12.5KN/m2≤36KN/m2。

（3）PC墙板叠放层数计算已知PC墙板架子长 3.36m，宽 1.8m，高 1.5m。

与地面接触面积为3.36*1.8=6.04m2最重PC墙板单块重量为4.712t，则单块自重为46.18KN作用于地下车库顶板上的均布荷载则为46.18/6.04=7.65KN/m2单个铁架允许堆放数量为48/7.65=6.27块现场最重PC构件，单架建议堆放3块，则每平米均布荷载为7.65*3=22.95KN/m2≤37KN/m2。

（4）螺纹钢筋叠放层数计算现场螺纹钢采用专用支架进行堆放。

已知每捆钢筋重量为2T，钢筋长度为9m，每捆宽度为0.3cm，高度为0.3m。

则每捆钢筋自重为19.6KN作用于地下车库顶板的均布荷载为19.6/9*0.3=7.26KN/m2钢筋允许堆载高度为：设计值/单位面积内钢筋自重（均布荷载）48/7.26=6.61（层）建议现场堆放4层，则每平米均布荷载为6.61*4=26.44KN/m2≤37KN/m2。

楼板模板木支撑架计算书楼板模板的计算参照《建筑施工模板安全技术规》(JGJ162-2008)、《建筑施工木脚手架安全技术规》(JGJ164-2008)、《混凝土结构设计规》(GB50010-2010) 《木结构设计规》(GB 50005 -2003)、《建筑结构荷载规》(2006年版)(GB 50009-2012)等编制。

一、基本参数信息1、模板支架参数横向间距或排距(m):1;立杆的间距(m):1;模板支架计算高度(m):3;立柱采用:木；立杆木截面宽度(mm):60;立杆木截面高度(mm):80;斜撑截面宽度(mm):30;斜撑截面高度(mm):40;帽木截面宽度(mm):60;帽木截面高度(mm):80;斜撑与立杆连接处与帽木的距离(mm):600;板底支撑形式：木支撑；木间隔距离(mm):300;木截面宽度(mm):40;木截面高度(mm):60;2、荷载参数模板与木块自重:0.35;混凝土和钢筋自重:25.1;荷载参数楼板现浇厚度:0.1;施工均布荷载标准值:1.50;3、板底木参数板底弹性模量(N/mm A2):9000;板底抗弯强度设计值(N/mmT):11;板底抗剪强度设计值(N/mmA2):1.4;4、帽木木参数帽木木弹性模量(N/mmA2):9000; 帽木木抗弯强度设计值(N/mmA2):11;帽木木抗剪强度设计值(N/mmA2):1.4;5、斜撑木参数斜撑木弹性模量（N/mmT）:9000; 斜撑木抗压强度设计值（N/mmT）:11;斜撑木抗剪强度设计值（N/mmH）:1.4;6、立柱木参数立杆弹性模量（N/mm A2）:9000;立杆抗压强度设计值（N/mm A2）:11;立杆抗剪强度设计值（N/mmA2）:1.4;7、面板参数面板弹性模量（N/mmA2）:6000; 面板厚度（mm）:18;面板自重（kN/mA2）:;面板抗弯设计值（N/mmA2）:17;面板抗剪设计值（N/mmA2）:1.3;8、楼板强度参数楼板模板木支架的钢筋级别:HRB335;楼板模板木支架的混凝土强度等级:C30; 楼板模板木支架的每标准层施工天数:8.0;楼板模板木支架的楼板截面支座配筋率:0.3;楼板模板木支架的楼板短边比长边的比值:1.0;楼板模板木支架的楼板的长边长度:5.0;楼板模板木支架的施工平均温度（C）:15;板底方木斜撑立柱木支撑正视图二、模板面板计算依据《建筑施工模板安全技术规》JGJ162-2008,5.2,以及《建筑施工木脚手架安全技术规》JGJ164-2008，4.1.4面板为受弯结构，需要验算其抗弯强度和刚度。

叠合楼板支撑架（碗扣式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-20163、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计标准》GB 50017-20176、《建筑结构可靠性设计统一标准》GB50068-2018一、工程属性二、荷载设计风荷载参数：荷载系数参数表：设计简图如下：叠合楼板平面图叠合楼板剖面图(支架纵向)叠合楼板剖面图(支架横向)四、预制楼板验算叠合楼板的预制部分楼板上进行现浇部分楼板施工，预制楼板需要承担现浇楼板重量及施工荷载，预制楼板下有支撑架，故预制楼板可看成受弯构件计算。

本例以简支梁，取1m单位宽度计算。

承载能力极限状态q1＝γ0×[1.3×(G1k+(G2k+G3k)×h1)+1.5×γL×Q1k]×b=1×[1.3×(1.5+(24+1.1)×0.07)+1.5×0.9×2.5]×1=7.609 kN/m正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h1))×b =(1×(1.5+(24+1.1)×0.07))×1＝3.257kN/m计算简图如下：预制楼板计算简图一1、强度验算弯矩图一(kN·m)M max＝0.685kN·m单位宽度1m，根据弯矩计算配筋：h0＝h2-15＝60-15＝45mmαs=M max/(α1f c bh02)=0.685×106/(1×14.3×1000×452)=0.024γs=0.5×[1+(1-2αs)0.5]=0.5×[1+(1-2×0.024)0.5]=0.988A s=M max/(γs f y h0)=0.685×106/(0.988×360×45)=42.784mm2根据配筋8@150得到：单位宽度1m实际配筋面积A s2 A S2=301.593mm2≥A s=42.784mm2满足要求！2、挠度验算变形图(mm)νmax＝0.045mmν＝0.045mm≤[ν]＝L/200＝900/200＝4.5mm满足要求！五、主梁验算1、荷载设计承载能力极限状态：预制楼板传递给单根主梁的荷载设计值q1q1＝γ0×[1.3×(G1k+(G2k+G3k)×h1)+1.5×γL×Q1k]×b=1×[1.3×(1.5+(24+1.1)×0.07)+1.5×0.9×2.5]×0.9＝6.848kN/m主梁自重设计值g=γ0×γG×g k=1×1.3×0.046=0.06kN/m主梁承受的荷载设计值q=q1+g=6.848+0.06=6.908kN/m正常使用极限状态：预制楼板传递给单根主梁的荷载标准值q2q2＝(γG(G1k +(G2k+G3k)×h1))×b=(1×(1.5+(24+1.1)×0.07))×0.9＝2.931kN/m主梁自重标准值g，=γG×g k=1×0.046=0.046kN/m主梁承受的荷载标准值q，=q2+g，=2.931+0.046=2.977kN/m计算简图如下：主梁计算简图一2、抗弯验算主梁弯矩图一(kN·m) M max=0.682kN·m≤[M]=2.7kN·m满足要求！3、抗剪验算主梁剪力图一(kN) V max=3.828kN≤[V]=8.5kN满足要求！4、挠度验算主梁变形图一(mm)跨中νmax=0.051mm≤[ν]=900/250=3.6mm悬挑段νmax＝0.021mm≤[ν]=2×100/250=0.8mm满足要求！5、支座反力计算承载能力极限状态图一支座反力依次为R1=3.08kN，R2=7.656kN，R3=3.08kN 六、可调托座验算按上节计算可知，可调托座受力N＝7.656kN≤[N]＝30kN 满足要求！七、立杆验算1、长细比验算l0=kμ(h+2a)=1×1.1×(1500+2×600)=2970mmλ=l0/i=2970/15.9=186.792≤[λ]=230满足要求！2、立杆稳定性验算l0=kμ(h+2a)=1.155×1.1×(1500+2×600)=3430.35mmλ=l0/i=3430.350/15.9=215.745查表得，φ1=0.157支撑脚手架风线荷载标准值:q wk=l a×ωfk=0.9×0.475=0.427kN/m风荷载作用在支架外侧模板上产生的水平力标准值：F wk= l a×H m×ωmk=0.9×1×0.254=0.229kN支撑脚手架计算单元在风荷载作用下的倾覆力矩标准值M ok：M ok=0.5H2q wk+HF wk=0.5×3.92×0.427+3.9×0.229=4.143kN.m立杆考虑风荷载造成的立杆附加轴力Nwtk，计算如下：N wtk=6n×M ok /[(n+1)(n+2)B]=6×23×4.143/[(23+1) ×(23+2) ×20]=0.048kN不考虑立杆附加轴力时：根据《规范》JGJ166-2016 第5.3.7条，当立杆材质采用Q235钢材时，单根立杆轴力设计值不应大于30kN.N d1=Max[R1，R2，R3]+1×γG×q×H=Max[3.08，7.656，3.08]+1×1.3×0.15×3.9=8.417kN≤30kN考虑立杆附加轴力时：根据《规范》JGJ166-2016 第5.3.7条，当立杆材质采用Q235钢材时，单根立杆轴力设计值不应大于30kN.N d2= N d1+ 1×1.5×0.9×0.6×N wtk=8.417+1×1.5×0.9×0.6×0.048=8.456kN≤30kN满足要求！考虑风荷载根据《规范》JGJ166-2016 第5.3.2及5.3.3条文说明，立杆产生的最大附加轴力与最大弯曲应力不发生在同一位置，所以有风荷载时立杆应分别按轴心受压构件和压弯构件两种工况进行计算，并应同时满足稳定性要求。

叠合板计算书DBS1-67-4120-221＞叠合板示意图:标志跨度叠合板示意图2、叠合板各项参数:（1）基本信息(2)钢筋参数(3)吊点信息3、考虑桁架钢筋的等效组合梁截面参数及有效宽度:(1)组合梁有效宽度B组合梁有效宽度按下式进行计算：B=Zba+b O且BWab”由下式确定：当a0<Io时，b a=(0.5-0.3a o∕1o)a o当a0>=Io时,b a=0.210其中aθ为相邻桁架筋下弦筋形心间距；1。

为平行于桁架筋方向的叠合板边长。

该板块的1o=3895因为相邻桁架下弦筋形心间距a0=600-80-8=512<10=3895所以b=(0.5-0.3*512/3895)*512=235.81mm即B=2*235.81+80=551.62mm≤a二600,则B=55162mm(2)截面参数计算相关信息D组合梁内钢筋面积桁架上弦筋截面面积Ac=3.14*102*0.25=78.50mm2桁架下弦筋截面面积As=2*3.14*82*0.25=100.48mm2桁架腹杆钢筋截面面积Af=3.14*62*0.25=28.26mm2板宽范围B内与桁架筋平行的板内分布钢筋配筋面积A I=4*3.14*82*0.25=200.9βmm22)截面参数计算用高度截面参数计算用高度包括：预制板断面板底到上弦筋形心距离h；板内分布筋形心到上弦筋形心距离h1;下弦筋和上弦筋的形心距离h sθ下弦筋位于下方下弦筋位于上方下弦筋位于下方按下式计算h=t0+di+H-d s-d c∕2h1=h-t0-d1∕2h s=H-(d c+d s)∕2下弦筋位于上方按下式计算h=t0+d+H-d c∕2hi=h-to-d-dι∕2h s=H-(d c+d s)∕2该叠合板块桁架下弦筋位于下方，可得：h=15+8+80-8-10/2=90hι=90-15-8/2=71mmh=80-(10+8)/2=7Imm3)叠合板钢筋与混凝土弹性模量之比αE=E8∕E c=200000∕29791=6.7133（3）中性轴（含桁架筋合成截面）yov-hBJPCF,（"-，FCF/2）+（4%+4优）（。

楼板模板门式脚手架支撑计算书门式钢管脚手架的计算参照《建筑施工门式钢管脚手架安全技术规范》（JGJ128-2000）。

计算的脚手架搭设高度为4.2-0.2=4.0米，门架型号采用MF1217，钢材采用Q235。

搭设尺寸为：门架的宽度b = 1.22米，门架的高度h0 = 1.93米，步距1.93米，跨距l = 2.50米。

门架h1 = 1.54米，h2 = 0.08米，b1 = 0.75米。

门架立杆采用27.2×1.9mm钢管，立杆加强杆采用48.0×3.5mm钢管。

每榀门架之间的距离1.20m，每榀门架内的方木数量4根。

梁底方木截面宽度50mm，高度100mm。

梁底托梁截面宽度75mm，高度150mm。

1——立杆；2——立杆加强杆；3——横杆；4——横杆加强杆图1 计算门架的几何尺寸图图2 模板支架示意图一、楼板底方木的计算方木按照简支梁计算，方木的截面力学参数为本算例中，面板的截面惯性矩I和截面抵抗矩W分别为:W = 5.00×10.00×10.00/6 = 83.33cm3；I = 5.00×10.00×10.00×10.00/12 = 416.67cm4；方木楞计算简图1.荷载的计算：(1)钢筋混凝土板自重(kN/m)：q1 = 25.500×0.250×0.407=2.592kN/m(2)模板的自重线荷载(kN/m)：q2 = 0.340×0.407=0.138kN/m(3)活荷载为施工人员与施工设备产生的荷载(kN/m)：经计算得到，活荷载标准值q3 = 2.000×0.407=0.813kN/m经计算得到，方木荷载计算值Q = 1.2×(2.592+0.138)+1.4×0.813=4.416kN/m2.强度计算最大弯矩的计算公式如下:M = ql2/8最大弯矩M = 1.20×1.20×4.42/8=0.795kN.m截面应力=0.795×106/83333.3=9.54N/mm2方木的计算强度小于13.0N/mm2,满足要求!3.抗剪计算最大剪力的计算公式如下:Q = 0.5ql截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力Q=0.5×1.200×4.416=2.649kN截面抗剪强度计算值T=3×2649/(2×50×100)=0.795N/mm2截面抗剪强度设计值[T]=1.30N/mm2方木的抗剪强度计算满足要求!4.挠度计算最大挠度考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下: v = 5ql4/384EI最大变形v =5×3.680×1200.04/(384×9500.00×4166667.0)=0.251mm方木的最大挠度小于1200.0/250,满足要求!二、楼板底托梁的计算楼板底托梁按照集中荷载下连续梁计算计算简图楼板底托梁弯矩图(kN.m)楼板底托梁变形图(mm)楼板底托梁剪力图(kN)经过连续梁的计算得到最大弯矩Mmax=1.955kN.m最大变形vmax=0.815mm最大剪力Qmax=6.902kN截面应力=1.955×106/281250.0=6.953N/mm2楼板底托梁的计算强度小于13.0N/mm2,满足要求!楼板底托梁的最大挠度小于1220.0/250,满足要求!楼板底托梁抗剪强度计算值T=3×6902/(2×75×150)=0.920N/mm2楼板底托梁抗剪强度设计值[T]=1.30N/mm2楼板底托梁的抗剪强度计算满足要求!三、门架荷载标准值作用于门架的荷载包括门架静荷载与上面托梁传递荷载。

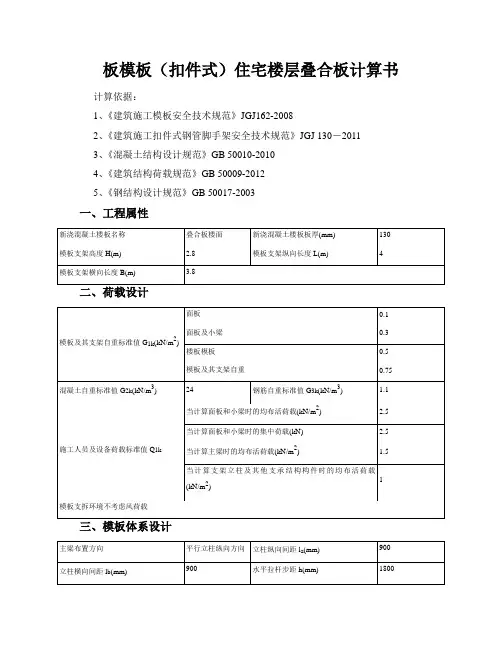

板模板（扣件式）住宅楼层叠合板计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB 50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算W＝bh2/6=900×60×60/6＝540000mm3，I＝bh3/12=900×60×60×60/12＝1.62×107mm4 承载能力极限状态q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4×Q1k,1.35(G1k +(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.1+(24+1.1)×0.13)+1.4×2.5，1.35×(0.1+(24+1.1)×0.13)+1.4×0.7×2.5] ×1=6.782kN/mq2＝0.9×1.2×G1k×b＝0.9×1.2×0.1×1=0.108kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kN正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.13))×1＝3.363kN/m计算简图如下：根据混凝土设计规范GB 50010-2010叠合板正截面受弯承载力M≦α1f c bx(h0-x/2)=f y aA sx=ξb h0ξb=β1/(1+f y/E sεcu)=0.8/(1+360/(2×105×0.0033))=0.5177x=ξb h0=0.5177×(60-15)=23.3mm叠合板混凝土受压区的受弯承载力α1f c bx(h0-x/2)=1×14.3×900×23.3×（45-23.3/2）=10000697.9N·mm =10 kN·m叠合板钢筋受拉区的受弯承载力f y A s(h0-x/2)=360×302mm2（45-23.3/2）=3625812 N·mm=3.626kN·m 因为，叠合板面M max＝max[M1，M2]＝max[0.687，0.72]＝0.72kN·m 现浇叠合板受拉受压区的受弯承载力为10 kN·m，3.626kN·m远大于M max＝0.72kN·m，所以叠合板本身可承载上部施工荷载1、强度验算M1＝q1l2/8＝6.782×0.92/8＝0.687kN·mM2＝q2L2/8+pL/4＝0.108×0.92/8+3.15×0.9/4＝0.72kN·mM max＝max[M1，M2]＝max[0.687，0.72]＝0.72kN·mσ＝M max/W＝0.72×106/600000＝1.2N/mm2﹤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5ql4/(384EI)=5×3.363×9004/(384×30000×16200000)=0.06mmν＝0.06mm﹤[ν]＝L/250＝900/250＝3.6mm满足要求！五、小梁验算11k2k3k1k1k +(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.3+(24+1.1)×0.13)+1.4×2.5，1.35×(0.3+(24+1.1)×0.13)+1.4×0.7×2.5]×0.9=6.298kN/m因此，q1静＝0.9×1.2×(G1k +(G2k+G3k)×h)×b=0.9×1.2×(0.3+(24+1.1)×0.13)×0.9=3.463kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×2.5×0.9＝2.835kN/mq2＝0.9×1.2×G1k×b=0.9×1.2×0.3×0.9＝0.292kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kN计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×3.463×0.92+0.125×2.835×0.92＝0.638kN·m M2＝max[0.07q2L2+0.203pL，0.125q2L2+0.188pL]＝max[0.07×0.292×0.92+0.203×3.15×0.9，0.125×0.292×0.92+0.188×3.15×0.9]＝0.592kN·mM3＝max[q1L12/2，q2L12/2+pL1]=max[6.298×0.252/2，0.292×0.252/2+3.15×0.25]＝0.797kN·mM max＝max[M1，M2，M3]＝max[0.638，0.592，0.797]＝0.797kN·mσ=M max/W=0.797×106/85333=9.335N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×3.463×0.9+0.625×2.835×0.9＝3.543kNV2＝0.625q2L+0.688p＝0.625×0.292×0.9+0.688×3.15＝2.331kNV3＝max[q1L1，q2L1+p]＝max[6.298×0.25，0.292×0.25+3.15]＝3.223kNV max＝max[V1，V2，V3]＝max[3.543，2.331，3.223]＝3.543kNτmax=3V max/(2bh0)=3×3.543×1000/(2×80×80)＝0.83N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算q ＝(γG (G 1k +(G 2k +G 3k )×h))×b=(1×(0.3+(24+1.1)×0.13))×0.9＝3.207kN/m 挠度,跨中νmax ＝0.521qL 4/(100EI)=0.521×3.207×9004/(100×9350×341.333×104)＝0.343mm≤[ν]＝L/250＝900/250＝3.6mm ；悬臂端νmax ＝ql 14/(8EI)=3.207×2504/(8×9350×341.333×104)＝0.049mm≤[ν]＝2×l 1/250＝2×250/250＝2mm 满足要求！ 六、立柱验算剪刀撑设置加强型立柱顶部步距h d (mm) 1500 立柱伸出顶层水平杆中心线至支撑点的长度a(mm)200 顶部立柱计算长度系数μ11.386非顶部立柱计算长度系数μ2 1.755 立柱钢管截面类型(mm) Φ48×2.5 立柱钢管计算截面类型(mm) Φ48×2.5 钢材等级Q235 立柱截面面积A(mm 2) 357 立柱截面回转半径i(mm) 16.1 立柱截面抵抗矩W(cm 3) 3.86 抗压强度设计值[f](N/mm 2)205支架自重标准值q(kN/m)0.151、长细比验算顶部立柱段：l 01=kμ1(h d +2a)=1×1.386×(1500+2×200)=2633mm 非顶部立柱段：l 0=kμ2h =1×1.755×1800=3159mm λ=max[l 01，l 0]/i=3159/16.1=196.211≤[λ]=210 满足要求！ 2、立柱稳定性验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011，荷载设计值q 1有所不同： 小梁验算q 1＝1×[1.2×(0.5+(24+1.1)×0.13)+1.4×1]×0.9 = 5.324kN/m 同上四～六步计算过程，可得：R1＝9.041kN，R2＝5.99kN，R3＝7.377kN，R4＝5.99kN顶部立柱段：l01=kμ1(h d+2a)=1.155×1.386×(1500+2×200)=3041.577mmλ1=l01/i=3041.577/16.1=188.918查表得，φ＝0.203不考虑风荷载:N1 =Max[R1，R2，R3，R4]=Max[9.041，5.99，7.377，5.99]=9.041kNf＝N1/(ΦA)＝9041/(0.203×357)＝124.753N/mm2≤[f]＝205N/mm2满足要求！非顶部立柱段：l0=kμ2h =1.155×1.755×1800=3648.645mmλ=l0/i=3648.645/16.1=226.624查表得，φ1=0.143不考虑风荷载:N=Max[R1,R2,R3,R4]+1×γG×q×H=Max[9.041,5.99,7.377,5.99]+1×1.2×0.15×2.8=9.545kN f=N/(φ1A)＝9.545×103/(0.143×357)=186.97N/mm2≤[σ]=205N/mm2满足要求！九、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 第6.9.7：支架高宽比不应大于3H/B=2.8/3.8=0.737＜3满足要求，不需要进行抗倾覆验算！十、立柱地基基础验算f ak 140kPa满足要求！。

楼板模板扣件钢管高支撑架计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。

本计算书还参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》，供脚手架设计人员参考。

模板支架搭设高度为20.0米，搭设尺寸为：立杆的纵距 b=1.50米，立杆的横距 l=1.20米，立杆的步距h=1.20米。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为φ48×3.5，一、模板支架荷载标准值(轴力):作用于模板支架的荷载包括静荷载、活荷载和风荷载。

1.静荷载标准值包括以下内容：(1)脚手架钢管的自重(kN)：NG1 = 0.161×20.000=3.222kN钢管的自重计算参照《扣件式规范》附录A 双排架自重标准值，设计人员可根据情况修改。

(2)模板的自重(kN)：NG2 = 1.500×1.500×1.200=2.700kN(3)钢筋混凝土楼板自重(kN)：NG3 = 25.000×0.200×1.500×1.200=9.000kN经计算得到，静荷载标准值 NG = NG1+NG2+NG3 = 14.922kN。

2.活荷载为施工荷载标准值与振倒混凝土时产生的荷载。

经计算得到，活荷载标准值 NQ = (1.000+2.000)×1.500×1.200=5.400kN 3.不考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2NG + 1.4NQ二、立杆的稳定性计算:不考虑风荷载时,立杆的稳定性计算公式其中 N ——立杆的轴心压力设计值 (kN)；N = 25.47φ——轴心受压立杆的稳定系数,由长细比λ= l0/i 查表得到；i ——计算立杆的截面回转半径 (cm)；i = 1.58A ——立杆净截面面积 (cm2)； A = 4.89W ——立杆净截面抵抗矩(cm3)；W = 5.08f ——钢管立杆受压强度计算值 (N/mm2)；[f] ——钢管立杆抗压强度设计值 (N/mm2)；[f] = 205.00l0 ——计算长度 (m)；如果完全参照《扣件式规范》不考虑高支撑架，由公式(1)或(2)计算l0 = k1uh (1)l0 = (h+2a) (2)k1——计算长度附加系数，按照表1取值为1.167；u ——计算长度系数，参照《扣件式规范》表5.3.3；u = 1.75a ——立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.50m；公式(1)的计算结果：f = 177.74，立杆的稳定性计算 f < [f],满足要求!公式(2)的计算结果：f = 147.53，立杆的稳定性计算 f < [f],满足要求!如果考虑到高支撑架的安全因素，适宜由公式(3)计算l0 = k1k2(h+2a) (3)k2——计算长度附加系数，按照表2取值为1.042；公式(3)的计算结果：f = 209.99，立杆的稳定性计算 f > [f],不满足要求!表1 模板支架计算长度附加系数 k1———————————————————————————————————————步距 h(m) h≤0.9 0.9<h≤1.2 1.2<h≤1.5 1.5<h≤2.1k1 1.243 1.185 1.167 1.163———————————————————————————————————————表2 模板支架计算长度附加系数 k2—————————————————————————————————————————————H(m) 4 6 8 10 12 14 16 18 20 25 30 35 40h+2a或u1h(m)1.35 1.0 1.014 1.026 1.039 1.042 1.054 1.061 1.081 1.092 1.113 1.137 1.155 1.173 1.44 1.0 1.012 1.022 1.031 1.039 1.047 1.056 1.064 1.072 1.092 1.111 1.129 1.149 1.53 1.0 1.007 1.015 1.024 1.031 1.039 1.047 1.055 1.062 1.079 1.097 1.114 1.132 1.62 1.0 1.007 1.014 1.021 1.029 1.036 1.043 1.051 1.056 1.074 1.090 1.106 1.123 1.80 1.0 1.007 1.014 1.020 1.026 1.033 1.040 1.046 1.052 1.067 1.081 1.096 1.1111.92 1.0 1.007 1.012 1.018 1.024 1.030 1.035 1.042 1.048 1.062 1.076 1.090 1.1042.04 1.0 1.007 1.012 1.018 1.022 1.029 1.035 1.039 1.044 1.060 1.073 1.087 1.101 2.25 1.0 1.007 1.010 1.016 1.020 1.027 1.032 1.037 1.042 1.057 1.070 1.081 1.094 2.70 1.0 1.007 1.010 1.016 1.020 1.027 1.032 1.037 1.042 1.053 1.066 1.078 1.091———————————————————————————————————————————————以上表参照杜荣军：《扣件式钢管模板高支撑架设计和使用安全》三、梁和楼板模板高支撑架的构造和施工要求[工程经验]:除了要遵守《扣件架规范》的相关要求外，还要考虑以下内容1.模板支架的构造要求：a.梁板模板高支撑架可以根据设计荷载采用单立杆或双立杆；b.立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度；c.梁和楼板荷载相差较大时，可以采用不同的立杆间距，但只宜在一个方向变距、而另一个方向不变。

板模板（木支撑）计算书一、工程属性二、荷载设计三、模板体系设计模板设计平面图模板设计正立面图模板设计侧立面图四、面板验算根据《建筑施工模板安全技术规范》5.2.1"面板可按简支跨计算"的规定，另据现实，楼板面板应搁置在梁侧模板上，因此本例以简支梁，取1m单位宽度计算。

计算简图如下：面板抗弯刚度W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1=0.9×(1.2(G1k+ (G3k+G2k)×h)+1.4Q1k)=0.9×[1.2×(0.1+(24+1.1)×0.12)+1.4×2.5]=6.51kN/m；q1=0.9×(1.35(G1k+ (G3k+G2k)×h)+1.4×0.7Q1k)=0.9×[1.35×(0.1+(24+1.1)×0.12)+1.4×0.7×2.5]=5.99kN/m；根据上述计算取较大值，q1=max[6.51,5.99]=6.51kN/m作为设计依据。

q2=0.9×1.2×G1k＝0.9×1.2×0.1=0.11kN/m；p=1.4×Q1k＝1.4×2.5=3.5kN；当施工何在为均布线荷载：M1=q1l2/8＝6.51×0.332/8=0.09kN；当施工荷载为集中荷载时：M2=q2L2/8+pL/4＝0.11×0.332/8+3.5×0.33/4=0.29kN；1、强度验算σ＝M max/W＝0.29×106/37500＝7.81N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q=(G1k+ (G3k+G2k)×h)×b=(0.1+(1.1+24)×0.12)×1=3.11kN/m；ν＝5ql4/(384EI)＝5×3.11×3334/(384×10000×281250)＝0.18mm≤[ν]＝l/400＝333/400＝0.83mm满足要求！五、小梁验算小梁类型方木 小梁材料规格(mm)50×100 小梁抗弯强度设计值[f](N/mm 2) 14.9 小梁抗剪强度设计值[τ](N/mm 2) 1.74 小梁弹性模量E(N/mm 2) 8942.4 小梁截面惯性矩I(cm 4)416.67小梁截面抵抗矩W(cm 3)83.331、强度验算q 1＝0.9max[1.2(G 1k + (G 3k +G 2k )×h)+1.4Q 1k ，1.35(G 1k +(G 3k +G 2k )×h)+1.4×0.7Q 1k ]×b=0.9×max[1.2×(0.2+(1.1+24)×0.12)+1.4×2.5，1.35×(0.2+(1.1+24)×0.12)+1.4×0.7×2.5)]×0.33＝2.2kN/m因此，q 1静＝0.9×1.2(G 1k + (G 3k +G 2k )×h)×b=0.9×1.2×(0.2+(1.1+24)×0.12)×0.33＝1.16kN/mq 1活＝0.9×1.4×Q 1k ×h ＝0.9×1.4×2.5×0.33＝1.05kN/mM 1＝-0.071q 1静L 2-0.107q 1活L 2＝-0.071×1.16×12-0.107×1.05×12＝0.19kN·m q 2＝0.9×1.2G 1k ×b=0.9×1.2×0.2×0.33＝0.07kN/m p ＝0.9×1.4×2.5＝3.15kNM 2＝0.077q 2L 2+0.21pL ＝0.077×1.16×12+0.21×3.15×1＝0.75kN·m M 3＝max[q 1L 12/2，q 2L 12/2+pL 1]=max[2.2×0.22/2，0.07×0.22/2+3.15×0.2]＝0.63kN·mM max＝max[M1，M2，M3]＝max[0.19，0.75，0.63]＝0.75kN·mσ＝M max/W＝0.75×106/83330＝9.01N/mm2≤[f]＝14.9N/mm2满足要求！2、抗剪验算V1＝0.607q1静L+0.62q1活L＝0.607×1.16×1+0.62×1.05×1＝1.35kNV2＝0.607q2L+0.681p＝0.607×0.07×1+0.681×3.15＝2.19kNV3＝max[q1L1，q2L1+p]＝max[2.2×0.2，0.07×0.2+3.15]＝3.16kNV max＝max[V1，V2，V3]＝Max[1.35，2.19，3.16]＝3.16kNτmax＝3V max/(2bh0)=3×3.16×1000/(2×100×50)＝0.95N/mm2≤[τ]＝1.74N/mm2满足要求！3、挠度验算q＝(G1k+ (G3k+G2k)×h)×b=(0.2+(24+1.1)×0.12)×0.33＝1.07kN/m跨中νmax＝0.632qL4/(100EI)=0.632×1.07×10004/(100×8942.4×4166700)＝0.18mm≤[ν]＝l/400＝1000/400＝2.5mm悬臂端νmax＝qL4/(8EI)=1.07×2004/(8×8942.4×4166700)＝0.01mm≤[ν]＝l1/400＝200/400＝0.5mm满足要求！六、帽木验算R=V max=3.16kN；2、抗弯验算计算简图如下：帽木计算简图(kN)帽木弯矩图(kN·m)M max=0.16kN·m；R i1=2.36kN；R i2=4.76kN；R i3=2.36kN；σ＝M max/W＝0.16×106/83330＝1.93N/mm2≤[f]＝14.9N/mm2 满足要求！3、抗剪验算帽木剪力图(kN)V max=4.76kN；τmax＝3R max/2A=3×4.76×1000/(2×50×100)＝1.43N/mm2≤[τ]＝1.74N/mm2 满足要求！4、挠度验算帽木变形图(kN·m)νmax=0.04mm；νmax＝0.04mm≤[ν]＝l/400=2.5mm满足要求！七、斜杆验算N=max[R i1,R i3]/sin(θ)=3.34kN；2、强度计算σ＝N/A＝3.34×103/5000＝0.67N/mm2≤[f]＝14.9N/mm2满足要求！八、立柱验算N1＝[0.9×[1.2×(G1k+G2k×0.12+G3k×0.12)+1.4×Q1k]×L a×L b]×1000＝[0.9×[1.2×(0.5+24×0.12+1.1×0.12)+1.4×1]×1×1]×1000=5052.96N；N2＝[0.9×[1.35×(G1k+G2k×0.12+G3k×0.12)+0.7×1.4×Q1k]×L a×L b]×1000＝[0.9×[1.35×(0.5+24×0.12+1.1×0.12)+0.7×1.4×1]×1×1]×1000=5149.08N；2、强度计算σ＝N/A n＝5149.08/5026.55＝1.02N/mm2≤[f]＝14.9N/mm2满足要求！。

模板及支撑计算书一、楼板模板计算楼板厚度200mm 和100mm ，模板板面采用12mm 高强度竹木模板，次龙骨采用50×100mm ，E=104 N/mm 2，I=bh 3/12=50×1003/12=4.16×104mm 4，方木主龙骨采用100×100方木。

1、 荷载计算：模板及支架自重标准值： 0.3KN/m 2混凝土标准值： 24KN/m 2钢筋自重标准值： 1.1 KN/m 2施工人员及设备荷载标准值： 2.5 KN/m 2楼板按100mm 厚计算荷载标准值： F 1= 0.3+24×0.1+1.1+2.5=6.3KN荷载标准值： F 2=（0.3+24×0.1+1.1）×1.2+2.5×1.4=8.06KN楼板按200mm 厚计算荷载标准值： F 3= 0.3+24×0.2+1.1+2.5=8.7KN荷载标准值： F 4= （0.3+24×0.2+1.1）×1.2+2.5×1.4=10.94KN2、 计算次龙骨间距：新浇筑的混凝土均匀作用在胶合板上，单位宽度的面板可以视为梁，次龙骨作为梁支点按三跨连续考虑，梁宽取200mm 。

（1）板厚按200mm 算：按抗弯强度验算M=1/8q 1l 2 1 σ=M/W ≤f m式中：M ——弯距设计值（N •mm ）q 1____作用在顶板模板上的均布荷载（N/mm ）q 1=F 4×0.2=10.94×0.2=2.19KN/ml ——次龙骨间距σ——受弯应力设计值（N/mm 2）W ——截面抵抗矩=1/6bh 2f m ——模板的抗弯强度设计值（N/mm 2）取11 N/mm 2σ=M/W ≤f m1 8q 1l 211 6bh 22l 1按模板的刚度要求，最大变形值为模板设计跨度的1250ω= 0.667×ql 4 ≤1 250100EIq ——作用在模板上的均布荷载（N/mm ）E ——模板的弹性模量（N/mm 2），E=1×104 N/mm 2I ——模板的惯性截面矩，I= 1 12bh 2=5.62×104mm 4100×5.62×104×104 0.677×2.38×200取抗弯承载力，刚度要求计算的小值，l=519mm 。

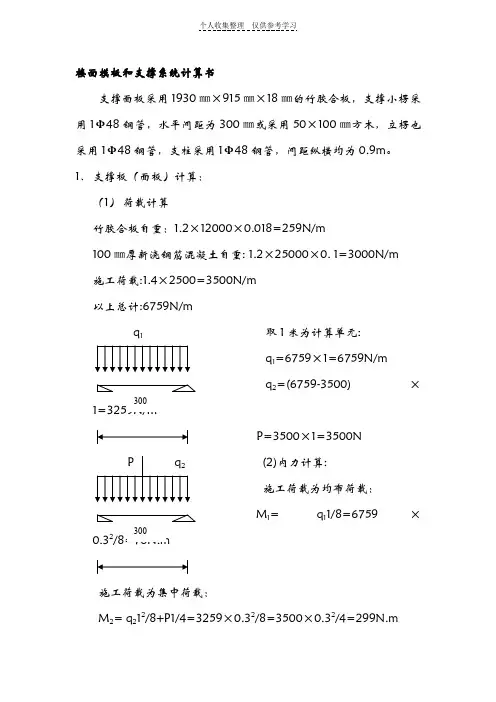

楼面模板和支撑系统计算书支撑面板采用1930㎜×915㎜×18㎜的竹胶合板，支撑小楞采用1Φ48钢管，水平间距为300㎜或采用50×100㎜方木，立楞也采用1Φ48钢管，支柱采用1Φ48钢管，间距纵横均为0.9m 。

1、 支撑板（面板）计算：（1） 荷载计算竹胶合板自重：1.2×12000×0.018=259N/m100㎜厚新浇钢筋混凝土自重: 1.2×25000×0. 1=3000N/m施工荷载:1.4×2500=3500N/m以上总计:6759N/mq 1 取1米为计算单元:q1=6759×1=6759N/mq 2=(6759-3500)×P=3500×1=3500N(2)内力计算:施工荷载为均布荷载：M 1= q 11/8=6759×施工荷载为集中荷载：M 2= q 212/8+P1/4=3259×0.32/8=3500×0.32/4=299N.m由于M 2＞M 1故应用M 2验算强度。

（3）强度验算：W=bh 2/6=1000×182/6=5.4×102=M 2/w=299×103/5.4×102=5.5N/mm 2＜f=12N/mm 2强度满足要求。

（4）挠度验算：1、荷载计算：验算挠度应只采用恒载的标准荷载其各项荷载值如下： 木胶合板自重：12000×0.018=216N/m100㎜厚新浇钢筋混凝土自重:25000×0.1=2500N/m以上总计:2716N/m取板宽1米:q=1×2716=2716N/m=2.716N/mmI=bh 3/12=1000×183/12=48.6×104E=1.1×10W=5q 14/384EI=5×2.716×3004=(384×1.1×104×48.6×104)=0.054㎜＜300/400=0.75㎜。

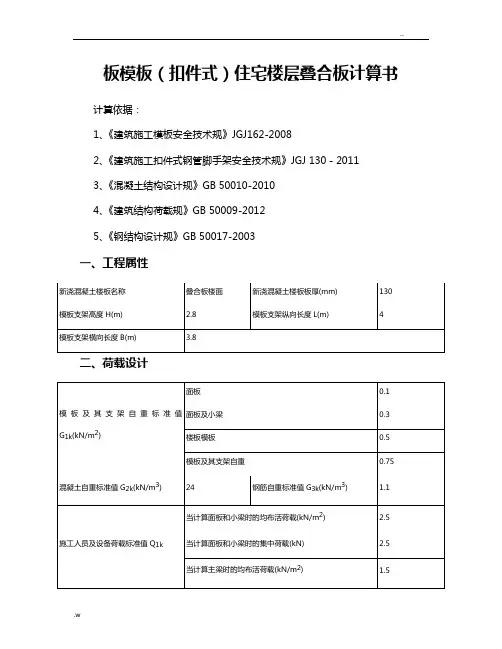

板模板（扣件式）住宅楼层叠合板计算书计算依据：1、《建筑施工模板安全技术规》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规》JGJ 130－20113、《混凝土结构设计规》GB 50010-20104、《建筑结构荷载规》GB 50009-20125、《钢结构设计规》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计设计简图如下：模板设计平面图模板设计剖面图(模板支架纵向)模板设计剖面图(模板支架横向)四、面板验算面板类型混凝土叠合板面板厚度t(mm) 60面板抗弯强度设计值[f](N/mm2) 14.3 面板抗剪强度设计值[τ](N/mm2) 1.43面板弹性模量E(N/mm2) 30000 面板计算方式简支梁W＝bh2/6=900×60×60/6＝540000mm3，I＝bh3/12=900×60×60×60/12＝1.62×107mm4承载能力极限状态q1＝0.9×max[1.2(G1k+(G2k+G3k)×h)+1.4×Q1k,1.35(G1k +(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.1+(24+1.1)×0.13)+1.4×2. 5，1.35×(0.1+(24+1.1)×0.13)+1.4×0.7×2.5] ×1=6.782kN/mq2＝0.9×1.2×G1k×b＝0.9×1.2×0.1×1=0.108kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kN正常使用极限状态q＝(γG(G1k +(G2k+G3k)×h))×b =(1×(0.1+(24+1.1)×0.13))×1＝3.363kN/m 计算简图如下：根据混凝土设计规GB 50010-2010叠合板正截面受弯承载力M≦α1f c bx(h0-x/2)=f y aA sx=ξb h0ξb=β1/(1+f y/E sεcu)=0.8/(1+360/(2×105×0.0033))=0.5177x=ξb h0=0.5177×(60-15)=23.3mm叠合板混凝土受压区的受弯承载力α1f c bx(h0-x/2)=1×14.3×900×23.3×（45-23.3/2）=10000697.9N·mm=10 kN·m叠合板钢筋受拉区的受弯承载力f y A s(h0-x/2)=360×302mm2（45-23.3/2）=3625812 N·mm=3.626 kN·m因为，叠合板面M max＝max[M1，M2]＝max[0.687，0.72]＝0.72kN·m现浇叠合板受拉受压区的受弯承载力为10 kN·m，3.626kN·m远大于M max＝0.72kN·m，所以叠合板本身可承载上部施工荷载1、强度验算M1＝q1l2/8＝6.782×0.92/8＝0.687kN·mM2＝q2L2/8+pL/4＝0.108×0.92/8+3.15×0.9/4＝0.72kN·mM max＝max[M1，M2]＝max[0.687，0.72]＝0.72kN·mσ＝M max/W＝0.72×106/600000＝1.2N/mm2﹤[f]＝15N/mm2满足要求！2、挠度验算νmax＝5ql4/(384EI)=5×3.363×9004/(384×30000×16200000)=0.06mm ν＝0.06mm﹤[ν]＝L/250＝900/250＝3.6mm满足要求！五、小梁验算小梁类型方木小梁截面类型(mm) 80×80小梁抗弯强度设计值[f](N/mm2) 15.444 小梁抗剪强度设计值[τ](N/mm2) 1.782小梁截面抵抗矩W(cm3) 85.333 小梁弹性模量E(N/mm2) 9350小梁截面惯性矩I(cm4) 341.333 小梁计算方式二等跨连续梁q1＝0.9×max[1.2(G1k+ (G2k+G3k)×h)+1.4Q1k， 1.35(G1k +(G2k+G3k)×h)+1.4×0.7×Q1k]×b=0.9×max[1.2×(0.3+(24+1.1)×0.13)+1.4×2.5，1.35×(0.3+(24+1.1)×0.13)+1.4×0.7×2.5]×0.9=6.298kN/m因此，q1静＝0.9×1.2×(G1k +(G2k+G3k)×h)×b=0.9×1.2×(0.3+(24+1.1)×0.13)×0.9=3.463kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×2.5×0.9＝2.835kN/m q2＝0.9×1.2×G1k×b=0.9×1.2×0.3×0.9＝0.292kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kN计算简图如下：1、强度验算M1＝0.125q1静L2+0.125q1活L2＝0.125×3.463×0.92+0.125×2.835×0.92＝0.638kN·mM2＝max[0.07q2L2+0.203pL，0.125q2L2+0.188pL]＝max[0.07×0.292×0.92+0.203×3.15×0.9，0.125×0.292×0.92+0.188×3.15×0.9]＝0.592kN·mM3＝max[q1L12/2，q2L12/2+pL1]=max[6.298×0.252/2，0.292×0.252/2+3.15×0.25]＝0.797kN·mM max＝max[M1，M2，M3]＝max[0.638，0.592，0.797]＝0.797kN·mσ=M max/W=0.797×106/85333=9.335N/mm2≤[f]=15.444N/mm2满足要求！2、抗剪验算V1＝0.625q1静L+0.625q1活L＝0.625×3.463×0.9+0.625×2.835×0.9＝3.543kNV2＝0.625q2L+0.688p＝0.625×0.292×0.9+0.688×3.15＝2.331kNV3＝max[q1L1，q2L1+p]＝max[6.298×0.25，0.292×0.25+3.15]＝3.223kN V max＝max[V1，V2，V3]＝max[3.543，2.331，3.223]＝3.543kNτmax=3V max/(2bh0)=3×3.543×1000/(2×80×80)＝0.83N/mm2≤[τ]=1.782N/mm2满足要求！3、挠度验算q＝(γG(G1k+(G2k+G3k)×h))×b=(1×(0.3+(24+1.1)×0.13))×0.9＝3.207kN/m挠度,跨中νmax＝0.521qL4/(100EI)=0.521×3.207×9004/(100×9350×341.333×104)＝0.343mm≤[ν]＝L/250＝900/250＝3.6mm；悬臂端νmax＝ql14/(8EI)=3.207×2504/(8×9350×341.333×104)＝0.049mm≤[ν]＝2×l1/250＝2×250/250＝2mm满足要求！六、立柱验算1、长细比验算顶部立柱段：l01=kμ1(h d+2a)=1×1.386×(1500+2×200)=2633mm非顶部立柱段：l0=kμ2h =1×1.755×1800=3159mmλ=max[l01，l0]/i=3159/16.1=196.211≤[λ]=210满足要求！2、立柱稳定性验算根据《建筑施工扣件式钢管脚手架安全技术规》JGJ130-2011，荷载设计值q1有所不同：小梁验算q1＝1×[1.2×(0.5+(24+1.1)×0.13)+1.4×1]×0.9 = 5.324kN/m同上四～六步计算过程，可得：R1＝9.041kN，R2＝5.99kN，R3＝7.377kN，R4＝5.99kN顶部立柱段：l01=kμ1(h d+2a)=1.155×1.386×(1500+2×200)=3041.577mmλ1=l01/i=3041.577/16.1=188.918查表得，φ＝0.203不考虑风荷载:N1 =Max[R1，R2，R3，R4]=Max[9.041，5.99，7.377，5.99]=9.041kN f＝N1/(ΦA)＝9041/(0.203×357)＝124.753N/mm2≤[f]＝205N/mm2满足要求！非顶部立柱段：l0=kμ2h =1.155×1.755×1800=3648.645mmλ=l0/i=3648.645/16.1=226.624查表得，φ1=0.143不考虑风荷载:N=Max[R1,R2,R3,R4]+1×γG×q×H=Max[9.041,5.99,7.377,5.99]+1×1.2×0.15×2. 8=9.545kNf=N/(φ1A)＝9.545×103/(0.143×357)=186.97N/mm2≤[σ]=205N/mm2 满足要求！九、高宽比验算根据《建筑施工扣件式钢管脚手架安全技术规》JGJ130-2011 第6.9.7：支架高宽比不应大于3H/B=2.8/3.8=0.737＜3满足要求，不需要进行抗倾覆验算！十、立柱地基基础验算立柱底垫板的底面平均压力p＝N/(m f A)＝9.545/(0.9×0.1)＝106.056kPa≤f ak＝140kPa满足要求！。

满堂扣件式钢管楼板模板支架计算书（130mm厚混凝土楼板）模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。
