模板支架计算实例

模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

模板支架搭设高度为2.7米，搭设尺寸为：立杆的纵距b=1.00米，立杆的横距l=1.00米，立杆的步距h=1.20米。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.5。

一、模板支撑方木的计算方木按照简支梁计算，方木的截面力学参数为本算例中，面板的截面惯性矩I和截面抵抗矩W分别为:W = 5.00×8.00×8.00/6 = 53.33cm3；I = 5.00×8.00×8.00×8.00/12 = 213.33cm4；方木楞计算简图1.荷载的计算(1)钢筋混凝土板自重(kN/m)：q1 = 25.000×0.120×0.300=0.900kN/m(2)模板的自重线荷载(kN/m)：q2 = 1.500×0.300=0.450kN/m(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：经计算得到，活荷载标准值P1 = (1.000+2.000)×1.000×0.300=0.900kN2.强度计算最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下:均布荷载q = 1.2×0.900+1.2×0.450=1.620kN/m集中荷载P = 1.4×0.900=1.260kN最大弯矩M = 1.260×1.00/4+1.62×1.00×1.00/8=0.518kN.m最大支座力N = 1.260/2+1.62×1.00/2=1.440kN截面应力=0.518×106/53333.3=9.70N/mm2方木的计算强度小于13.0N/mm2,满足要求!3.抗剪计算最大剪力的计算公式如下:Q = ql/2 + P/2截面抗剪强度必须满足:T = 3Q/2bh < [T]其中最大剪力Q=1.000×1.620/2+1.260/2=1.440kN截面抗剪强度计算值T=3×1440/(2×50×80)=0.540N/mm2截面抗剪强度设计值[T]=1.30N/mm2方木的抗剪强度计算满足要求!4.挠度计算最大弯矩考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下:均布荷载q = 0.900+0.450=1.350kN/m集中荷载P = 0.900kN最大变形=5×1.350×1000.04/(384×9500.00×2133333.5)+900.0×1000.03/(48×9500.00×2133333.5)=1.793mm方木的最大挠度小于1000.0/250,满足要求!二、板底支撑钢管计算支撑钢管按照集中荷载作用下的三跨连续梁计算集中荷载P取纵向方木传递力，P=2.88kN支撑钢管计算简图支撑钢管弯矩图(kN.m)支撑钢管变形图(mm)支撑钢管剪力图(kN)经过连续梁的计算得到最大弯矩Mmax=0.969kN.m最大变形max=2.476mm最大支座力Qmax=10.473kN截面应力=0.97×106/5080.0=190.83N/mm2支撑钢管的计算强度小于205.0N/mm2,满足要求!支撑钢管的最大挠度小于1000.0/150与10mm,满足要求!三、扣件抗滑移的计算:纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(规范5.2.5):R ≤ Rc其中Rc ——扣件抗滑承载力设计值,取8.0kN；R ——纵向或横向水平杆传给立杆的竖向作用力设计值；计算中R取最大支座反力，R=10.47kN单扣件抗滑承载力的设计计算不满足要求,可以考虑采用双扣件!当直角扣件的拧紧力矩达40--65N.m时,试验表明:单扣件在12kN的荷载下会滑动,其抗滑承载力可取8.0kN；双扣件在20kN的荷载下会滑动,其抗滑承载力可取12.0kN。

轨行区模板脚手架施做二衬支撑体系结构计算书（1）支模设计模板采用P3015标准组合钢模板，钢架采用工16工字钢弯制而成，钢架纵向间距750mm ，支架采用Ø48×3mm 钢管搭设，横向步距900mm ，纵向步距为750mm ，竖向步距起拱线上部为600mm,下部为900mm ，支架下方采用15cm ×15cm 的方木作为纵向内楞，具体数据详见下图；找平钢板大样示意图说明：1、本图尺寸均以毫米计，已考虑外放尺寸；2、工钢之间连接采用M24螺栓；3、找平钢板每编号2块；4、横向剪刀撑每3米设1道，纵向剪刀撑、 水平剪刀撑每组拱架设3道。

标准断面二衬拱架、模板、脚手架支撑示意图O1O1工字钢拱架大样示意图脚手架俯视图（2）二衬的安全计算书①脚手架计算：模板与架的荷载（1.5m）工16工字钢的自重：弧长＝11.365m环向长度＝11.365*2=22.73m工16工字钢20.5Kg/m合计20.5*22.73=466.0Kg方木自重：长度=1.5*10=15m15cm×15cm方木：7KN/m3合计：0.15*0.15*15*7=2.3625KN=2362.5N钢模板的自重：弧长11.774m内模板数量＝11.774/0.3=40块单块重14.9Kg合计14.9*40=596Kg脚手架底部跨度8.65m；按长度1.5m计算模板与钢架的荷载＝((466+596)*10+2362.5)/(1.5*8.65)=1000.58N/m2 钢管脚手架自重荷载（1.5m）:选用Ø48、t＝3.0mm的钢管作脚手架，其单位重量3.3Kg/m横向、竖向脚手架长度＝126.5m*2=253.0m纵向脚手架长度＝1.5*76=98.8m剪刀撑脚手架长度=22.02+58.65=80.7m合计432.5m合计重量＝3.3*432.5=1427.25Kg钢管脚手架的荷载＝1427.25*10/(1.5*8.65)=1100 N/m2新浇混凝土自重荷载（1.5m内拱部折算）：混凝土自重：混凝土体积V=12.116*0.6*1.5=10.9 m3密度为2500Kg/ m3自重＝10.9*2500=27250Kg混凝土荷载＝27250*10/(1.5*8.65)=21001.9N/m2施工荷载取2500N/m2合计总荷载为25602.5 N/m2脚手架每区格的面积为0.9*0.75=0.675，为两根钢管受力，每根钢管立柱受力＝0.675*25602.5/2=8640.8N选用Ø48、t＝3.0mm的钢管作脚手架，有A=424mm2钢管的回转半径i=15.9mm按强度计算，钢管支柱的受压应力：σ＝N/A=8640.8/424=20.4N/ mm2<f=215 N/ mm2，即钢管脚手架强度满足要求。

模型计算简要说明
1.模型参数选取
模板支架高度为4.7m，立杆横距为0.6m，纵距为0.9m，立杆竖向步距为1.2m，顶板模板支撑小梁采用10×10cm方木，间距20cm；主梁采用48*3.5钢管支撑，模板采用1.5cm竹胶板。

支架宽度范围为12m，高4.7m，为简化计算，纵向取9m分析。

本模型为考虑剪刀撑，属于偏安全验算。

计算荷载钢筋混凝土容重为26KN/m3，厚度为1m，考虑各种不利因素及结构安全系数，放大系数取1.4。

施加均布荷载： q=26×1×1.4=36.4 KN/m2
计算模型
模型荷载添加立面图
2、模型计算结果如下
（1）支架底部反力
从计算结果可以看出，最小反力为5.1KN，最大反力为19.8KN。

（2）支架应力
中间一排支架应力
应力计算结果
从应力云图上可以看出，支架最大压应力为44Mpa，拉应力仅为5.2 Mpa，小于钢管支架的容许压应力205 Mpa。

板支架施工方案3.1模板支架方案情况3.2模板支架补充方案情况段中板及侧墙模板支架体系采用扣件式钢管脚手架，φ48×3.5mm钢管，侧墙模板采用木模板（厚18mm），模板接缝严密防止漏浆。

模板主楞选用100*100mm方木，间距250mm，次楞选用100*100mm方木，间距1200mm；钢管架搭设尺寸及剪刀撑设置与原方案一致；支架顶部水平杆两层加密，墙板交界处加腋部位增设一排斜顶，斜顶一端顶到底板上。

侧墙模板加固时采用两道φ48*3.5钢管斜顶，两道斜支撑间距1800mm，纵向与支撑架纵距一致，斜支撑一端固定于底板。

见图3.2-1。

图3.2-1 中板及侧墙模板支架大样图一、安全文明施工措施4.1模板工程施工安全措施1、模板卸车后重迭码放高度不超过1.5m，相邻码放区之间要留出通道，便于模板配件的安装，底层模板离地面10cm；2、现场设专职人员、专业施工班组负责大模板的施工，要求熟悉模板平面图及模板设计方案，熟悉模板的施工安全规定；3、严禁攀爬模板上下，必须使用爬梯上下模板；4、模板支撑不得使用腐朽、扭裂、劈裂的材料。

顶撑要垂直、底部平整坚实，并加垫木。

木楔要钉牢，并用横顺拉杆和剪撑拉结牢固。

5、安装模板应按工序进行，当模板没有固定前，不得进行下一道工序作业。

禁止利用拉杆、支撑攀登上路。

6、在混凝土浇灌过程中，要有专人检查，发现变形、松动等现象，要及时加固和修理，防止塌模伤人。

7、在现场安装模板时，所用工具应装人工具袋内，防止高处作业时，工具掉下伤人。

4.2脚手架安全技术措施1、对钢管、配件、加固杆等应进行检查验收，严禁使用不合格的材料。

2、在顶架搭设过程中要实行严格的监控，由专职施工员进行现场指挥监督，随时纠正可能出现的质量安全隐患。

3、搭设完毕后要进行自检，若发现有松动、倾斜、弯曲、不牢固等现象，必须及时进行整改，整改有困难的，要有可行的加固方案方可施工。

4、在浇筑混凝土过程中，支架下面要安装照明灯，在安全员的监督下，派木工进行巡查，负责检查模板、支顶，若发现异常，立即停止浇筑混凝土，并及时组织人员进行加固处理，保证浇筑工作正常进行。

梁侧模板计算书一、梁侧模板基本参数计算断面宽度300mm ，高度800mm ，两侧楼板厚度100mm 。

模板面板采用普通胶合板。

内龙骨布置3道，内龙骨采用50×100mm 木方。

外龙骨间距500mm ，外龙骨采用150×100mm 木方。

对拉螺栓布置2道，在断面内水平间距25+250mm ，断面跨度方向间距500mm ，直径16mm 。

面板厚度18mm ，剪切强度1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

木方剪切强度1.3N/mm 2，抗弯强度13.0N/mm 2，弹性模量9500.0N/mm 2。

32532525250800m m300m m模板组装示意图二、梁侧模板荷载标准值计算强度验算要考虑新浇混凝土侧压力和倾倒混凝土时产生的荷载设计值；挠度验算只考虑新浇混凝土侧压力产生荷载标准值。

新浇混凝土侧压力计算公式为下式中的较小值:其中 c —— 混凝土的重力密度，取24.000kN/m 3；t —— 新浇混凝土的初凝时间，为0时(表示无资料)取200/(T+15)，取5.714h ； T —— 混凝土的入模温度，取20.000℃； V —— 混凝土的浇筑速度，取2.500m/h ；H —— 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.800m ；1—— 外加剂影响修正系数，取1.000；2—— 混凝土坍落度影响修正系数，取0.850。

根据公式计算的新浇混凝土侧压力标准值 F1=19.200kN/m 2考虑结构的重要性系数0.9，实际计算中采用新浇混凝土侧压力标准值 F1=0.9×19.200=17.280kN/m 2考虑结构的重要性系数0.9，倒混凝土时产生的荷载标准值 F2=0.9×6.000=5.400kN/m 2。

三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照简支梁计算。

箱梁模板支架计算书弄广分离立交桥为3-22m等宽截面，根据箱梁截面特点，即取：一、横梁及实腹板段底模板支架计算计算参数:模板支架搭设高度为，立杆的纵距b=，立杆的横距l=，立杆的步距h=。

面板厚度12mm，剪切强度mm2，抗弯强度mm2，弹性模量mm2。

木方100×100mm，间距200mm，剪切强度mm2，抗弯强度mm2，弹性模量mm2。

梁顶托采用100×150mm木方。

模板自重m2，混凝土钢筋自重m3，施工活荷载m2。

采用的钢管类型为48×。

1、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值q1 = ××+×=m活荷载标准值q2 = +×=m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = ××6 = ；I = ×××12 = ；(1)抗弯强度计算f = M / W < [f]其中f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取mm2；M =其中q ——荷载设计值(kN/m)；经计算得到M = ××+×××= 经计算得到面板抗弯强度计算值 f = ×1000×1000/14400=mm2面板的抗弯强度验算f < [f],满足要求!(2)抗剪计算[可以不计算]T = 3Q/2bh < [T]其中最大剪力Q=××+××=截面抗剪强度计算值T=3×(2××=mm2截面抗剪强度设计值[T]=mm2抗剪强度验算T < [T]，满足要求!(3)挠度计算v = / 100EI < [v] = l / 250面板最大挠度计算值v = ××2004/(100×9000×86400)=面板的最大挠度小于400,满足要求!2、模板支撑木方的计算木方按照均布荷载计算。

一、方案选择1、通道涵施工顺序通道涵分三次浇筑，第一次浇至底板内壁以上500mm，第二次浇至顶板以下500mm，第三次浇筑剩余部分。

2、支模架选择经过分析，本通道涵施工决定采用满堂式模板支架，采用扣件式钢筋脚手架搭设。

顶板底模选用18㎜厚九层胶合板，次楞木为50×100，间距为300㎜，搁置在水平钢管ø48×上，水平钢管通过直角扣件把力传给立柱ø48×，立柱纵、横向间距均为500×500㎜，步距。

侧壁底模为18㎜九层胶合板，次楞木50×100，间距为200㎜，主楞采用ø48×钢管，间距为400mm。

螺栓采用ø12，间距400mm。

满堂支架图如下：具体计算如下。

二、顶板底模计算顶板底模采用18mm厚胶合板，木楞采用50×100mm，间距为300mm。

按三跨连续梁计算1．荷载钢筋砼板自重：×25×=18KN/㎡（标准值㎡）模板重：×=㎡（标准值 KN/㎡）人与设备荷载：×=㎡合计：q=㎡2．强度计算弯矩：M==××=·mq: 均布荷载l：次楞木间距弯曲应力：f ==×106)/(×1000×182)= N/mm2M: 弯矩W: 模板的净截面抵抗矩，对矩截面为bh2b: 模板截面宽度，取1mh: 模板截面高度，为18mm因此f＜ N/mm2 ,符合要求。

3．挠度计算W==（×＋×3004）/(100××103×1000×183/12) ＜=㎜＜300/400=㎜,符合要求.q：均布荷载标准值E: 模板弹性模量，取×103I:模板的截面惯性矩，取三、顶板下楞计算楞木采用50×100mm，间距为300，支承楞木、立柱采用ø48×钢管，立柱间距为500mm。

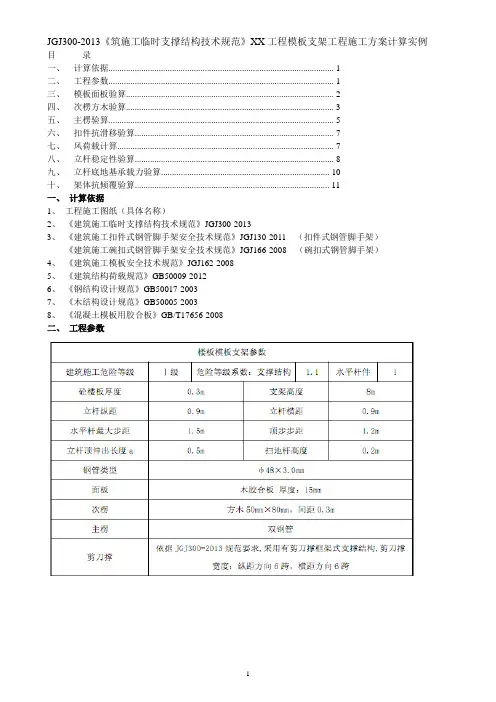

JGJ300-2013《筑施工临时支撑结构技术规范》XX工程模板支架工程施工方案计算实例目录
一、计算依据 (1)
二、工程参数 (1)
三、模板面板验算 (2)
四、次楞方木验算 (3)
五、主楞验算 (5)
六、扣件抗滑移验算 (7)
七、风荷载计算 (7)
八、立杆稳定性验算 (8)
九、立杆底地基承载力验算 (10)
十、架体抗倾覆验算 (11)
一、计算依据
1、工程施工图纸（具体名称）
2、《建筑施工临时支撑结构技术规范》JGJ300-2013
3、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011 （扣件式钢管脚手架）
《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2008 （碗扣式钢管脚手架）
4、《建筑施工模板安全技术规范》JGJ162-2008
5、《建筑结构荷载规范》GB50009-2012
6、《钢结构设计规范》GB50017-2003
7、《木结构设计规范》GB50005-2003
8、《混凝土模板用胶合板》GB/T17656-2008
二、工程参数。
