微油点火系统操作指导书一、微油点火系统启动前的检查和准备1、检查微油点火系统检修工作已结束，设备完整，热力工作票终结或有试转单。
2、检查炉前油系统已投运，炉前油压力在2.5MPa。
3、启动助燃风风机运行，将各角助燃风风压、风量调平。
4、检测各角油系统手动门及电磁快关阀开关是否灵活，合格后缓慢开启微油点火进油手动总门。
5、图像火检系统投入正常。
二、许投停微油点火油枪的条件1) 当该角微油点火油枪满足下列条件，允许投运微油点火：①锅炉吹扫已完成，MFT已复置，锅炉点火允许。
②炉前进、出口燃油快关阀已开启，炉前油循环建立。
③助燃风机运行。
④微油燃烧器不在运行：当满足该角“油角阀开到位”、“油火检有火”、“吹扫阀关到位”时，DCS判定“微油点火油枪正在运行”。
2）启动程序：启动→启动点火器（打火时间设定15s）→开油角阀→油角阀开到位15s后，开始火焰判断：①火检无火→点火失败→执行停止程序，重新启动，再次启动失败后，应检查并排除故障。
②油火检有火→点火成功。
3）产生下列任一情况，微油点火油枪跳闸：①当微油点火油枪已投运，微油点火油枪火检有火信号消失。
②锅炉产生MFT。
③发生磨煤机A跳闸。
④停止程序。
当满足该角“油角阀关到位”时，DCS判定“微油点火油枪停止位”。
当满足“不在停止位”条件时：点击“停止”按钮：停止→关油角阀→油角阀关到位→开吹扫阀同时启动点火器（打火时间设定为15s）,吹扫120秒钟→关吹扫阀→吹扫阀关到位。
MFT发生时， MFT→关油角阀、关吹扫阀。
注意：在手动启动微油时，不允许同时打开油阀和吹扫阀，只有在确认吹扫阀已关闭到位的情况下方可进行微油枪点火操作；在手动停止微油时，只有在确认油阀已关闭到位的情况下方可进行微油枪吹扫操作。

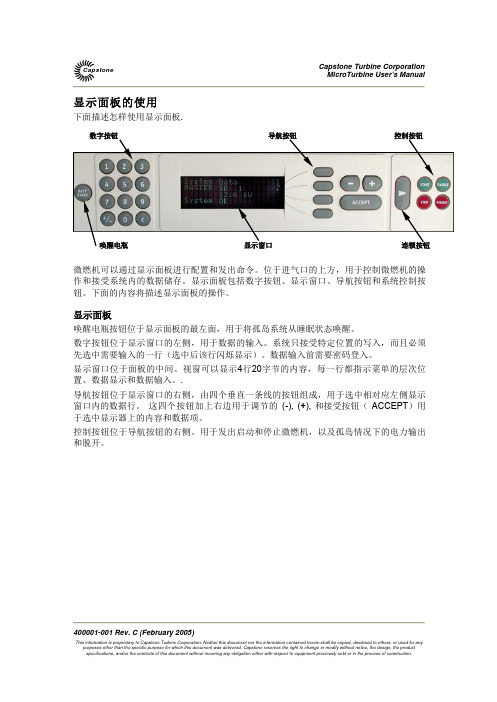

400001-001Rev. C (February 2005)Capstone Capstone Turbine CorporationMicroTurbine User’s Manual显示面板的使用下面描述怎样使用显示面板.唤醒电瓶微燃机可以通过显示面板进行配置和发出命令。
位于进气口的上方，用于控制微燃机的操作和接受系统内的数据储存。
显示面板包括数字按钮、显示窗口、导航按钮和系统控制按钮。
下面的内容将描述显示面板的操作。
显示面板唤醒电瓶按钮位于显示面板的最左面，用于将孤岛系统从睡眠状态唤醒。
数字按钮位于显示窗口的左侧，用于数据的输入。
系统只接受特定位置的写入，而且必须先选中需要输入的一行（选中后该行闪烁显示）。
数据输入前需要密码登入。
显示窗口位于面板的中间。
视窗可以显示4行20字节的内容，每一行都指示菜单的层次位置、数据显示和数据输入。
.导航按钮位于显示窗口的右侧，由四个垂直一条线的按钮组成，用于选中相对应左侧显示窗口内的数据行。
这四个按钮加上右边用于调节的(-),(+),和接受按钮（ACCEPT ）用于选中显示器上的内容和数据项。
控制按钮位于导航按钮的右侧。
用于发出启动和停止微燃机，以及孤岛情况下的电力输出和脱开。
400001-001Rev. C (February 2005)Capstone Turbine CorporationMicroTurbine User’s Manual Capstone 菜单导航次级子菜单第三级和第四级子菜单和数据项接受按钮按下四个垂直导航按钮最上面的按钮，选中主菜单，视窗最上面一行的右侧数据开始闪烁，当开始闪烁时，按(-)或者(+)按钮开始选择所需的内容。
每一个主菜单下面都有一系列的子菜单。
次级菜单显示当前菜单的内容。
按下第二行的导航按钮，选中次级菜单，当第二行的数字开始闪烁时，像移动主菜单一样选中你需要的内容。
当到达你想要的菜单时，按下接受（ACCEPT ）按钮选中它，或者等待20秒后系统自动选中。
燃烧器说明书目录1、燃料2、制粉系统与煤粉管道3、百叶窗式水平浓淡分离燃烧器4、燃烧器安装和调整中的注意事项5、伸缩式油枪（简单机械雾化）6、常规点火油、蒸汽、空气管路(见供货厂家相关说明)7、微油点火及暖风器系统(见供货厂家相关说明)8.点火操作(常规说明，详见供货厂家相关说明)9、煤粉燃烧器的操作运行附图参考图纸1、燃料本工程为山东魏桥创业集团有限公司、山东魏桥铝电有限公司1217t/h供热机组锅炉，所用燃料如下：1.1、煤质分析资料：1.1.1 品种：贫煤1.2 燃油，0#轻柴油特性如下：粘度（20℃）恩氏粘度°E 1.2～1.67运动粘度mm2/s 3.8～8.0灰份，不大于 0.25%硫含量，不大于 0.25%水份，不大于痕迹C16H34 不小于 50%闪点不低于65℃凝固点不高于0℃低位发热量 41870kJ/kg(10000kcal/kg)2、制粉系统与煤粉管道2.1制粉系统本机组采用双进双出钢球磨正压冷一次风机直吹式，每台锅炉配三台MGS-4360型磨煤机，一台磨煤机对应二层一次风。
煤粉细度R90=6%。
，炉前原煤由储煤斗经过给煤机进入磨煤机两端的原煤入口，借助螺旋输送装置将原煤送入磨煤机筒内。
热风通过磨煤机两端中空轴内的热风管道进入磨煤机，热风携带煤粉通过磨煤机两端中空轴和热风管之间通道由输粉管道进入分离器，经分离合格的煤粉连同干燥介质形成风煤混合物（一次风）经煤粉管道输送至燃烧器进入炉膛内进行燃烧，不合格的煤粉返回磨煤机再次碾碎。
磨煤机出口风量(即一次风总量)由通过磨煤机的风量和旁路风量之和。
MGS-4360型双进双出磨煤机允许采用不对称运行方式，即从磨煤机一端进煤而在磨煤机一端或二端出煤粉，可以实现半台或一台磨煤机运行。
磨煤机的性能和运行请仔细阅读供货厂家说明书。
2.2煤粉管道2.2.1煤粉管道的布置本机组配三台磨煤机，于锅炉前呈一排布置。
由每台磨煤机两端出来的风粉混合物经2×4根煤粉管道引至两层四角煤粉燃烧器的两层煤粉喷嘴。
来自中国燃烧机网 轻油燃烧器RL70-100-130/M目录技术说明------------------------------------------------------------------------------------------------------1选配附件---------------------------------------------------------------------------------------------------------------------------2比例调节控制器-----------------------------------------------------------------------------------------------------------------------------2燃烧器描述----------------------------------------------------------------------------------------------------------------3包装－重量---------------------------------------------------------------------------------------------------------------3最大尺寸-----------------------------------------------------------------------------------------------------------------3标准配件-------------------------------------------------------------------------------------------------3燃烧出力------------------------------------------------------------------------------------------------------------------4安装----------------------------------------------------------------------------------------------------------4锅炉法兰-----------------------------------------------------------------------------------------------------------------4燃烧头长度---------------------------------------------------------------------------------------------------------------4燃烧器与锅炉的连接-----------------------------------------------------------------------------------------------------4喷嘴的选择----------------------------------------------------------------------------------------------------5喷嘴的安装---------------------------------------------------------------------------------------------------------------5燃烧头的设置-------------------------------------------------------------------------------------------------------------5油路连接------------------------------------------------------------------------------------------------------------------6电气连接------------------------------------------------------------------------------------------------------------------7伺服马达------------------------------------------------------------------------------------------------------------------9油压开关--------------------------------------------------------------------------------------------------------------------------------------9油泵----------------------------------------------------------------------------------------------------------------------------------9燃烧器点火--------------------------------------------------------------------------------------------------------------10燃烧器较核--------------------------------------------------------------------------------------------------------------10燃烧器运行---------------------------------------------------------------------------------------------------------------------------------12最终检查----------------------------------------------------------------------------------------------------------------13维护-----------------------------------------------------------------------------------------------------------------13故障—可能原因—建议解决方法-------------------------------------------------------------------------------14本文中所提到的图形如下标识：1）（A）＝图A的第1部分，与文本同页1）（A）p.4＝图A的第1部分，页号4技术数据型号RL70/MRL100/MRL130/M类别669T1670T1671T1出力（1）大火KW Kcal/H Kg/H 474~830408~71440~70711~1186612~102060~100948~1540816~132580~130小火KW Kcal/H Kg/H 202~474173~40817~40332~711286~61228~60415~948357~81635~80燃料轻油净热值KWh/Kg Mcal/Kg 11.810.2（10,200Kcal/Kg ）比重Kg/dm 30.82－0.8520℃时粘度mm 2/sMax 6（1.5°E －6cSt ）运行�间断运行（每24小时至少停1次）如果此燃烧器配置LANDIS LOK16。
气化微油点火系统使用及维护说明书洛阳博耐特工程技术有限公司Luoyang Blaze Engineering Technology Co., LTD.目录第一章绪论第二章气化微油点火系统工作原理及功能特点第三章气化微油点火系统构成第四章气化微油点火系统的安装第五章气化微油点火系统的调试及运行第六章气化微油点火系统的维护第一章绪论大型工业煤粉锅炉的点火和稳燃传统上都是采用燃烧重油或天然气等稀有燃料来实现的，近年来，随着世界性的能源紧张，原油价格不断上涨，火力发电燃油愈来愈受到限制。
因此锅炉点火和稳燃用油被做为一项重要的指标来考核，针对各种行业的节油技术也日趋先进及多样化。
气化微油点火技术以其安全可靠、成本低、改造量小、适应煤质范围宽等特点，开始被广泛应用。
该技术可以通过少量的燃油直接点燃煤粉，是各耗油行业实现大幅度节油的重大技术措施之一。
洛阳博耐特工程技术有限公司研发的气化微油点火技术，以最大限度的利用和保持原有设计，最小的改造量、最低的投资、最简化的系统为原则，以保证系统的安全可靠、运行维护方便等为目的，集各种节能点火措施的技术优点，成功点燃各种煤质，包括烟煤、无烟煤及劣质贫煤，是未来火力发电厂点火和稳燃的首选设备，采用气化微油点火装置与其他的点火设备相比有以下几大优点：1、燃料适用范围宽：针对具体煤种设计的气化微油点火燃烧器，以煤代油，煤油混烧，能可靠点燃包括贫煤、无烟煤在内的各类煤种，满足点火及稳燃要求。
2、节油效果显著：特殊设计的微量油枪，出力范围为150～360kg/h,可用于煤粉锅炉、冶金炉、回转窑等燃烧设备，节油率70%以上。
3、投资少，回收周期短：与其它无油少油节能点火方式相比较，一次性投资相对比较低，投资收回周期更短。
4、稳燃能力高：油枪采用气化燃烧技术，燃烧强度高，具有超低负荷稳燃能力。
5、高可靠性、安全性：特殊设计的微量油枪，其喷口油孔不易阻塞，对油质要求较低。
燃烧器壁温实时监控，有效防止烧损和结焦，从而可大幅度延长燃烧器本体的使用年限。
