瞬态抑制二极管的特性参数

瞬态抑制二极管瞬态二极管瞬态二极管（Transient Voltage Suppressor）简称TVS，是一种二极管形式的高效能保护器件。

当TVS 二极管的两极受到反向瞬态高能量冲击时，它能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。

目录瞬态抑制二极管由于它具有响应时间快、瞬态功率大、漏电流低、击穿电压偏差、箝位电压较易控制、无损坏极限、体积小等优点。

目前已广泛应用于计算机系统、通讯设备、交/直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN、ADSL、USB、MP3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF 耦合/IC 驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。

瞬态抑制二极管主要的型号瞬态抑制二极管主要的型号有；XESD12VT23-3，IC网络超市自主品牌。

性价比很强。

XESD12VT23-3是抑制瞬变电压双向阵列,旨在保护的组分,被连接到数据和传输线路,防静电放电(简称ESD)、电气快瞬变(EFT),和闪电。

所有销子分为能够承受20kv采用IEC 61000-4-2防静电脉冲接触排放的方法。

特点；1、 500瓦峰脉冲电源的60% 8/20μs),2、低夹紧电压3、保护一个双向或两个单向线4、工作电压伏,8V:3V,,12伏,15伏特5、 ESD保护> 40千伏下6、符合；61000-4-2(简称ESD):Air-15kV Contact-8kV,40A-5/50ns 61000-4-4(EFT):61000-4-5(浪涌):24A 8/20⎧s编辑本段三大特点1、将TVS 二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的脉冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。

瞬态抑制二极管tvs结电容大小瞬态抑制二极管（Transient Voltage Suppression Diode，简称TVS）是一种常用于电子设备电路中的保护元件。

它主要通过快速响应和瞬间吸收过电压的能力来保护电路免受过电压的损害。

在TVS 结构中，电容大小是一个重要的参数，它决定了TVS的响应速度和抑制效果。

本文将从电容大小的角度，对TVS的瞬态抑制原理及应用进行探讨。

我们来了解一下TVS的基本结构。

TVS是一种双极性半导体器件，其结构与普通二极管相似，但在PN结两侧添加了特殊的掺杂剂，使得TVS具有更高的击穿电压和更好的响应速度。

TVS的工作原理是在正常工作电压下，处于反向击穿状态，当电路中出现过电压时，TVS会迅速变为导通状态，将过电压吸收和分散，保护电路免受损害。

TVS的瞬态抑制效果与其电容大小有关。

电容是电子元件的一个重要参数，它衡量了元件在电场作用下储存和释放电荷的能力。

在TVS中，电容的大小决定了元件对瞬态过电压的响应速度和抑制能力。

通常情况下，电容越大，TVS的响应速度越快，抑制效果越好。

TVS的电容大小与其结构和材料有关。

常见的TVS结构有两种，一种是结型结构，另一种是沟道结构。

结型结构的TVS电容主要是由PN结两侧的扩散区域形成的。

沟道结构的TVS电容主要是由沟道区域的载流子浓度和沟道宽度决定的。

此外，电容大小还与TVS的材料特性有关，主要包括材料的载流子迁移率、材料的禁带宽度等。

在实际应用中，选择适合的TVS电容大小是十分重要的。

如果电容过小，TVS的响应速度会变慢，无法迅速吸收过电压，从而导致电路受损。

而如果电容过大，TVS的响应速度较快，但会增加电路的负载和功耗。

因此，需要根据具体的应用场景和电路特性来选择合适的TVS电容大小。

需要注意的是，TVS只能对瞬态过电压进行抑制，对于持续时间较长的过电压，TVS的保护效果有限。

因此，在设计电路时，还需要结合其他保护元件如保险丝、熔断器等来综合保护电路。

TVS瞬态电压抑制二极管（钳位二极管）原理参数瞬态电压抑制二极管(TVS)又叫钳位二极管，是目前国际上普遍使用的一种高效能电路保护器件，它的外型与普通二极管相同，但却能吸收高达数千瓦的浪涌功率，它的主要特点是在反向应用条件下，当承受一个高能量的大脉冲时，其工作阻抗立即降至极低的导通值，从而允许大电流通过，同时把电压钳制在预定水平，其响应时间仅为10-12毫秒，因此可有效地保护电子线路中的精密元器件。

瞬态电压抑制二极管允许的正向浪涌电流在TA＝250C，T＝10ms条件下，可达50～200A。

双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压钳制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。

可用于防雷击、防过电压、抗干扰、吸收浪涌功率等，是一种理想的保护器件。

耐受能力用瓦特(W)表示。

瞬态电压抑制二极管的主要电参数（1）击穿电压V(BR)器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。

（2）最大反向脉冲峰值电流IPP在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。

IPP与最大钳位电压VC(MAX)的乘积，就是瞬态脉冲功率的最大值。

使用时应正确选取TVS，使额定瞬态脉冲功率PPR大于被保护器件或线路可能出现的最大瞬态浪涌功率。

瞬态电压抑制二极管的分类瞬态电压抑制二极管可以按极性分为单极性和双极性两种，按用途可分为各种电路都适用的通用型器件和特殊电路适用的专用型器件。

如：各种交流电压保护器、4~200mA电流环保器、数据线保护器、同轴电缆保护器、电话机保护器等。

若按封装及内部结构可分为：轴向引线二极管、双列直插TVS阵列（适用多线保护）、贴片式、组件式和大功率模块式等。

瞬态电压抑制二极管的应用目前已广泛应用于计算机系统、通讯设备、交/ 直流电源、汽车、电子镇流器、家用电器、仪器仪表（电度表）、RS232/422/423/485、I/O、LAN、ISDN 、ADSL、USB、M P3、PDAS、GPS、CDMA、GSM、数字照相机的保护、共模/差模保护、RF耦合/IC驱动接收保护、电机电磁波干扰抑制、声频/视频输入、传感器/变速器、工控回路、继电器、接触器噪音的抑制等各个领域。

TVS瞬态抑制二极管参数1. 介绍瞬态抑制二极管（Transient Voltage Suppressor Diode，简称TVS二极管）是一种用于保护电子电路免受瞬态电压干扰的器件。

它可以有效地抑制过电压和过电流，保护电路中的其他元件不受损坏。

本文将重点介绍TVS瞬态抑制二极管的参数，包括其电气参数、封装参数和可靠性参数。

2. 电气参数2.1 额定电压（Vr）额定电压是指TVS二极管能够正常工作的最大电压。

当电压超过额定电压时，TVS二极管将开始导通，以保护电路免受过电压的影响。

2.2 尖峰脉冲功率（Ppp）尖峰脉冲功率是指TVS二极管能够吸收的瞬态脉冲能量。

它表示了TVS二极管在瞬态电压出现时能够承受的最大功率。

通常情况下，尖峰脉冲功率越大，TVS二极管的抑制能力越强。

2.3 最大反向峰值电流（Ipp）最大反向峰值电流是指TVS二极管能够承受的最大反向电流。

当电路中的电压超过额定电压时，TVS二极管将导通，使电流通过，以保护电路。

最大反向峰值电流越大，TVS二极管的抑制能力越强。

2.4 动态电阻（Rd）动态电阻是指TVS二极管在导通状态下的电阻。

动态电阻越小，TVS二极管的抑制能力越强。

因此，低动态电阻是衡量TVS二极管性能好坏的重要指标之一。

3. 封装参数3.1 封装类型TVS瞬态抑制二极管有多种封装类型可供选择，常见的封装类型有DO-214、SMA、SMB等。

不同的封装类型适用于不同的应用场景。

选择合适的封装类型可以提高电路的可靠性和稳定性。

3.2 封装尺寸封装尺寸是指TVS二极管的外部尺寸。

在进行电路设计时，需要考虑TVS二极管的封装尺寸是否符合电路板的布局要求，以确保TVS二极管能够正确安装在电路板上。

3.3 焊接温度焊接温度是指TVS二极管在焊接过程中所能承受的最高温度。

在进行电路组装时，需要控制焊接温度，避免超过TVS二极管的最大焊接温度，以免影响其性能和可靠性。

4. 可靠性参数4.1 工作温度范围工作温度范围是指TVS二极管能够正常工作的温度范围。

瞬态电压抑制二极管(TVS)特点及主要参数一、TVS器件的特点瞬态（瞬变）电压抑制二级管简称TVS器件，在规定的反向应用条件下，当承受一个高能量的瞬时过压脉冲时，其工作阻抗能立即降至很低的导通值，允许大电流通过，并将电压箝制到预定水平，从而有效地保护电子线路中的精密元器件免受损坏。

TVS能承受的瞬时脉冲功率可达上千瓦，其箝位响应时间仅为1ps（10-12S）。

TVS允许的正向浪涌电流在T ＝25℃，T＝10ms条件下，可达50～200A 。

双向TVS可在正反两个方向吸收瞬时大脉冲功率，并把电压箝制到预定水平，双向TVS适用于交流电路，单向TVS一般用于直流电路。

二、TVS器件的电特性1、单向TVS的V-I特性如图1-1所示，单向TVS的正向特性与普通稳压二极管相同，反向击穿拐点近似“直角”为硬击穿，为典型的PN结雪崩器件。

从击穿点到Vc值所对应的曲线段表明，当有瞬时过压脉冲时，器件的电流急骤增加而反向电压则上升到箝位电压值，并保持在这一水平上。

2、双向TVS的V-I特性如图1-2所示，双向TVS的V-I特性曲线如同两只单向TVS“背靠背”组合，其正反两个方向都具有相同的雪崩击穿特性和箝位特性，正反两面击穿电压的对称关系为：0.9≤V(BR)(正) /V（BR）(反) ≤1.1，一旦加在它两端的干扰电压超过箝位电压Vc就会立刻被抑制掉，双向TVS在交流回路应用十分方便。

三、TVS器件的主要电参数1、击穿电压V(BR)器件在发生击穿的区域内，在规定的试验电流I(BR)下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。

2、最大反向脉冲峰值电流I PP在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。

I PP与最大箝位电压Vc(MAX)的乘积，就是瞬态脉冲功率的最大值。

使用时应正确选取TVS，使额定瞬态脉冲功率P PR大于被保护器件或线路可能出现的最大瞬态浪涌功率。

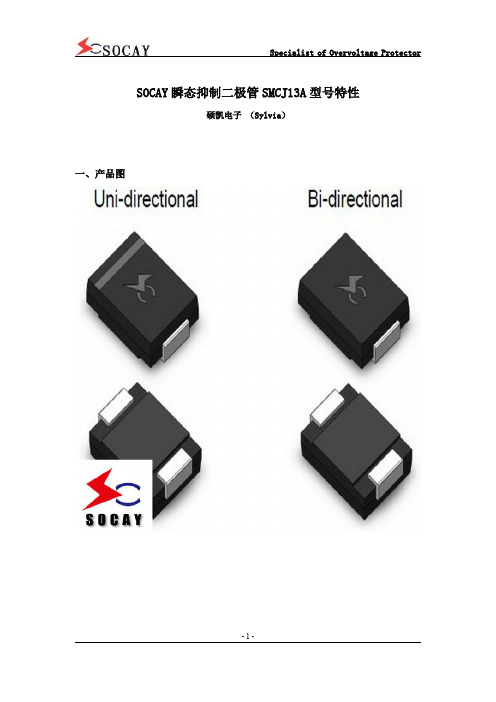

SOCAY瞬态抑制二极管SMCJ13A型号特性
硕凯电子（Sylvia）
一、产品图
1、为表面安装应用优化电路板空间
2、低泄漏
3、单向单元
4、玻璃钝化结
5、低电感
6、优良的钳位能力
7、1500W的峰值功率能力在10×1000μ波形重复率（占空比）：0.01%
8、快速响应时间：从0伏特到最小击穿电压通常小于1.0ps
9、典型的，在电压高于12V时，反向漏电流小于5μA
10、高温焊接：终端260°C/40秒
11、典型的最大温度系数△Vbr=0.1%x Vbr@25°C x△T
12、塑料包装有保险商实验室可燃性94V-0
13、无铅镀雾锡
14、无卤化，符合RoHS
15、典型失效模式是在指定的电压或电流下出现
16、晶须测试是基于JEDEC JESD201A每个表4a及4c进行的
17、IEC-61000-4-2ESD15kV(空气)，8kV(接触)
18、数据线的ESD保护符合IEC61000-4-2(IEC801-2)
19、数据线的EFT保护符合IEC61000-4-4(IEC801-4)
三、应用范围
TVS器件非常适合保护I/O接口，Vcc总线和其他应用于电信、计算机、工业和消费电子应用的易损电路。

五、UL认证编号
六、I-V曲线特性
七、产品尺寸。

瞬态抑制二极管一、工作原理瞬态抑制二极管（Transient Voltage Suppression Diode，简称TVS二极管）是一种特殊的二极管，其工作原理基于反向击穿效应。

当工作电压高于二极管的击穿电压时，电压快速上升，使二极管发生击穿并形成短路，从而将过电压导向地或其他引线。

通过这种方式，它可以将过电压引导到一个安全的电平，从而保护其他部件免受电压过高的损害。

二、特性1. 反应速度快：瞬态抑制二极管响应速度非常快，可以在纳秒级别完成击穿操作，从而能够迅速抑制电路中的过电压。

2. 高击穿电压：瞬态抑制二极管的击穿电压通常较高，能够承受较大的电压冲击而不受损坏。

这使得它成为电路保护的理想选择。

3. 低泄漏电流：瞬态抑制二极管的泄漏电流通常很小，在正常工作条件下几乎可以忽略不计。

这有助于减少功耗并提高电路的效率。

4. 大电流承受能力：瞬态抑制二极管能够承受较大的电流冲击，从而保护电路中的其他元器件免受过电流损害。

5. 长寿命：由于瞬态抑制二极管一般工作在击穿电压以下的电压范围内，因此其寿命较长，可靠性较高。

三、应用案例瞬态抑制二极管在电子行业有着广泛的应用。

以下是几个常见的应用案例：1. 电源保护：在电源电路中，瞬态抑制二极管被用来保护负载设备免受电压突波和瞬态电压的影响。

它能够将高电压引导到地线，从而保护电路中的其他元件。

2. 通信设备保护：瞬态抑制二极管可以用于保护通信设备中的电子元器件免受雷击和电磁干扰的影响。

当突发电压超过设备工作范围时，TVS二极管能迅速击穿，吸收过电压，保护设备正常工作。

3. 汽车电子系统：汽车电子系统需要抵抗来自电磁干扰和电压峰值的损害。

瞬态抑制二极管被广泛应用于汽车电子设备中，以保护各种电子元器件，如发动机控制单元(ECU)、电动机驱动器和GPS设备。

4. 工业控制系统：工业控制系统的稳定性和可靠性对生产过程至关重要。

瞬态抑制二极管可用于保护各种工业控制设备免受电压干扰和突发电压冲击。

瞬态抑制二极管参数
TSD的电流限制指的是它的最大允许电流，它刻画了TSD在输入电流
超过它的限制时会发生的参数变化情况，通常情况下，该参数越大，TSD
的瞬态电压衰减越小，但也容易出现热失控现象。

此外，TSD的电压限制可以是正向电压限制或负向电压限制，它定义
了在输入电压超过了它的限制大小时TSD会发生的参数变化情况，通常情
况下，该参数越大，TSD的瞬态电流衰减越小，但也容易出现热失控现象。

最后，TSD还有一个极性的参数，它限定了TSD的正向极性和负向极性，在此，TSD的正向极性用于压降，负向极性用于导通。

总之，瞬态抑制二极管参数有电流限制、电压限制和极性。

TSD的参
数的大小越大，瞬态抑制功能越强，但也容易出现热失控现象。

因此，在
使用TSD之前，应当了解并根据自己的要求进行调整，以达到最佳性能。

综上所述，瞬态抑制二极管参数主要包括电流限制、电压限制和极性
三个方面，其大小决定了瞬态抑制功能的强弱，在使用时，应当根据自身
的要求。

5v瞬态电压抑制二极管电子元件在日常生活中普遍存在，二极管是其中最基础也最重要的一种元件，它扮演着电路中发送、转换或放大信号的重要角色。

正是因为二极管的重要性，科学家们一直在研究电压抑制二极管的性能，为了提高其运行效果。

5V瞬态电压抑制二极管是具有瞬态保护功能的新型二极管，它可以有效保护设备免受瞬时电压改变引起的危害。

5V瞬态电压抑制二极管不仅可以有效限制设备受到的瞬态电压，还可以有效缩短电路中的瞬态反应。

其主要特点有：1.有效抑制电路受到的最大瞬态电压。

5V瞬态电压抑制二极管可以有效抑制电路受到的最大瞬态电压，限制电路的最大瞬态压降，以免电路损坏或受损。

2.有良好的抗瞬态能力。

5V瞬态电压抑制二极管具有良好的抗瞬态能力，它可以有效阻止电路受到过大的瞬态电压，从而保护电路不受损害。

3.效率抗瞬态能力。

5V瞬态电压抑制二极管具有很高的抗瞬态能力，它可以在瞬态电压降落到低电平时快速进行触发，从而及时保护电路不受损害。

4. 体积小，方便安装。

相比于其他保护电路，5V瞬态电压抑制二极管体积小，重量轻，安装方便。

另外，5V瞬态电压抑制二极管还具有耐用性强，高可靠性，宽温度范围等特点，可以满足大部分应用场合的要求。

值得一提的是，在运用5V瞬态电压抑制二极管之前，我们应该了解其工作原理，了解其具体参数，然后根据实际需求进行选型，以确保其所提供的保护效果。

以上就是5V瞬态电压抑制二极管的基本性能和特点介绍，它是电路设计中不可缺少的一种电子元件，在保护电路和提高系统可靠性方面有着重要作用。

如果需要5V瞬态电压抑制二极管，可以到韩国科技市场查找，那里出售的产品标准齐全，价格实惠，保证能够满足大家的不同需求。

总之，5V瞬态电压抑制二极管是一种高效实用的电子元件，可以有效抑制瞬态电压，保护电路不受损害，从而提高系统可靠性。

瞬态抑制二极管钳位电压一、瞬态抑制二极管的概念及作用瞬态抑制二极管（Transient Voltage Suppressor Diode，简称TVS 二极管）是一种特殊的二极管，它的主要作用是保护电路中的其他元器件不受到过电压的损坏。

当电路中出现过电压时，TVS二极管能够迅速地将过电压限制在一个安全范围内，以保护其他元器件。

二、TVS二极管的结构和工作原理1. TVS二极管的结构TVS二极管由两个PN结组成，其中一个PN结为正向偏置，另一个PN结为反向偏置。

与普通二极管不同的是，TVS二极管具有更高的掺杂浓度和更短的扩散距离，在正常工作状态下具有很高的阻值和很低的漏电流。

2. TVS二极管的工作原理当外部电路出现过电压时，TVS二极管会突然变成导通状态，并将过电压引导到地线上。

在这个过程中，由于TVS二极管具有很低的动态阻值，在限制过电压时能够提供很大的电流，从而保护其他元器件不受到过电压的损害。

三、TVS二极管的参数1. 钳位电压TVS二极管的钳位电压是指在正常工作状态下，TVS二极管的反向电压达到一定值时，其导通电流急剧增加，并将过电压限制在一个安全范围内。

钳位电压是TVS二极管最重要的参数之一，它决定了TVS二极管能够承受的最大过电压值。

2. 最大反向工作电压最大反向工作电压是指TVS二极管能够承受的最大反向偏置电压。

如果超过这个值，就会破坏TVS二极管。

3. 最大导通电流最大导通电流是指在TVS二极管导通状态下，能够通过它的最大电流值。

如果超过这个值，就会破坏TVS二极管。

四、如何选择合适的TVS二极管？1. 根据应用场景选择合适的钳位电压根据实际应用场景中可能出现的最高过电压值来选择合适的钳位电压。

一般来说，钳位电压应该比实际应用场景中可能出现的最高过电压值略高一些，以确保TVS二极管能够正常工作。

2. 根据应用场景选择合适的最大反向工作电压根据实际应用场景中可能出现的最大反向偏置电压来选择合适的最大反向工作电压。
