二极管特性主要参数

二极管三极管主要参数二极管和三极管是半导体器件中常见的两种元件，它们在电子电路中具有重要的作用。

下面将详细介绍二极管和三极管的主要参数。

一、二极管的主要参数：1.电压额定值：也称为反向工作电压（VR）或正向导通电压（VF），表示二极管在正向和反向工作时能够承受的最大电压。

对于正向工作，一般为0.7V左右，而对于反向工作，一般为数十V至几百V。

2.最大定向电流：指二极管在正向工作时能够承受的最大电流，也称为连续电流（IF），一般为几毫安到几十安。

3.反向漏电流：指二极管在反向工作时的漏电流，也称为反向电流（IR），一般为几微安到几毫安。

4.开启时间和关断时间：也称为导通时间和截止时间，指二极管从关断到开启、从开启到关断的时间，一般为纳秒或微秒级。

5.反向恢复时间：指二极管在从正向工作状态转为反向工作状态时，恢复正常的导通特性所需的时间，一般为纳秒或微秒级。

6.动态电阻：指二极管在正向工作时的电压变化与电流变化的比值，一般在工作点附近呈线性关系。

7.耐压能力：指二极管在正向和反向工作时能够承受的最大电压，一般为几十伏到几百伏。

二、三极管的主要参数：1.当前放大倍数：也称为直流电流放大倍数（hFE）或β值，指输入电流和输出电流之间的比值，一般为几十至几千。

2.基极电流：也称为输入电流（IB），指输入信号经过基极向集电极注入的电流。

3.饱和电流：也称为最大电流（IC），指当三极管的基极电流达到一定值时，集电极电流不能再继续增大的电流值。

4.最大功耗：指三极管能够承受的最大功率，一般为几十毫瓦到几瓦。

5.最大频率：指三极管能够工作的最高频率，一般为几十MHz到几GHz。

6.最小输入电压：指三极管能够正常工作的最小输入电压。

7.最大输入电压：指三极管能够承受的最大输入电压。

三、总结：二极管主要参数包括电压额定值、最大定向电流、反向漏电流、开启时间和关断时间、反向恢复时间、动态电阻和耐压能力。

这些参数主要描述了二极管在正向和反向工作时的性能。

二极管的两个主要参数二极管是一种电子元件，由P型半导体和N型半导体组成，具有两个主要参数：导通电压和截止电压。

1. 导通电压（Forward voltage）：导通电压是指在二极管的正向工作条件下，从P区到N区施加足够的正电压，使得二极管开始导电的最小电压。

一般以VF表示。

当外加的正向电压大于导通电压时，二极管进入导通状态，电流开始流动；当外加的正向电压小于导通电压时，二极管处于截止状态，不导电。

导通电压的大小取决于二极管的材料性质和制造工艺。

对于硅（Silicon）材料的二极管，导通电压一般为0.6V到0.7V；对于砷化镓（Gallium Arsenide）材料的二极管，导通电压一般为0.2V到0.3V。

导通电压的具体数值指导了二极管在电路中的应用范围，过小或过大的导通电压都可能会导致电路的不稳定性或无法正常工作。

2. 截止电压（Reverse voltage）：截止电压是指在二极管的反向工作条件下，施加的反向电压达到一定程度时，二极管开始截止导电的最大电压。

一般以VR表示。

当反向电压小于截止电压时，二极管处于正向偏置条件，开始导通；当反向电压大于等于截止电压时，二极管进入截止状态，不导电。

截止电压的大小取决于二极管的材料性质，是通过制造工艺和外部保护结构来确定的。

对于硅材料的二极管，截止电压一般为50V到100V；对于砷化镓材料的二极管，截止电压一般为5V到10V。

截止电压的高低决定了二极管在反向电压下能承受的最大值，过高或过低的截止电压都可能会导致二极管烧毁或不稳定。

总结：二极管的导通电压和截止电压是两个重要的电性能参数。

导通电压决定了二极管在正向电压下能否导通，截止电压决定了二极管在反向电压下能否截止导电。

这两个参数的合理选择和设计，对于保证二极管在电路中的正常工作和保护二极管不被损坏起着至关重要的作用。

二极管特性参数在电子学中，二极管是一种常见的电子器件，用于控制和调节电流。

了解和了解二极管的特性参数对于电子工程师和电子爱好者来说是非常重要的。

本文将详细介绍二极管的特性参数。

二极管是由PN结组成的半导体器件，其中P区为正极，N区为负极。

当二极管正向偏置时，电流可以流过器件，这被称为正向工作。

当二极管反向偏置时，电流几乎不能流过器件，这被称为反向工作。

以下是二极管的几个重要特性参数：1. 正向电压降（Vf）：正向电压降是二极管在正向偏置时产生的电压降。

对于常见的硅二极管而言，正向电压降大约在0.6V至0.7V之间。

对于锗二极管而言，正向电压降约为0.2V至0.3V。

2. 反向电流（Ir）：反向电流是指当二极管反向偏置时，经过器件的微小电流。

反向电流非常小，通常以纳安（nA）为单位。

高质量的二极管具有较低的反向电流。

3. 反向击穿电压（Vbr）：反向击穿电压是指当反向电压达到一定值时，二极管会发生击穿，导致大电流流过器件。

反向击穿电压是二极管的最大反向工作电压，超过这个电压会损坏二极管。

4. 最大正向电流（Ifmax）：最大正向电流是指二极管能够承受的最大正向电流。

超过这个电流将导致二极管过热并可能损坏。

5. 反向恢复时间（trr）：反向恢复时间是指二极管从反向工作状态切换到正向工作状态所需的时间。

较小的反向恢复时间表示二极管具有更好的开关特性。

6. 正向导通压降温度系数（Vf-Tc）：正向导通电压降温度系数表示二极管的正向电压降随温度变化的程度。

它通常以mV/℃为单位，负值表示正向电压降随温度的升高而下降，正值则相反。

通过了解和理解这些二极管的特性参数，电子工程师和电子爱好者能够更好地选择和应用二极管。

这些参数对于设计和调试电路以及解决电子设备故障都非常有帮助。

总结：本文介绍了二极管的特性参数，包括正向电压降、反向电流、反向击穿电压、最大正向电流、反向恢复时间和正向导通压降温度系数。

了解这些特性参数可以帮助电子工程师和电子爱好者更好地选择和使用二极管。

二极管的主要参数二极管是一种主要由两个电极（即正极和负极）组成的电子器件。

它是半导体器件的一种，具有一些重要的参数，下面将详细介绍这些参数。

1.额定峰值反向电压（VR）：指二极管所能承受的最大反向电压。

当反向电压高于额定峰值时，会导致二极管击穿，失去正常功能。

2.额定直流正向电流（IF）：指在正向电压下，二极管所能承受的最大电流。

当超过额定直流正向电流时，二极管可能会过载损坏。

3.最大导通电流（IFM）：指二极管在导通状态下所能承受的最大电流。

超过该电流，二极管可能会由于过热而损坏。

4.静态电阻（RS）：指二极管正向导通时的电阻。

该参数影响二极管的电压降和功耗。

5.正向压降（VF）：指二极管正向导通时的电压降。

不同类型的二极管具有不同的正向压降，这个参数会影响电路的设计和功耗。

6. 动态电阻（rd）：指在二极管正向导通时，电压变化与电流变化之比。

动态电阻决定了二极管的响应速度和频率特性。

7.反向漏电流（IR）：指二极管在反向电压下的漏电流。

该参数影响二极管的反向恢复速度和反向漏电功耗。

8. 反向恢复时间（trr）：指二极管由正向导通到反向截止状态的时间。

这个时间决定了二极管在高频应用中的性能。

9. 反向恢复电荷（Qrr）：指正向导通状态下，当二极管截止时，由于载流子的复合和电荷移动而产生的额外电荷。

这个参数决定了二极管的反向恢复能力。

10. 热阻（Rth）：指二极管在正常工作温度下的散热能力。

较低的热阻可以帮助降低二极管的温度，提高其可靠性和寿命。

除了以上提到的参数，还有一些其他参数也很重要，例如温度系数、漂移电流、噪声系数等。

这些参数在不同应用场合下扮演着不同的角色，并且通过适当的选择和优化可以使二极管在电路中发挥出最佳的性能。

总结起来，二极管的主要参数可以分为电流参数、电压参数、速度参数和热参数等几个方面。

在实际应用中，选择合适的二极管必须综合考虑这些参数，并与具体的电路需求相匹配，以确保电路的稳定和可靠性。

二极管的伏安特性及主要参数 - 电子元器件1、伏安特性表达式二极管是一个非线性器件，其伏安特性的数学表达式为当，且时，；当，且时，。

在室温下，。

由此可看出二极管具有单向导电的特性。

2、伏安特性曲线二极管的伏安特性曲线如图1所示。

图 1 二极管的伏安特性曲线正向特性：小于死区电压（硅管是0.5V，锗管是0.1V）时，。

正向部分的开头阶段电流增加的比较慢。

在电流比较大时，二极管两端的电压随电流变化很小，称为导通电压（硅管：0.7V，锗管：0.3V）。

反向特性：当反向电压，且小于时，，反向饱和电流很小。

当反向电压的确定值达到后，反向电流会突然增大，二极管反向击穿。

击穿后，当反向电流在很大范围内变化时，二极管两端的电压几乎不变，击穿后的反向特性有稳压性。

击穿电压低于4伏的击穿主要是齐纳击穿；击穿电压大于6伏的击穿为雪崩击穿；击穿电压介于4伏与6伏之间时，两种击穿都可能发生，也可能同时发生。

二极管发生反向击穿时，假如回路中的限流电阻能将反向电流限制在允许的范围内，二极管不会损坏。

当反向电压降低后，管子仍可以恢复到原来的状态，这就是电击穿。

假如限流电阻太小，使反向电流超过其允许值，则二极管会发生热击穿，造成永久性损坏。

3、温度对二极管特性的影响温度上升时，二极管的正向伏安特性曲线左移，正向压降减小；温度每上升1℃，正向电压降将降低2~2.5mV。

二极管的反向饱和电流也随温度的转变而转变，当温度每上升10 ℃左右时，反向饱和电流将将增大一倍。

击穿电压也受温度的影响，击穿电压小于4伏时，有负的温度系数；击穿电压大于6伏时，有正的温度系数；击穿电压介于4伏与6伏之间时，温度系数较小。

4、主要参数二极管的主要参数有：①额定整流电流IF ；②反向击穿电压U(BR)；③最高允许反向工作电压UR；④反向电流IR；⑤正向电压降UF；⑥最高工作频率fM。

二极管特性及参数一、二极管的特性：二极管是一种最简单的半导体器件，它具有单向导电性。

二极管由P 型半导体和N型半导体组成，P型半导体区域被称为P区，N型半导体区域被称为N区，P区和N区之间形成的结被称为PN结。

在PN结两侧形成的电场称为势垒，势垒会阻碍电流的流动，只有当正向电压施加在二极管上时，电流才能流过。

二极管的工作特性如下：1.正向工作特性：当二极管的正端连接到正电压源，负端连接到负电压源时，二极管处于正向偏置状态。

此时，PN结的势垒被削弱，电流可以流动。

二极管的正向电压(Vf)越大，通过二极管的电流(If)越大。

正向工作特性遵循指数规律，即电流与电压之间存在指数关系。

2.反向工作特性：当二极管的正端连接到负电压源，负端连接到正电压源时，二极管处于反向偏置状态。

此时，PN结的势垒会增加，电流几乎不能流动。

只有当反向电压(Vr)超过二极管的反向击穿电压时，才会发生逆向击穿，电流急剧增加。

二、二极管的参数：1.极限值参数：-峰值反向电压(VRM)：反向电压的最大值，一般用来表示二极管的耐压能力。

-峰值反向电流(IFM)：反向电流的最大值，一般用来表示二极管的耐流能力。

-正向电压降(VF)：正向工作时，PN结两侧产生的电压降。

-正向电流(IF)：通过二极管的最大电流。

2.定常态参数：- 正向阻抗(Forward resistance)：在正向工作状态下，二极管的阻抗大小。

正向阻抗与正向电流大小有关，一般用欧姆表示。

- 反向电流(Reverse current)：在反向工作状态下，二极管的电流大小。

- 反向传导电导(Reverse conductance)：在反向工作状态下，PN结的反向传导电导值，与反向电流大小有关。

3.动态参数：- 正向导通压降(Forward voltage drop)：当二极管处于正向工作状态时，二极管两端的电压降。

- 动态电电渡特性(Forward dynamic electrical characteristics)：反映在零偏电流条件下，PN结在正向电压下的电流特性关系。

二极管特性及参数二极管（Diode）是一种电子器件，由两种不同类型的半导体材料组成：P型半导体和N型半导体。

它具有单向导电特性，即只允许电流在一个方向上通过。

二极管有很多重要的特性和参数，下面将会详细介绍。

一、正向特性：当二极管的正负极正向连接时，如果正向电压小于等于一个特定的值，即正向电压低于二极管的结压降（通常为0.7V），二极管处于正向工作状态，电流可以流过。

这时二极管的电流随正向电压的增加而迅速增大。

这种情况下，二极管处于导通状态，其导通状态下的电阻非常小，几乎可以视为导线。

二、反向特性：当二极管的正负极反向连接时，如果反向电压小于等于一个特定的值，即反向电压低于二极管的击穿电压（通常为50V~1000V），则二极管处于反向工作状态，电流几乎为零。

反向工作状态下的电阻很大，可以视为开路。

但是，当反向电压大于击穿电压时，二极管会产生击穿，电流会大幅度增加，这时二极管会被损坏。

三、参数：1. 峰值逆向电压：也称为击穿电压（Reverse Breakdown Voltage），它指的是二极管可以承受的最大反向电压，在这个电压之下，二极管工作正常，超过这个电压则可能发生击穿。

击穿电压越高，二极管的耐受能力越强。

2.正向电压降：二极管在正向导通时，正向电流通过后，在二极管的两端会形成一个固定的电压降，通常在0.6V~0.7V之间。

这个电压降称为正向电压降或者压降，是指在正向工作状态下二极管的电压降低多少。

3. 最大正向电流：也称为额定电流（Rated Forward Current），它指的是二极管可以正常工作的最大电流值。

超过这个电流值，二极管可能会发生损坏。

4. 最大反向电流：也称为反向饱和电流（Reverse Saturation Current），它指的是二极管在反向工作时通过的最大电流值。

在正常情况下，反向电流很小，几乎为零。

超过这个电流值，二极管可能会发生击穿，导致损坏。

5. 动态电阻：也称为交流电阻或微分电阻（Dynamic Resistance），它是指二极管在线性区时，输入的交流信号变化所引起的反向电流变化与正向电压变化之间的比例关系。

二极管的特性参数及应用
二极管，也叫双极性半导体元件，是一种半导体器件，具有电子和空穴的放射发射和吸收能力。

它的正反极分别可以简单地用正极和负极来描述，同时也在电路中作为一个非常重要的控制元件，常用的二极管有二极管、晶体管、FET等。

1、二极管的电压降
二极管的电压降是指当其正向电流的幅值接近0时，正向电压大于其反向电压的差值，一般叫做正向最小电压或者正向电压降。

2、正向最大电流
正向最大电流是指当其正向电压的值低于其最小正向电压时，其可以支撑的最大电流值，它的单位一般是安培，也称为正向夹角率。

3、二极管的反向电压损失
反向电压损失是指当其正向电压降的值接近零时，其反向电压会发生多少的损失，它的单位一般是伏特，也就是反向击穿电压。

4、正向充电容
正向充电容是指当其正向电压降的值比反向击穿电压的值大一些时，在正向电流过程中，发生电荷的累积，该累积电荷的多少，正向充电容就算出来了，它的单位是法拉。

使用二极管可以制作出大量的电路，如控制电路、保护电路、放大电路等。

（1）控制电路
二极管可以被用于控制电路，例可以使用二极管来控制家用电器的电源。

常见二极管参数大全1.电源电压（Vf）：二极管的正向电压，即正向电流通过时的压降。

通常情况下，二极管的Vf在0.6V到1.0V之间。

2.额定电流（If）：二极管正向电流的最大允许值。

超过额定电流的电流将导致二极管损坏。

3.额定反向电流（Ir）：二极管的反向电流的最大允许值。

超过额定反向电流的电流会导致二极管被击穿或损坏。

4. 反向击穿电压（Vbr）：二极管的最大反向电压，即当二极管处于反向电压时，电流达到可感知的水平。

超过反向击穿电压的电压将导致二极管损坏。

5. 短路电流（Isc）：当二极管处于短路状态时，通过二极管的最大电流。

6. 最大功耗（Pmax）：二极管在正向电流和反向电压同时作用下的最大功耗。

7.正向电导（Gf）：即二极管的导通状态下的电导。

正向电导越高，二极管的导通性能越好。

8.反向电阻（Rr）：即二极管的反向电阻。

反向电阻越大，二极管的反向封锁能力越好。

9.电容（Cj）：即二极管的结电容。

电容越大，二极管的高频特性越好。

10. 响应时间（tr，tf）：二极管实现导通或封锁时的时间。

响应时间越短，二极管的开关速度越快。

11.温度系数：即二极管的温度特性。

不同温度下，二极管的参数会发生变化，温度系数表示了这种变化的速度。

12.稳压系数：稳压二极管的额定电压与温度变化之间的关系。

稳压系数表示了二极管在不同温度下的稳定性。

13.工作温度范围：二极管能正常工作的温度范围。

超出工作温度范围的温度会导致二极管的参数发生变化或性能下降。

14.封装类型：即二极管的外部封装形式。

常见的二极管封装类型有TO-92、SOT-23、SMD等。

15.制造商和型号：不同制造商生产的二极管可能有不同的参数和性能，型号可以用来标识具体的二极管型号。

二极管的主要参数
1．反向饱和漏电流IR
指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料和温度有关。

在常温下，硅管的IR为纳安（10-9A）级，锗管的IR为微安（10-6A）级。

2．额定整流电流IF
指二极管长期运行时，根据允许温升折算出来的平均电流值。

目前大功率整流二极管的IF 值可达1000A。

3. 最大平均整流电流IO
在半波整流电路中，流过负载电阻的平均整流电流的最大值。

这是设计时非常重要的值。

4. 最大浪涌电流IFSM
允许流过的过量的正向电流。

它不是正常电流，而是瞬间电流，这个值相当大。

5．最大反向峰值电压VRM
即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。

这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。

因给整流器加的是交流电压，它的最大值是规定的重要因子。

最大反向峰值电压VRM指为避免击穿所能加的最大反向电压。

目前最高的VRM值可达几千伏。

6. 最大直流反向电压VR
上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。

用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的。

7．最高工作频率fM
由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。

点接触式二极管的fM值较高，在100MHz以上；整流二极管的fM较低，一般不高于几千赫。

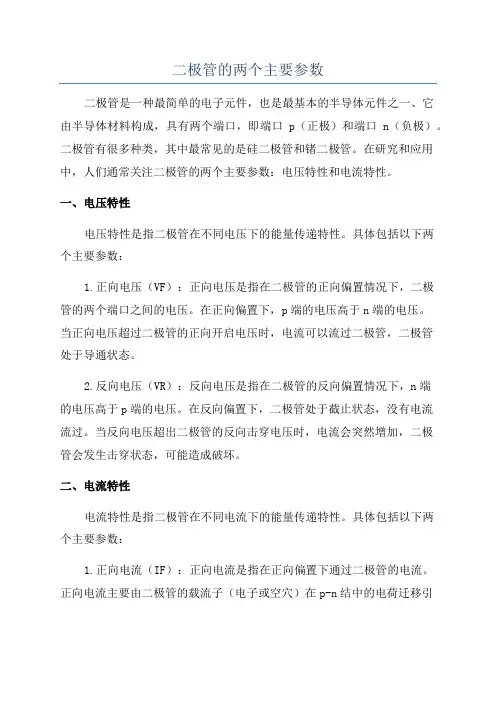

二极管的两个主要参数二极管是一种最简单的电子元件，也是最基本的半导体元件之一、它由半导体材料构成，具有两个端口，即端口p（正极）和端口n（负极）。

二极管有很多种类，其中最常见的是硅二极管和锗二极管。

在研究和应用中，人们通常关注二极管的两个主要参数：电压特性和电流特性。

一、电压特性电压特性是指二极管在不同电压下的能量传递特性。

具体包括以下两个主要参数：1.正向电压（VF）：正向电压是指在二极管的正向偏置情况下，二极管的两个端口之间的电压。

在正向偏置下，p端的电压高于n端的电压。

当正向电压超过二极管的正向开启电压时，电流可以流过二极管，二极管处于导通状态。

2.反向电压（VR）：反向电压是指在二极管的反向偏置情况下，n端的电压高于p端的电压。

在反向偏置下，二极管处于截止状态，没有电流流过。

当反向电压超出二极管的反向击穿电压时，电流会突然增加，二极管会发生击穿状态，可能造成破坏。

二、电流特性电流特性是指二极管在不同电流下的能量传递特性。

具体包括以下两个主要参数：1.正向电流（IF）：正向电流是指在正向偏置下通过二极管的电流。

正向电流主要由二极管的载流子（电子或空穴）在p-n结中的电荷迁移引起。

当正向偏压增加时，正向电流也会增加，但是二极管也有一个最大的正向电流容限，超过容限将会造成二极管受损。

2.反向饱和电流（IR）：反向饱和电流是指在反向偏置下通过二极管的非常小的电流。

这个电流主要是由少量的载流子在p-n结中的热激发引起的。

反向饱和电流是非常小的，可以忽略不计。

但是当反向电压超过二极管的反向击穿电压时，反向电流会急剧增加，可能导致二极管受损。

总结起来，二极管的两个主要参数是电压特性和电流特性。

电压特性包括正向电压（VF）和反向电压（VR）；电流特性包括正向电流（IF）和反向饱和电流（IR）。

这些参数的理解和应用对于正确选择和使用二极管至关重要。

二极管的主要参数
(1)最大整流电流
它是指二极管长期正常工作时，能通过的最大正向电流值。

因为晶体二极管工作时，有电流通过时会发热，电流过大时就会发热过度而烧毁，所以二极管应用时要特别注意工作电流不能超过其最大整流电流。

(2)反向电流
反向电流是在给定的反向偏压下，通过二极管的直流。

理想情况下，二极管具有单向导电性，但实际上反向电压下总有一点微弱的电流，通常硅管有1微安或更小，锗管有几百微安。

反向电流的大小，反映了晶体二极管的单向导电性的好坏，反向电流的数值越小越好。

(3)最大反向工作电压
最大反向工作电压是二极管正常工作时所能承受的反向电压最大值，二极管反向连接时，如果把反向电压加到某一数值，管子的反向电流就会急剧增大，管子呈现击穿状态，这时的电压称为击穿电压。

二极管的反向工作电压为击穿电压的1/2，其最高反向工作电压则定为反向击穿电压的2/3。

二极管的损坏，一般来说电压比电流更为敏锐，也就是说，
过压更能引起管子的损坏，故应用中一定要保证不超过最大反向工作电压。

(4)最高工作频率
由于PN结极间电容的影响，使二极管所能应用的工作频率有一个上限。

fM是指二极管能正常工作的最高频率。

在作检波或高频整流使用时，应选用fM至少2倍于电路实际工作频率的二极管，否则不能正常工作。

二极管的主要参数一、导言：二极管（Diode）是一种最简单的半导体器件，具有只允许电流在一个特定方向流动的特性。

由于其简单的结构和广泛的应用，掌握二极管的主要参数对于电子工程师和电子爱好者来说是非常重要的。

本文将对二极管的主要参数进行详细的介绍，包括正向导通压降、反向击穿电压、最大正向电流、最大反向电流、反向恢复时间以及温度特性等。

二、二极管的主要参数：1. 正向导通压降（Forward Voltage Drop）：二极管在正向导通时的电压降，一般用VF表示，单位为伏特（V）。

正向导通压降是由于电子和空穴在P-N结中的扩散和复合所引起的，正常情况下，硅二极管的正向导通压降约为0.6V，而锗二极管的正向导通压降约为0.2V。

正向导通压降的大小与电流的大小有关，一般来说，随着电流的增大，正向导通压降会略微下降。

2. 反向击穿电压（Reverse Breakdown Voltage）：二极管在反向电压超过一定值时，P-N结中的耐压能力不足，发生击穿现象。

反向击穿电压一般用VR表示，单位为伏特（V）。

击穿电压的大小与二极管的材料和结构有关，不同类型的二极管击穿电压有所不同。

例如，普通的硅二极管的击穿电压通常在50-100V左右。

当二极管的反向电压超过击穿电压时，电流会大幅度增加，这可能会损坏二极管。

3. 最大正向电流（Maximum Forward Current）：二极管允许通过的最大正向电流，一般用IFM表示，单位为安培（A）。

正常情况下，二极管的最大正向电流由材料和结构决定，一般在几十毫安到几安之间。

超过最大正向电流时，二极管可能会过热损坏。

4. 最大反向电流（Maximum Reverse Current）：二极管在反向电压下允许通过的最大反向电流，一般用IRM表示，单位为安培（A）。

反向电流是由于P-N结中存在少量的载流子而引起的，一般来说，反向电流很小，可以忽略不计。

超过最大反向电流时，二极管可能会损坏。

二极管的主要参数二极管是一种电子器件，用来控制电流的方向，并能实现整流和检波等功能。

它有许多重要的参数，下面将详细介绍主要参数。

1.电流电压特性：二极管的电流电压特性是其最基本的参数之一、正向电压时，二极管导通，流过的电流与电压之间的关系遵循指数规律，即指数型电压-电流特性；反向电压时，二极管截止，此时通过二极管的电流非常小。

2.最大反向电压（VRRM）：最大反向电压是指在截止状态下允许施加在二极管两极之间的最大反向电压。

超过最大反向电压，会导致二极管击穿烧坏。

3.最大正向电流（IF）：最大正向电流是指在导通状态下允许通过二极管的最大电流。

4.峰值逆向电压（PRV）：峰值逆向电压是指在震荡或脉冲工作条件下，二极管能够承受的最大峰值逆向电压。

5.导通压降（VF）：导通电压是指在正向电压下，二极管的电压降。

6. 动态电阻（rs）：动态电阻是指在正向电压下，二极管的电压和电流之间的关系，即二极管的微分电阻。

动态电阻越小，表示二极管的指数特性越好。

7.开关时间（tON，tOFF）：开关时间是指二极管从导通到截止或从截止到导通的时间。

较短的开关时间有助于提高开关速度和工作频率。

8. 瞬态响应时间（trr）：瞬态响应时间是指二极管从导通状态到截止状态的转换过程中的响应时间。

瞬态响应时间越短，表示二极管响应快，适用于高频或高速开关应用。

9.热阻（θj-c）：热阻是指从二极管结到环境之间的热阻，表示二极管在工作过程中产生的热量与环境散热之间的关系。

较小的热阻可以提高二极管的工作稳定性。

10. 最大工作温度（Tj max）：最大工作温度是指二极管能够工作的最高温度。

超过最大工作温度，会导致二极管损坏或工作不稳定。

以上是二极管的主要参数，不同类型和用途的二极管可能还有其他特定参数，如二极管的截止电流、串扰等。

不同参数的选择和匹配可以根据具体的应用需求来进行。

发光二极管主要参数与特性
一、LED发光二极管主要参数
1.峰值波长：LED发光二极管的峰值波长是指其能发出的光线波长的
中心位置，也是能发出的光线在色谱上的最高点，峰值波长主要取决于LED结构和材料，有的LED可以实现从红外到紫外的宽频光谱发射。

2.流明：流明是指LED发光二极管在给定电流下，在一定角度内发出
光的能量，流明是选择LED发光二极管时很重要的指标，可以按LED发光
二极管的材质以及电流大小选择合适的产品，以满足不同场合的应用要求。

3.电流：电流是指LED发光二极管在工作时所需的电流大小，电流越大，LED发出的光越亮，但如果电流过大，会使LED烧坏，因此，在使用LED发光二极管时，要确保电流恰当，以防止LED烧坏。

4.电压：LED发光二极管需要给定的电压，其大小决定着所需要的电流，电压越高，所需电流就越大，若电压过高，也会导致LED发光二极管
烧坏。

5.电阻：LED发光二极管电阻是指LED在其正常工作电压下所需要通
过的电阻，电阻越大，电流越小，发出的光越暗，LED的电阻值因不同的
型号而有所不同，LED的电阻值一般在20-100欧姆之间。

6.寿命：LED发光二极管的寿命是指其能连续工作的时间，一般来说，LED发光二极管的寿命较长，有的能够持续工作数百小时。

二极管的主要参数及含义二极管是一种特殊的半导体器件，它能够在特定的电压和电流下，以非常高的可靠性来实现电路中电信号的控制和调整。

二极管的主要参数影响着电路的功能和性能，了解二极管的主要参数及其含义，对于我们避免设计失误、完成合理的电路设计至关重要。

一、结构参数结构参数主要包括封装类型、电极极性、绝缘材料等。

封装类型是指二极管的外表结构，比如常用的TO-18管、SOT-23管等，不同的封装类型具有不同的特性，选取不当容易导致电路失效。

电极极性是指正极和负极，负极一般为针座，正极一般为面。

另外，绝缘材料也是影响电路安全性和可靠性的重要参数，常用的有橡胶绝缘套管、泡沫塑料等。

二、电性参数电性参数是指二极管的特性，主要有直流阻抗、互联电压、最大功率等。

直流阻抗（或称输出电阻）是电路中的一种静态抗阻，受温度和频率的影响，它可以衡量一个二极管在额定电压下的静态阻性；互联电压也叫做饱和电压，它是指一个二极管工作在最小直流电流下，接受外部电压后，二极管输出电流达到所需要最大值时的电压值；最大功率是指二极管能够承受的最大功率，可以用来衡量二极管的品质和耐受能力。

三、温度参数温度参数是指二极管在不同温度下的电性参数，主要包括工作温度范围、最小耗散功率等。

工作温度范围是指给定电压和电流上，二极管可以正常工作的温度范围；最小耗散功率是指在给定的温度范围内，二极管可以在正常工作时，承受最小功率耗散。

四、其他参数还有一些其他参数，如漏电流、信噪比等，它们关系到电路的噪声抑制能力、安全性等。

漏电流也叫内阻，其值越小，内部电阻越小，漏电流越小，安全性越好；信噪比是指某个信号在传输过程中，信号强度与噪音强度的比值，它衡量了信号的可用性、抗干扰性。

以上就是关于二极管的主要参数及含义简介总结，其中，电性参数是影响电路功能性能的重要因素；温度参数则直接关系到电路的稳定性；而其他参数则关系到电路的噪声抑制能力和安全性。

在选取和使用二极管时，应当根据不同的电路需求，综合考虑各个参数，以保证电路的安全性和可靠性。

发光二极管主要参数与特性一、LED的主要参数：1. 发光效率：指LED的电光转换效率，即电能转化为光能的百分比。

发光效率与材料类型、结构设计、温度等因素相关，通常以lm/W（流明/瓦）为单位表示。

2. 发光强度：衡量LED发光能力的参数，指单位空间角内的光功率。

常用单位为candela（简称cd）。

3. 色温：指LED发出的光的色彩性质，以开尔文（Kelvin）为单位表示。

较低的色温（2700-3500K）产生暖色光，较高的色温（5000-7000K）产生冷色光。

4. 色彩指数：衡量LED显示颜色还原能力的参数，表示LED发出的光与理想光源之间的相似度。

常用的色彩指数为CRI（Color Rendering Index）和Ra（通用标准）。

5.工作电流：LED的工作电流直接影响LED的亮度和寿命。

通常以毫安（mA）为单位。

6.驱动电压：LED所需的正向电压，通常以伏特（V）为单位。

一个普通的LED正向电压通常在2V到4V之间。

7.反向漏电流：LED在关断状态下的漏电流，通常以纳安（nA）为单位。

二、LED的特性：1.发光效果：LED以发光二极管为基础，通过电流传输，在带宽限制内产生单色、聚光和定向的光。

其紧凑性和独特的光发射形状使其成为许多应用场景的首选。

2.快速响应时间：LED可迅速启动和关闭，无需热身时间。

与传统光源相比，它具有更短的响应时间，可用于高频闪烁和显示应用。

3.高效能：LED具有高发光效率和较低的功耗。

相比传统的荧光灯和白炽灯，LED能在同样的亮度下提供更高的能源效率。

4.寿命长：LED灯的寿命通常可以达到数万小时，远远超过传统光源。

由于没有灯丝和脆弱的气体，LED的寿命要比荧光灯和白炽灯长得多，减少了更换灯泡的频率。

5.耐用性：LED被设计为坚固耐用，具有抗震、抗振和耐高温等特性。

它们无玻璃外壳，不易破碎，也不会产生有害物质，免除了处理废弃物的麻烦。

6.光束控制性：LED可以通过不同的封装结构实现光束的控制，如聚光、散射和定向发光等。

电子制作中常用二极管的主要参数及封装丝印二极管是一种最简单的电子器件，广泛应用于电子制作中。

在电子制作中，我们经常需要了解二极管的主要参数及其对应的封装丝印，以便正确选取和使用二极管。

1.二极管的主要参数：(1)最大连续反向电压（VRM）：指二极管能够承受的最大可靠反向电压。

一般用V表示，单位为伏特（V）。

(2)最大平均整流电流（IOAV）：指二极管可持续工作的最大平均整流电流。

一般用mA表示。

(3)最大间歇工作电流（IO）：指二极管可承受的最大间歇工作电流。

一般用mA表示。

(4)最大耗散功率（PD）：指二极管能够承受的最大耗散功率。

一般用瓦特（W）表示。

(5)最大导通电流（IFAV）：指二极管可承受的最大可连续导通电流。

一般用A表示。

(6)阻断电流（IR）：指二极管在阻断状态下的最大可靠反向电流。

一般用μA表示。

(7)正向压降（VF）：指二极管在正向导通时的电压降。

一般用伏特（V）表示。

(8)峰值逆向重复电压（VRRM）：指二极管可承受的最大逆向峰值工作电压。

一般用V表示。

2.二极管的封装丝印：二极管的封装丝印通常包含以下信息：(1)品牌商标：封装丝印上通常会有二极管的品牌商标，用以表示制造商或品牌。

(2)封装型号：封装丝印上会标注二极管的封装型号，用以表示二极管的封装形式。

(3)极性标记：封装丝印上会标注二极管的极性，一般用箭头的方式表示，指示电流流向。

(4)序列号：封装丝印上会有二极管的序列号，用以标识特定的二极管。

(5)批号：封装丝印上会标注二极管的批号，用以标识同一批次生产的二极管。

(6)日期代码：封装丝印上会标注二极管的生产日期代码，用以追踪和识别产品的生产时间。

二极管的主要参数用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。

不同类型的二极管有不同的特性参数。

对初学者而言，必须了解以下几个主要参数：1、最大整流电流(I F)是指二极管长期连续工作时允许通过的最大正向电流值，其值与PN 结面积及外部散热条件等有关。

因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为140℃左右，锗管为90℃左右）时，就会使管芯过热而损坏。

所以在规定散热条件下，二极管使用中不要超过二极管最大整流电流值。

例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。

2、最高反向工作电压(U RM)加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。

为了保证使用安全，规定了最高反向工作电压值。

例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。

3、反向电流(I R)反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。

反向电流越小，管子的单方向导电性能越好。

值得注意的是反向电流与温度有着密切的关系，大约温度每升高10℃，反向电流增大一倍。

例如2AP1型锗二极管，在25℃时反向电流若为250uA，温度升高到35℃，反向电流将上升到500uA，依此类推，在75℃时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。

又如，2CP10型硅二极管，25℃时反向电流仅为5uA，温度升高到75℃时，反向电流也不过160uA。

故硅二极管比锗二极管在高温下具有较好的稳定性。

4、最高工作频率二极管工作的上限频率。

超过此值是，由于结电容的作用，二极管将不能很好地体现单向导电性。
