结构的几何构造分析

几何构造分析在结构施工中的关键技术与方法在结构施工中，几何构造分析是一项关键的技术和方法。

它通过应用数学几何原理，对施工工程进行分析与计算，从而确保结构的稳定性和安全性。

本文将探讨几何构造分析在结构施工中的关键技术与方法。

一、概述几何构造分析是指基于几何原理的分析方法，通过研究结构的形状、尺寸、位置和相对关系等几何特征，来分析结构的力学性能和受力情况。

在结构施工中，几何构造分析是必不可少的环节，可以帮助工程师和技术人员更好地设计和施工结构，确保施工质量和工程安全。

二、关键技术与方法1. 结构形态几何分析结构形态几何分析是几何构造分析的基础，通过对结构的形状和尺寸进行几何分析，来确定结构的几何特征。

例如，在建筑设计中，工程师需要对楼层、墙体、柱子等进行几何构造分析，确定它们的高度、厚度、尺寸等关键参数，以确保结构的稳定性和坚固性。

2. 结构力学分析结构力学分析是几何构造分析的重要内容，通过应用力学原理和几何分析，对结构的力学性能进行研究。

在结构施工中，工程师需要对结构受力情况进行几何构造分析，来确定结构的受力状态和荷载情况。

例如，在桥梁工程中，工程师需要进行结构力学分析，来确定桥梁的受力分布和承载能力，从而保证桥梁的设计合理性和施工安全性。

3. 施工工艺几何分析施工工艺几何分析是几何构造分析的实践应用，通过对施工工艺进行几何分析，来确定施工方案和施工工艺的合理性。

在结构施工中，工程师需要对施工工艺进行几何构造分析，包括施工流程、施工设备和施工空间的几何特征等，以确保施工工艺的可行性和施工效果的质量。

4. 结构变形几何分析结构变形几何分析是几何构造分析的重要内容，通过对结构变形的几何特征进行分析，来确定结构的稳定性和变形状况。

在结构施工中，工程师需要对结构变形进行几何构造分析，包括结构的伸长、收缩、扭转等几何变化，以确保结构的稳定性和变形控制。

三、应用案例1. 建筑结构设计在建筑结构设计中，几何构造分析是必不可少的技术和方法。

第一章结构的几何构造分析1 •瞬变体系：本来是几何可变，经微小位移后，又成为几何不变的体系，成为瞬变体系。

瞬变体系至少有一个多余约束。

2.两根链杆只有同时连接两个相同的刚片，才能看成是瞬较。

3.关于无穷远处的瞬较：（1）每个方向都有且只有一个无穷远点，（即该方向各平行线的交点），不同方向有不同的无穷远点。

（2）各个方向的无穷远点都在同一条直线上（广义）。

（3）有限点都不在无穷线上。

4.结构及和分析中的灵活处理：（1）去支座去二元体。

体系与大地通过三个约束相连时，应去支座去二元体；体系与大地相连的约束多于4个时，考虑将大地视为一个刚片。

（2）需要时，链杆可以看成刚片，刚片也可以看成链杆，且一种形状的刚片可以转化成另一种形状的刚片。

5.关于计算自由度：（基本不会考）（1），则体系中缺乏必要约束，是几何常变的。

（2）若，则体系具有保证几何不变所需的最少约束，若体系无多余约束，则为几何不变，若有多余约束，则为几何可变。

（3）,则体系具有多与约束。

是保证体系为几何不变的必要条件，而非充分条件。

若分析的体系没有与基础相连，应将计算出的W减去3.第二章静定结构的受力分析1.静定结构的一般性质：（1）静定结构是无多余约束的几何不变体系，用静力平衡条件可以唯一的求得全部内力和反力。

（2）静定结构只在荷载作用下产生内力，其他因素作用时，只引起位移和变形。

（3）静定结构的内力与杆件的刚度无关。

（4）在荷载作用下，如果仅靠静定结构的某一局部就可以与荷载维持平衡，则只有这部分受力，其余部分不受力。

（5）当静定结构的一个内部几何不变部分上的荷载或构造做等效变换时，其余部分的内力不变。

（6）静定结构有弹性支座或弹性结点时，内力与刚性支座或刚性节点时一样。

解放思想：计算内力和位移时，任何因素都可以分别作用，分别求解，再线性叠加，以将复杂问题拆解为简单情况处理。

2.叠加院里的应用条件是：用于静定结构内力计算时应满足小变形，用于位移计算和超静定结构的内力计算时材料还应服从胡克定律，即材料是线弹性的。

结构的几何构造分析概念概述：结构的几何构造分析是一种用于研究和分析建造结构的方法，通过对结构的几何形态和构造特征进行详细的分析，以揭示其力学特性和性能。

本文将介绍结构的几何构造分析的概念、目的、方法和应用，并通过实例进行说明。

一、概念：结构的几何构造分析是指对建造结构的几何形态和构造特征进行系统性的研究和分析，以获取结构的几何特性、力学行为和性能的方法。

它涉及到结构的形状、尺寸、布置、连接方式等方面的分析，旨在揭示结构的力学特性和行为。

二、目的：1.了解结构的几何形态：通过几何构造分析，可以了解结构的形状、尺寸和布置等几何特征，从而对结构的整体形态有一个清晰的认识。

2.揭示结构的力学特性：几何构造分析可以揭示结构的刚度、稳定性和变形特性等力学特性，为结构的设计和优化提供依据。

3.评估结构的性能：通过几何构造分析，可以评估结构的承载能力、抗震性能和耐久性等性能，为结构的安全和可靠性提供保障。

三、方法：1.几何形态分析：通过对结构的形状、尺寸和布置等几何特征进行分析，包括平面形态、立面形态和剖面形态等方面的研究。

2.构造特征分析：对结构的构造特征进行详细的分析，包括结构的构件形式、连接方式、节点形态等方面的研究。

3.力学行为分析：通过对结构的几何形态和构造特征进行力学分析，揭示结构的刚度、稳定性、变形特性等力学行为。

4.性能评估分析：通过分析结构的几何构造，评估结构的承载能力、抗震性能、耐久性等性能指标。

四、应用：1.结构设计：几何构造分析为结构的设计提供了重要的依据，可以通过分析结构的几何形态和构造特征，优化结构的形态和构造，提高结构的性能。

2.结构评估：几何构造分析可以用于对已有结构的评估，通过分析结构的几何特征和构造特征，评估结构的安全性和可靠性。

3.结构优化：通过几何构造分析，可以识别出结构的不足之处，进而进行结构的优化设计，提高结构的性能。

4.结构研究：几何构造分析可以用于研究结构的力学行为和性能，为结构的理论研究提供依据。

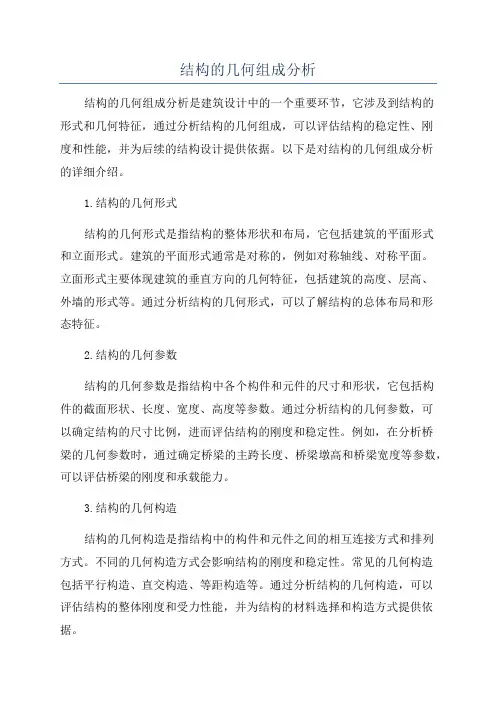

结构的几何组成分析结构的几何组成分析是建筑设计中的一个重要环节，它涉及到结构的形式和几何特征，通过分析结构的几何组成，可以评估结构的稳定性、刚度和性能，并为后续的结构设计提供依据。

以下是对结构的几何组成分析的详细介绍。

1.结构的几何形式结构的几何形式是指结构的整体形状和布局，它包括建筑的平面形式和立面形式。

建筑的平面形式通常是对称的，例如对称轴线、对称平面。

立面形式主要体现建筑的垂直方向的几何特征，包括建筑的高度、层高、外墙的形式等。

通过分析结构的几何形式，可以了解结构的总体布局和形态特征。

2.结构的几何参数结构的几何参数是指结构中各个构件和元件的尺寸和形状，它包括构件的截面形状、长度、宽度、高度等参数。

通过分析结构的几何参数，可以确定结构的尺寸比例，进而评估结构的刚度和稳定性。

例如，在分析桥梁的几何参数时，通过确定桥梁的主跨长度、桥梁墩高和桥梁宽度等参数，可以评估桥梁的刚度和承载能力。

3.结构的几何构造结构的几何构造是指结构中的构件和元件之间的相互连接方式和排列方式。

不同的几何构造方式会影响结构的刚度和稳定性。

常见的几何构造包括平行构造、直交构造、等距构造等。

通过分析结构的几何构造，可以评估结构的整体刚度和受力性能，并为结构的材料选择和构造方式提供依据。

4.结构的几何约束结构的几何约束是指结构中各个构件和元件之间的相互约束关系。

几何约束决定了结构的运动自由度，影响结构的整体稳定性和刚度。

常见的几何约束方式包括铰支约束、弹性支座约束、弹簧约束等。

通过分析结构的几何约束，可以确定结构的运动自由度，进而评估结构的刚度和稳定性。

在进行结构的几何组成分析时，通常采用计算机辅助设计软件进行建模和分析。

通过建立结构的几何模型，可以对结构的几何特征进行精确描述，并对结构的性能进行定量分析。

同时，可以通过调整结构的几何参数和几何构造，优化结构的性能和经济性。

总之，结构的几何组成分析是建筑设计中不可或缺的一个环节，通过对结构的几何形式、几何参数、几何构造和几何约束进行分析，可以评估结构的稳定性、刚度和性能，为结构的后续设计和施工提供依据。

12 31 2 3I 12 31 2 3 第一章 结构的几何构造分析一、基本概念1、几何不变体系、几何可变体系、常变体系、瞬变体系的概念及其相互关系几何不变体系——在不考虑材料应变的条件下，几何形状和位置保持不变的体系。

几何不变体系可以分为无多余约束的几何不变体系（静定结构）和有多余约束的几何不变体系（超静定结构）。

几何可变体系——在不考虑材料应变的条件下，几何形状和位置可以改变的体系，包括常变体系和瞬变体系。

常变体系——如果一个几何可变体系可以发生大位移，则称为几何常变体系。

几何常变体系绝大多数情况下都缺少必要约束，但少数情况下即使不缺少必要约束也可以组成几何常变体系，如图 1-1a 、c 中，刚片 I 、II 之间均由三根链杆相连，不缺少必要约束，但图 a 中三链杆平行等长，图 c 中三链杆交于一实铰，这两种体系都能发生很大的位移，是几何常变体系，发生位移后的情形见图 1-1b 、d 。

瞬变体系——本来是几何可变，经微小位移后又成为几何不变的体系，称为瞬变体系。

其特点是： （1）不缺少必要的约束，但约束的布置不合理，当发生微小位移后，约束的布置变得合理，就成为几何不变体系；（2）在发生微小位移之前，体系具有自由度，因此瞬变体系至少有一个多余约束。

如图 1-2 a 、c 中，均不缺少必要约束，发生微小位移后，三链杆不再交于一点，故原体系为瞬变体系。

相互关系：♣ ♣无多余约束♠几何不变体系（可以作为结构）♦ ♠ 体系♦ ♥有多余约束 ♣常变体系 ♠ 几何可变体系（不能作为结构）♦ ♠♥ (a) I (b)(c) I ♥瞬变体系 (d) IIIII IIII图 1-1(a)(b) (c) I(d)I II2、瞬铰（或虚铰） 2.1 瞬铰的概念IIIIII图 1-2用两根链杆连接两个刚片时，这两根链杆的约束作用相当于一个单铰，该铰的位置在两杆的交点， 我们称这种铰为瞬铰（或虚铰）。

两根平行链杆所起的约束作用相当于无穷远处的瞬铰。
