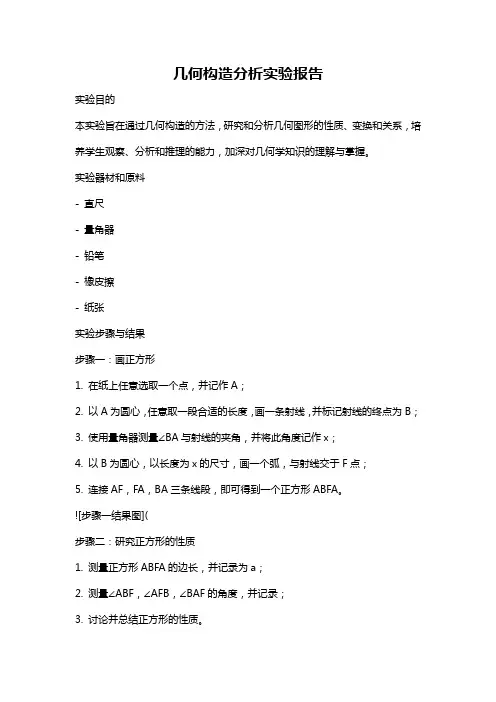

几何构造分析实验报告实验目的本实验旨在通过几何构造的方法，研究和分析几何图形的性质、变换和关系，培养学生观察、分析和推理的能力，加深对几何学知识的理解与掌握。
实验器材和原料- 直尺- 量角器- 铅笔- 橡皮擦- 纸张实验步骤与结果步骤一：画正方形1. 在纸上任意选取一个点，并记作A；2. 以A为圆心，任意取一段合适的长度，画一条射线，并标记射线的终点为B；3. 使用量角器测量∠BA与射线的夹角，并将此角度记作x；4. 以B为圆心，以长度为x的尺寸，画一个弧，与射线交于F点；5. 连接AF，FA，BA三条线段，即可得到一个正方形ABFA。
几何形的构造与分析几何形是研究物体形状、大小、位置和度量的一门学科。
通过构造与分析不同几何形，我们可以深入理解它们的属性和特征。
本文将介绍几何形的构造过程和分析方法，帮助读者更好地掌握几何学的基础知识。
一、点、线、面的构造在几何学中，点、线、面是最基本的几何元素。
点没有任何大小，只代表一个位置。
线是由两个点构成的、没有宽度的直线段。
面是由若干条线段构成的，具有平面特征。
要构造点、线、面，可以使用工具如尺子、钢笔和曲线板等。
1. 点的构造：选择一个合适的位置，使用尺子、钢笔在纸上标记一个点。
点的位置可以根据需要来确定，它没有具体的长度、宽度和厚度。
2. 线的构造：使用尺子沿着两个点之间直接连接，可以得到一条直线。
若要构造某个特定长度的线段，可以使用尺子量取适当的距离，然后用钢笔勾画出该长度。
3. 面的构造：通过连接三个或更多个点，可以构造出一个多边形。
当这些点形成一个封闭的图形时，它们定义了一个面。
可以使用直尺和曲线板帮助画出多边形的边界线。
二、几何形的分析几何形的分析是通过观察和研究其各种属性，从而了解它们的特点和性质。
常用的几何形分析方法包括测量、分类和建模等。
1. 测量：几何形的测量是通过计算其长度、面积和体积等尺寸来了解几何形的大小。
例如，要测量一条线段的长度，可以使用尺子或其他测量工具。
要测量一个面的面积，可以使用面积计算公式，如矩形的面积等于长乘以宽。
2. 分类：根据不同的属性和特征，几何形可以进行分类。
例如，三角形可以根据边的长短和角的大小分类为等边三角形、等腰三角形和普通三角形等。
分类可以帮助我们更好地理解和比较不同的几何形。
3. 建模：通过将几何形转化为数学模型，我们可以使用数学方法和公式来分析几何问题。
例如，可以使用坐标系和方程来描述线或平面的特征。
建模可以简化几何问题的求解过程，并提供更为准确和精确的结果。
三、常见在实际应用中，我们经常会遇到一些特定的几何形，如圆、正多边形和立体图形等。
几何构造分析在结构施工中的关键技术与应用案例几何构造分析是一种重要的技术手段，广泛应用于结构施工中。
通过对结构的几何构造进行分析，可以准确地了解结构的形状、尺寸、角度等关键参数，为施工过程中的测量、定位、安装等工作提供有效的参考依据。
本文将探讨几何构造分析在结构施工中的关键技术，并通过实际案例加以说明。
一、关键技术1. 激光扫描技术激光扫描技术是一种高精度、高效率的几何构造分析方法。
通过激光扫描仪测量目标结构的表面形态，并将测量结果转化为三维点云数据，进而生成几何模型。
该技术具有非接触、无损、快速等优势，能够准确测量结构的形状和尺寸。
在施工中，可以利用激光扫描技术对结构进行精确测量，提高施工效率和质量。
2. 数字化建模技术数字化建模技术是将实际结构转化为数字模型的过程。
通过采集结构表面的二维或三维测量数据，利用计算机软件对数据进行处理和分析，得到结构的精确几何模型。
数字化建模技术在结构施工中具有重要作用，可以帮助施工人员更好地理解结构形态和尺寸，并进行精确的测量和定位。
3. 三维可视化技术三维可视化技术是将结构的几何模型以三维图像的形式呈现出来，使施工人员可以直观地了解结构的形状和尺寸。
通过三维可视化技术，可以进行结构的虚拟拟真、可视化操作和模拟施工等工作，提高施工人员对结构的理解和把握。
同时，三维可视化技术还可以用于协调施工中的各个环节，减少施工过程中的冲突和错误。
二、应用案例1. 地铁隧道施工在地铁隧道的施工过程中，几何构造分析技术有着广泛应用。
通过激光扫描技术对地铁隧道的内部结构进行三维测量，可以准确了解地铁隧道的形状和尺寸。
同时，利用数字化建模技术将测量数据转化为数字模型，可以帮助施工人员更好地掌握隧道的几何特征，提高施工效率和质量。
2. 大型钢桥制作在大型钢桥的制作过程中，几何构造分析技术发挥着重要作用。
通过激光扫描技术对钢桥结构进行测量，可以准确获得钢桥的形状和尺寸信息。
利用数字化建模技术，可以将测量数据转化为几何模型，并为制作保留精确的几何参数。
结构的几何构造分析概念概述：结构的几何构造分析是一种用于研究和分析建造结构的方法，通过对结构的几何形态和构造特征进行详细的分析，以揭示其力学特性和性能。
本文将介绍结构的几何构造分析的概念、目的、方法和应用，并通过实例进行说明。
一、概念：结构的几何构造分析是指对建造结构的几何形态和构造特征进行系统性的研究和分析，以获取结构的几何特性、力学行为和性能的方法。
它涉及到结构的形状、尺寸、布置、连接方式等方面的分析，旨在揭示结构的力学特性和行为。
二、目的：1.了解结构的几何形态：通过几何构造分析，可以了解结构的形状、尺寸和布置等几何特征，从而对结构的整体形态有一个清晰的认识。
2.揭示结构的力学特性：几何构造分析可以揭示结构的刚度、稳定性和变形特性等力学特性，为结构的设计和优化提供依据。
3.评估结构的性能：通过几何构造分析，可以评估结构的承载能力、抗震性能和耐久性等性能，为结构的安全和可靠性提供保障。
三、方法：1.几何形态分析：通过对结构的形状、尺寸和布置等几何特征进行分析，包括平面形态、立面形态和剖面形态等方面的研究。
2.构造特征分析：对结构的构造特征进行详细的分析，包括结构的构件形式、连接方式、节点形态等方面的研究。
3.力学行为分析：通过对结构的几何形态和构造特征进行力学分析，揭示结构的刚度、稳定性、变形特性等力学行为。
4.性能评估分析：通过分析结构的几何构造，评估结构的承载能力、抗震性能、耐久性等性能指标。
四、应用：1.结构设计：几何构造分析为结构的设计提供了重要的依据，可以通过分析结构的几何形态和构造特征，优化结构的形态和构造，提高结构的性能。
2.结构评估：几何构造分析可以用于对已有结构的评估，通过分析结构的几何特征和构造特征，评估结构的安全性和可靠性。
3.结构优化：通过几何构造分析，可以识别出结构的不足之处，进而进行结构的优化设计，提高结构的性能。
4.结构研究：几何构造分析可以用于研究结构的力学行为和性能，为结构的理论研究提供依据。
12 31 2 3I 12 31 2 3 第一章 结构的几何构造分析一、基本概念1、几何不变体系、几何可变体系、常变体系、瞬变体系的概念及其相互关系几何不变体系——在不考虑材料应变的条件下，几何形状和位置保持不变的体系。
几何不变体系可以分为无多余约束的几何不变体系（静定结构）和有多余约束的几何不变体系（超静定结构）。
几何可变体系——在不考虑材料应变的条件下，几何形状和位置可以改变的体系，包括常变体系和瞬变体系。
常变体系——如果一个几何可变体系可以发生大位移，则称为几何常变体系。
几何常变体系绝大多数情况下都缺少必要约束，但少数情况下即使不缺少必要约束也可以组成几何常变体系，如图 1-1a 、c 中，刚片 I 、II 之间均由三根链杆相连，不缺少必要约束，但图 a 中三链杆平行等长，图 c 中三链杆交于一实铰，这两种体系都能发生很大的位移，是几何常变体系，发生位移后的情形见图 1-1b 、d 。
瞬变体系——本来是几何可变，经微小位移后又成为几何不变的体系，称为瞬变体系。
其特点是： （1）不缺少必要的约束，但约束的布置不合理，当发生微小位移后，约束的布置变得合理，就成为几何不变体系；（2）在发生微小位移之前，体系具有自由度，因此瞬变体系至少有一个多余约束。
如图 1-2 a 、c 中，均不缺少必要约束，发生微小位移后，三链杆不再交于一点，故原体系为瞬变体系。
相互关系：♣ ♣无多余约束♠几何不变体系（可以作为结构）♦ ♠ 体系♦ ♥有多余约束 ♣常变体系 ♠ 几何可变体系（不能作为结构）♦ ♠♥ (a) I (b)(c) I ♥瞬变体系 (d) IIIII IIII图 1-1(a)(b) (c) I(d)I II2、瞬铰（或虚铰） 2.1 瞬铰的概念IIIIII图 1-2用两根链杆连接两个刚片时，这两根链杆的约束作用相当于一个单铰，该铰的位置在两杆的交点， 我们称这种铰为瞬铰（或虚铰）。
两根平行链杆所起的约束作用相当于无穷远处的瞬铰。
