1. 直线度：直线度公差是实际直线对理想直线的允许变动量,限制了加工面或线在某个方向上的偏差，如果直线度超差有可能导致该工件安装时无法准确装入工艺文件规定的位置。
标注含义：被测表面投影后为一接近直线的“波浪线”（如右图），该“波浪线”的变化范围应该在距离为公差值t（t=0.1）的两平行直线之间。
2. 平面度：平面度表示面的平整程度，指测量平面具有的宏观凹凸高度相对理想平面的偏差，一般来讲，有平面度要求的就不必有直线度要求了，因为平面度包括了面上各个方向的直线度。
标注含义：被测加工表面必须位于距离为公差值t（t=0.01）的两平行平面内，如右图区域。
3. 圆度：圆度，是指工件横截面接近理论圆的程度，工件加工后的投影圆应在圆度要求的公差范围之内。
标注含义：被测圆柱面的任意截面的圆周必须位于半径差为公差值t（t=0.025）的两同心圆之内，如右图区域。
4.圆柱度：圆柱度，指工件圆柱表面所有垂直截面中最大尺寸与最小尺寸之差，限制了被测圆柱面的形状误差，是圆柱的实际形状相对理想形状的最大允许变动量。
标注含义：被测圆柱面必须位于半径差为公差值t（t=0.1）的两同轴圆柱面之间，如右图。
圆柱度和圆度的区别：圆柱度是相对于整个圆柱面而言的，圆度是相对于圆柱面截面的单个圆而言的，圆柱度包括圆度，控制好了圆柱度也就能保证圆度，但反过来不行。
圆柱度和圆度的作用：柴油机的结构中有多处规定了圆柱度和圆度，如发动机的活塞环，控制好活塞环的圆度可保证其密封性，而活塞的圆柱度则对于其在缸套中上下运动的顺畅性至关重要。
1.平行度平行度，指两平面或者两直线平行的程度，即其中一平面（边）相对于另一平面（边）平行的误差最大允许值。
标注释义：被测轴线必须位于距离为公差值t（t=0.1），且在给定方向上平行于基准轴线的两平行平面之间。
注：2．垂直度垂直度：用于评价直线之间、平面之间或平面与直线之间的垂直状态，公差带为垂直于基准线（面）的两个平行平面之间的区域，两个平行平面间的距离为t（t=0.06），被测线（面）必须位于这两个平面之间。

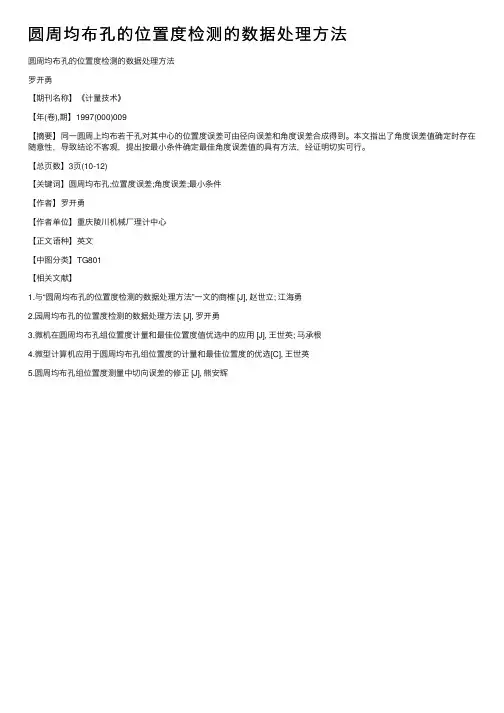

圆周均布孔的位置度检测的数据处理⽅法
圆周均布孔的位置度检测的数据处理⽅法
罗开勇
【期刊名称】《计量技术》
【年(卷),期】1997(000)009
【摘要】同⼀圆周上均布若⼲孔对其中⼼的位置度误差可由径向误差和⾓度误差合成得到。
本⽂指出了⾓度误差值确定时存在随意性，导致结论不客观，提出按最⼩条件确定最佳⾓度误差值的具有⽅法，经证明切实可⾏。
【总页数】3页(10-12)
【关键词】圆周均布孔;位置度误差;⾓度误差;最⼩条件
【作者】罗开勇
【作者单位】重庆陵川机械⼚理计中⼼
【正⽂语种】英⽂
【中图分类】TG801
【相关⽂献】
1.与“圆周均布孔的位置度检测的数据处理⽅法”⼀⽂的商榷 [J], 赵世⽴; 江海勇
2.园周均布孔的位置度检测的数据处理⽅法 [J], 罗开勇
3.微机在圆周均布孔组位置度计量和最佳位置度值优选中的应⽤ [J], 王世英; 马承根
4.微型计算机应⽤于圆周均布孔组位置度的计量和最佳位置度的优选[C], 王世英
5.圆周均布孔组位置度测量中切向误差的修正 [J], 熊安辉。

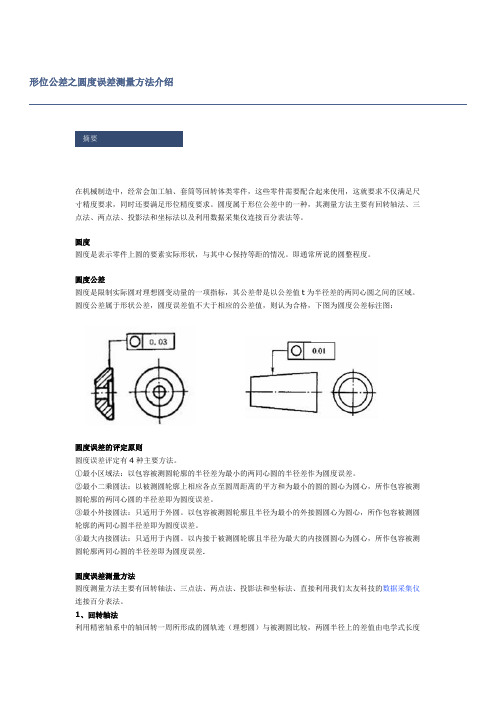

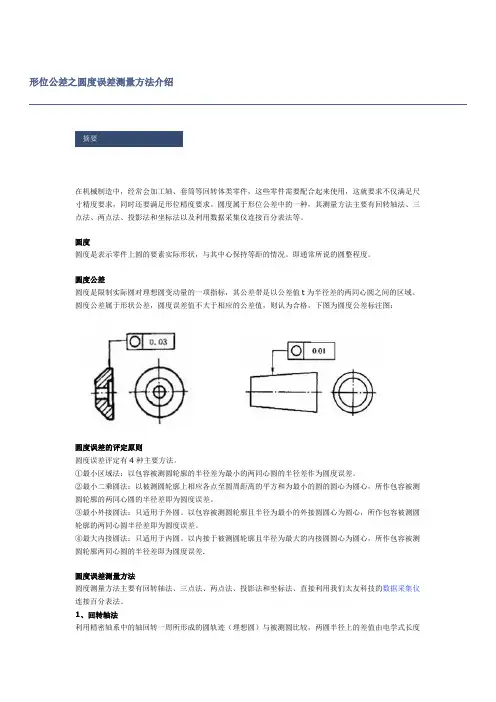

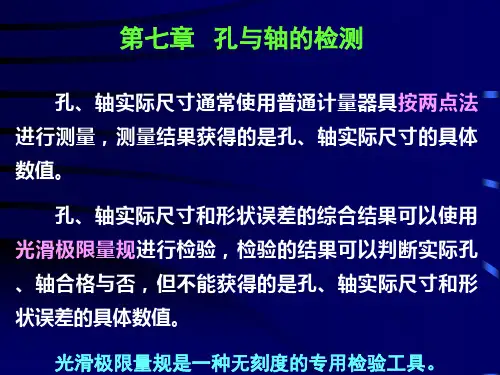

形位公差之圆度误差测量方法介绍在机械制造中，经常会加工轴、套筒等回转体类零件，这些零件需要配合起来使用，这就要求不仅满足尺寸精度要求，同时还要满足形位精度要求。
圆度属于形位公差中的一种，其测量方法主要有回转轴法、三点法、两点法、投影法和坐标法以及利用数据采集仪连接百分表法等。
圆度圆度是表示零件上圆的要素实际形状，与其中心保持等距的情况。
即通常所说的圆整程度。
圆度公差圆度是限制实际圆对理想圆变动量的一项指标，其公差带是以公差值t为半径差的两同心圆之间的区域。
圆度公差属于形状公差，圆度误差值不大于相应的公差值，则认为合格，下图为圆度公差标注图：圆度误差的评定原则圆度误差评定有4种主要方法。
①最小区域法：以包容被测圆轮廓的半径差为最小的两同心圆的半径差作为圆度误差。
②最小二乘圆法：以被测圆轮廓上相应各点至圆周距离的平方和为最小的圆的圆心为圆心，所作包容被测圆轮廓的两同心圆的半径差即为圆度误差。
③最小外接圆法：只适用于外圆。
以包容被测圆轮廓且半径为最小的外接圆圆心为圆心，所作包容被测圆轮廓的两同心圆半径差即为圆度误差。
④最大内接圆法：只适用于内圆。
以内接于被测圆轮廓且半径为最大的内接圆圆心为圆心，所作包容被测圆轮廓两同心圆的半径差即为圆度误差.圆度误差测量方法圆度测量方法主要有回转轴法、三点法、两点法、投影法和坐标法、直接利用我们太友科技的数据采集仪连接百分表法。
1、回转轴法利用精密轴系中的轴回转一周所形成的圆轨迹（理想圆）与被测圆比较，两圆半径上的差值由电学式长度传感器转换为电信号，经电路处理和电子计算机计算后由显示仪表指示出圆度误差，或由记录器记录出被测圆轮廓图形。
回转轴法有传感器回转和工作台回转两种形式。
前者适用于高精度圆度测量，后者常用于测量小型工件。
按回转轴法设计的圆度测量工具称为圆度仪。
2、三点法常将被测工件置于V形块中进行测量。
测量时,使被测工件在V形块中回转一周，从测微仪（见比较仪）读出最大示值和最小示值，两示值差之半即为被测工件外圆的圆度误差。

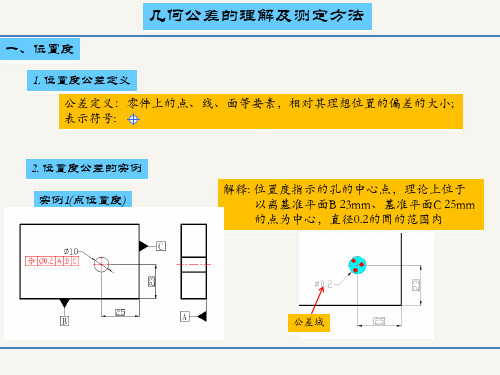

位置度公差标注原理与方法位置度是指被测实际要素对其具有理想位置的理想要素的变动量位置度公差是各实际要素相互之間或它們相对一个或多个基准位置允许的变动全量沿圆周分布要素的位置度公差注法在生产实际中有的应用，由于其表现形式和反映的设计意图多种多样，相对来说比较复杂。
本文将针对各种不同的组合形式，结合标注示例分别说明其反映的设计思想和标注的公差解释。
根据标注方法的不同形式，圆周分布要素的公差标注可分为单组和多组两大类。
1、单组圆周分布要素的公差注法1）沿圆周分度方向均匀分布的要求较严，对径向变动误差要求较松。
这种设计飘多用在有圆周分布要求的定位要素(分度定位销孔等)和圆周分度刻线等场合。
其标注方法见图1。
图1中所示4个孔的实际轴线必须分别位于圆周方向宽0.01mm的4个两平行平面公差带内，各公差带的中心应均匀分布，公差带的宽度方向为指引线箭头所指示的圆周方向(见图1b)。
轴线的径向位置由Φ50mm的未注公差控制。
2）对圆周分布的径向位置要求较严，圆周均匀分布的要求较松。
多用于在径向起定位定心作用的场合，可分为有基准和无基准两种情况。
图2为无基准标注的示例，图3为有基准标注的示例。
图2中所示4个孔的实际轴线必须分别位于宽0.01mm的4个径向公差带内，各公差带对称分布在Φ50mm的理想圆周上(见图2b)。
Φ50mm的理想圆的圆心对外圆Φ80mm的轴线的同轴度公差按未注同轴度公差考虑。
对经两孔中心边线之间的角度应在89°30′~90°30′之间。
图3中所示4个孔的实际轴线分别位于宽0.01mm的4个径向公差带内，各公差带对称分布在Φ50mm的圆周上。
Φ50mm的理想圆的圆心对外圆Φ80mm的轴线(基准轴线)A同轴(见图3b)。
对经两孔中心边线之间的角度应在89°30′~90°30′之间。
设计中是否选用有基准的标注，主要取决于给定位置度公差的成组要素是否对其它要素有定位(装配)关系。
