反力式滚筒制动试验台工作原理

技术改造—346—浅析滚筒反力式制动检验台制动性能检测方法马彩绒（陕西省交通运输技术服务中心，陕西西安710065）摘要：从设备、人员、车辆、检测系统等多方面反映目前滚筒反力式制动检验台制动检测的情况，并对制动力影响因素进行了分析，为保证机动车制动检验检测结果的准确性点明了关键点。

关键词：机动车滚筒制动检测影响因素机动车制动性能台式检验一般有平板式制动检验台和滚筒反力式制动检验台两种，其中滚筒反力式制动检验台应用最为广泛，本文就滚筒反力式制动检验台检测方法做一浅析。

1.滚筒反力式制动检验台基本结构及原理，滚筒反力式制动检验台是由结构完全相同的左右两套车轮制动力测试单元和一套指示、控制装置组成，每一套车轮制动力测试单元有框架、驱动装置、滚筒组、举升装置、测量装置等构成。

其结构图如图1-1。

图1-1滚筒反力式汽车制动试验台结构简图1.电动机2.减速器3.压力传感器4.滚筒装置5.第三滚筒6.转速传感器7.链传动8.测量指示装置（工位机）进行制动力检测时，被检车辆驶上制动检验台，车轮置于主、从动滚筒之间，放下举升器并压下第三滚筒，装在第三滚筒支架下的行程开关被接通。

通过延时电路启动电动机，经减速器、链传动和主、从动滚筒带动车轮低速旋转，待车轮转速稳定后驾驶员踩下制动踏板。

车轮在车轮制动器的摩擦力矩作用下开始减速旋转。

此时电动机驱动的滚筒对车轮轮胎的摩擦力克服制动器的摩擦力矩，维持车轮继续旋转。

同时在车轮轮胎对滚筒表面切线方向施加摩擦力，减速器壳体与测力杠杆一起朝滚筒转动相反方向摆动，测力杠杆一端的压力经传感器转换成与制动力大小成比例的电信号。

从测力传感器送来的电信号经放大滤波后，送往A/D 转换器转换成相应数字量，经计算机采集、存储和处理后，得到检测结果。

2.滚筒反力式制动检验台检验步骤：2.1被检车辆正直居中行驶，依次逐轴停放在轴（轮）重仪上，并按规定时间（不少于3s）停放，测出静态轴（轮）荷；2.2被检车辆正直居中行驶上制动台，将被测试轴停放在制动台滚筒上，变速器置于空挡，松开制动踏板，使制动器处于放松状态，制动数据清零；对于全时四驱和适时四驱车辆，非测试轮应处于适合轴距尺寸、附着系数符合要求的辅助自由滚筒组上，变速器置于空挡（自动变速器处于N 档）；对于三轴及三轴以上货车及总质量大于3500kg 的并装双轴和三轴的挂车，采用具有举升功能的滚筒反力式制动检验台时，通过举升台体对测试轴加载，举升至副滚筒上母线离地100mm 或轴荷达到11500kg 时，测得该轴空载轴荷。

欧模制动台的特点一、概述现有的滚筒‎反力式汽车‎制动检验台‎可以大概分‎为日本模式‎和欧洲模式‎制动台。

日本模式的‎制动台滚筒‎直径小（105㎜～120㎜），测试速度低‎（＜0.2km/h），滚筒表面为‎齿槽形式,其结构紧凑‎,电力消耗小‎(电机功率≤2.2kw),但与实际路‎面情况相差‎较大,且无自动停‎机装置,可能会剥伤‎被测汽车的‎轮胎.我国初期大‎批量生产的‎制动抬即属‎于这种类型‎。

但是,随着我国汽‎车检测行业‎的发展，欧洲模式的‎检测技术和‎设备大量涌‎入，欧洲模式制‎动台正得到‎更多用户认‎同与接受。

大滚筒（＞200㎜）、高速测试（≥2.5 km/h）、第三滚筒停‎机装置是欧‎洲模式制动‎台（以下简称欧模制动台‎）的特点，滚筒表面为‎粘接高附着‎系数材料，与地面实际‎情况更为接‎近。

因此，无论是从市‎场需求还是‎从技术进步‎的角度，欧模制动台‎正得到越来‎越广泛的应‎用。

多年来，欧洲模式的‎检测技术和‎设备在国内‎发展很快，制造水平进‎步也很快。

例如，滚筒表面的‎粘接材料和‎粘接工艺有‎专业厂家制‎作，其性能可与‎国外先进水‎平媲美。

二、欧模制动台‎介绍国外主要以‎德国马哈（MAHA）、申克（SCHEN‎C K）、百斯巴特（BEISS‎B ARTH‎）等品牌为主‎，在工作原理‎、基本结构和‎测试方法等‎主要方面借‎鉴其先进技‎术，在扭力箱传‎动、滚筒表面复‎合材料、测试控制等‎关键部分采‎用成熟可靠‎的国内或国‎外目前这方‎面最新的技‎术、工艺和材料‎。

1、主要性能：1）高速测试，采用大功率‎电动机11‎k W，具有2.5km/h测试速度‎。

2）复合粘接层‎大滚筒，滚筒表面特‎种砂粒采用‎材料粘接层‎。

具有附着系‎数高（＞0.8）、耐磨性好（＞20万辆次‎）、结合强度高‎、使用寿命等‎特点。

经反复对比‎试验，共综合性能‎明显优于普‎通的粘砂层‎滚筒。

3）第三滚筒滑‎移率控制停‎机。

方法 。两种 试验 方法 的性能指 标要求 不 同 ， 例如 ， 对乘 用车 ， 道路试验要求行 车制动是空 载 、 ５ ０ ｋ ｍ ／ ｈ的速度下 制动 距离 ≤１ ９ ｍ， 或者 制动平 均减速 度 ≥６ ． ２ ｍ ／ ｓ ； 台架 试 验 的 要求 制 动 力 总 和 与整 车 重 力 的百 分 比空 载 ≥ ６ ０ ％， 前 轴制 动力 与 轴荷 之 比 Ｉ ＞６ ０ ％， 后 制动 与 轴荷 之 比≥２ ０ ％。在台架试验 方法 中 ， 反力式滚 筒制动试 验台 以其 测试 受外 在 环境 影 响小 、 占地 少 、 结 构简 单 、 操 作 安全 、 快捷等 优点被 普遍使 用 。但 是 台架 测试 中发现 ， 检钡 ０ 时车辆 有时会 向后移 动 ， 检 测结果 重复性 较差 ， 有
文献标 志码 ： Ｂ
文章编号 ： １ ０ ０ ６ — ３ ３ ３ １ （ ２ ０ １ ３ ） ０ ５ — ０ ０ ５ ３ — ０ ４
Ｉ ｍ ｐｒ ｏ ｖ ｅ ｍｅ ｎ ｔ ｏ ｎ Ａｎｔ ｉ －ｆ ｏ ｒ ｃ ｅ Ｔｙ ｐｅ Ｒｏ ｌ ｌ ｉ ｎｇ Ｂｒ ａ ｋ ｅ Ｔｅ ｓ ｔ Ｐｌ ａ ｔ ｆ ｏ ｒ ｍ
Ｈｅ Ｄ ａ ｊ ｕ ｎ ， Ｇ ｏ ｎ ｇ Ｇ ｕ ｏ ｂ ｉ ｎ ｇ ， Ｃ ｈ ｅ ｎ Ｄ ｅ ｂ ｉ ｎ ｇ ， Ｆ ａ ｎ Ｈａ ｉ ｌ ｏ ｎ ｇ
（ Ｃ ｈ ｏ ｎ ｇ ｑ ｉ ｎ ｇ Ｖ ｅ ｈ ｉ ｃ ｌ ｅ Ｔ ｅ ｓ ｔ ＆Ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ， Ｎ ａ ｔ ｉ ｏ ｎ ａ ｌ Ｃ ｏ ａ ｃ ｈ Ｑ ｕ ａ ｌ ｉ ｔ ｙ Ｓ ｕ ｐ ｅ ￣ ｉ ｓ ｉ ｏ ｎ＆Ｔ ｅ ｓ ｔ ｉ ｎ ｇ Ｃ ｅ ｎ ｔ ｅ ｒ ， Ｃ ｈ ｏ ｎ ｇ ｑ ｉ ｎ ｇ ４ ０ １ １ ２ ２ ， Ｃ ｈ ｉ ｎ ａ ）

滚筒反力式汽车制动检验台日常运用探索广西河池罗城仫佬族自治县 546400摘要：汽车行业发展给管理部门提出了新的、更高的要求，其中行驶安全最为重要。

针对汽车日常行驶安全，不同的行业、领域也都出台了相应的管理政策和措施，其中公安交管部门的汽车定期年检是涉及面最广泛的，制动部位检测是汽车定期年检最重要的环节。

当前，我国制动部门检测有室内机械检测和室外路试检测，其中滚筒反力式汽车制动检验台是室内机械检测采用最普遍的一种方法。

本文作者就汽车制动装置的重要性、制动装置检测方式方法的分类、滚筒反力式汽车制动检验台的工作原理及日常运用维护等几个方面进行分析，提出滚筒反力式汽车制动检验台日常运用的一些意见和建议。

关键词：滚筒反力式汽车制动检验台；工作原理；日常运用与维护当前，我国汽车产业发展非常迅速，已广泛渗透到各乡镇农村家庭，汽车行业的发展给广大群众生产生活注入了新的活力，每户一辆车作为平时农村生产生活代步已变为现实。

汽车产业的发展给行业管理提出了新的要求，其中汽车日常行驶安全是最为重要，如何确保汽车日常行驶安全，针对不同行业、领域国家出台了很多具有针对性的管理政策及措施。

汽车定期检测是国家强制要求开展的，也是当前我国针对汽车行驶安全采取的最普遍的一种安全保障措施。

检测内容包括制动部位检测、底盘工位检测、灯光检测和人工外部检测等几个方面，其中制动部位检测最为重要。

对于制动部位检测主要有室内机械检测和室外路试检测。

滚筒反力式汽车制动检验台是室内机械检测的一种，下面作者就滚筒反力式汽车制动检验台日常运用过程中其存在的特点进行深入分析，并就如何对其进行保养和维护，提出一些拙见，以与大家共勉。

一、汽车制动装置的重要性。

汽车制动系统是汽车最为重要的部件装置之一，制动系统出现问题，行车事故随时有可能发生，经验丰富的驾驶员平时出车前首要测试的是车辆制动性能，车辆制动性能存在问题，必须立即停车检修，否则后果不堪设想。

正是由于制动系统在行车过程中固有的重要性，所以在国家强制对汽车进行定期检验过程中，把制动检测列为必检项目，且检测要求越来越严格，并针对性地出台了多种检测方式，保证检测工作到位，检测效果达到要求。

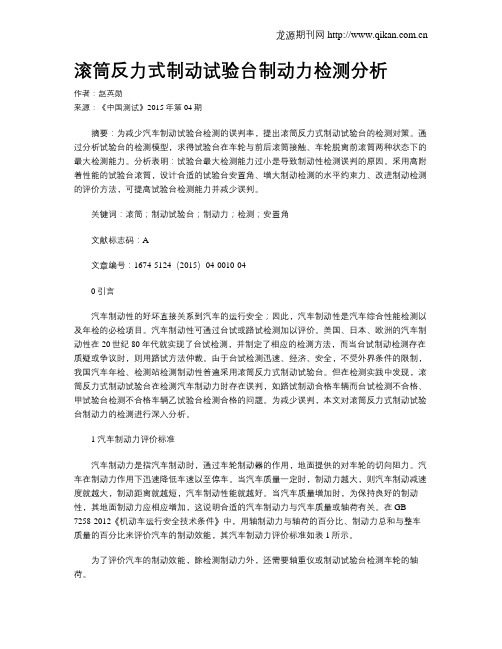

滚筒反力式制动试验台制动力检测分析作者：赵英勋来源：《中国测试》2015年第04期摘要：为减少汽车制动试验台检测的误判率，提出滚筒反力式制动试验台的检测对策。

通过分析试验台的检测模型，求得试验台在车轮与前后滚筒接触、车轮脱离前滚筒两种状态下的最大检测能力。

分析表明：试验台最大检测能力过小是导致制动性检测误判的原因。

采用高附着性能的试验台滚筒，设计合适的试验台安置角、增大制动检测的水平约束力、改进制动检测的评价方法，可提高试验台检测能力并减少误判。
