双代号网络图参数计算的简易方法(优选.)

关于计算双代号网络图的题目用图上计算法计算如图所示双代号网络图的各项时间参数（六时标注）确定关键路线、关键工作和总工期。

注：其中工作F的最迟完成时间为计算工期17 其自由时差为17-12=5（计算工期-F的最早完成时间，因F后没有紧后工作了；H后也没有紧后工作了）双代号网络图是应用较为普遍的一种网络计划形式。

它是以箭线及其两端节点的编号表示工作的网络图。

双代号网络图中的计算主要有六个时间参数：ES：最早开始时间，指各项工作紧前工作全部完成后，本工作最有可能开始的时刻；EF：最早完成时间，指各项紧前工作全部完成后，本工作有可能完成的最早时刻LF：最迟完成时间，不影响整个网络计划工期完成的前提下，本工作的最迟完成时间；LS：最迟开始时间，指不影响整个网络计划工期完成的前提下，本工作最迟开始时间；TF：总时差，指不影响计划工期的前提下，本工作可以利用的机动时间；FF：自由时差，不影响紧后工作最早开始的前提下，本工作可以利用的机动时间。

双代号网络图时间参数的计算一般采用图上计算法。

下面用例题进行讲解。

例题：试计算下面双代号网络图中，求工作C的总时差？早时间计算：ES，如果该工作与开始节点相连，最早开始时间为0，即A的最早开始时间ES=0；EF，最早结束时间等于该工作的最早开始+持续时间，即A的最早结束EF为0+5=5；如果工作有紧前工作的时候，最早开始等于紧前工作的最早结束取大值，即B的最早开始FS=5，同理最早结束EF为5+6=11，而E工作的最早开始ES为B、C工作最早结束（11、8）取大值为11。

迟时间计算：LF，如果该工作与结束节点相连，最迟结束时间为计算工期23，即F的最迟结束时间LF=23；LS，最迟开始时间等于最迟结束时间减去持续时间，即LS=LF-D；如果工作有紧后工作，最迟结束时间等于紧后工作最迟开始时间取小值。

时差计算： FF，自由时差=（紧后工作的ES-本工作的EF）；TF，总时差=（紧后工作的LS-本工作的ES）或者=（紧后工作的LF-本工作的EF）。

某工程项目的双代号网络见下图。

（时间单位：月）1、计算时间参数（1）计算节点最早时间，计算方法：最早时间：从左向右累加，取最大值。

（2）计算最迟时间,最迟时间计算方法：从右向左递减，取小值。

2、计算工作的六个时间参数自由时差：该工作在不影响其紧后工作最早开始时间的情况下所具有的机动时间。

总时差：该工作在不影响总工期情况下所具有的机动时间。

通过前面计算节点的最早和最迟时间，可以先确定工作的最早开始时间和最迟完成时间，根据工作持续时间，计算出最早完成时间和最迟开始时间，以F工作为例，计算F工作的4个参数（以工作计算法标示）如下：注:EF=ES+工作持续时间LF=LS+工作持续时间接下来计算F工作的总时差TF，在工作计算法中，总时差TF=LS-ES或LF-EF，在节点计算法，总时差TF可以紧后工作的最迟时间-本工作的最早完成时间，或者是紧后工作最迟时间-最早时间，以F工作为例计算它的TF：接下来计算F工作的自由时差FF，根据定义：该工作在不影响其紧后工作最早开始时间的情况下所具有的机动时间，自由时差FF=紧后工作最早（或最小）开始时间-本工作最早完成时间ES，以F工作为例，F的紧后工作为G和H，G工作的最早开始时间为10（即4节点的最早时间），H工作的最早开始时间为11（即5节点的最早时间），G工作的时间最小，所以F的自由时差FF=G工作的最早开始时间ES-F工作的最早完成时间EF：最后计算所有工作的时间参数如图：A：挖基坑。

B：垫层C：挖方D：填方：E:挡土墙F：填方G：挖方H填方通过上图我们得知：（1）关键线路为1－3－5－6，计算工期为16个月。

（2）当计划工期=计算工期时，关键工作的总时差和自由时差为0，即总时差为0的工作就是关键工作，当工作的总时差为0时，其自由时差必然为0.（3）当计划工期≠计算工期时，总时差最小的工作为关键工作。

总结：以前一直学的是工作计算法，其计算复杂且容易出错，较耗时间，本次运用节点计算法和工作计算法优点的进行综合，使更容易掌握和提高计算准确度，为后面的工期优化调整铺垫基础。

双代号网络图时间参数的计算1、图上计算时间节点最早时间ET ：→0②→2，③→3，④→5，⑤→6，⑥→92、图上计算节点最迟时间LT ：注:无规定工期者，终点节点的最迟时间等于终点节点最早时间。

则有 ⑥→9，⑤→6，④→6，③→3，②→3，①→0，3、图上计算工作最早开始时间ES ：等于该工作左节点的最早时间“标于本前线上方第一行第一格内”。

4、图上计算工作最早结束时间EF ：等于该工作最早开始时间＋本工作作业时间之和。

5、图上计算工作最迟结束时间LF ：为该工作右节点6、图上计算工作最迟开始时间LS ：=业时间。

7、图上计算公共时差PF －“标注在（左）（右）节点上方”。

紧前或紧后公共时差=紧前（紧后）节点最迟时间－紧前（紧后）节点最早时间。

8、图上计算自由时差FF ：自由时差=本道工作右节点最早时间－左节点最早时间－本道工作作业时间9、图上计算独立时差IF （与自由时差只选择其中一个）。

独立时差=业时间10、图上计算总时差TF ： 总时差=该工作的最迟开始时间－最早开始时间.11、关键线路：总时差为零的工作为关键工作，双线连成关键线路。

TF左+ 本工作时间右 - 本工作时间- 本工作时间右根据下列表所示各施工过程在各施工段上的流水节拍组织流水施工。

答：1、各施工过程流水节拍累加值；一、3，5，8，10二、4，7，11，15三、2，6，8，11四、3，5，8，102、错位相减，取大值，确定流水节拍3，5，8，10，0 4，7，11，15，0 —）0，4，7，11，15 －）0，2，6，8，11 3，1，1，-1，-15 4，5，5，7，-11 K1=3 K2=72，6，8，11，0－）0，3，5， 8，102，3，3，3，-10K3=3m3、计算工期：T=∑ki+∑t nj =(3+7+3)+(3,2,3,2)=23(天)m j=14、安排进度表：。

建筑工程双代号网络图是应用较为普遍的一种网络计划形式.它是以箭线及其两端节点的编号表示工作的网络图。

双代号网络图中的计算主要有六个时间参数:ES：最早开始时间，指各项工作紧前工作全部完成后，本工作最有可能开始的时刻；EF:最早完成时间,指各项紧前工作全部完成后,本工作有可能完成的最早时刻LF：最迟完成时间,不影响整个网络计划工期完成的前提下，本工作的最迟完成时间；LS：最迟开始时间，指不影响整个网络计划工期完成的前提下，本工作最迟开始时间;TF：总时差，指不影响计划工期的前提下，本工作可以利用的机动时间；FF：自由时差，不影响紧后工作最早开始的前提下，本工作可以利用的机动时间.双代号网络图时间参数的计算一般采用图上计算法。

下面用例题进行讲解.例题：试计算下面双代号网络图中,求工作C的总时差？早时间计算：ES,如果该工作与开始节点相连,最早开始时间为0，即A的最早开始时间ES=0；EF，最早结束时间等于该工作的最早开始+持续时间，即A的最早结束EF为0+5=5；如果工作有紧前工作的时候,最早开始等于紧前工作的最早结束取大值，即B的最早开始FS=5，同理最早结束EF为5+6=11，而E工作的最早开始ES为B、C工作最早结束（11、8)取大值为11。

最迟完成时间计算：LF,从最后节点开始算起也就是自右向左。

如果该工作与结束节点相连,最迟完成时间为计算工期23,即F的最迟结束时间LF=23；中间工作最迟完成时间等于紧后工作的最迟完成时间减去紧后工作的持续时间.如果工作有紧后工作，最迟完成时间等于紧后工作最迟开始时间取小值.LS，最迟开始时间等于最迟结束时间减去持续时间，即LS=LF—D；时差计算: FF，自由时差=（紧后工作的ES—本工作的EF);TF，总时差=（紧后工作的LS—本工作的ES）或者=（紧后工作的LF-本工作的EF)。

该题解析:则C工作的总时差为3。

双代号网络图六个时间参数的简易计算方法一.菲常有用的耍点：(这点对六时參敷的计算尊常用用) 茨储线陆上郴邻匸作的时何刪編为咨.Ilfl由时養■总时魁「显迟开始尉何一最早开始时何(min) 关fit工作：总时差最小的工作-•殿迟完圾尉的一虽早完成时刨(min) 在网络计划中.if tt EWfttttK终点节点的«V*r«时何的虽人位二・双代号网络图六时参数总结的计簣步樺(比书上简小多了):jonq 巾0诩g址迟开始时刨LS总时签)A , B »总时菱最甲左成时糾EF足迟完成的何LI-自由时菱r A>自山时畫任何一个I作总时疋二自由时％F1由时於S F各时何何隔的卑屈似題次序: ＜过秤步*->1. A上再做A.2. 做的力向从超始工作往结束工作方问：3. 尿点的卜一个的/\ t = Hll一个的A •:片诰到乡折向时.娶1R数值人的A.步績二1. B,再做B R2. 做的方向从給束点召”始点3. 综束点B ,=T （爲掘的总时何=他束I什“点中2只的A I）结束点B ■•IM过秤«时何）4. B ,=|»一个的B I.（这屮.的询一个足从终点起h的）: £駅蕊麻。

為M 的B」.步環三*总対）：=B i—A >=B F—A >如柴不郴等.体谄J上韓信了步9W1rd Ai 小的）AIM A>例：當麻EfVAtff9|flnft小（tt9・Lf ? =9-9 （木IF 的 A ♦）=0总结起来四句话：1. AiVHM从超点开«T・用3开始=當河劇MS束的maxflL2. hi迟尉何总终点开始.J3迟完成=獗麻啟迟开始的min (th 3・总H必.0迟一«V：4.门由时签=緊麻圮V开始的min (ft-M"开始tt：总时X:=(llll时怎+緊后总的刀的min {ft关于计算双代号网络图的题目用图上计算法计算如图所示双代号网络图的各项时间参数（六时标注）确定关键路线、关键工作和总工期注：其中工作F的最迟完成时间为计算工期17其自由时差为17-12=5 （计算工期-F的最早完成时间，因F后没有紧后工作了；H后也没有紧后工作了）双代号网络图是应用较为普遍的一种网络计划形式。

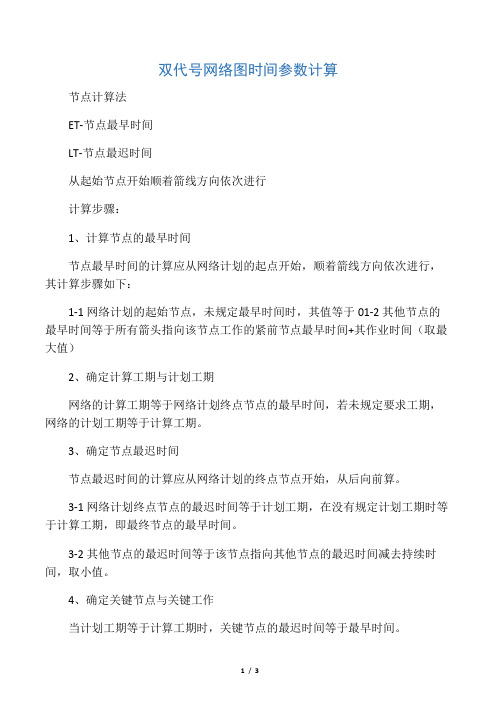

双代号网络图时间参数计算节点计算法ET-节点最早时间LT-节点最迟时间从起始节点开始顺着箭线方向依次进行计算步骤：1、计算节点的最早时间节点最早时间的计算应从网络计划的起点开始，顺着箭线方向依次进行，其计算步骤如下：1-1网络计划的起始节点，未规定最早时间时，其值等于01-2其他节点的最早时间等于所有箭头指向该节点工作的紧前节点最早时间+其作业时间（取最大值）2、确定计算工期与计划工期网络的计算工期等于网络计划终点节点的最早时间，若未规定要求工期，网络的计划工期等于计算工期。

3、确定节点最迟时间节点最迟时间的计算应从网络计划的终点节点开始，从后向前算。

3-1网络计划终点节点的最迟时间等于计划工期，在没有规定计划工期时等于计算工期，即最终节点的最早时间。

3-2其他节点的最迟时间等于该节点指向其他节点的最迟时间减去持续时间，取小值。

4、确定关键节点与关键工作当计划工期等于计算工期时，关键节点的最迟时间等于最早时间。

5、确定关键工作关键工作两端的节点必为关键节点，但两端为关键节点的工作不一定是关键工作。

当计划工期等于计算工期时，利用关键节点来判定关键工作必须满足紧前节点的最早时间+持续时间=紧后节点最早时间或紧前节点的最迟时间+持续时间=紧后节点最迟时间二、已知节点参数求工作参数（六大参数）最早开始ES，最早完成EF、最迟开始LS、最迟完成LF、总时差TF 自有时差FF计算步骤：1、求最早开始时间某工作最早开始时间ES=其紧前节点的最早时间ET12、求最早完成时间某工作最早完成时间EF=其紧前节点的最早时间ET1+该工作持续时间D3、求最迟完成时间某工作最迟开始时间LS=其紧后节点的最迟时间LT24、求最迟开始时间某工作最迟完成时间LF=其紧后节点最迟时间LT2-该工作持续时间D5、求总时差某工作总时差TF=该工作紧后节点最迟时间LT 2-该工作紧前节点的最早时间ET1-该工作持续时间D6、求自有时差某工作自由时差FF=该工作紧后节点最迟时间LT 2-该工作紧前节点最迟时间LT1-该工作持续工期D。

关于计算双代号网络图的题目用图上计算法计算如图所示双代号网络图的各项时间参数（六时标注）确定关键路线、关键工作和总工期。

注：其中工作F的最迟完成时间为计算工期17 其自由时差为17-12=5（计算工期-F的最早完成时间，因F后没有紧后工作了；H后也没有紧后工作了）双代号网络图是应用较为普遍的一种网络计划形式。

它是以箭线及其两端节点的编号表示工作的网络图。

双代号网络图中的计算主要有六个时间参数：ES：最早开始时间，指各项工作紧前工作全部完成后，本工作最有可能开始的时刻；EF：最早完成时间，指各项紧前工作全部完成后，本工作有可能完成的最早时刻LF：最迟完成时间，不影响整个网络计划工期完成的前提下，本工作的最迟完成时间；LS：最迟开始时间，指不影响整个网络计划工期完成的前提下，本工作最迟开始时间；TF：总时差，指不影响计划工期的前提下，本工作可以利用的机动时间；FF：自由时差，不影响紧后工作最早开始的前提下，本工作可以利用的机动时间。

双代号网络图时间参数的计算一般采用图上计算法。

下面用例题进行讲解。

例题：试计算下面双代号网络图中，求工作C的总时差？早时间计算：ES，如果该工作与开始节点相连，最早开始时间为0，即A的最早开始时间ES=0；EF，最早结束时间等于该工作的最早开始+持续时间，即A的最早结束EF为0+5=5；如果工作有紧前工作的时候，最早开始等于紧前工作的最早结束取大值，即B的最早开始FS=5，同理最早结束EF为5+6=11，而E工作的最早开始ES为B、C工作最早结束（11、8）取大值为11。

迟时间计算：LF，如果该工作与结束节点相连，最迟结束时间为计算工期23，即F的最迟结束时间LF=23；LS，最迟开始时间等于最迟结束时间减去持续时间，即LS=LF-D；如果工作有紧后工作，最迟结束时间等于紧后工作最迟开始时间取小值。

时差计算： FF，自由时差=（紧后工作的ES-本工作的EF）；TF，总时差=（紧后工作的LS-本工作的ES）或者=（紧后工作的LF-本工作的EF）。

双代号网络图六个时间参数的简易计算关于计算双代号网络图的题目用图上计算法计算如图所示双代号网络图的各项时间参数（六时标注）确定关键路线、关键工作和总工期。

注：其中工作F的最迟完成时间为计算工期17 其自由时差为17-12=5（计算工期-F的最早完成时间，因F后没有紧后工作了；H后也没有紧后工作了）双代号网络图是应用较为普遍的一种网络计划形式。

它是以箭线及其两端节点的编号表示工作的网络图。

双代号网络图中的计算主要有六个时间参数：ES：最早开始时间，指各项工作紧前工作全部完成后，本工作最有可能开始的时刻；EF：最早完成时间，指各项紧前工作全部完成后，本工作有可能完成的最早时刻LF：最迟完成时间，不影响整个网络计划工期完成的前提下，本工作的最迟完成时间；LS：最迟开始时间，指不影响整个网络计划工期完成的前提下，本工作最迟开始时间；TF：总时差，指不影响计划工期的前提下，本工作可以利用的机动时间；FF：自由时差，不影响紧后工作最早开始的前提下，本工作可以利用的机动时间。

双代号网络图时间参数的计算一般采用图上计算法。

下面用例题进行讲解。

例题：试计算下面双代号网络图中，求工作C的总时差？早时间计算：ES，如果该工作与开始节点相连，最早开始时间为0，即A的最早开始时间ES=0；EF，最早结束时间等于该工作的最早开始+持续时间，即A的最早结束EF为0+5=5；如果工作有紧前工作的时候，最早开始等于紧前工作的最早结束取大值，即B的最早开始FS=5，同理最早结束EF为5+6=11，而E 工作的最早开始ES为B、C工作最早结束（11、8）取大值为11。

迟时间计算：LF，如果该工作与结束节点相连，最迟结束时间为计算工期23，即F的最迟结束时间LF=23；LS，最迟开始时间等于最迟结束时间减去持续时间，即LS=LF-D；如果工作有紧后工作，最迟结束时间等于紧后工作最迟开始时间取小值。

时差计算： FF，自由时差=（紧后工作的ES-本工作的EF）；TF，总时差=（紧后工作的LS-本工作的ES）或者=（紧后工作的LF-本工作的EF）。

双代号网络计划时间参数的计算方法双代号网络计划时间参数的计算方法自认为对双代号网络图的知识掌握的差不多，也能够理解；只是在遇到这六个时间参数的时候，还是有些发怵，今天重新把这六个参数捋了捋，总结如下：1、最早开始时间、最早完成时间：从网络计划的起点节点开始，顺着箭头方向依次进行；以网络计划起点为开始节点的工作，当未规定其最早开始时间时，其最早开始时间为零；有多个紧前工作的工作，其最早开始时间等于其紧前工作最早完成时间的最大值。

2、最迟开始时间、最迟完成时间：从网络计划的终点节点开始，顺着箭头方向依次进行；以网络终点节点为完成节点的工作，其最迟完成时间等于网络计划的计划工期，即要先找出关键线路，求出计划总工期作为最后一项工作的最迟完成时间；有多个紧后工作的工作，其最迟完成时间等于其紧后工作最迟开始时间的最小值。

3、总时差：不影响总工期的时差，等于该工作最迟完成时间与最早完成时间之差，或该工作最迟开始时间与最早开始时间之差；总时差最小的工作为关键工作，当网络计划的计划工期等于计算工期时，总时差为零的工作就是关键工作；同一条线路上的总时差相等（同一条线路都可以共用的时间，谁用了是谁的，不影响总工期）。

4、自由时差不影响紧后工作的时间；对于有多个紧后工作的工作，其自由时差等于本工作之紧后工作最早开始时间-本工作最早完成时间所得之差的最小值；无紧后工作的工作，也就是以网络计划重点节点为完成节点的工作，其自由时差等于计划工期与本工作最早完成时间之差；对于网络计划中以重点节点为完成节点的工作，其自由时差与总时差相等；只有一项紧前工作的紧前工作，该紧前工作的自由时差为0；自由时差小于等于总时差，总时差为零自由时差必为0。

呵呵，本来想用通俗的语言解释一下，可写下来还是有点绕，我觉得这东西贵在理解，好像只是专家们为了考试罗列了一些概念，把简单的问题弄复杂了；没办法为了考试，慢慢理解吧。

二、搭接网络计划时间参数的计算单代号搭接网络计划时间参数的计算与前述单代号网络计划和双代号网络计划时间参数的计算原理基本相同。
