双代号网络计划时间参数计算教材

关于计算双代号网络图的题目用图上计算法计算如图所示双代号网络图的各项时间参数（六时标注）确定关键路线、关键工作和总工期。

注：其中工作F的最迟完成时间为计算工期17 其自由时差为17-12=5（计算工期-F的最早完成时间，因F后没有紧后工作了；H后也没有紧后工作了）双代号网络图是应用较为普遍的一种网络计划形式。

它是以箭线及其两端节点的编号表示工作的网络图。

双代号网络图中的计算主要有六个时间参数：ES：最早开始时间，指各项工作紧前工作全部完成后，本工作最有可能开始的时刻；EF：最早完成时间，指各项紧前工作全部完成后，本工作有可能完成的最早时刻LF：最迟完成时间，不影响整个网络计划工期完成的前提下，本工作的最迟完成时间；LS：最迟开始时间，指不影响整个网络计划工期完成的前提下，本工作最迟开始时间；TF：总时差，指不影响计划工期的前提下，本工作可以利用的机动时间；FF：自由时差，不影响紧后工作最早开始的前提下，本工作可以利用的机动时间。

双代号网络图时间参数的计算一般采用图上计算法。

下面用例题进行讲解。

例题：试计算下面双代号网络图中，求工作C的总时差？早时间计算：ES，如果该工作与开始节点相连，最早开始时间为0，即A的最早开始时间ES=0；EF，最早结束时间等于该工作的最早开始+持续时间，即A的最早结束EF为0+5=5；如果工作有紧前工作的时候，最早开始等于紧前工作的最早结束取大值，即B的最早开始FS=5，同理最早结束EF为5+6=11，而E工作的最早开始ES为B、C工作最早结束（11、8）取大值为11。

迟时间计算：LF，如果该工作与结束节点相连，最迟结束时间为计算工期23，即F的最迟结束时间LF=23；LS，最迟开始时间等于最迟结束时间减去持续时间，即LS=LF-D；如果工作有紧后工作，最迟结束时间等于紧后工作最迟开始时间取小值。

时差计算： FF，自由时差=（紧后工作的ES-本工作的EF）；TF，总时差=（紧后工作的LS-本工作的ES）或者=（紧后工作的LF-本工作的EF）。

双代号网络图时间参数的计算一、网络计划的时间参数及符号二、工作计算法【例题】：根据表中逻辑关系，绘制双代号网络图，并采用工作计算法计算各工作的时间参数。

（一）工作的最早开始时间ES i-j--各紧前工作全部完成后，本工作可能开始的最早时刻。

（二）工作的最早完成时间EF i-j EF i-j ＝ES i-j + Di-j1．计算工期T c 等于一个网络计划关键线路所花的时间，即网络计划结束工作最早完成时间的最大值，即T c ＝max ｛EF i-n ｝2．当网络计划未规定要求工期T r 时， T p ＝T c3．当规定了要求工期T r 时，T c ≤T p ，T p ≤T r--各紧前工作全部完成后，本工作可能完成的最早时刻。

（三）工作最迟完成时间LF i-j1．结束工作的最迟完成时间LF i-j ＝T p2. 其他工作的最迟完成时间按“逆箭头相减，箭尾相碰取小值”计算。

--在不影响计划工期的前提下，该工作最迟必须完成的时刻。

（四）工作最迟开始时间LS i-jLS i-j ＝LF i-j －D i-j--在不影响计划工期的前提下，该工作最迟必须开始的时刻。

（五）工作的总时差TF i-jTF i-j ＝LS i-j －ES i-j 或TF i-j ＝LF i-j －EF i-j--在不影响计划工期的前提下，该工作存在的机动时间。

（六）自由时差FF i-jFF i-j ＝ES j-k －EF i-j--在不影响紧后工作最早开始时间的前提下，该工作存在的机动时间。

作业1：根据表中逻辑关系，绘制双代号网络图。

作业2：根据表中逻辑关系，绘制双代号网络图。

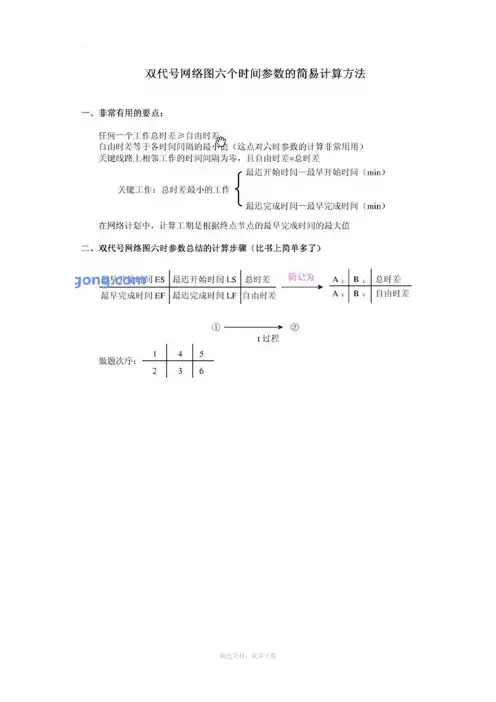

双代号网络图六个时间参数的简易计算方法
一、非常有用的要点：
任何一个工作总时差≥自由时差
自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用）关键线路上相邻工作的时间间隔为零，且自由时差=
总时差
关键工作：总时差最小的工作
最迟开始时间—最早开始时间（min ）
最迟完成时间—最早完成时间（min ）
在网络计划中，计算工期是根据终点节点的最早完成时间的最大值二、双代号网络图六时参数总结的计算步骤（比书上简单多了）
①
②
t 过程
步骤一：
1．A 上再做A 下
2．做的方向从起始工作往结束工作方向；
3．起点的A 上＝0，下一个的A 上＝前一个的A 下；当遇到多指向时，要取数值大的A
下
4．A 下=A 上+t 过程（时间）
步骤二：
1．B 下再做B 上
2．做的方向从结束点往开始点
3．结束点B 下=T （需要的总时间=结束工作节点中最大的A 下）
结束点B上=T-t过程（时间）
4．B下=前一个的B上（这里的前一个是从终点起算的）；遇到多指出去的时，取数值小的B上
B上=B下—t过程（时间）
步骤三：总时差=B上—A上=B下—A下
如果不相等，你就是算错了
步骤四：自由时差=紧后工作A上（取最小的）—本工作A下
例：
总结起来四句话：
1．最早时间从起点开始，最早开始＝紧前最早结束的max值；
2．最迟时间总终点开始，最迟完成＝紧后最迟开始的min值；
3．总时差＝最迟－最早；
4．自由时差＝紧后最早开始的min值－最早开始
注：总时差＝自由时差＋紧后总时差的min值。

双代号网络图6个时间参数简单计算方法双代号网络图（也称为双代号网）是一种用来表达工程项目或生产流程中各个活动之间的先后关系的工具。

它通过使用箭头来表示活动，箭头的方向表示活动的先后顺序，箭头上的时间参数表示活动的开始时间和持续时间。

在双代号网络图中，有六个重要的时间参数，分别是：最早开始时间（ES）、最早结束时间（EF）、最晚开始时间（LS）、最晚结束时间（LF）、总时差（TF）和自由时差（FF）。

1. 最早开始时间（Early Start，ES）：指一个活动可以开始的最早时间。

对于一个活动，它的最早开始时间等于它的前驱活动的最早结束时间（EF）。

2. 最早结束时间（Early Finish，EF）：指一个活动结束的最早时间。

对于一个活动，它的最早结束时间等于最早开始时间（ES）加上该活动的持续时间（D）。

3. 最晚开始时间（Late Start，LS）：指一个活动可以开始的最晚时间。

对于一个活动，它的最晚开始时间等于它的后继活动的最早开始时间（ES）减去该活动的持续时间（D）。

4. 最晚结束时间（Late Finish，LF）：指一个活动结束的最晚时间。

对于一个活动，它的最晚结束时间等于它的后继活动的最早开始时间（ES）减去15. 总时差（Total Float，TF）：指一个活动可以延迟的最长时间，而不会导致项目整体工期延长。

总时差等于最晚开始时间（LS）减去最早开始时间（ES），或等于最晚结束时间（LF）减去最早结束时间（EF）。

6. 自由时差（Free Float，FF）：指一个活动可以延迟的最长时间，而不会导致后续活动受到延迟的影响。

自由时差等于后继活动的最早开始时间（ES）减去该活动的最早结束时间（EF）减去1计算这六个时间参数的方法如下：1.计算最早开始时间（ES）和最早结束时间（EF）：根据箭头的方向，从左往右依次确定每个活动的最早开始时间和最早结束时间。

对于第一个活动，最早开始时间为0，最早结束时间为持续时间（D）。
