双代号网络图时间参数的计算精

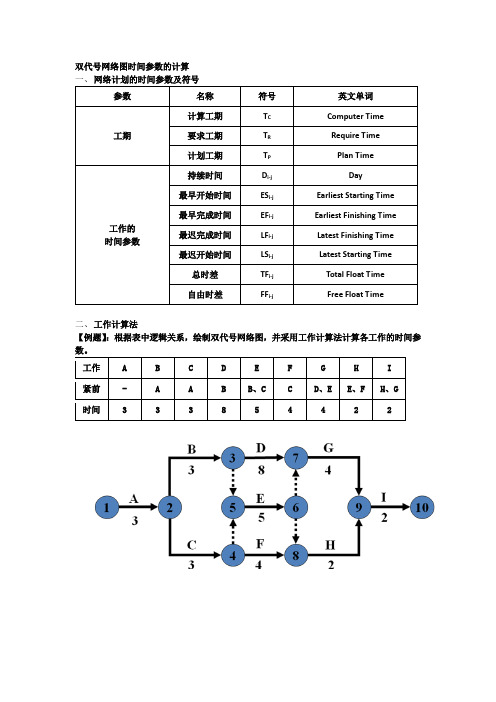

双代号网络图时间参数的计算一、网络计划的时间参数及符号参数名称符号英文单词工期计算工期T C Computer Time 要求工期T R Require Time 计划工期T P Plan Time工作的时间参数持续时间D i-j Day最早开始时间ES i-j Earliest Starting Time 最早完成时间EF i-j Earliest Finishing Time 最迟完成时间LF i-j Latest Finishing Time 最迟开始时间LS i-j Latest Starting Time 总时差TF i-j Total Float Time自由时差FF i-j Free Float Time二、工作计算法【例题】：根据表中逻辑关系，绘制双代号网络图，并采用工作计算法计算各工作的时间参数。

工作A B C D E F G H I紧前-A A B B、C C D、E E、F H、G时间333854422（一）工作的最早开始时间ES i-j--各紧前工作全部完成后，本工作可能开始的最早时刻。

（二）工作的最早完成时间EF i-jEF i-j＝ES i-j + D i-j1．计算工期T c等于一个网络计划关键线路所花的时间，即网络计划结束工作最早完成时间的最大值，即T c＝max｛EF i-n｝2．当网络计划未规定要求工期T r时，T p＝T c3．当规定了要求工期T r时，T c≤T p，T p≤T r--各紧前工作全部完成后，本工作可能完成的最早时刻。

（三）工作最迟完成时间LF i-j1．结束工作的最迟完成时间LF i-j＝T p2. 其他工作的最迟完成时间按“逆箭头相减，箭尾相碰取小值”计算。

--在不影响计划工期的前提下，该工作最迟必须完成的时刻。

（四）工作最迟开始时间LS i-jLS i-j＝LF i-j－D i-j--在不影响计划工期的前提下，该工作最迟必须开始的时刻。

双代号网络计划时间参数计算1.最早开始时间（ES）：是指一个活动在没有任何限制条件的情况下，可以开始的最早时间。

计算ES的方法是将该活动的所有前驱活动（即直接前置活动）的最早结束时间（EF）中的最大值加1、如果一个活动没有前驱活动，则其ES为12.最早结束时间（EF）：是指一个活动可以结束的最早时间。

计算EF的方法是将该活动的ES加上活动持续时间（D）。

3.最迟开始时间（LS）：是指一个活动在不影响后续活动的情况下，可以开始的最迟时间。

计算LS的方法是将该活动的所有后继活动（即直接后继活动）的最迟开始时间（LS）中的最小值减去活动持续时间（D）。

如果一个活动没有后继活动，则其LS等于LF减去持续时间（D）。

4.最迟结束时间（LF）：是指一个活动可以结束的最迟时间。

计算LF的方法是将该活动的LS减去15.总时差（TF）：是指一个活动可以延迟的时间。

计算TF的方法是将该活动的LF减去EF。

如果一个活动的TF为0，则表示该活动是关键活动，即项目进度的关键路径上的活动。

在计算双代号网络的时间参数时，需要先确定活动的依赖关系，并绘制双代号网络图。

然后按照上述方法计算每个活动的ES、EF、LS、LF和TF。

1.当一个活动有多个前驱活动时，需要选择最大的EF作为其ES。

同时，当一个活动有多个后继活动时，需要选择最小的LS作为其LF。

2.同样地，当一个活动的所有前驱活动具有相同的ES时，需要选择最大的EF作为该活动的ES。

当一个活动的所有后继活动具有相同的LS时，需要选择最小的LS作为该活动的LF。

3.当一个活动的ES等于EF时，说明该活动的前驱活动与其同时开始，即并行活动。

4.当一个活动的LS等于LF时，说明该活动的后继活动与其同时开始，即并行活动。

通过计算双代号网络的时间参数，项目经理可以确定项目关键路径以及每个活动的最早开始时间、最早结束时间、最迟开始时间、最迟结束时间和总时差，从而更好地控制和管理项目进度。

双代号网络图时间参数计算技巧从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②⏹一、非常有用的要点：⏹任何一个工作总时差≥自由时差⏹自由时差等于各时间间隔的最小值（这点对六时参数的计算非常有用）⏹关键线路上相邻工作的时间间隔为零，且自由时差=总时差⏹关键工作：总时差最小的工作⏹①最迟开始时间—最早开始时间（最小）⏹②最迟完成时间—最早完成时间（最小）⏹一、在网络计划中，计算工期是根据终点节点的最早完成时间的最大值⏹二、双代号网络图六时参数的计算步骤（比书上简单得多）⏹步骤一：⏹1、先计算A上再计算A下⏹2、计算从起始工作往结束工作方向⏹3、起点的A上=0，下一个的A上=前一个的A下，当遇到多指向（如4#点）时要取数值大的A下。

4、A下=A上+D(持续时间）⏹步骤二：⏹1、先计算B下再计算B上⏹2、计算从结束工作往起始工作方向⏹3、结束点B下=T（需要的总时间=结束工作节点中最大的A下）结束点B上=T-D（持续时间）⏹4、B下=前一个的B上（这里的前一个是从终点起算的）⏹4、B下=前一个的B上（这里的前一个是从终点起算的）遇到多指出去的时如1#点，取数值小的B上B上=B下—D（持续时间）⏹步骤三：总时差=B上-A上=B下-A下（如果不相等，你就是算错了）⏹步骤四：自由时差=紧后工作A上（取最小的）-本工作A下双代号时标网络图时间参数计算技巧双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

双代号时标网络图⏹1、关键线路⏹在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

⏹如图中①→②→⑥→⑧⏹2、时差计算⏹1）自由时差⏹双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

双代号网络图时间参数的计算一、网络计划的时间参数及符号二、工作计算法【例题】：根据表中逻辑关系，绘制双代号网络图，并采用工作计算法计算各工作的时间参数。

（一）工作的最早开始时间ES i-j--各紧前工作全部完成后，本工作可能开始的最早时刻。

（二）工作的最早完成时间EF i-j EF i-j ＝ES i-j + Di-j1．计算工期T c 等于一个网络计划关键线路所花的时间，即网络计划结束工作最早完成时间的最大值，即T c ＝max ｛EF i-n ｝2．当网络计划未规定要求工期T r 时， T p ＝T c3．当规定了要求工期T r 时，T c ≤T p ，T p ≤T r--各紧前工作全部完成后，本工作可能完成的最早时刻。

（三）工作最迟完成时间LF i-j1．结束工作的最迟完成时间LF i-j ＝T p2. 其他工作的最迟完成时间按“逆箭头相减，箭尾相碰取小值”计算。

--在不影响计划工期的前提下，该工作最迟必须完成的时刻。

（四）工作最迟开始时间LS i-jLS i-j ＝LF i-j －D i-j--在不影响计划工期的前提下，该工作最迟必须开始的时刻。

（五）工作的总时差TF i-jTF i-j ＝LS i-j －ES i-j 或TF i-j ＝LF i-j －EF i-j--在不影响计划工期的前提下，该工作存在的机动时间。

（六）自由时差FF i-jFF i-j ＝ES j-k －EF i-j--在不影响紧后工作最早开始时间的前提下，该工作存在的机动时间。

作业1：根据表中逻辑关系，绘制双代号网络图。

作业2：根据表中逻辑关系，绘制双代号网络图。

咸阳职业技术学院课堂授课计划教师（签名）：教研室审批：年月日3.5双代号网络图时间参数的计算计算方法：图上计算法、分析计算法、表上计算法、矩阵计算法、电算法等。

只讲解图上计算法。

1、双代号网络计划各项时间参数的分类及表示符号设有线路h→i→j→k：（1）节点的时间参数①节点的最早时间（TE）。

i）。

②节点的最迟时间（TLi（2）工作的时间参数①工作的持续时间（D）i，j）②工作的最早可能开始时间（ESi，j）③工作的最早可能完成时间（EFi，j④工作的最迟开始时间（LS）i，j）⑤工作的最迟完成时间（LFi，j⑥工作的总时差（TF）i，j）⑦工作的自由时差（FFi，j（3）网络计划的工期），由时间参数计算确定的工期，即关键线路的各项工作总①计算工期（TC持续时间。

②计划工期（T），根据计算工期和要求工期确定的工期。

P），指合同规定或业主要求、企业上级要求的工期。

③要求工期（Tr2、时间参数的计算时间参数在网络图上的表示方法：P60（图3-40）。

以下内容结合P61（图3-41）讲解：）：（1）节点最早时间（TEi（2）节点最迟时间（TLi）（3）工作的最早可能开始时间（ESi，j ）：ESi，j= TEi（4）工作的最早可能完成时间（EFi，j ）：EFi，j= TEi+ Di，j（5）工作的最迟完成时间（LFi，j ）：LFi，j= TLj（6）工作的最迟开始时间（LSi，j ）：LSi，j= LFi，j- Di，j= TLj- Di，j（7）工作的总时差（TFi，j）：它是指在不影响后续工作按照最迟必须开始时间开工的前提下，允许该工作推迟其最早可能开始时间或延长其持续时间的幅度。

TFi，j = TLj- TEi- Di，j= LFi，j- EFi，j= LSi，j- ESi，j（8）工作的自由时差（FFi，j）：它是指在不影响后续工作按照最早可能开始时间开工的前提下，允许该工作推迟其最早可能开始时间或延长其持续时间的幅度。
