双代号网络图六个参数计算方法(各实务专业通用)

双代号网络图六个时间参数的简易计算方法一.菲常有用的耍点：(这点对六时參敷的计算尊常用用) 茨储线陆上郴邻匸作的时何刪編为咨.Ilfl由时養■总时魁「显迟开始尉何一最早开始时何(min) 关fit工作：总时差最小的工作-•殿迟完圾尉的一虽早完成时刨(min) 在网络计划中.if tt EWfttttK终点节点的«V*r«时何的虽人位二・双代号网络图六时参数总结的计簣步樺(比书上简小多了):jonq 巾0诩g址迟开始时刨LS总时签)A , B »总时菱最甲左成时糾EF足迟完成的何LI-自由时菱r A>自山时畫任何一个I作总时疋二自由时％F1由时於S F各时何何隔的卑屈似題次序: ＜过秤步*->1. A上再做A.2. 做的力向从超始工作往结束工作方问：3. 尿点的卜一个的/\ t = Hll一个的A •:片诰到乡折向时.娶1R数值人的A.步績二1. B,再做B R2. 做的方向从給束点召”始点3. 综束点B ,=T （爲掘的总时何=他束I什“点中2只的A I）结束点B ■•IM过秤«时何）4. B ,=|»一个的B I.（这屮.的询一个足从终点起h的）: £駅蕊麻。

為M 的B」.步環三*总対）：=B i—A >=B F—A >如柴不郴等.体谄J上韓信了步9W1rd Ai 小的）AIM A>例：當麻EfVAtff9|flnft小（tt9・Lf ? =9-9 （木IF 的 A ♦）=0总结起来四句话：1. AiVHM从超点开«T・用3开始=當河劇MS束的maxflL2. hi迟尉何总终点开始.J3迟完成=獗麻啟迟开始的min (th 3・总H必.0迟一«V：4.门由时签=緊麻圮V开始的min (ft-M"开始tt：总时X:=(llll时怎+緊后总的刀的min {ft关于计算双代号网络图的题目用图上计算法计算如图所示双代号网络图的各项时间参数（六时标注）确定关键路线、关键工作和总工期注：其中工作F的最迟完成时间为计算工期17其自由时差为17-12=5 （计算工期-F的最早完成时间，因F后没有紧后工作了；H后也没有紧后工作了）双代号网络图是应用较为普遍的一种网络计划形式。

双代号网络图六个时间参数的简易计算方法之邯郸勺丸创作一、非常有用的要点：任何一个工作总时差≥自由时差自由时差即是各时间间隔的最小值（这点对六时参数的计算非经常使用用）关键线路上相邻工作的时间间隔为零, 且自由时差=总时差在网络计划中, 计算工期是根据终点节点的最早完成时间的最年夜值二、双代号网络图六时参数总结的计算步伐（比书上简单多了）①②t 过程步伐一：1．A 上再做A 下2．做的方向从起始工作往结束工作方向；关键工作：总时差最小的工作最迟开始时间—最早开始时间（min ）最迟完成时间—最早完成时间（min ）3．起点的A上＝0, 下一个的A上＝前一个的A下；当遇到多指向时, 要取数值年夜的A下A上4．A下=A上+t过程（时间）步伐二：1．B下再做B上2．做的方向从结束点往开始点3．结束点B下=T（需要的总时间=结束工作节点中最年夜的A下）结束点B上=T-t过程（时间）4．B下=前一个的B上（这里的前一个是从终点起算的）；遇到多指出去的时, 取数值小的B上B下tB上=B下—t过程（时间）步伐三：总时差=B上—A上=B下—A下如果不相等, 你就是算错了步伐四：自由时差=紧后工作A上（取最小的）—本工作A下例：6 8 2 * 9 11 2=0 13 15 2*11 12 114 15 1紧后工作A上有9和11取小值9,？=9-9（本工作的A下）=0总结起来四句话：1．最早时间从起点开始, 最早开始＝紧前最早结束的max 值；2．最迟时间总终点开始, 最迟完成＝紧后最迟开始的min 值；3．总时差＝最迟－最早；4．自由时差＝紧后最早开始的min值－最早开始注：总时差＝自由时差＋紧后总时差的min值。

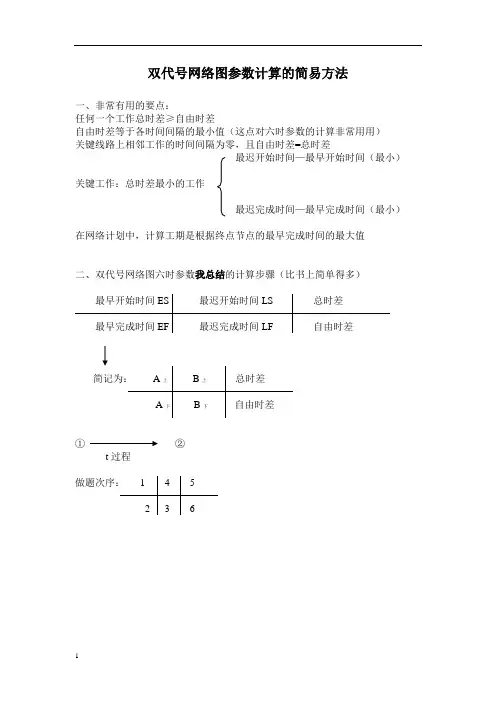

双代号网络图参数计算的简易方法一、非常有用的要点：任何一个工作总时差≥自由时差自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用）关键线路上相邻工作的时间间隔为零，且自由时差=总时差最迟开始时间—最早开始时间（最小）关键工作：总时差最小的工作最迟完成时间—最早完成时间（最小）在网络计划中，计算工期是根据终点节点的最早完成时间的最大值二、双代号网络图六时参数我总结的计算步骤（比书上简单得多）最早开始时间ES 最迟开始时间LS 总时差最早完成时间EF 最迟完成时间LF 自由时差简记为：A上B上总时差A下B下自由时差①②t过程做题次序： 1 4 52 3 61、A上再做A下2、的方向从起始工作往结束工作方向；3、起点的A上=0，下一个的A上=前一个的A下；当遇到多指向时，要取数值大的A下4、A下=A上+t过程（时间）步骤二：1、B下再做B上2、做的方向从结束点往开始点3、结束点B下=T（需要的总时间=结束工作节点中最大的A下）结束点B上=T-t过程（时间）4、B下=前一个的B上（这里的前一个是从终点起算的）遇到多指出去的时，取数值小的B上B上=B下—t过程（时间）步骤三：总时差=B上—A上=B下—A下如果不相等，你就是算错了自由时差=紧后工作A上（取最小的）—本工作A下例：是不是这样一来就简单得多？大家可以试一下，我在给单位同事培训时也是这么教的，大家都说好。

若有不正确之处也请指正。

双代号网络图六个时间参数的简易计算方法、非常有用的要点:任何一个工作总时差》自由时差自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用）关键线路上相邻工作的时间间隔为零，且自由时差=总时差「最迟开始时间一最早开始时间（min）关键工作：总时差最小的工作VL最迟完成时间一最早完成时间（min）在网络计划中，计算工期是根据终点节点的最早完成时间的最大值、双代号网络图六时参数总结的计算步骤（比书上简单多了）① -------------- > ②t过程步骤一：1. A上再做A下2 .做的方向从起始工作往结束工作方向；3. 起点的A上=0,下一个的A上二前一个的A下；当遇到多指向时，要取数值大的A下4. A下=人上+t过程（时间）步骤二：1. B下再做B上2. 做的方向从结束点往开始点3. 结束点B T=T（需要的总时间=结束工作节点中最大的A下）结束点B ±=T-t过程（时间）4. B下二前一个的B上（这里的前一个是从终点起算的）；遇到多指出去的时，取数值小的B 做题次序:上B上=B下一t过程（时间）步骤三：总时差=B上一A上=B下一A下如果不相等，你就是算错了步骤四：自由时差二紧后工作A上（取最小的）一本工作A下例：紧后工作A上有9和11取小值9,？=9-9 （本工作的A下）=0总结起来四句话:1. 最早时间从起点开始，最早开始=紧前最早结束的max值;2. 最迟时间总终点开始，最迟完成二紧后最迟开始的min值;3. 总时差=最迟一最早；4. 自由时差二紧后最早开始的min值一最早开始注：总时差=自由时差+紧后总时差的min值。

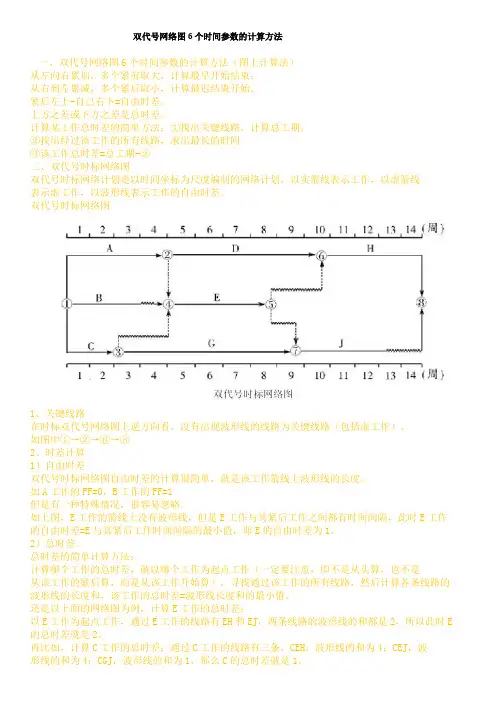

双代号网络图6个时间参数的计算方法一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

如图中①→②→⑥→⑧2、时差计算1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。

如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。

2）总时差。

总时差的简单计算方法：计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。

还是以上面的网络图为例，计算E工作的总时差：以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E 的总时差就是2。

再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

双代号时标网络计划六个时间参数计算简易方法在双代号时标网络计划中，有六个时间参数需要计算，分别为最早开始时间（ES）、最早结束时间（EF）、最晚开始时间（LS）、最晚结束时间（LF）、总时差（TF）和自由时差（FF）。

最早开始时间（ES）：一个活动可以开始执行的最早时间。

对于第一个活动来说，最早开始时间为0，对于后续活动来说，最早开始时间等于所有前驱活动的最早结束时间中最大的一个。

最早结束时间（EF）：一个活动可以结束执行的最早时间。

最早结束时间等于最早开始时间加上活动的持续时间。

最晚开始时间（LS）：一个活动可以开始执行的最晚时间。

最晚开始时间等于最晚结束时间减去活动的持续时间。

最晚结束时间（LF）：一个活动可以结束执行的最晚时间。

对于最后一个活动来说，最晚结束时间等于最早结束时间，对于前面的活动来说，最晚结束时间等于所有后继活动的最晚开始时间中最小的一个。

总时差（TF）：一个活动可以延迟的时间。

总时差等于最晚开始时间减去最早开始时间，或者最晚结束时间减去最早结束时间，两者结果是相同的。

自由时差（FF）：一个活动可以延迟的时间，而不影响整个项目的进度。

自由时差等于所有后继活动的最早开始时间减去当前活动的最早结束时间。

计算这六个时间参数的方法可以简化为以下几个步骤：1.确定项目活动的依赖关系，构建双代号时标网络计划。

2.从第一个活动开始，计算最早开始时间（ES）和最早结束时间（EF）。

-第一个活动的最早开始时间（ES）为0。

-对于后续活动，最早开始时间（ES）为所有前驱活动的最早结束时间中最大的一个，最早结束时间（EF）等于最早开始时间（ES）加上活动的持续时间。

3.从最后一个活动开始，计算最晚结束时间（LF）和最晚开始时间（LS）。

-最后一个活动的最晚结束时间（LF）等于最早结束时间（EF）。

-对于前面的活动，最晚结束时间（LF）等于所有后继活动的最早开始时间中最小的一个，最晚开始时间（LS）等于最晚结束时间（LF）减去活动的持续时间。

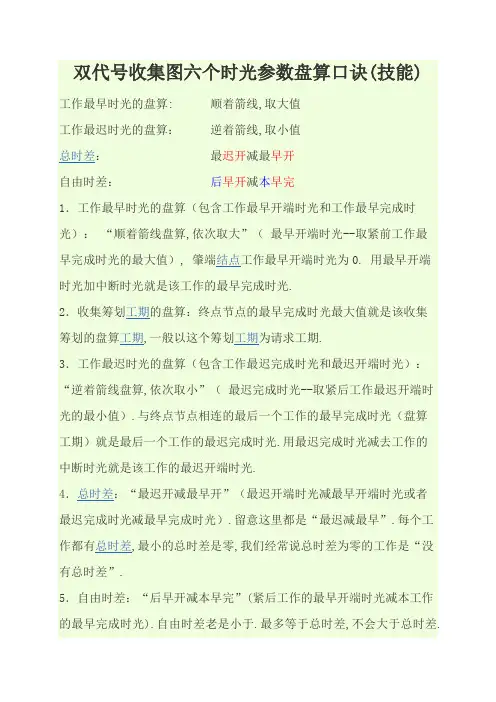

双代号收集图六个时光参数盘算口诀(技能)
工作最早时光的盘算: 顺着箭线,取大值
工作最迟时光的盘算：逆着箭线,取小值
总时差：最迟开减最早开
自由时差：后早开减本早完
1．工作最早时光的盘算（包含工作最早开端时光和工作最早完成时光）：“顺着箭线盘算,依次取大”（最早开端时光--取紧前工作最
早完成时光的最大值）, 肇端结点工作最早开端时光为0. 用最早开端时光加中断时光就是该工作的最早完成时光.
2．收集筹划工期的盘算：终点节点的最早完成时光最大值就是该收集
筹划的盘算工期,一般以这个筹划工期为请求工期.
3．工作最迟时光的盘算（包含工作最迟完成时光和最迟开端时光）：“逆着箭线盘算,依次取小”（最迟完成时光--取紧后工作最迟开端时光的最小值）.与终点节点相连的最后一个工作的最早完成时光（盘算
工期）就是最后一个工作的最迟完成时光.用最迟完成时光减去工作的
中断时光就是该工作的最迟开端时光.
4．总时差：“最迟开减最早开”（最迟开端时光减最早开端时光或者
最迟完成时光减最早完成时光）.留意这里都是“最迟减最早”.每个工作都有总时差,最小的总时差是零,我们经常说总时差为零的工作是“没有总时差”.
5．自由时差：“后早开减本早完”(紧后工作的最早开端时光减本工作的最早完成时光).自由时差老是小于.最多等于总时差,不会大于总时差.。

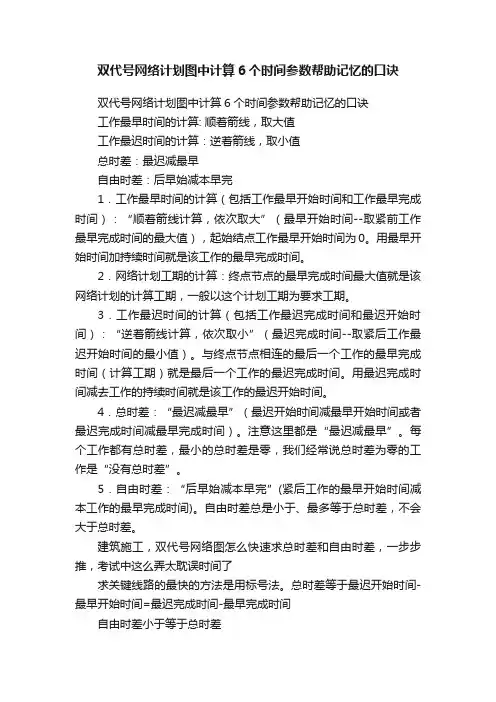

双代号网络计划图中计算6个时间参数帮助记忆的口诀双代号网络计划图中计算6个时间参数帮助记忆的口诀工作最早时间的计算: 顺着箭线，取大值工作最迟时间的计算：逆着箭线，取小值总时差：最迟减最早自由时差：后早始减本早完1．工作最早时间的计算（包括工作最早开始时间和工作最早完成时间）：“顺着箭线计算，依次取大”（最早开始时间--取紧前工作最早完成时间的最大值），起始结点工作最早开始时间为0。

用最早开始时间加持续时间就是该工作的最早完成时间。

2．网络计划工期的计算：终点节点的最早完成时间最大值就是该网络计划的计算工期，一般以这个计划工期为要求工期。

3．工作最迟时间的计算（包括工作最迟完成时间和最迟开始时间）：“逆着箭线计算，依次取小”（最迟完成时间--取紧后工作最迟开始时间的最小值）。

与终点节点相连的最后一个工作的最早完成时间（计算工期）就是最后一个工作的最迟完成时间。

用最迟完成时间减去工作的持续时间就是该工作的最迟开始时间。

4．总时差：“最迟减最早”（最迟开始时间减最早开始时间或者最迟完成时间减最早完成时间）。

注意这里都是“最迟减最早”。

每个工作都有总时差，最小的总时差是零，我们经常说总时差为零的工作是“没有总时差”。

5．自由时差：“后早始减本早完”(紧后工作的最早开始时间减本工作的最早完成时间)。

自由时差总是小于、最多等于总时差，不会大于总时差。

建筑施工，双代号网络图怎么快速求总时差和自由时差，一步步推，考试中这么弄太耽误时间了求关键线路的最快的方法是用标号法。

总时差等于最迟开始时间-最早开始时间=最迟完成时间-最早完成时间自由时差小于等于总时差自由时差等于紧后工作的最早开始时间减本工作的最早完成时间所得差值的最小值。

时标网络：计算哪个工作的总时差，就以哪个工作为起点工作，寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差双代号网络：计算哪个工作的总时差，就寻找通过该工作的所有线路，然后计算各条线路的长度和，与工期分别相减，其中的最小值就是该工作的总时差。

双代号网络图六个时间参数的简易计算方法之南宫帮珍创作一、非常有用的要点：任何一个工作总时差≥自由时差自由时差即是各时间间隔的最小值（这点对六时参数的计算非经常使用用）关键线路上相邻工作的时间间隔为零, 且自由时差=总时差在网络计划中, 计算工期是根据终点节点的最早完成时间的最年夜值二、双代号网络图六时参数总结的计算步伐（比书上简单多了）①②t 过程步伐一：1．A 上再做A 下2．做的方向从起始工作往结束工作方向；关键工作：总时差最小的工作最迟开始时间—最早开始时间（min ）最迟完成时间—最早完成时间（min ）3．起点的A上＝0, 下一个的A上＝前一个的A下；当遇到多指向时, 要取数值年夜的A下A上4．A下=A上+t过程（时间）步伐二：1．B下再做B上2．做的方向从结束点往开始点3．结束点B下=T（需要的总时间=结束工作节点中最年夜的A下）结束点B上=T-t过程（时间）4．B下=前一个的B上（这里的前一个是从终点起算的）；遇到多指出去的时, 取数值小的B上B下tB上=B下—t过程（时间）步伐三：总时差=B上—A上=B下—A下如果不相等, 你就是算错了步伐四：自由时差=紧后工作A上（取最小的）—本工作A下例：6 8 2 * 9 11 2=0 13 15 2*11 12 114 15 1紧后工作A上有9和11取小值9,？=9-9（本工作的A下）=0总结起来四句话：1．最早时间从起点开始, 最早开始＝紧前最早结束的max 值；2．最迟时间总终点开始, 最迟完成＝紧后最迟开始的min 值；3．总时差＝最迟－最早；4．自由时差＝紧后最早开始的min值－最早开始注：总时差＝自由时差＋紧后总时差的min值。

双代号网络图6个时间参数简单计算方法双代号网络图（也称为双代号网）是一种用来表达工程项目或生产流程中各个活动之间的先后关系的工具。

它通过使用箭头来表示活动，箭头的方向表示活动的先后顺序，箭头上的时间参数表示活动的开始时间和持续时间。

在双代号网络图中，有六个重要的时间参数，分别是：最早开始时间（ES）、最早结束时间（EF）、最晚开始时间（LS）、最晚结束时间（LF）、总时差（TF）和自由时差（FF）。

1. 最早开始时间（Early Start，ES）：指一个活动可以开始的最早时间。

对于一个活动，它的最早开始时间等于它的前驱活动的最早结束时间（EF）。

2. 最早结束时间（Early Finish，EF）：指一个活动结束的最早时间。

对于一个活动，它的最早结束时间等于最早开始时间（ES）加上该活动的持续时间（D）。

3. 最晚开始时间（Late Start，LS）：指一个活动可以开始的最晚时间。

对于一个活动，它的最晚开始时间等于它的后继活动的最早开始时间（ES）减去该活动的持续时间（D）。

4. 最晚结束时间（Late Finish，LF）：指一个活动结束的最晚时间。

对于一个活动，它的最晚结束时间等于它的后继活动的最早开始时间（ES）减去15. 总时差（Total Float，TF）：指一个活动可以延迟的最长时间，而不会导致项目整体工期延长。

总时差等于最晚开始时间（LS）减去最早开始时间（ES），或等于最晚结束时间（LF）减去最早结束时间（EF）。

6. 自由时差（Free Float，FF）：指一个活动可以延迟的最长时间，而不会导致后续活动受到延迟的影响。

自由时差等于后继活动的最早开始时间（ES）减去该活动的最早结束时间（EF）减去1计算这六个时间参数的方法如下：1.计算最早开始时间（ES）和最早结束时间（EF）：根据箭头的方向，从左往右依次确定每个活动的最早开始时间和最早结束时间。

对于第一个活动，最早开始时间为0，最早结束时间为持续时间（D）。
