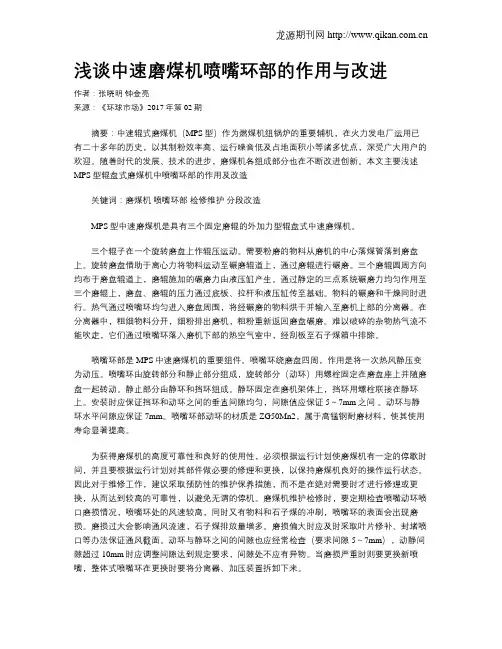

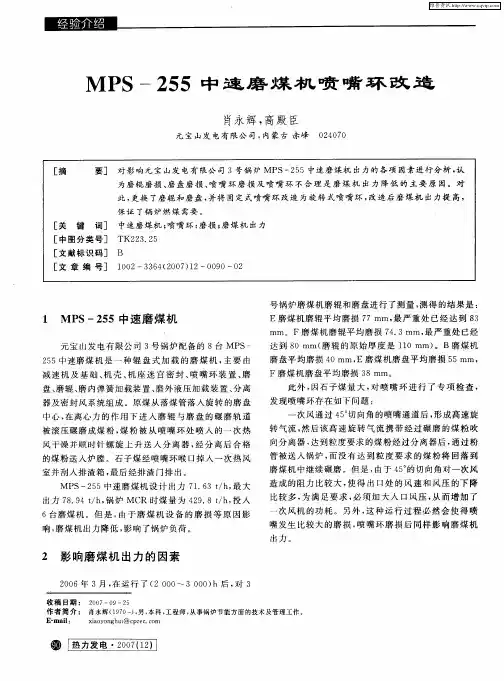

浅谈中速磨煤机喷嘴环部的作用与改进作者：张晓明钟金亮来源：《环球市场》2017年第02期摘要：中速辊式磨煤机（MPS型）作为燃煤机组锅炉的重要辅机，在火力发电厂运用已有二十多年的历史，以其制粉效率高、运行噪音低及占地面积小等诸多优点，深受广大用户的欢迎。

随着时代的发展、技术的进步，磨煤机各组成部分也在不断改进创新。

本文主要浅述MPS型辊盘式磨煤机中喷嘴环部的作用及改造关键词：磨煤机喷嘴环部检修维护分段改造MPS型中速磨煤机是具有三个固定磨辊的外加力型辊盘式中速磨煤机。

三个辊子在一个旋转磨盘上作辊压运动。

需要粉磨的物料从磨机的中心落煤管落到磨盘上。

旋转磨盘借助于离心力将物料运动至碾磨辊道上，通过磨辊进行碾磨。

三个磨辊圆周方向均布于磨盘辊道上，磨辊施加的碾磨力由液压缸产生。

通过静定的三点系统碾磨力均匀作用至三个磨辊上，磨盘、磨辊的压力通过底板、拉杆和液压缸传至基础。

物料的碾磨和干燥同时进行。

热气通过喷嘴环均匀进入磨盘周围，将经碾磨的物料烘干并输入至磨机上部的分离器。

在分离器中，粗细物料分开，细粉排出磨机，粗粉重新返回磨盘碾磨。

难以破碎的杂物热气流不能吹走，它们通过喷嘴环落入磨机下部的热空气室中，经刮板至石子煤箱中排除。

喷嘴环部是MPS中速磨煤机的重要组件。

喷嘴环绕磨盘四周，作用是将一次热风静压变为动压。

喷嘴环由旋转部分和静止部分组成，旋转部分（动环）用螺栓固定在磨盘座上并随磨盘一起转动。

静止部分由静环和挡环组成。

静环固定在磨机架体上，挡环用螺栓联接在静环上。

安装时应保证挡环和动环之间的垂直间隙均匀，间隙值应保证5～7mm之间。

动环与静环水平间隙应保证7mm。

喷嘴环部动环的材质是ZG50Mn2，属于高锰钢耐磨材料，使其使用寿命显著提高。

为获得磨煤机的高度可靠性和良好的使用性，必须根据运行计划使磨煤机有一定的停歇时间，并且要根据运行计划对其部件做必要的修理和更换，以保持磨煤机良好的操作运行状态。

因此对于维修工作，建议采取预防性的维护保养措施，而不是在绝对需要时才进行修理或更换，从而达到较高的可靠性，以避免无谓的停机。

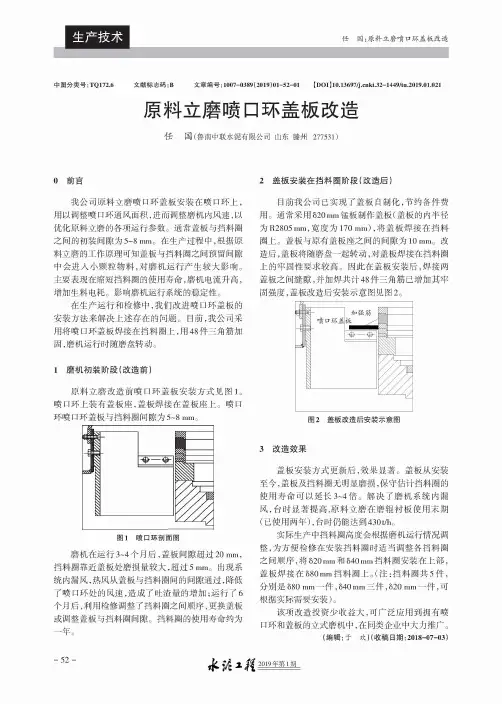

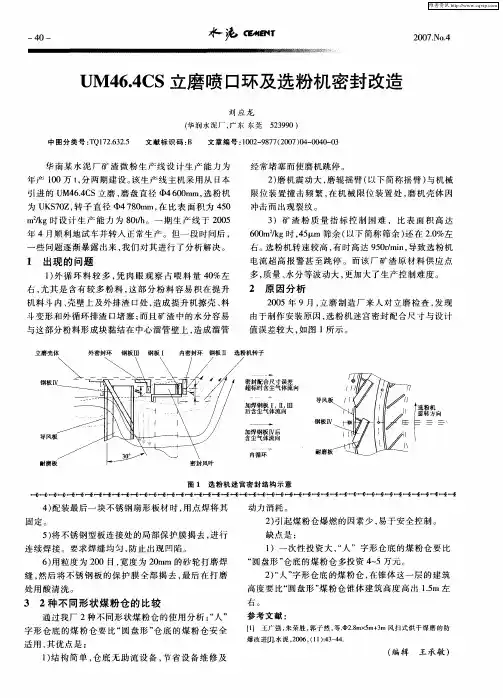

生产技术■任国：原料立磨喷口环盖板改造中图分类号：TQ172.6 文献标志码：（文章编号=1007-0389(2019)01-52-01 【D0I】10.13697/ki.32-14492u.2019.01.021原料立磨喷口环盖板改造任国（鲁南中联水泥有限公司山东滕州27753)0前言我公司原料立磨喷口环盖板安装在喷口环上，用以调整喷口环通风面积，进而调整磨机内风速，以 优化原料立磨的各项运行参数。

通常盖板与挡料圈之间的初装间隙为5~8 mm。

在生产过程中，根据原料立磨的工作原理可知盖板与挡料圈之间预留间隙中会进人小颗粒物料，对磨机运行产生较大影响。

主要表现在缩短挡料圈的使用寿命，磨机电流升高，增加生料电耗。

影响磨机运行系统的稳定性。

在生产运行和检修中，我们改进喷口环盖板的安装方法来解决上述存在的问题。

目前，我公司采用将喷口环盖板焊接在挡料圈上，用48件三角筋加固，磨机运行时随磨盘转动。

1磨机初装阶段(改造前）原料立磨改造前喷口环盖板安装方式见图1。

喷口环上装有盖板座，盖板焊接在盖板座上。

喷口环喷口环盖板与挡料圈间隙为5&mm。

磨机在运行3&个月后，盖板间隙超过20 mm，挡料圈靠近盖板处磨损量较大，超过5 mm。

出现系统内漏风，热风从盖板与挡料圈间的间隙通过，降低了喷口环处的风速，造成了吐渣量的增加；运行了 6 个月后，利用检修调整了挡料圈之间顺序，更换盖板或调整盖板与挡料圈间隙。

挡料圈的使用寿命约为一年。

2盖板安装在挡料圈阶段(改造后）目前我公司已实现了盖板自制化，节约备件费用。

通常米用820mm猛板制作盖板(盖板的内半径为R2805 mm,宽度为#0mm),将盖板焊接在挡料圈上。

盖板与原有盖板座之间的间隙为10 mm。

改造后，盖板将随磨盘一起转动，对盖板焊接在挡料圈上的牢固性要求较高。

因此在盖板安装后，焊接两盖板之间缝隙，并加焊共计48件三角筋已增加其牢固强度，盖板改造后安装示意图见图2。

600MW机组ZGM-113型中速磨煤机喷嘴环扩容改造摘要：褐煤内水分大，大量掺烧会导致磨煤机干燥出力不足，严重影响制粉系统的安全稳定运行。

通过对磨煤机喷嘴环进行改造，增大热一次风通流面积，不仅可以提高磨煤机干燥出力，同时磨煤机碾磨出力也明显增加，在满足锅炉大比例掺烧褐煤要求的同时还可降低制粉系统电耗，可为使用中速磨煤机掺烧褐煤的火电厂提供一定的借鉴。

关键词：ZGM113G型中速磨煤机；磨煤机出力；喷嘴环改造内蒙古京隆发电公司2×600MW亚临界直接空冷机组，采用中速磨煤机冷一次风正压直吹式制粉系统，磨煤机为北京电力设备总厂制造的ZGM113G中速辊式磨煤机，最大通风量为100.87 t/h，使用设计煤种标准出力为64.66 t/h =20% HGI=50，W Y=10%），每台炉配6台磨煤机，燃烧设计煤种时，5台运行，（R901台备用。

锅炉设计煤种为准格尔矿煤，校核煤种为晋北代表煤。

表1 设计和校核煤种的煤质及灰成分分析项目符号单位设计煤种校核煤种% 8.00 10.0全水分Mt% 1.32 1.68空气干燥基水分Mad收到基灰分A% 23.70 28.01ar% 19.56 15.04干燥无灰基挥发份Vdaf收到基碳C% 61.64 56.04ar% 2.97 2.65收到基氢Har% 0.99 0.90收到基氧Oar收到基氮N% 1.99 1.65ar% 0.71 0.75收到基全硫St.ar收到基低位发热量QMJ/kg 23.417 21.188net.ar变形温度DT ℃1280 1190软化温度ST ℃1400 1290流动温度FT ℃1450 1360哈氏可磨指数HGI 90 901概述ZGM113G磨煤机是一种中速辊盘式磨煤机，主要由减速机、筒体、磨盘、磨辊、分离器、液压加载装置、耐磨衬板等组成。

原煤从磨煤机落煤管落到磨盘上，在离心力作用下甩至碾磨滚道上，通过磨辊进行碾磨。

ZGM95型磨煤机喷嘴环堵塞原因分析及改造措施杨伟;杨颖;李晓鹏【摘要】丰镇发电厂3号-6号锅炉ZGM95型磨煤机存在喷嘴环堵塞、渣量大、出力不够、推力瓦温度高等问题,其中最严重的喷嘴环堵塞.经分析认为喷嘴环堵塞主要原因为喷嘴环结构不合理、材质不合格及喷嘴口气流不均匀等.对喷嘴进行改造,将原来的固定喷口改为能够随磨盘旋转的喷嘴.改造后,降低了喷嘴堵塞的故障率,提高了磨煤机出力;同时每台磨煤机每个大修周期可节约费用132 986元,节约电能量537 250 kWh,取得了较好的经济效益.【期刊名称】《内蒙古电力技术》【年(卷),期】2013(031)001【总页数】3页(P93-95)【关键词】ZGM95型中速磨煤机;喷嘴环堵塞;固定喷嘴;旋转喷嘴【作者】杨伟;杨颖;李晓鹏【作者单位】内蒙古丰镇发电厂,内蒙古丰镇012100【正文语种】中文【中图分类】TM621.21 设备简介丰镇发电厂3号—6号锅炉4台磨煤机均为ZGM95型中速辊盘式磨煤机，机组额定负荷下3台运行、1台备用。

磨煤机碾磨部分由转动的磨盘和3个滚动的磨辊组成。

磨煤机装配集中控制液压站及液压系统，同时装配压力润滑油系统、密封风系统及蒸汽消防装置各1套。

磨煤机喷嘴采用固定式顺时针方向旋转，与磨盘构成动静配合，径向间隙5 mm，轴向间隙5～10 mm。

一次风经磨煤机喷嘴吹出，在磨煤机内形成逆时针切向风。

较大的石块和杂质经喷嘴落入渣室后排出。

磨煤机主要技术参数见表1。

表1 磨煤机主要技术参数[1]出力/th-1磨盘直径/mm磨辊直径/mm磨盘转速/rmin-1 36～501900150026.52 运行中存在的问题丰镇发电厂3号—6号锅炉磨煤机在运行中存在喷嘴环堵塞、磨煤机渣量大、出力不够及推力瓦温度高等问题。

而且由于喷嘴环为固定式，一次风口处的喷嘴吹刷严重，大大缩短了喷嘴的使用寿命（为6000 h左右），资源浪费较大，同时还严重威胁设备的安全稳定运行。

ZGM123型磨煤机喷嘴环、密封装置改造简介一、目的：我公司两台锅炉配备磨煤机为北京电力设备厂生产的ZGM123型磨煤机，每台锅炉6台磨煤机，其喷嘴环型式为静止式。

制粉系统投运日期为2001年10月。

在制粉系统运行一段时间以后，通过几次磨煤机检查、大修，发现由于喷嘴环处于静止工作状态，造成靠一次风入口侧喷嘴磨损远远超过另一侧的磨损。

如果此时更换喷嘴环，势必会造成不必要的浪费。

磨煤机传动盘密封设计为磨煤机体内迷宫密封。

此制粉系统投运日期为2001年10月。

在制粉系统运行一段时间以后，由于迷宫密封内部石墨炭精环发生磨损，导致迷宫密封处漏风现象，严重影响制粉系统的运行和机组达标工作。

处理以上两个问题有一定的局限性，只有待磨煤机大修时将磨煤机上部分离器、内部压架、磨辊、传动盘、传动轭拆除后，才能进行更换喷嘴环或炭精环。

为解决以上问题，我公司通过对其它兄弟单位和设备生产厂家的调研和了解，认为解决此类问题解决此问题的有效办法是对喷嘴环工作方式进行改造，将静止型改为旋转型，即将旋转喷嘴环动环安装在磨盘托盘外侧并与托盘用螺栓把和紧固，静环固定在机壳上；对迷宫密封进行改造，将其磨煤机体内迷宫密封改为体外密封，这样，当石墨炭精环损坏时，不必等到磨煤机大修时即可在磨煤机停运时进行更换，极大的方便了设备的维护。

二、设备概述：1、设备简述本机组采用中速磨煤机正压直吹式制粉系统。

磨煤机为北京电力修造总厂生产的ZGM123型中速辊式磨煤机，由功率800KW电机驱动，通过三级减速器减速后输出转速23.2r/min。

磨盘上的三个磨辊是在磨盘和磨辊间煤粉摩擦阻力带动下绕自身轴线自转。

三个磨辊分别布置在间隔120度的位置上，碾磨由中央落煤管落到磨盘中的原煤，经碾磨的煤粉从磨盘上切向甩出，被一次风带至磨煤机顶部的分离器，经分离合格的的煤粉连同干燥介质形成风粉混合物经煤粉管道输送至燃烧器进入炉膛进行燃烧，不合格的煤粉返回磨煤机再次研磨。

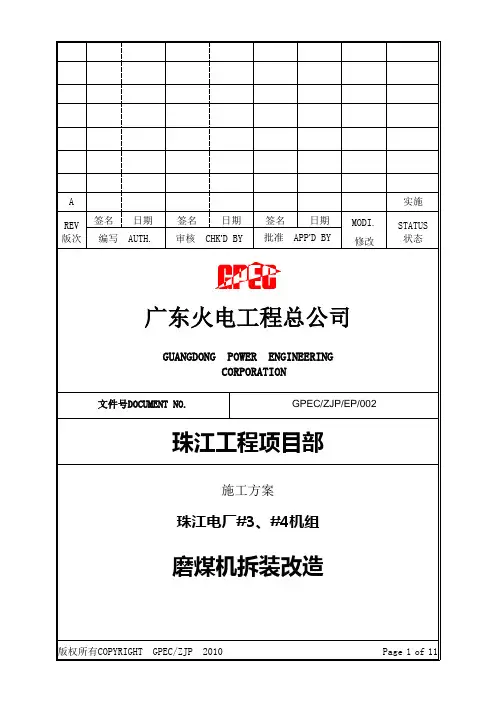

目录1工程概况 (3)2依据的图纸、文件及标准 (3)3作业准备要求及条件 (3)4施工过程关键的质量控制点 (4)5作业程序内容 (4)6验收质量标准 (14)7安全管理、文明施工及环境保护措施 (15)发文范围：（共份）归档夹类：夹号：（N为电子分发）本版文件于2011年月日开始实施。

批准人：1 工程概况珠江发电厂#3、4燃煤发电机组的锅炉制煤系统设备原两炉共十二台RP－783型中速磨煤机，是由上海重型机器厂配套设计制造生产。

拟在2011年度#3、4机组锅炉大修期间，参照设计院系统设备的改造设计图纸，将#3、4机组锅炉旧的十二台制粉系统设备拆除及其十二台磨的土建基础开挖、清走。

根据改型的#3、4机组锅炉制粉系统设备改造图纸的要求，重新补浇十二台磨煤机新混凝土基础，再安装新型的北京电力设备总厂配套设计制造生产的ZGM80G－III型磨煤机。

同时将两台旧的离心式密封风机拆除，改换为新的配套的离心式密封风机。

2 依据的图纸、文件及标准1) 《电力建设施工及验收技术规范》（锅炉机组篇）DL/T-5047-952) 《火电施工质量检验及评定标准》（锅炉篇）3) 《电力建设安全工作规程》DL5009.1-20024) 《北京电力设备厂磨煤机安装说明书》。

5) 《北京电力设备厂磨煤机图纸》。

6) 《锅炉房辅助设备安装图》。

7) 广东电力设计研究院提供的设计安装图纸。

3 作业准备要求及条件3.1 作业准备:1) 制粉系统设备的改造应设有充足的拆、装场地。

2) 现场准备临时电源盘，供设备系统改造拆、装用，电厂提供总的电源干线。

3) 施工电源及照明电源已安装合格的漏电保安器。

4) 进入制粉系统设备改造拆、装要用36V以下的行灯照明。

5) 按制粉系统设备改造拆、装设备摆放图将改造拆装场地地面上先铺一层彩条布,再铺一层胶皮板用围栏封闭，并悬挂警告牌。

6) 应配置足够的消防器材，准备好足够的枕木等其它物品。

7) 改造拆、装用的备品、备件、材料要摆放整齐。

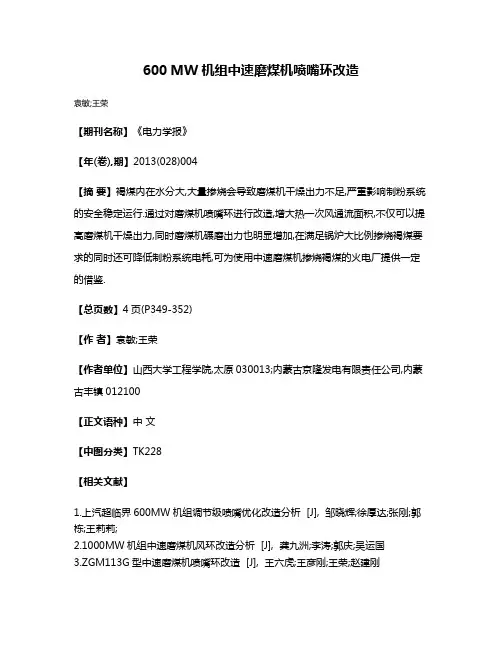

600 MW机组中速磨煤机喷嘴环改造
