【CN209587053U】一种立式回转驱动装置【专利】

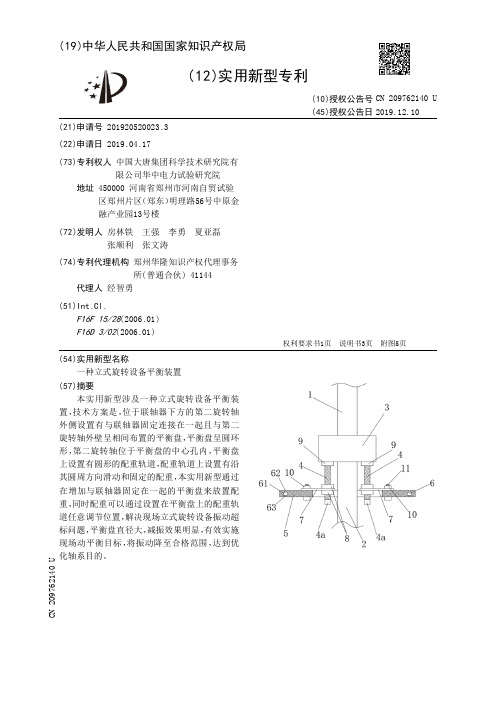

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920520023.3(22)申请日 2019.04.17(73)专利权人 中国大唐集团科学技术研究院有限公司华中电力试验研究院地址 450000 河南省郑州市河南自贸试验区郑州片区（郑东）明理路56号中原金融产业园13号楼(72)发明人 房林铁　王强　李勇　夏亚磊　张顺利　张文涛　(74)专利代理机构 郑州华隆知识产权代理事务所(普通合伙) 41144代理人 经智勇(51)Int.Cl.F16F 15/28(2006.01)F16D 3/02(2006.01)(54)实用新型名称一种立式旋转设备平衡装置(57)摘要本实用新型涉及一种立式旋转设备平衡装置，技术方案是，位于联轴器下方的第二旋转轴外侧设置有与联轴器固定连接在一起且与第二旋转轴外壁呈相间布置的平衡盘，平衡盘呈圆环形，第二旋转轴位于平衡盘的中心孔内，平衡盘上设置有圆形的配重轨道，配重轨道上设置有沿其圆周方向滑动和固定的配重，本实用新型通过在增加与联轴器固定在一起的平衡盘来放置配重，同时配重可以通过设置在平衡盘上的配重轨道任意调节位置，解决现场立式旋转设备振动超标问题，平衡盘直径大，减振效果明显，有效实施现场动平衡目标，将振动降至合格范围，达到优化轴系目的。

权利要求书1页 说明书3页 附图5页CN 209762140 U 2019.12.10C N 209762140U权　利　要　求　书1/1页CN 209762140 U1.一种立式旋转设备平衡装置，包括第一旋转轴(1)和第二旋转轴(2)，第一旋转轴(1)和第二旋转轴(2)通过联轴器(3)同轴连接在一起，且第一旋转轴(1)和第二旋转轴(2)的轴向均呈竖直方向设置，其特征在于，位于联轴器(3)下方的第二旋转轴(2)外侧设置有与联轴器(3)固定连接在一起且与第二旋转轴外壁呈相间布置的平衡盘(5)，平衡盘(5)呈圆环形，第二旋转轴(2)位于平衡盘(5)的中心孔(5a)内，平衡盘(5)上设置有圆形的配重轨道(6)，配重轨道(6)上设置有沿其圆周方向滑动和固定的配重(151)。

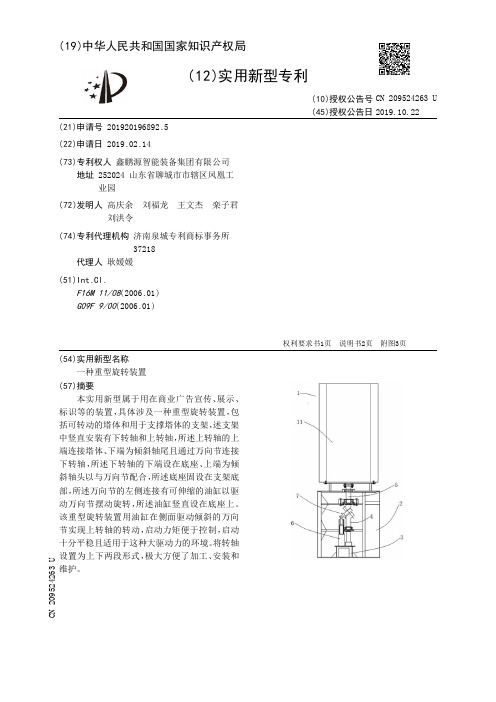

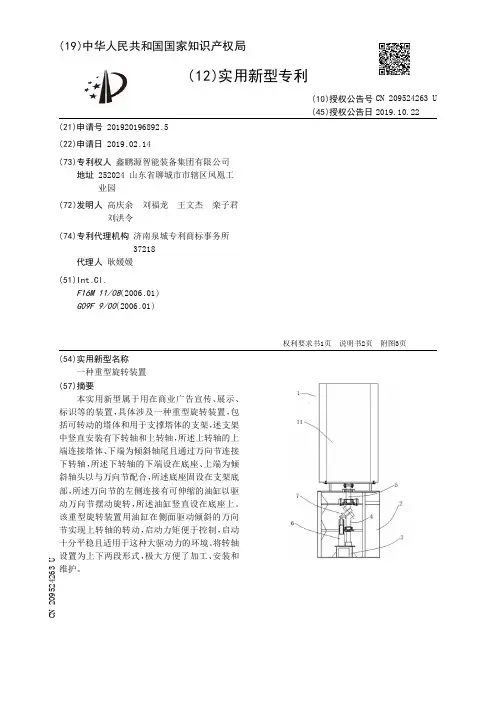

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920196892.5(22)申请日 2019.02.14(73)专利权人 鑫鹏源智能装备集团有限公司地址 252024 山东省聊城市市辖区凤凰工业园(72)发明人 高庆余　刘福龙　王文杰　栾子君　刘洪令　(74)专利代理机构 济南泉城专利商标事务所37218代理人 耿媛媛(51)Int.Cl.F16M 11/08(2006.01)G09F 9/00(2006.01)(54)实用新型名称一种重型旋转装置(57)摘要本实用新型属于用在商业广告宣传、展示、标识等的装置，具体涉及一种重型旋转装置，包括可转动的塔体和用于支撑塔体的支架，述支架中竖直安装有下转轴和上转轴，所述上转轴的上端连接塔体、下端为倾斜轴尾且通过万向节连接下转轴，所述下转轴的下端设在底座、上端为倾斜轴头以与万向节配合，所述底座固设在支架底部，所述万向节的左侧连接有可伸缩的油缸以驱动万向节摆动旋转，所述油缸竖直设在底座上。

该重型旋转装置用油缸在侧面驱动倾斜的万向节实现上转轴的转动，启动力矩便于控制，启动十分平稳且适用于这种大驱动力的环境。

将转轴设置为上下两段形式，极大方便了加工、安装和维护。

权利要求书1页 说明书2页 附图3页CN 209524263 U 2019.10.22C N 209524263U权　利　要　求　书1/1页CN 209524263 U1.一种重型旋转装置，包括可转动的塔体（1）和用于支撑塔体（1）的支架（2），其特征在于：所述支架（2）中竖直安装有下转轴（4）和上转轴（5），所述上转轴（5）的上端连接塔体（1）、下端为倾斜轴尾且通过万向节（7）连接下转轴（4），所述下转轴（4）的下端设在底座（3）、上端为倾斜轴头以与万向节（7）配合，所述底座（3）固设在支架（2）底部，所述万向节（7）与上下转轴（5、4）的连接轴所在轴线与竖直方向呈45°夹角的倾斜设置，所述万向节（7）的左侧连接有可伸缩的油缸（6）以驱动万向节（7）摆动旋转，所述油缸（6）竖直设在底座（3）上。

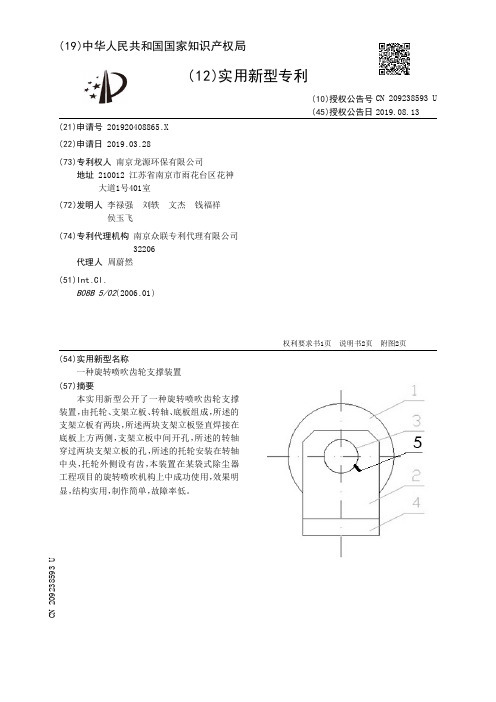

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920408865.X(22)申请日 2019.03.28(73)专利权人 南京龙源环保有限公司地址 210012 江苏省南京市雨花台区花神大道1号401室(72)发明人 李禄强　刘轶　文杰　钱福祥　侯玉飞　(74)专利代理机构 南京众联专利代理有限公司32206代理人 周蔚然(51)Int.Cl.B08B 5/02(2006.01)(54)实用新型名称一种旋转喷吹齿轮支撑装置(57)摘要本实用新型公开了一种旋转喷吹齿轮支撑装置，由托轮、支架立板、转轴、底板组成，所述的支架立板有两块，所述两块支架立板竖直焊接在底板上方两侧，支架立板中间开孔，所述的转轴穿过两块支架立板的孔，所述的托轮安装在转轴中央，托轮外侧设有齿，本装置在某袋式除尘器工程项目的旋转喷吹机构上中成功使用，效果明显，结构实用，制作简单，故障率低。

权利要求书1页 说明书2页 附图2页CN 209238593 U 2019.08.13C N 209238593U权　利　要　求　书1/1页CN 209238593 U1.一种旋转喷吹齿轮支撑装置，其特征在于：由托轮、支架立板、转轴、底板组成，所述的支架立板有两块，所述两块支架立板竖直焊接在底板上方两侧，支架立板中间开孔，所述的转轴穿过两块支架立板的孔，所述的托轮安装在转轴中央，托轮外侧设有齿。

2.根据权利要求1所述的一种旋转喷吹齿轮支撑装置，其特征在于：所述底板上设有安装孔。

3.根据权利要求1所述的一种旋转喷吹齿轮支撑装置，其特征在于：所述托轮高度高于支架立板高度。

4.根据权利要求1所述的一种旋转喷吹齿轮支撑装置，其特征在于：所述转轴与支架立板的孔接触处外侧设有止推销。

5.根据权利要求1所述的一种旋转喷吹齿轮支撑装置，其特征在于：所述齿为直齿。

2。

专利名称：一种液压回转动力装置专利类型：发明专利
发明人：胡亚斌,胡世璇
申请号：CN201710510734.8申请日：20170628
公开号：CN107420511A
公开日：
20171201
专利内容由知识产权出版社提供
摘要：本发明公开了一种液压回转动力装置，包括内部设有摆线液压马达总成、湿式制动器总成、减速器总成和动力输出轴的壳体总成，摆线液压马达总成的鼓形花键输出轴与湿式制动器总成的制动器花键齿轮花键连接，湿式制动器总成的制动活塞与弹簧挡板之间设有制动弹簧，从而形成装配间隙，壳体总成内靠近弹簧挡板处设有环形卡槽，环形卡槽内设有由拼接环段拼接构成的孔用挡圈，弹簧挡板靠近孔用挡圈的端面上设有适配在孔用挡圈内的定位柱，当弹簧挡板克服制动弹簧的弹力而贴靠制动活塞时，定位柱退出孔用挡圈，此时的拼接环段可径向移动而退出环形卡槽。

本发明方便安装使用，并降低系统的成本，同时提高孔用挡圈的抗压强度，并方便孔用挡圈的安装。

申请人：意宁液压股份有限公司
地址：315806 浙江省宁波市北仑区坝头西路288号
国籍：CN
代理机构：杭州杭诚专利事务所有限公司
代理人：尉伟敏
更多信息请下载全文后查看。

专利名称：一种回转式摇床驱动装置专利类型：实用新型专利
发明人：陈琪
申请号：CN202122216044.6
申请日：20210914
公开号：CN216654303U
公开日：
20220603
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种回转式摇床驱动装置，包括基座、底板、托板、驱动机构、主动回转机构和一组从动回转机构，所述底板通过立柱设置在基座上，驱动机构设置在底板上，托板位于底板的上侧，主动回转机构和从动回转机构均设置在底板和托板之间，且主动回转机构与驱动机构连接，从动回转机构设置在主动回转机构的外侧，主动回转机构和从动回转机构上均设有平衡片。

结构紧凑，占用的空间较小，驱动稳定，主动回转机构在驱动机构的带动下发生回转摆动，同时从动回转机构在托板的带动下发生协同摆动，保证托板上各个位置的摆动幅度保持一致，使得摇床内的不同位置的容器的试剂尽可能的溶解保持同步。

申请人：苏州培英实验设备有限公司
地址：215400 江苏省苏州市太仓市璜泾镇永乐开发区
国籍：CN
代理机构：苏州市方略专利代理事务所(普通合伙)
代理人：王克兰
更多信息请下载全文后查看。
