预应力混凝土屋架制作

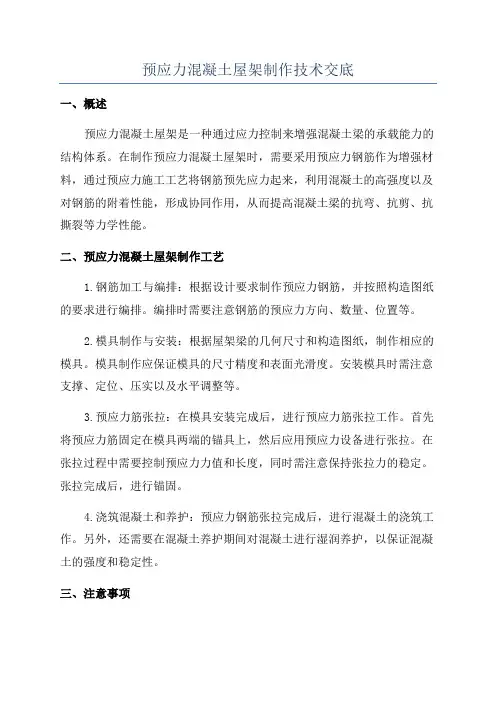

预应力混凝土屋架制作技术交底一、概述预应力混凝土屋架是一种通过应力控制来增强混凝土梁的承载能力的结构体系。

在制作预应力混凝土屋架时，需要采用预应力钢筋作为增强材料，通过预应力施工工艺将钢筋预先应力起来，利用混凝土的高强度以及对钢筋的附着性能，形成协同作用，从而提高混凝土梁的抗弯、抗剪、抗撕裂等力学性能。

二、预应力混凝土屋架制作工艺1.钢筋加工与编排：根据设计要求制作预应力钢筋，并按照构造图纸的要求进行编排。

编排时需要注意钢筋的预应力方向、数量、位置等。

2.模具制作与安装：根据屋架梁的几何尺寸和构造图纸，制作相应的模具。

模具制作应保证模具的尺寸精度和表面光滑度。

安装模具时需注意支撑、定位、压实以及水平调整等。

3.预应力筋张拉：在模具安装完成后，进行预应力筋张拉工作。

首先将预应力筋固定在模具两端的锚具上，然后应用预应力设备进行张拉。

在张拉过程中需要控制预应力力值和长度，同时需注意保持张拉力的稳定。

张拉完成后，进行锚固。

4.浇筑混凝土和养护：预应力钢筋张拉完成后，进行混凝土的浇筑工作。

另外，还需要在混凝土养护期间对混凝土进行湿润养护，以保证混凝土的强度和稳定性。

三、注意事项1.预应力钢筋的选用：预应力钢筋要求抗拉性能好，强度高，具有良好的延性和耐腐蚀性能。

常见的预应力钢筋有普通预应力钢筋、预应力钢束和预应力钢丝等。

2.模具的制作与安装：模具制作应严格按照设计要求进行，并确保模具的尺寸精度和表面光滑度。

模具安装时需进行支撑和定位，并且要保证模具的水平度和稳定性。

3.预应力筋张拉：预应力筋的张拉要根据设计要求进行，力值和长度控制要准确，并注意张拉力的稳定性。

张拉完成后需进行锚固，确保预应力钢筋与混凝土的协同工作。

4.混凝土浇筑和养护：混凝土浇筑前需要对模具进行检查，保证模具无杂质和损坏。

浇筑混凝土时要保证浇注均匀，避免产生孔洞或浆液分离。

养护期间需要进行湿润养护，避免混凝土干裂。

四、施工质量控制1.钢筋加工与编排：钢筋的加工要求符合相关规范要求，且钢筋的焊接和连接要牢固可靠。

上海白龙港污水处理有限公司施工方案审批表编号:BLG-K1-D-a4施工组织设计（方案）报审表工程名称：编号说明：本表适用于施工组织设计中的安全技术措施报审，专项施工方案报审或应急救援预案的报审。

目录1、工程概况 (4)2、编制依据 (4)3、施工工艺与方法 (4)4、预应力张拉与锚固体系与要求 (5)4.1、预应力张拉与锚固体系 (5)4.2、质量与技术要求 (5)5、可能出现的问题与处理方法 (8)6、安全措施管理 (9)7、现场管理机构 (10)8、应急预案 (10)1、工程概况2、编制依据1）《预应力混凝土折线形屋架》(04G415-1)2）《建筑施工手册》(第四版)3）《建筑工程施工质量验收规范》(中国建筑工业出版社) 3、施工工艺与方法:3.1、施工工艺流程工艺流程详见连续墙施工工艺流程图（如下图）。

3.2架现场放样，并制作底模、涂脱模剂。

绑扎、安装非预应力钢筋，并固定钢筋骨架（当与波纹管位置发生冲突时，应优先考虑波纹管），固定锚垫板与钢筋网片等。

校正波纹管的预应力孔道布设位置符合图集设计要求后，并经波纹管固定，浇筑混凝土并制作试块。

混凝土浇筑对其保温保湿养护，待同条件试块达到设计强度的75%以上时，即可按照图集与规范要求张拉预应力筋，张拉48小时内用42.5以上级别普通硅酸盐水泥浆液（水灰比采用：0.38~0.42）进行孔道灌浆。

吊装前切除外露残余有粘结预应力筋（保留20~30mm），吊装就位后，用与同强度等级的微膨胀细石混凝土进行封锚。

4、预应力张拉与锚固体系与要求4.1、预应力张拉与锚固体系1、预应力采用有粘结高强钢绞线Фj15.2（GB/T5223-95），预应力筋张拉参数：E j=1.95~2.00*105Mpa、f ptk=1860 Mpa、f con=1196.26 Mpa、бcon=0.643 f ptk、As=140mm2（1Фj15.24）。

2、预应力锚具张拉端及锚固端采用FIM15-4锚具（GB/T14370）或者采用STM15-4锚具（GB/T14370）。

预应力混凝土折线形屋架重力荷载标准值 -回复预应力混凝土折线形屋架是一种使用预应力钢筋的混凝土屋架结构。

它的设计需要考虑到各种荷载，特别是重力荷载。

在设计预应力混凝土折线形屋架时需要依据相关标准值进行计算。

接下来，本文将详细介绍预应力混凝土折线形屋架重力荷载标准值的计算方法。

1. 概述预应力混凝土折线形屋架在设计中需要考虑到荷载的种类和大小。

除了重力荷载外，还包括风荷载、地震荷载以及其他雪荷载等荷载。

重力荷载是由于上部结构和物体自身的重量而形成的荷载。

正确计算重力荷载是设计预应力混凝土折线形屋架的基础。

2. 重力荷载计算公式重力荷载 = Gk + Qk + SkGk为永久荷载，Qk为活荷载，Sk为附加荷载。

(1) 永久荷载 Gk永久荷载指长期作用于建筑结构上的荷载，如结构自重、建筑材料的自重、设备质量等。

由于它是永久性的荷载，因此在计算中需要采用较保守的取值。

根据《建筑结构荷载规范》(GB 50009-2012)中规定，各永久荷载标准值如下：a. 混凝土重量：24 KN/m3b. 砖和石材重量：18 KN/m3c. 钢结构重量：78.5KN/m3d. 土钉和锚杆：20KN/me. 埋地管线、暗洞：40KN/m2f. 地基承载力：1.0KN/m2g. 承受水压力：按设计值取a. 装修材料：1.0 KN/m2b. 施工设备：3.0 KN/m2c. 临时荷载：1.0 KN/m23. 结论在设计预应力混凝土折线形屋架时，需考虑到重力荷载的大小以及荷载类型。

根据建筑结构荷载规范中相关标准值，可以计算出永久荷载、活荷载和附加荷载，从而得到重力荷载。

在实际设计中，需要根据具体情况进行荷载计算和结构设计，以保证建筑结构安全可靠。

4. 重力荷载在预应力混凝土折线形屋架设计中的应用重力荷载在预应力混凝土折线形屋架设计中是非常重要的考虑因素。

设计师需要根据重力荷载的大小和类型来确定屋架的截面和构件的尺寸。

如果重力荷载计算不合理，会导致屋架结构的不稳定、变形或破坏，从而影响整个建筑的安全。

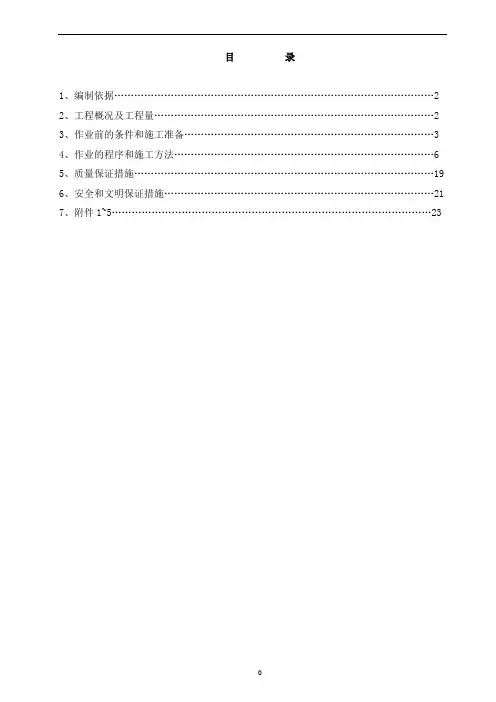

目录1、编制依据 (2)2、工程概况及工程量 (2)3、作业前的条件和施工准备 (3)4、作业的程序和施工方法 (6)5、质量保证措施 (19)6、安全和文明保证措施 (21)7、附件1~5 (23)1、编制依据1.1设计图纸及变更、图纸会审纪录1.1.1国家粮食储备局无锡科学院设计的散装平房仓24跨拱板屋架施工图纸；1.1.2设计交底及图纸会审纪录。

1.2规程、规范1.2.1《混凝土结构工程施工质量验收规范》（GB50204－2002）1.2.2《混凝土强度检验评定标准》（GBJ107－87）1.2.3《建筑结构工程施工工艺标准》（QCJJT-JS02-2004）1.2.4《建筑工程施工质量验收规范汇编》（建标[2002]212号）1.2.5 《冷轧带肋钢筋混凝土结构技术规程》（JGJ95-2003）1.2.6《预应力拱板屋架空中预制施工工艺》(ZL9617701.2) 专利技术及多项大跨度预应力钢筋拱板屋架空中制作、安装的施工经验进行编制。

2、工程概况及工程量2.1工程概况：2.1.1成都市粮油储备（物流）中心建设项目二标段共5幢平房仓组成，地处成都市青白江区弥牟镇火星村,单幢仓长108M；宽24M,A3型平面尺寸分别为3廒间3×36×24,仓房为砖混排架结构。

2.1.2预应力钢筋砼拱板屋盖是集承重、防水、隔热、顶棚等多功能板架合一的屋架体系，它由上、下弦薄壳板、肋梁、内隔板及斜拉筋等组成。

拱板跨度24m，单榀宽1.2m，下弦肋高200mm，肋宽100mm，板厚45mm；上弦肋高120mm、板厚45mm，上、下弦由隔板连接成整体，并且每块板下有四块埋件，代号为M-1与圈梁连接。

拱板上弦为二次抛物线，曲线方程为：Y=4FX（L-X）/L2，其公式中：L-跨度，F-矢高，F=L/10。

2.1.3 拱板混凝土强度等级C35；隔板砼C35；混凝土保护层厚度：上弦板为15mm，上弦肋梁25mm；下弦板和下弦肋梁均为20mm。

24m跨预应力混凝土折线形屋架施工摘要:介绍了24m跨预应力混凝土折线形屋架制作、张拉、灌浆、吊装施工方法。

关键词：构件制作张拉控制吊装施工1、工程概况仪陇国家粮库扩建工程位于仪陇国家粮库内，共分为1#、2#、3#、4#粮仓，仓库平面尺寸均为54m×24m，仓库采用后张法预应力混凝土折线形屋架，每栋仓8榀屋架，共32榀。

屋架长24m，本工程按照标准图集95G415(三) 、(八) 24m 跨预应力混凝土折线形屋架施工。

2、构件制作2.1 施工时为节省造价，控制工期，根据工程仓基础较深，回填土层厚的实际情况，决定首先将仓内场地碾压、夯实，并将混凝土垫层施工完毕，然后在仓内垫层上平卧叠浇生产屋架。

2.2 根据屋架95G415(三)图集规定，屋架采用平卧叠浇时，最多可叠浇四层。

因为每仓内有8榀屋架，故共分为两块预制场地，分别叠浇四榀。

屋架制作前在垫层上先放出屋架大样，放线时严格按图集所示屋架尺寸放样，各腹杆与上下弦交接点处均应放出大样，下弦起拱尺寸不得疏漏，然后严格按所放大样线做好胎模。

胎模主体采用砌砖，表面用水泥砂浆抹平、抹光，达到面层平整、光洁。

2.3 先按图集要求将屋架中部腹杆预制好，待强度达到70%时，方可运输和安装。

3、屋架制作3.1 施工顺序清理胎模→涂刷隔离层→安装钢筋骨架和预制的腹杆→安装模板→安装波纹管(预应力筋孔道)和芯管及预埋件→浇筑混凝土→抽拔芯管→清孔→养护。

3.2 屋架制作屋架预制除第一榀使用胎模外，从第二榀开始，下一榀的表面即是上一榀的底模。

3.2.1 安装钢筋骨架：钢筋加工、绑扎严格按图集尺寸施工，因为屋架钢筋含量较大，绑扎时须注意钢筋相对位置，防止错位。

3.2.2 模板安装：由于本工程屋架安装后表面直接刷涂料，模板经多方案(木模、木工板模内侧贴保丽板、竹胶模板)对比分析后，决定采用木工板模外贴保丽板模板。

屋架采用钢管做支撑，施工时反复核对尺寸、预留孔、预埋件位置。

**车间预应力砼屋架制作方案**车间厂房土建设计由我公司设计研究院设计。

其厂房的屋盖结构体系、 屋架采用了 95G415（七）21m 跨度预应力钢筋混凝土折线型屋架，由我公司下 面建安公司负责施工。

一、工程主要内容 本厂房设计中的主厂房横向轴线有 1 至 15 轴线、屋架共有 15 榀。

本屋架 为 21m 跨度，单跨厂房，承载能力选定为 5 级，厂房檐口为外天沟，带 6m 钢筋 混凝土天窗架或天窗端壁架，全部选用了 95G415（七）21m 跨标准预应力钢筋 混凝土屋架，型号是 YWJ21-5-Ba.d.e 型，屋架的抗震设防烈度要求为 6 度。

混 凝土的强度等级为 C50，每榀屋架的砼量为 3.797m3，屋架每榀重 9.493t，15 榀 屋架总的砼用量为 57m3。

每榀屋架的钢材用量为 790kg，钢筋的全部总用量为 11.85t。

原设计预应力钢筋采用了碳素钢丝方案，下弦截面尺寸为 240 宽×220 高， 4 孔直径 d50，每孔穿 13ΦS5，为高强冷拉钢丝，其标准设计强度 fptk=1570MPa， 采用一端张拉形式，每孔预应力筋张拉力 Ncon 为 280KN。

根据预应力屋架的实 际制作和使用情况，为了避免预应力筋在张拉时出现碳素钢丝因长短不齐、受 力不均被拉断的不利因素，确保张拉力的可靠性。

由施工单位提出，将预应力 钢筋改用钢绞线，下弦采用 2 孔 d50，每孔 4 根 Φ15.20 钢绞线，其标准强度级 别为 fptk=1720MPa，仍采用一端张拉形式，固定端和张拉端均采用 OVM15-4 型锚 具，每榀屋架采用 4 个，共需 OVM15-4 型锚具 60 套。

为了保证原预应力筋张拉 力数值不变，改为 2 孔后，每孔的预应力筋张拉力 Ncon 应为 280×2=560KN，屋 架下弦总预应力张拉值为 1120KN。

此方案经报有色设计研究院，已予以认可。

改为钢绞线 Φ15.2 后，每榀屋架需用钢绞线 172.44m，15 榀屋架共需钢绞 线约 2590m，重量为 2.59×1101=2852kg=2.852t。

预应力混凝土折线形屋架施工方案
1
3.1
施工组织设计／方案报审表
工程名称:江苏华昌原料结构调整技术改造项目编号: Ａ3.1－CNCEC3-01-
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

江苏省建设厅监制
1
中国化学工程第三建设有限公司
华昌化工原料结构调整项目 工程
预应力混凝土折线形屋架预制专项
施工方案( 措施)
方案类别 Ⅲ
会签: 批准: 审定: 审核:
编制:
№
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。

中化三建南通分公司( 张家港)
华昌化工项目经理部
12月16 日
1。

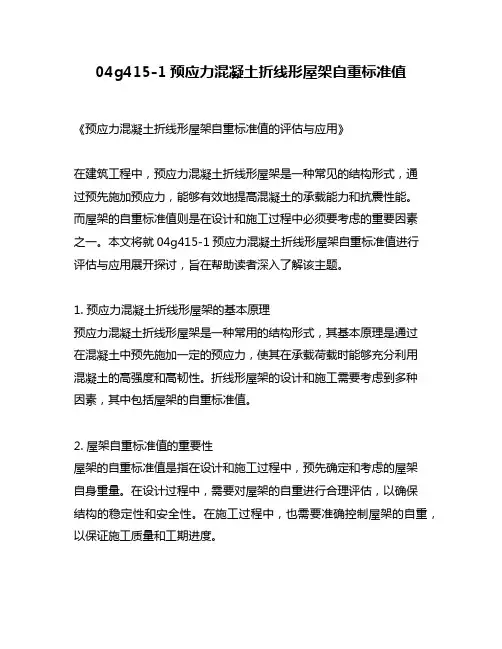

04g415-1预应力混凝土折线形屋架自重标准值《预应力混凝土折线形屋架自重标准值的评估与应用》在建筑工程中，预应力混凝土折线形屋架是一种常见的结构形式，通过预先施加预应力，能够有效地提高混凝土的承载能力和抗震性能。
