上海白龙港污水处理有限公司施工方案审批表编号:BLG-K1-D-a4施工组织设计（方案）报审表工程名称：编号说明：本表适用于施工组织设计中的安全技术措施报审，专项施工方案报审或应急救援预案的报审。
目录1、工程概况 (4)2、编制依据 (4)3、施工工艺与方法 (4)4、预应力张拉与锚固体系与要求 (5)4.1、预应力张拉与锚固体系 (5)4.2、质量与技术要求 (5)5、可能出现的问题与处理方法 (8)6、安全措施管理 (9)7、现场管理机构 (10)8、应急预案 (10)1、工程概况2、编制依据1）《预应力混凝土折线形屋架》(04G415-1)2）《建筑施工手册》(第四版)3）《建筑工程施工质量验收规范》(中国建筑工业出版社) 3、施工工艺与方法:3.1、施工工艺流程工艺流程详见连续墙施工工艺流程图（如下图）。
3.2架现场放样，并制作底模、涂脱模剂。
绑扎、安装非预应力钢筋，并固定钢筋骨架（当与波纹管位置发生冲突时，应优先考虑波纹管），固定锚垫板与钢筋网片等。
校正波纹管的预应力孔道布设位置符合图集设计要求后，并经波纹管固定，浇筑混凝土并制作试块。
混凝土浇筑对其保温保湿养护，待同条件试块达到设计强度的75%以上时，即可按照图集与规范要求张拉预应力筋，张拉48小时内用42.5以上级别普通硅酸盐水泥浆液（水灰比采用：0.38~0.42）进行孔道灌浆。
吊装前切除外露残余有粘结预应力筋（保留20~30mm），吊装就位后，用与同强度等级的微膨胀细石混凝土进行封锚。
4、预应力张拉与锚固体系与要求4.1、预应力张拉与锚固体系1、预应力采用有粘结高强钢绞线Фj15.2（GB/T5223-95），预应力筋张拉参数：E j=1.95~2.00*105Mpa、f ptk=1860 Mpa、f con=1196.26 Mpa、бcon=0.643 f ptk、As=140mm2（1Фj15.24）。
2、预应力锚具张拉端及锚固端采用FIM15-4锚具（GB/T14370）或者采用STM15-4锚具（GB/T14370）。

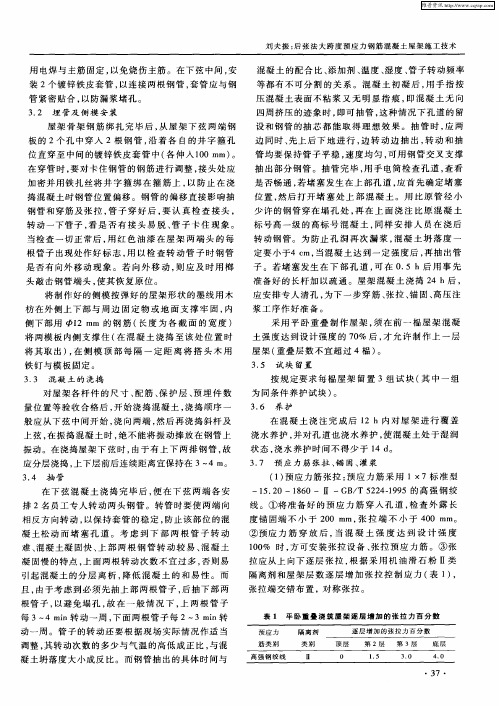

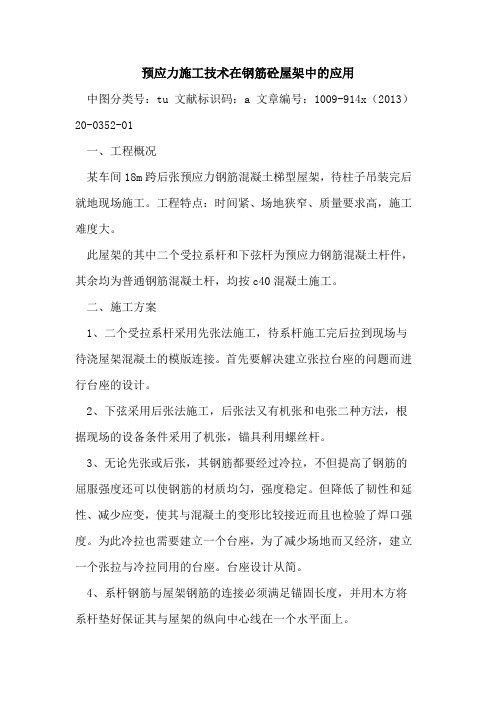

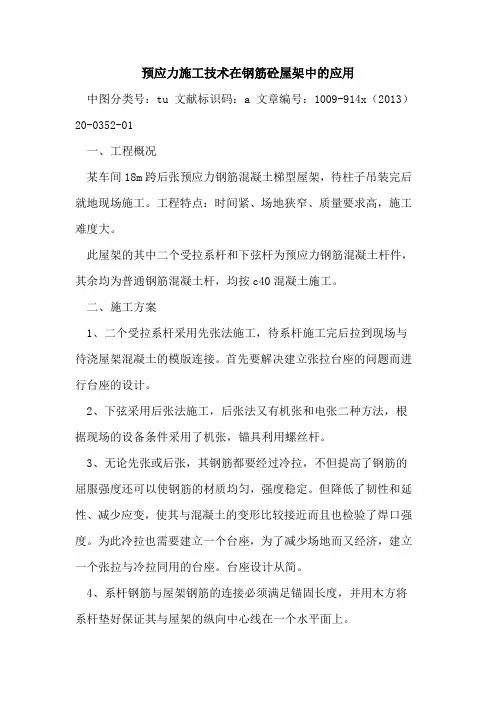

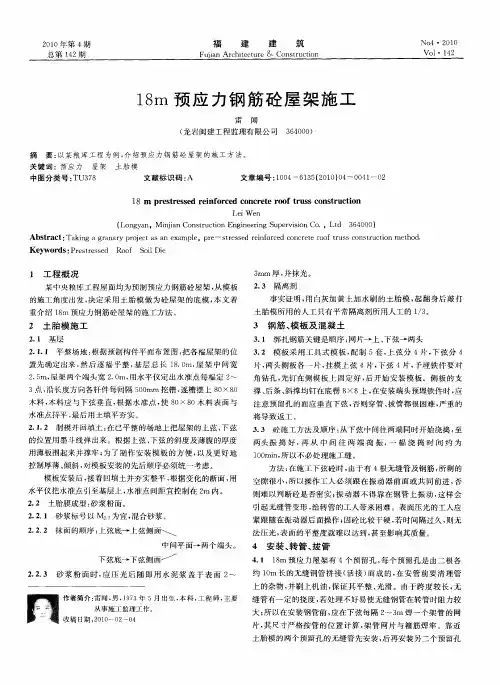

预应力施工技术在钢筋砼屋架中的应用中图分类号：tu 文献标识码：a 文章编号：1009-914x（2013）20-0352-01一、工程概况某车间18m跨后张预应力钢筋混凝土梯型屋架，待柱子吊装完后就地现场施工。
工程特点：时间紧、场地狭窄、质量要求高，施工难度大。
此屋架的其中二个受拉系杆和下弦杆为预应力钢筋混凝土杆件，其余均为普通钢筋混凝土杆，均按c40混凝土施工。
二、施工方案1、二个受拉系杆采用先张法施工，待系杆施工完后拉到现场与待浇屋架混凝土的模版连接。
首先要解决建立张拉台座的问题而进行台座的设计。
2、下弦采用后张法施工，后张法又有机张和电张二种方法，根据现场的设备条件采用了机张，锚具利用螺丝杆。
3、无论先张或后张，其钢筋都要经过冷拉，不但提高了钢筋的屈服强度还可以使钢筋的材质均匀，强度稳定。
但降低了韧性和延性、减少应变，使其与混凝土的变形比较接近而且也检验了焊口强度。
为此冷拉也需要建立一个台座，为了减少场地而又经济，建立一个张拉与冷拉同用的台座。
台座设计从简。
4、系杆钢筋与屋架钢筋的连接必须满足锚固长度，并用木方将系杆垫好保证其与屋架的纵向中心线在一个水平面上。
5、由于场地窄小，采用二品屋架，重叠施工，利用肥皂水加滑石粉为隔离剂，待下部屋架混凝土强度达到30%设计时，才可进行上部屋架支模。
6、屋架的布置，相邻屋架的预留孔应串开，给穿筋和张拉创造条件。
7、在预应力钢筋混凝土中，当预应力建立以后就开始了它的运动变化，预应力值随时间而降低，因此产生了预应力损失，我们在施工中采取了一些措施，后节详述。
三、施工机具的选择1、冷啦机具的选定①拉力设备选用5t卷扬机（卷筒直径400㎜，转速为7.5转/分，5门工作线数n=11，阻力f=10kn）滑轮组省力系数k=0.11设备能力q==-1=44t>20t（φ24冷拉力）冷拉速度v===0.85m/min<1m/min（可以）①测力器选用50t液压千斤顶并代压力表。

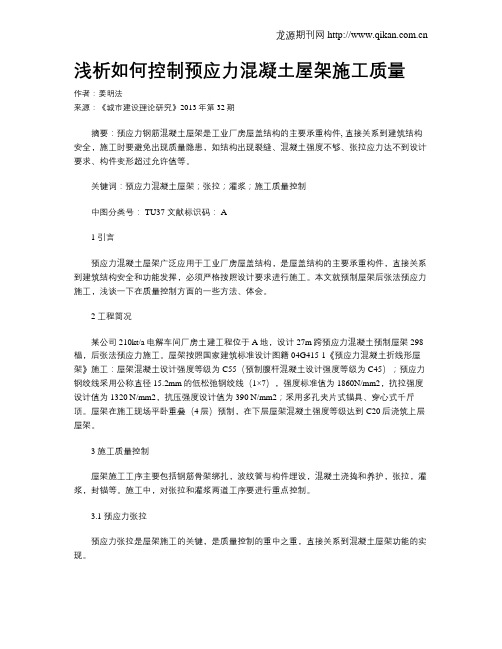

浅析如何控制预应力混凝土屋架施工质量作者：姜明法来源：《城市建设理论研究》2013年第32期摘要：预应力钢筋混凝土屋架是工业厂房屋盖结构的主要承重构件, 直接关系到建筑结构安全，施工时要避免出现质量隐患，如结构出现裂缝、混凝土强度不够、张拉应力达不到设计要求、构件变形超过允许值等。
关键词：预应力混凝土屋架；张拉；灌浆；施工质量控制中图分类号： TU37 文献标识码： A1 引言预应力混凝土屋架广泛应用于工业厂房屋盖结构，是屋盖结构的主要承重构件，直接关系到建筑结构安全和功能发挥，必须严格按照设计要求进行施工。
本文就预制屋架后张法预应力施工，浅谈一下在质量控制方面的一些方法、体会。
2 工程简况某公司210kt/a电解车间厂房土建工程位于A地，设计27m跨预应力混凝土预制屋架298榀，后张法预应力施工。
屋架按照国家建筑标准设计图籍04G415-1《预应力混凝土折线形屋架》施工：屋架混凝土设计强度等级为C55（预制腹杆混凝土设计强度等级为C45）；预应力钢绞线采用公称直径15.2mm的低松弛钢绞线（1×7），强度标准值为1860N/mm2，抗拉强度设计值为1320 N/mm2，抗压强度设计值为390 N/mm2；采用多孔夹片式锚具、穿心式千斤顶。
屋架在施工现场平卧重叠（4层）预制，在下层屋架混凝土强度等级达到C20后浇筑上层屋架。
3 施工质量控制屋架施工工序主要包括钢筋骨架绑扎，波纹管与构件埋设，混凝土浇捣和养护，张拉，灌浆，封锚等。
施工中，对张拉和灌浆两道工序要进行重点控制。
3.1 预应力张拉预应力张拉是屋架施工的关键，是质量控制的重中之重，直接关系到混凝土屋架功能的实现。
预应力张拉前，对构件外观、尺寸、孔道的通畅情况和混凝土强度进行检查、检验。
施加预应力时，混凝土强度等级达到100%设计强度等级。
本工程采用检测同条件养护试块强度进行强度检验，对零散构件或强度有疑议的构件采用现场回弹法进行强度检验。
目录1、编制说明第1节编制围第2节编制依据2、工程概况第1节建筑概况第2节结构概况3、指导思想与实施目标第1节指导思想第2节实施目标4、施工组织及部署第1节施工组织第2节项目经理部主要成员表第3节施工前期准备第4节施工部署第5节现场管理与协调5、主要分部分项工程施工方法第1节施工测量第2节土方工程第3节砼垫层施工第4节钢筋工程钢筋供应第5节模板工程第6节混凝土工程第7节脚手架工程第8节砌体工程第9节预应力工程第10节涂料施工第11节屋架及屋面板吊装第12节安装工程6、施工进度第1节施工总计划第2节工期保证措施7、施工平面布置及管理第1节总平面布置第2节总平面管理措施8、质量保证计划和质量保证措施第1节质量管理目标第2节质量保证体系第3节质量保证措施第4节成品保护措施第5节冬、雨季施工措施第6节施工技术措施第7节工程资料管理第8节环境保护措施9、安全生产第1节安全生产目标第2节安全生产责任制第3节安全生产施工措施10、文明施工第1节文明施工目标第2节文明施工的技术措施及技术要求11、工程施工总承包管理第1节施工总承包管理原则第2节施工总承包管理对施工协调的管理第3节施工总承包管理对施工技术的管理第4节施工总承包管理对分包工程质量的管理第5节施工总承包管理对分包工程施工进度的管理第6节施工总承包管理对施工安全的管理第7节总承包对文明施工的管理和控制1、编制说明第一节编制围本施工组织设计编制围为平房仓土建、安装工程（含仓照明电气，通风薰蒸设备预留孔和埋件，仓房屋面防水工程）。
现场的施工情况是：现场“三通一平”基本完成，现场西有甲供电源和甲供水源，且东面、南面及北面为空地，施工现场材料布置较为方便。
第二节编制依据1.2.1 省淮海农场米业公司7#、8#仓库工程招标文件。
1.2.2 省丰源建筑设计设计的仓库工程施工图。
1.2.3 中华人民国颁布的现行建筑结构和建筑施工的有关规程、规及验评标准（主要目录如下）：《建筑结构荷载规》（GB50009-2001）（2006年版）《混凝土结构设计规》（GB50010-2002）《砌体结构设计规》（GB50003-2001）《建筑抗震设计规》（GB500119-2001）（2008年版）《冷轧带肋钢筋混凝土结构技术规程》（JGJ95-95）《混凝土结构工程施工及验收规》（GBJ50204-2002）《粮食平房仓库设计规》（GB50320-2001）1.2.4 中华人民国颁布的《建筑法》。
本工程预制钢筋砼构件较多，钢筋砼屋架在现场预制，钢筋砼大型屋面板委托有资历质的预质构件厂生产，出厂时应具有产品合格证。
1、屋架制作本工程折线形屋架采取后张法施工。
预应力屋架安排在跨内预制与砌体工程同时进行，采取纵向布置，预应力架采用全现浇平卧叠层生产，隔离剂采用机油和滑石粉涂刷，每座胎模生产三层，各个屋架在跨内合理布置，既便于抽管又要为吊装创造条件。
预制场面地应平整坚实，并有排水措施。
由于屋架各部分杆件截面小，钢筋位置复杂，主筋、箍筋、埋管、网片筋、抽芯管交错，这就给屋架钢筋成型和绑扎提出了严格的要求，为了使绑扎的钢筋既满足设计要求，又使穿抽芯管方便，钢筋的成型应严格控制下料长度的准确性、弯心直径和弯曲角度，腹杆主筋伸入下弦必须准确无误，绑扎牢固，才能够使抽芯管的位置正确且宜于穿管和抽管，下弦端部的网片筋较密，网片若先点焊则给其它钢筋和抽心管就位造成困难。
施工时，采取先绑主筋，然后穿抽芯管，最后用2.5mm焊条点焊网片。
钢筋绑扎时应把主筋用砖支架起来，切记不能使刷好的机油和滑石粉与钢筋接触，绑好后先放垫块，然后把绑好的钢筋落在砼垫块上，屋架端部锚具下的预埋板，其位置和垂直度应准确，板面应平整，屋架钢筋绑扎完毕，切记在每榀屋架的上弦按标准图中所示的节点上绑扎五个屋架翻身使用的吊环。
屋架制作采用木模支模，内衬PVC塑料板，保证浇筑的混凝土光滑平整，以达到无需抹灰的清水混凝土的效果。
模板及其支架必须具有足够的强度、刚度和稳定性。
平卧迭层生产的屋架浇筑时可同屋架下弦中间节点向两边推进，经端点节点分别沿上弦在中间节点会合，整榀屋架应一次浇成，不留施工缝。
浇筑时应保证铁件埋设位置准确，外形尺寸和杆件截面尺寸应与设计相符，各杆件的中轴线须保持在同一水平面内。
屋架下弦两端处钢筋很密，同时还有芯管和铁件，应特别引起注意。
施工中要防止振动棒与芯管接触，以防止芯管位移。
若发现芯管位移，应立即采取措施及时纠正。
平卧重叠生产时，须待下一层预制构件的砼强度达到设计强度的30%以上时，方或涂刷隔离剂，进行上一层构件的支模，放钢筋浇筑砼，并要防止已浇好的构件与上层侧模板炎间的缝隙漏浆。
预应力钢筋混凝土屋架施工简介
近几年，预应力混凝土工程在国家建设中得到了广泛的推广和应用,其技术理论、施工方法也在不断创新、完善和发展。
预应力混凝土与普通钢筋混凝土相比具有构件截面小、节约材料、抗裂度高、耐久性好等诸多优点，但其同时也存在施工工艺复杂、施工要求严格、施工难度大等难题。
随着新型材料、新型工具设备的研究与应用，施工工艺日趋简化和完善，预应力混凝土的发展前景也越来越广泛。
我项目部在朔黄线肃宁工地施工中，厂房屋架为预应力钢筋混凝土空腹屋架，跨度为18m、21m、24m、27m四种，每种18榀，下面将我们预制屋架的施工过程介绍如下：
一、绘制屋架预制平面布置图，砖砌胎模
首先，根据选用的材料、施工工艺、张拉扶直方案、吊装方案，确定屋架预制的位置和朝向，绘制预制平面布置图。
然后现场放大样、平整场地，对基土进行夯实，达到最小干密度1.65即可。
胎模可用普通砖、水泥沙浆砌筑。
首先在基土上按屋架大样砌筑两皮砖，砌筑宽度每边比屋架宽约100mm，作为支模板的基点，然后在其顶面弹出屋架的标准外形尺寸，根据弹线向上砌筑三皮砖，复核尺寸确定无误后，顶面用水准仪在灰饼上抄平，用水泥砂浆抹光面。
二、绑扎钢筋、预留孔道、穿预应力筋、支模板
胎模达到足够强度后，涂刷隔离剂，绑扎钢筋，留设预应力筋孔道。
预应力孔道预留方法，可用钢管抽芯、胶管抽芯和预埋管法等多种方法。
我们在施工中选用的是预埋金属螺旋管（波纹管）法，采用的波纹管为双波纹，直径φ50mm，壁厚0.3mm，波纹管具有重量轻、刚度大、弯折方便、连接容易等优点。
尤其是预埋后无需从混凝土中取出，永久留置在构件中，所以与其它成孔方法相比，施工不需要太多的经验和技能，操作简便。
为了保证波纹管位置正确，防止浇筑混凝土时受到挤压而偏离移位，需要每隔0.5m设置一个φ6钢筋焊接
的“#”字架，把波纹管固定在钢筋“#”字架上。
波纹管安装完后检查有无破损，接头是否严密，然后穿预应力筋，预应力筋宜在浇筑之前穿好，防止出现浇筑混凝土时管壁破损漏浆造成孔道阻塞，无法穿预应力筋的意外情况。
预应力筋我们采用的是钢铰线，规格为1×7×15.2mm，抗拉强度≥1570MP a，屈服强度≥1330 MP a，伸长率≥3.5%，预应力筋的下料长度满足张拉要求即可，然后预埋铁件、吊环、支模板，用相应直径钢管留设灌浆孔，钢管紧贴波纹管，另一端伸出模板，灌浆孔处波纹管管壁宜在浇筑砼后凿通，以免进入灰浆。
三、浇筑混凝土养护
浇筑混凝土时，注意不要使振动棒贴近波纹管，以免造成其损坏或位置偏移，浇筑完后，在终凝前后的几小时内，每隔半小时来回抽动钢铰线，防止管内渗进的灰浆阻塞孔道粘结预应力筋，使其张拉时无法自由伸张。
屋架一般采用3~4榀平卧叠浇，当下层屋架达到足够强度后，即可涂刷隔离剂，浇筑上一榀屋架。
屋架要注意洒水润湿，认真养护。
四、预应力筋的张拉、锚固
预应力张拉前，必须提供混凝土试块的强度报告，施加预应力时的混凝土强度应在图纸上标明，如设计无要求，不应低于设计强度等级的75%。
首先选用锚具，预应力筋的锚具品种繁多，我国预应力筋的张锚体系已形成了夹片式、支撑式、锥塞式和浇铸式四大类，具体选用哪种，应根据预应力筋、施工条件来确定。
我们施工中选用的是YM型锚具，其外观为短圆柱形，夹片为三片式直开缝夹片。
锚具外环强度为HRC22-32，夹片硬度为HRC56-65，每孔锚固一根钢铰线，其特点是钢铰线逐根张拉，任何一根锚固失效，都不引起其它钢铰线锚固失效，张拉设备选用YC60型千斤顶，安装的压力表精度不宜小于1.5级。
预应力筋的张拉顺序，应使混凝土不产生超应力，构件不扭转、不侧弯，因此，分批、分阶段、对称张拉是一项重要原则。
屋架为平卧叠浇，应先上后下，逐层张拉，以减少上层屋架重量产生的水平摩阻力，降低预应力损失。
我
们根据设计要求，屋架两端同时对称张拉，张拉程序为0-σk（重复1~2次）。
张拉完毕后，进行锚固，预应力筋外露长度不小于30mm，超长部位用锯切断，切不可用电气焊烧割，以免造成锚具和预应力筋退火。
五、孔道灌浆
张拉完毕后应立即灌浆，这样可减少预应力松弛损失的20%~30%，我们采用UB-3型灰浆泵，42.5#普通硅酸盐水泥，水灰比1：0.4，3小时泌水率为2%，掺入占水泥重量的0.005%的铝粉，可使水泥获得2%~3%的膨胀率，流动度为150mm，灌浆时孔道两端冒出浓浆并封闭排气孔后，继续加压至
0.5~0.6N/mm2，稍后再封闭灌浆孔。
六、注意事项
1、张拉时，预应力筋两端绝不能站人，以免钢筋弹射伤人。
2、压力表必须经过检测，保证准确、可靠，并有专人负责保管。
3、施工时每一道工序都要避免预应力筋孔道堵塞造成预应力筋张拉时无
法自由伸张。
以上是对我在预应力钢筋混凝土屋架施工中的一点总结。
2000年底，我项目运用以上工艺结合暖棚，在较短的时间内预制出24米屋架18榀，2001年初运用以上工艺预制18米、21米、27米三种跨度屋架各18 榀，质量优异，受到监理及业主的一致好评。
撰稿人：田叶龙
2002年9月5日。
