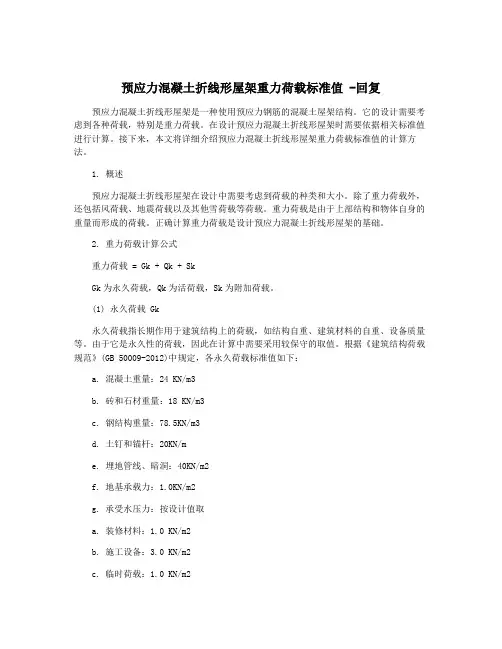

预应力混凝土折线形屋架重力荷载标准值 -回复预应力混凝土折线形屋架是一种使用预应力钢筋的混凝土屋架结构。
它的设计需要考虑到各种荷载，特别是重力荷载。
在设计预应力混凝土折线形屋架时需要依据相关标准值进行计算。
接下来，本文将详细介绍预应力混凝土折线形屋架重力荷载标准值的计算方法。
1. 概述预应力混凝土折线形屋架在设计中需要考虑到荷载的种类和大小。
除了重力荷载外，还包括风荷载、地震荷载以及其他雪荷载等荷载。
重力荷载是由于上部结构和物体自身的重量而形成的荷载。
正确计算重力荷载是设计预应力混凝土折线形屋架的基础。
2. 重力荷载计算公式重力荷载 = Gk + Qk + SkGk为永久荷载，Qk为活荷载，Sk为附加荷载。
(1) 永久荷载 Gk永久荷载指长期作用于建筑结构上的荷载，如结构自重、建筑材料的自重、设备质量等。
由于它是永久性的荷载，因此在计算中需要采用较保守的取值。
根据《建筑结构荷载规范》(GB 50009-2012)中规定，各永久荷载标准值如下：a. 混凝土重量：24 KN/m3b. 砖和石材重量：18 KN/m3c. 钢结构重量：78.5KN/m3d. 土钉和锚杆：20KN/me. 埋地管线、暗洞：40KN/m2f. 地基承载力：1.0KN/m2g. 承受水压力：按设计值取a. 装修材料：1.0 KN/m2b. 施工设备：3.0 KN/m2c. 临时荷载：1.0 KN/m23. 结论在设计预应力混凝土折线形屋架时，需考虑到重力荷载的大小以及荷载类型。
根据建筑结构荷载规范中相关标准值，可以计算出永久荷载、活荷载和附加荷载，从而得到重力荷载。
在实际设计中，需要根据具体情况进行荷载计算和结构设计，以保证建筑结构安全可靠。
4. 重力荷载在预应力混凝土折线形屋架设计中的应用重力荷载在预应力混凝土折线形屋架设计中是非常重要的考虑因素。
设计师需要根据重力荷载的大小和类型来确定屋架的截面和构件的尺寸。
如果重力荷载计算不合理，会导致屋架结构的不稳定、变形或破坏，从而影响整个建筑的安全。
预应力混凝土折线形屋架施工方案
1
3.1

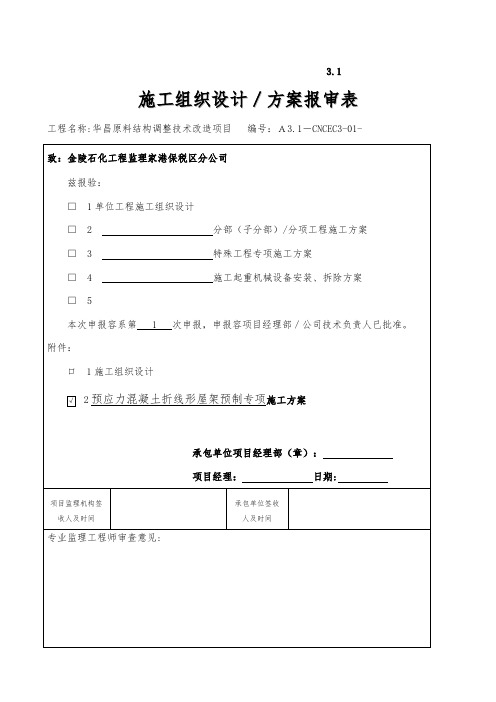

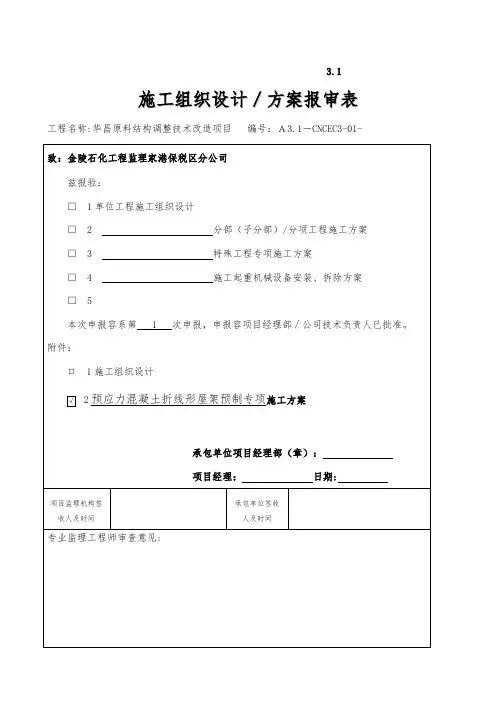

施工组织设计／方案报审表
工程名称:江苏华昌原料结构调整技术改造项目编号: Ａ3.1－CNCEC3-01-
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
江苏省建设厅监制
1
中国化学工程第三建设有限公司
华昌化工原料结构调整项目 工程
预应力混凝土折线形屋架预制专项
施工方案( 措施)
方案类别 Ⅲ
会签: 批准: 审定: 审核:
编制:
№
资料内容仅供参考，如有不当或者侵权，请联系本人改正或者删除。
中化三建南通分公司( 张家港)
华昌化工项目经理部
12月16 日
1。

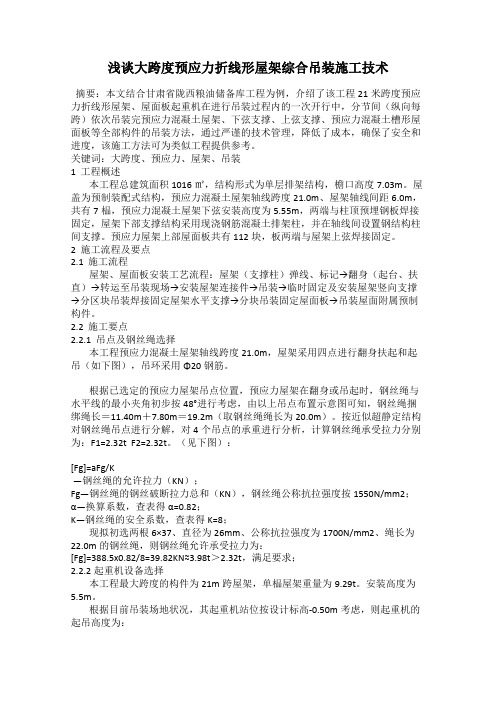

浅谈大跨度预应力折线形屋架综合吊装施工技术摘要：本文结合甘肃省陇西粮油储备库工程为例，介绍了该工程21米跨度预应力折线形屋架、屋面板起重机在进行吊装过程内的一次开行中，分节间（纵向每跨）依次吊装完预应力混凝土屋架、下弦支撑、上弦支撑、预应力混凝土槽形屋面板等全部构件的吊装方法，通过严谨的技术管理，降低了成本，确保了安全和进度，该施工方法可为类似工程提供参考。
关键词：大跨度、预应力、屋架、吊装1 工程概述本工程总建筑面积1016㎡，结构形式为单层排架结构，檐口高度7.03m。
屋盖为预制装配式结构，预应力混凝土屋架轴线跨度21.0m、屋架轴线间距6.0m，共有7榀，预应力混凝土屋架下弦安装高度为5.55m，两端与柱顶预埋钢板焊接固定，屋架下部支撑结构采用现浇钢筋混凝土排架柱，并在轴线间设置钢结构柱间支撑。
预应力屋架上部屋面板共有112块，板两端与屋架上弦焊接固定。
2 施工流程及要点2.1 施工流程屋架、屋面板安装工艺流程：屋架（支撑柱）弹线、标记→翻身（起台、扶直）→转运至吊装现场→安装屋架连接件→吊装→临时固定及安装屋架竖向支撑→分区块吊装焊接固定屋架水平支撑→分块吊装固定屋面板→吊装屋面附属预制构件。
2.2 施工要点2.2.1 吊点及钢丝绳选择本工程预应力混凝土屋架轴线跨度21.0m，屋架采用四点进行翻身扶起和起吊（如下图），吊环采用Φ20钢筋。
根据已选定的预应力屋架吊点位置，预应力屋架在翻身或吊起时，钢丝绳与水平线的最小夹角初步按48°进行考虑，由以上吊点布置示意图可知，钢丝绳捆绑绳长＝11.40m＋7.80m＝19.2m（取钢丝绳绳长为20.0m）。
按近似超静定结构对钢丝绳吊点进行分解，对4个吊点的承重进行分析，计算钢丝绳承受拉力分别为：F1=2.32t F2=2.32t。
（见下图）：[Fg]=aFg/K—钢丝绳的允许拉力（KN）；Fg—钢丝绳的钢丝破断拉力总和（KN），钢丝绳公称抗拉强度按1550N/mm2；α—换算系数，查表得α=0.82；K—钢丝绳的安全系数，查表得K=8；现拟初选两根6×37、直径为26mm、公称抗拉强度为1700N/mm2、绳长为22.0m的钢丝绳，则钢丝绳允许承受拉力为：[Fg]=388.5x0.82/8=39.82KN≈3.98t＞2.32t，满足要求；2.2.2起重机设备选择本工程最大跨度的构件为21m跨屋架，单榀屋架重量为9.29t。
3.1施工组织设计／方案报审表工程名称:华昌原料结构调整技术改造项目编号：Ａ3.1－CNCEC3-01-省建设厅监制中国化学工程第设华昌化工原料结构调整项目工程预应力混凝土折线形屋架预制专项施工方案（措施）方案类别 Ⅲ会签：批准：审定：审核： 编制：№中化分公司（家港）华昌化工项目经理部 2013年 12月 16 日目录1. 工程概况 (1)2. 编制依据 (1)3. 施工程序 (2)4. 施工方法及技术措施 (2)5. 预应力拉灌浆工 (6)6 施工计划周期、机具和人员配备 (10)7. 施工质量保证措施 (11)8. 施工安全技术措施 (15)9. 应急救援预案 (23)1、工程概况华昌化工股份原料结构调整技术改造项目气化工段煤浆制备工程○2～○10 /○B～○G轴屋盖系统设计为预应力混凝土折线型屋架，采用《预应力砼折线形屋架》04G415-1图集， YWJ30-2Da共计9榀，下弦砼断面为240×220mm,每榀梁配筋均为2束4фs15.2钢绞线。
每束拉力为690KN。
现场预制屋架，屋架预应力采用现场拉、灌浆。
钢绞线下料、编束、捆卷成束运到现场的施工方法。
锚具按图集采用夹片群锚，YM15-4型锚具。
混凝土达到100%设计强度拉预应力束。
构件预留孔采用径ø55金属波纹管留设。
两端头M9a埋件大孔ø71需金加工，尺寸准确，按图集12.2孔道端部扩段锥形筒ø71×150×ø64成型焊接于M9a 埋件上。
灌浆孔、出气孔用ø25钢管留设。
锥型筒穿入ø55径金属波纹管，连接处用塑胶带包裹好，或用棉纱堵塞密实，防止砂浆流入锥型筒。
预应力折线型屋架设计要求及技术指标2、编制依据1、现场的设计施工图纸2、《混凝土结构设计规》（GB50010－2002）3、《建筑抗震设计规》（GB50011－2001）4、《混凝土结构工程施工质量验收规》（GB50204－2002）5、《预应力砼折线形屋架》04G415-1图集6、《建筑工程预应力施工规程》CECS180：20057、《预应力混凝土用钢绞线》（GB/T5224－2003）8、《预应力筋用锚具、夹具和连接器》（GB/T14370－2007）9、《预应力混凝土用金属波纹管》（JG225－2007）10、《预应力混凝土结构抗震设计规程》（JGJ140－2004）11、《后预应力混凝土施工手册》12、《建筑施工安全检查标准》(JGJ59-99)13、《建筑机械使用安全技术规程》（JGJ33—2001）14、其他相关规规定3、施工顺序3．1施工程序原材料的准备→砌筑屋架底模→绑扎屋架构造钢筋→安装波纹管及锚垫板→安装屋架侧模→检查、校正波纹管及锚垫板→浇筑屋架砼，（待砼达到设计强度后）→穿预应力筋束→拉预应力筋束→孔道灌浆→锚具封闭3.2 关键工序4. 施工方法及技术措施4.1、原材料技术要求：各种原材料必须符合各项有关规定，预应力筋进场时，应按现行国家标准《预应力混凝土用钢绞线》GB/T 5224等的规定抽取试件作力学性能检验，其质量必须符合规定。

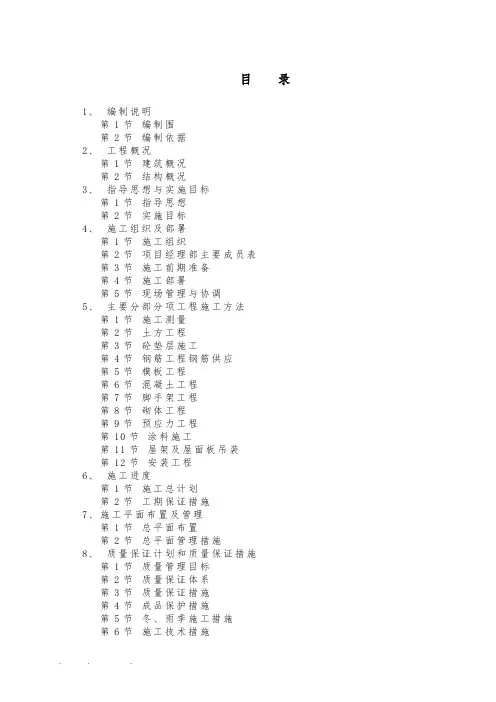

目录1、编制说明第1节编制围第2节编制依据2、工程概况第1节建筑概况第2节结构概况3、指导思想与实施目标第1节指导思想第2节实施目标4、施工组织及部署第1节施工组织第2节项目经理部主要成员表第3节施工前期准备第4节施工部署第5节现场管理与协调5、主要分部分项工程施工方法第1节施工测量第2节土方工程第3节砼垫层施工第4节钢筋工程钢筋供应第5节模板工程第6节混凝土工程第7节脚手架工程第8节砌体工程第9节预应力工程第10节涂料施工第11节屋架及屋面板吊装第12节安装工程6、施工进度第1节施工总计划第2节工期保证措施7、施工平面布置及管理第1节总平面布置第2节总平面管理措施8、质量保证计划和质量保证措施第1节质量管理目标第2节质量保证体系第3节质量保证措施第4节成品保护措施第5节冬、雨季施工措施第6节施工技术措施第7节工程资料管理第8节环境保护措施9、安全生产第1节安全生产目标第2节安全生产责任制第3节安全生产施工措施10、文明施工第1节文明施工目标第2节文明施工的技术措施及技术要求11、工程施工总承包管理第1节施工总承包管理原则第2节施工总承包管理对施工协调的管理第3节施工总承包管理对施工技术的管理第4节施工总承包管理对分包工程质量的管理第5节施工总承包管理对分包工程施工进度的管理第6节施工总承包管理对施工安全的管理第7节总承包对文明施工的管理和控制1、编制说明第一节编制围本施工组织设计编制围为平房仓土建、安装工程（含仓照明电气，通风薰蒸设备预留孔和埋件，仓房屋面防水工程）。
现场的施工情况是：现场“三通一平”基本完成，现场西有甲供电源和甲供水源，且东面、南面及北面为空地，施工现场材料布置较为方便。
第二节编制依据1.2.1 省淮海农场米业公司7#、8#仓库工程招标文件。
1.2.2 省丰源建筑设计设计的仓库工程施工图。
1.2.3 中华人民国颁布的现行建筑结构和建筑施工的有关规程、规及验评标准（主要目录如下）：《建筑结构荷载规》（GB50009-2001）（2006年版）《混凝土结构设计规》（GB50010-2002）《砌体结构设计规》（GB50003-2001）《建筑抗震设计规》（GB500119-2001）（2008年版）《冷轧带肋钢筋混凝土结构技术规程》（JGJ95-95）《混凝土结构工程施工及验收规》（GBJ50204-2002）《粮食平房仓库设计规》（GB50320-2001）1.2.4 中华人民国颁布的《建筑法》。
预应力混凝土折线形屋架施工技术一、基本规定1、承担预应力混凝土折线形屋架工程施工的施工单位应具备相应预应力施工专项资质。
施工前，应由建设单位组织设计、施工、监理等单位对设计文件进行交底和会审。
特殊工种均需持证上岗。
2、预应力混凝土折线形屋架现场制作与安装、吊装应编制专项施工方案，并经监理单位审核批准后组织实施。
3、屋架预制场地应根据屋架制作与安装及吊装条件进行合理平面布置。
4、施工中所采用的材料应具有有效的产品合格证和材料性能检测报告。
5、预应力混凝土折线形屋架应按《混凝土结构工程施工质量验收规范》GB50204进行结构性能检验。
二、材料性能要求（一）混凝土的原材料1、预应力混凝土折线形屋架混凝土强度等级为不低于C40，配制时宜选用强度等级不低于42.5级硅酸盐水泥或普通硅酸盐水泥，不得采用矾土水泥拌制。
所使用的水泥其质量应符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175的规定。
2、细骨料应选用质地坚硬、级配良好的中砂，其含泥量不大于1.5%。
粗骨料应选用质地致密、级配良好的碎石，其粒径不大于20mm，含泥撬不大于0.5%。
骨料的其他质量指标尚应符合现行国家标准《普通混凝土用砂质量标准及检验方法》JGJ52与现行国家标准《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53的规定。
3、混凝土中掺用外加剂的质量及应用技术应符合现行国家标准《混凝土外加剂》GB8076、《混凝土外加剂应用技术规范》GB50119的有关规定，预应力混凝土折线形屋架严禁使用掺有氯化物等对钢筋有腐蚀作用的外加剂。
4、拌制混凝土宜采用饮用水；当采用其它水源时，水质应符合现行国家标准《混凝土拌合用水标准》JGJ63的规定。
（二）钢筋1、普通钢筋采用热轧钢筋，其质量应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定。
2、预应力钢筋应采用低松弛钢绞线，其质量应符合现行国家标准《预应力混凝土用钢绞线》GBfT5224的规定。
预应力混凝土折线形屋架施工方案1. 引言预应力混凝土结构在现代建筑中越来越常见，它具有较高的承载能力和稳定性。
折线形屋架是一种常用的屋架结构，具有良好的风荷载分担和变位控制能力，同时可以节省材料和减少工期。
本文将介绍预应力混凝土折线形屋架的施工方案。
2. 施工前准备在开始施工之前，需要进行详细的施工前准备工作。
包括但不限于以下内容：•地基处理：对于折线形屋架的施工，要进行地基处理以确保地基的稳定性和承载力。
根据设计要求，可能需要进行土壤加固、地基平整等工作。
•材料准备：准备好预应力混凝土所需的材料，包括水泥、骨料、沙子、预应力钢筋等。
确保材料的质量符合相关标准要求，并按照混凝土配合比进行配料。
•施工设备准备：准备好所需的施工设备，包括塔吊、混凝土搅拌站、预应力张拉设备等。
确保设备的正常运转和安全性，进行必要的维护和检查。
3. 折线形屋架制作3.1 模板安装首先，根据设计要求和施工图纸，安装并固定好折线形屋架的模板。
模板的安装要保证其位置和尺寸的准确性，以确保最终制作出的屋架符合设计要求。
3.2 预应力钢筋布置在模板安装完毕后，根据设计要求，在模板内部布置预应力钢筋。
预应力钢筋的布置要按照设计图纸上的要求进行，同时要留好锚固和张拉的位置。
3.3 混凝土浇筑及振捣在预应力钢筋布置完毕后，开始进行混凝土的浇筑。
混凝土的浇筑要分段进行，每段的浇筑高度不宜过大，以保证浇筑质量和混凝土的均匀性。
同时，在浇筑过程中要进行充分的振捣，以保证混凝土的密实度和强度。
3.4 预应力张拉混凝土浇筑完毕后，等待混凝土的初凝和开裂的时间，然后进行预应力钢筋的张拉。
根据设计要求，使用预应力设备对预应力钢筋进行张拉，直至达到设计要求的预应力力值，并进行预应力钢筋的固定和锚固。
4. 后续工作4.1 等待混凝土养护在预应力钢筋张拉完毕后，需要进行混凝土的养护。
养护的目的是让混凝土充分硬化和达到设计强度，保证屋架的整体稳定性和承载能力。
钢筋加工及制作安装必须按图纸要求及施工规范进行。
4、铁件、预埋件：铁件、预埋件制作应符合YS11-79有关规定，针对该工程施工必须按04G415-1图集，施工方案有关规定结合起来施工。
5、预留孔道：本工程孔道成形采用φ55金属波纹管，固定波纹管用钢筋井字架，并用电焊将井字架固定在钢筋上，井字架的间距不宜大于80cm，波纹管接头封严，不得漏浆。
6、混凝土浇灌及养护：混凝土浇灌前，必须做试配，试配标号不宜低于实际标号的1.15倍，并应保证施工的和易性，C55混凝土宜采用不低于52.5水泥，采用精细骨料率的办法来提高混凝土的强度，并掺复合型外加剂，改善和易性，级配报告单由专业试验单位提供，混凝土在拌制时每种原材料按重量计的允许偏差。
①水泥、外掺混合材料±2%；②粗细骨料±3%（其含水率按实测数扣除）；③水、外加剂溶液±2%。
7、混凝土搅拌时间不宜过长或过短，一般在2分钟左右，混凝土运输应保持其匀质性，不分层，不离析，不漏浆，混凝土运到浇灌地点时，应具有规定的坍落度。
混凝土浇灌时要检查模板，支撑钢筋和预埋件等，准确无误时，再浇灌混凝土，混凝土捣振时，宜两端向中部汇合，特别是在端部混凝土要多捣几下，保证混凝土浇灌密实，混凝土浇灌时不允许有施工缝，振捣必须密实，表面即时收光，浇筑混凝土时要及时填写施工记录。
混凝土浇筑完毕后，3小时以内就加以覆盖和浇水养护，早期养护不少于7昼夜，特别是秋冬季施工的混凝土养护，保持混凝土表面有足够的润湿状态外，注意保温，具体养护保温措施应根据当时的施工气候条件而定和增补材料费人和人工费。
试块在标准条件下养护，首批混凝土必须做出3天、7天及28天试压强度报告。
作为核定构件是否达到设计标号依据，构件的早期强度达到30%设计强度以后，方可拆模，预应力张拉前应根据GBJ204-83有关条款验收构件，并认真填写构件质量评定表。
三、预应力施工：预应力筋为低松弛钢绞线φs15.2mm，标准强度值为FPK=1860Mpa，其弹性横量Eg=1.95*105，符合GB/T52224-2003标准，有出厂质量的证明书经复试合格后方可使用。
24m跨预应力混凝土折线形屋架施工
摘要:介绍了24m跨预应力混凝土折线形屋架制作、张拉、灌浆、吊装施工方法。
关键词：构件制作张拉控制吊装施工
1、工程概况
仪陇国家粮库扩建工程位于仪陇国家粮库内，共分为1#、2#、3#、4#粮仓，仓库平面尺寸均为54m×24m，仓库采用后张法预应力混凝土折线形屋架，每栋仓8榀屋架，共32榀。
屋架长24m，本工程按照标准图集95G415(三) 、(八) 24m 跨预应力混凝土折线形屋架施工。
2、构件制作
2.1 施工时为节省造价，控制工期，根据工程仓基础较深，回填土层厚的实际情况，决定首先将仓内场地碾压、夯实，并将混凝土垫层施工完毕，然后在仓内垫层上平卧叠浇生产屋架。
2.2 根据屋架95G415(三)图集规定，屋架采用平卧叠浇时，最多可叠浇四层。
因为每仓内有8榀屋架，故共分为两块预制场地，分别叠浇四榀。
屋架制作前在垫层上先放出屋架大样，放线时严格按图集所示屋架尺寸放样，各腹杆与上下弦交接点处均应放出大样，下弦起拱尺寸不得疏漏，然后严格按所放大样线做好胎模。
胎模主体采用砌砖，表面用水泥砂浆抹平、抹光，达到面层平整、光洁。
2.3 先按图集要求将屋架中部腹杆预制好，待强度达到70%时，方可运输和安装。
3、屋架制作
3.1 施工顺序
清理胎模→涂刷隔离层→安装钢筋骨架和预制的腹杆→安装模板→安装波纹管(预应力筋孔道)和芯管及预埋件→浇筑混凝土→抽拔芯管→清孔→养护。
3.2 屋架制作
屋架预制除第一榀使用胎模外，从第二榀开始，下一榀的表面即是上一榀的底模。
3.2.1 安装钢筋骨架：钢筋加工、绑扎严格按图集尺寸施工，因为屋架钢筋含量较大，绑扎时须注意钢筋相对位置，防止错位。
3.2.2 模板安装：由于本工程屋架安装后表面直接刷涂料，模板经多方案(木模、木工板模内侧贴保丽板、竹胶模板)对比分析后，决定采用木工板模外贴保丽板模板。
屋架采用钢管做支撑，施工时反复核对尺寸、预留孔、预埋件位置。
3.2.3 浇筑混凝土：1）屋架混凝土浇筑前认真做好试配工作，各种原材料严格把关，混凝土搅拌时须严格过磅计量。
浇筑屋架混凝土时，端部腹杆与屋架上、下弦杆一起整体浇筑，每榀屋架混凝土要一次性整体浇筑，不留施工缝；浇筑时由屋架下弦中部开始向两端支座浇筑，然后再由支座向中间浇筑上弦杆及端部腹杆，最后在上弦中部合拢，混凝土振捣要密实，特别要注意屋架端部和腹杆与上下弦交接点以及钢筋较密处的振捣，必要时配合人工振捣。
2)混凝土浇筑过程中，每榀屋架要留置2组试块，一组标养做28d抗压强度，另一组与屋架同条件养护，作为屋架张拉的依据。
3)屋架为叠层施工，要求下层屋架混凝土强度达5.0MPa后方可浇筑上层屋架混凝土，浇筑上层屋架混凝土时，要注意防止振动捧触及下层构件。
3.2.4 抽拔芯管：1）混凝土浇筑后，钢管芯管每隔10min转动一次，本工程采用两根φ20钢管对接作芯管，两根管的旋转方向应相反，转管时应防止管子沿端头外滑，事先在管子上作记号，以便观察。
2)钢管抽芯根据气温随时掌握混凝土凝结强度，在混凝土初凝之后、终凝以前进行，现场以“用手指按压混凝土表面不显指纹”为宜。
3)抽管宜按先上后下的顺序进行，抽管时要速度均匀，边抽边转，拔出管用支架托起，与孔道保持在一直线上。
4)芯管抽出后，及时清理表面灰浆，清洗干净后刷油备用。
3.2.5 清孔、养护：
1）成孔之后，检查孔道是否畅通，有塌陷堵塞现象要及时处理。
清孔后，进行预应力筋试穿，以利穿筋张拉。
2)预制完的屋架表面覆盖麻袋浇水养护，养护期间，使混凝土表面保持湿润状态。
3)待屋架混凝土强度达100％以后，方可进行张拉、灌浆等工序。
4、张拉工程
本工程根据95G415（八）图集选用钢丝束做为预应力筋施工，每榀梁留二个孔，24根φ5碳素钢丝，锚具一端使用墩头锚具，一端使用锥形锚具，所有原
材料钢丝、锚具等均先做试验，合格后方可使用。
4.1 指标计算
钢丝长度＝孔道长度加工作长度M＝23.8十0.8＝24.6m
张拉力Fp＝487KN×1.03＝501.14KN
预应力筋面积Ap＝24×19.63 mm2＝471.12mm2
张拉控制应力δ＝501.14 KN／471.12 mm2＝1063.72N／mm2
张拉伸长值ΔL1＝501140N×24600 mm／471.12 mm2×200000 N／mm2＝131mm
屋架下弦截面积AO＝240mm×220 mm =52800mm2
混凝土压应力F／AO＝487000N×2／52800 mm2=18.45N／mm2
混凝土压缩量ΔL2＝18.45 N／mm2×23800 mm／32500 N／mm2=13.51mm
4.2 构件验收
张拉前首先对构件进行验收，试块须达到设计强度，尺检配合目检，检查混凝土外观、尺寸、孔道畅通。
4.3 张拉
张拉时自上而下逐层张拉，张拉力每层增加1％，以减少上下层间摩擦产生的预应力损失，张拉采取超张拉。
先张拉至l0％做一停顿，然后张拉至l03％δK 锚固。
张拉时每榀梁两个孔道从一端张拉，加荷速度保持基本一致，当张拉力达到50％左右时，梁压缩变形增大。
上下层发生滑移，此次三十二榀梁张拉共耗时8个小时，无脱丝现象，张拉值符合要求，混凝土压缩量在规定范围内，张拉效果良好。
4.4 孔道灌浆
4.4.1 预应力钢丝束张拉后应尽快进行孔道灌浆。
4.4.2 灌浆应从下向上进行。
灌浆必须连续进行，一次灌完，如因故停顿，应立即将已灌入的灰浆用清水冲洗干净，然后重新灌入。
4.4.3 灌浆压力先小后大，逐渐加大并稳定在0.4 MPa—0.45 MPa。
当构件两端气孔排出浓浆时，将两端的灌浆孔和排气孔堵住，并稍加大压力至0.6Mpa—0.8 MPa，随即停泵，关闭喷咀阀门，稍停5min，拔出喷咀，立即用木塞塞住。
4.4.4 严格控制水灰比(0.38—0.42)，并采用525号普通硅酸盐水泥，掺加高效减水剂。
5、吊装
5.1 起重机械的选择
根据施工现场实际情况，起重高度为20m，选用QL--40汽车起重机，其起重性能参数为：臂长：26m，回转半径：12m。
5.2 屋架扶直
由于24m屋架属大型空间构件，侧向刚度较小，起吊就位前应严格按照设计吊点绑扎翻身，翻身和吊装必须平稳。
在吊装时采用两侧绑杉杆或钢梁加固法进行加固，以免损伤构件。
5.3屋架吊装
5.3.1屋架起吊前，将螺栓孔清理干净，并在屋架上弦自中央向两边弹出屋面板的安装位置线，在下弦两端弹出屋架中线，同时用经纬仪在柱顶上弹出屋架安装中线。
5.3.2吊装时，先将屋架吊离地面30cm左右，运至应安装的轴线处，然后再起钩，待屋架吊升超过柱顶0.8m—1.0m时停住，利用屋架端头的缆绳，将屋架对准柱头。
缓缓将屋架落至柱顶、以刚接触柱顶为止，运用起重机的起落吊臂、转向等动作，同时用撬杠配合，将屋架准确对位后，再稍落一点钩，这就完成了屋架吊升及就位过程。
5.3.3 检查屋架中心线与柱顶中心线是否吻合，然后校正屋架垂直度，校正屋架的垂直度，可利用屋架端杆所弹的中心墨线，用线锤吊校正。
6、结语
6.1 原材料控制：由于仪陇当地只有特细砂，含泥量较大，颗粒不均匀。
我们提前为制做屋架储备了专用中粗砂；施工中石子全部用水冲洗后方可使用．有效地保证了混凝土强度。
6.2 屋架叠层施工要做好中间隔离，否则影响张拉效果。
6.3 叠层施工屋架的预应力张拉，要控制好上下层的张拉系数，且必须在混
凝土强度等级达100％后方可进行。
6.4 预制场地碾压夯实做好混凝土垫层，再做砖地胎膜，有效地防止了因回填土不均匀而下沉，出现断梁事故。
6.5 实施张拉前做好准备工作。
张拉时均匀升压，防止脱丝，张拉时设警戒区，禁止行人走动防止脱丝伤人。
参考文献：
［1］预应力混凝土折线形屋架95G415（三）、（八）.中国建筑标准设计研究所出版.
［2］建筑施工手册（第三版）.中国建筑工业出版社.
［3］江正荣等.简明施工计算手册（第二版）.中国建筑工业出版社.。
