电视机工作原理和基本组成是什么？一、工作原理电视的工作原理是通过将电信号转化为图像和声音，然后将其显示在屏幕上。
整个过程可以分为信号接收、信号处理和显示三个主要步骤。
1. 信号接收：电视机通过天线、有线电视或卫星接收器接收来自广播公司或其他来源的电视信号。
这些信号是由无线电波或光波传输的电信号。
2. 信号处理：电视机将接收到的信号通过解调、解码、放大和滤波等步骤进行处理。
解调将模拟信号转化为数字信号，解码将数字信号转化为视频和音频信号。
放大和滤波则对信号进行增强和去除噪声等优化处理。
3. 显示：经过信号处理后，电视机将视频信号转化为图像并显示在屏幕上。
同时，音频信号也经过放大和滤波处理，通过扬声器播放出来。
二、基本组成1. 显示屏幕：电视机的核心部件之一，通常采用液晶显示屏或发光二极管（LED）显示屏。
显示屏能够将接收到的信号转化为图像，并通过像素点的亮度和颜色变化来显示图像。
2. 电子束发射器：用于液晶显示器的后投技术，通过电子束的发射和控制，将图像投射到背后的液晶面板上。
3. 硬件控制器：负责整个电视机的信号处理和功能控制，是电视机的大脑。
硬件控制器包括中央处理器（CPU）、图像处理器和音频处理器等。
它们能够将接收到的信号进行解码、放大、滤波等处理，然后发送给显示屏和扬声器。
4. 输入输出接口：电视机通常提供多种输入输出接口，如HDMI、USB、AV等，用于连接外部设备，如播放器、游戏机等。
这些接口能够传输音视频信号，实现多媒体内容的播放和交互。
5. 扬声器：用于播放电视机接收到的声音信号。
扬声器能够将音频信号经过放大和滤波处理后，转化为可以听到的声音。
6. 电源供应：用于为电视机提供电力的电源模块。
电源供应能够将交流电转换为电视机所需的直流电，并稳定输出所需的电压和电流。
综上所述，电视机的工作原理和基本组成是通过接收和处理电视信号，然后将其显示在屏幕上。
核心组件包括显示屏幕、电子束发射器、硬件控制器、输入输出接口、扬声器和电源供应等。
液晶电视机电路板工作原理
液晶电视机电路板是液晶电视的核心组件之一，它负责控制液晶屏的显示。
工作原理如下：
1. 信号输入：液晶电视机接收到来自外部的视频、音频、遥控等信号。
2. 信号处理：电路板首先对接收到的信号进行处理，包括视频信号的解码、音频信号的解码、遥控信号的解析等。
3. 视频处理：经过信号处理后，电路板通过视频处理芯片将视频信号转化为液晶屏能够显示的格式，如RGB格式。
4. 平面调制：液晶电视的液晶屏通常是由数以百万计的液晶单元组成的，这些液晶单元可以通过电场调制来控制光的透过程度。
电路板会根据视频信号的内容，通过发送特定的电信号给液晶屏上的液晶单元，控制液晶单元的透过程度。
5. 背光模块控制：为了使得液晶屏显示出可见的图像，背光模块通常会作为液晶电视的辅助部件。
电路板会根据液晶单元的控制信号，通过控制背光模块的亮度和色彩，确保显示的画面明亮且色彩鲜艳。
6. 功耗管理：电路板还负责管理液晶电视的功耗，通过控制电源的开关，以及调节各个电子元件的电流和电压，降低能耗。
7. 音频放大：电路板也负责音频信号的处理和放大，将处理后
的音频信号发送给液晶电视的音箱或外接音响。
综上所述，液晶电视机电路板通过信号输入、信号处理、视频处理、平面调制、背光模块控制、功耗管理和音频放大等环节，实现对液晶屏显示内容和音频输出的控制和处理。
液晶、等离子电视机处理信号的过程现在的液晶、等离子电视机处理信号的过程是：把接收下来的模拟的电视信号，经过高频头、中频放大、视频检波后得到模拟的视频信号，把模拟的视频信号先变换成相应的数字视频信号然后再进行放大、解码、倍频等处理，最终变换成液晶屏或等离子屏等适用的数字信号，重现图像。
这种处理方式称为数字化处理方式，现在的液晶、等离子电视机也称为数字化的电视接收机。
数字处理就必须采用数字电路来进行，目前的电视机都采用了大规模数字集成电路来完成上述工作。
要学好液晶、等离子、高清电视的维修技术，看懂电视机的数字电路图，掌握基本的数字电路知识和数字集成电路的知识是必须的。
一、为了看懂液晶和等离子电路图所具备的基本知识前期典型的采用TA7698集成电路的电视机，称为模拟电视机，之所以能称为模拟电机是因为TA7698是一块模拟集成电路，它所处理的信号即是当时电视台播出的SDTV（标清电视）电视信号，是模拟的电视信号，那么用模拟电路来处理模拟信号的电视机即称为模拟电视机，那么什么是模拟信号？什么又是模拟电路？1、模拟信号及模拟电路1）模拟信号；是一个随时间变化的单值函数（在水平的时间轴上，每一个单位时间只有一个量），如图所示波形的特点是连续，波形的振幅的大小随时间作连续变化，在时间轴上，每一个单位时间只有一个量，从图的纵轴上看，幅度的变化是十进制的。
就可以得出结论；模拟信号的特点是；一是连续型；二是十进制。
从波形上看，模拟信号比较直观，用示波器由波形及幅度的变化上即可简单的判断信号是否有畸变，并可以利用示波器屏幕上的刻度对其进行定量的分析，从而迅速确定故障的部位。
模拟信号在传递（处理）的过程中，各部分的比例不能改变，如果各部份振幅比例、时间比例发生变化，传递的信号即出现失真，作为电视信号来说图像就不能正常显示，甚至无图像（同步头异常就会无图像），在传递的过程中，遇到异常信号叠加其上，即为出现干扰，图像出现各种干扰会严重了会破坏信号的传递，所以模拟信号抗干扰的能力极差。
液晶电视主板工作原理
液晶电视主板是电视的核心部件，负责控制屏幕上的像素点亮和显示图像。
其工作原理主要包括以下几个方面：
1. 电源管理：液晶电视主板通过电源管理模块对电源进行分配和调控。
它负责接收电源输入，将高电压转换为液晶电视所需的低电压，如12V、5V等，并分别提供给不同的电路模块。
2. 信号处理：液晶电视主板接收来自外部输入源（如电视信号、HDMI、USB等）的信号，并经过信号解码、转换和放大等处理，使之能够驱动液晶面板显示出高质量的图像。
该过程主要由视频处理器和音频处理器来完成。
3. 显示控制：液晶电视主板中的显示控制模块负责控制液晶屏幕的亮度、对比度、色彩等参数，并将处理后的图像信号发送给液晶面板。
它通过液晶驱动芯片控制液晶屏幕上像素的点亮和熄灭，从而实现图像的显示。
4. 用户交互：液晶电视主板还配备了用户交互模块，包括遥控接收器、按钮、显示屏幕等。
这些模块可以接收用户的操作指令，将其转化为对应的控制信号，并通过主板其他模块的协同工作，实现对电视的控制和操作。
总体来说，液晶电视主板通过电源管理、信号处理、显示控制和用户交互等模块的协同工作，实现了对图像信号的处理和液晶屏幕的驱动，从而实现了图像的高质量显示。

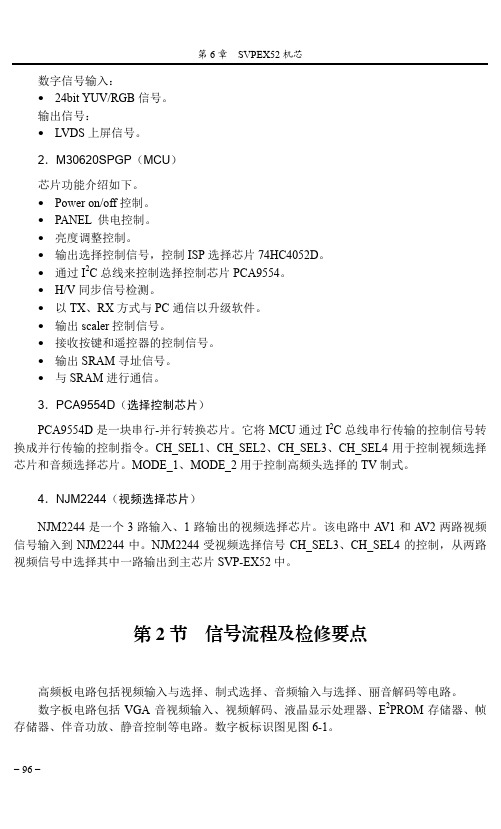

![第2节 信号流程及检修要点_TCL王牌液晶彩色电视机维修精华_[共3页]](https://img.taocdn.com/s1/m/cee6e1013186bceb19e8bbfe.png)
第6章SVPEX52机芯数字信号输入：∙ 24bit YUV/RGB信号。
输出信号：∙ LVDS上屏信号。
2．M30620SPGP（MCU）芯片功能介绍如下。
∙Power on/off控制。
∙ PANEL 供电控制。
∙亮度调整控制。
∙输出选择控制信号，控制ISP选择芯片74HC4052D。
∙通过I2C总线来控制选择控制芯片PCA9554。
∙H/V同步信号检测。
∙以TX、RX方式与PC通信以升级软件。
∙输出scaler控制信号。
∙接收按键和遥控器的控制信号。
∙输出SRAM寻址信号。
∙与SRAM进行通信。
3．PCA9554D（选择控制芯片）PCA9554D是一块串行-并行转换芯片。
它将MCU通过I2C总线串行传输的控制信号转换成并行传输的控制指令。
CH_SEL1、CH_SEL2、CH_SEL3、CH_SEL4用于控制视频选择芯片和音频选择芯片。
MODE_1、MODE_2用于控制高频头选择的TV制式。
4．NJM2244（视频选择芯片）NJM2244是一个3路输入、1路输出的视频选择芯片。
该电路中A V1和A V2两路视频信号输入到NJM2244中。
NJM2244受视频选择信号CH_SEL3、CH_SEL4的控制，从两路视频信号中选择其中一路输出到主芯片SVP-EX52中。
第2节 信号流程及检修要点高频板电路包括视频输入与选择、制式选择、音频输入与选择、丽音解码等电路。
数字板电路包括VGA音视频输入、视频解码、液晶显示处理器、E2PROM存储器、帧存储器、伴音功放、静音控制等电路。
数字板标识图见图6-1。
− 96 −。
液晶彩电信号处理与控制电路概述液晶彩电是现代家庭娱乐中不可或缺的设备之一。
其显示效果的优劣直接关系到观众的观看体验。
液晶彩电信号处理与控制电路起着至关重要的作用，它们负责对输入信号进行处理和控制，以提供清晰、流畅的图像和音频输出。
本文将概述液晶彩电信号处理与控制电路的基本原理和主要组成部分。
一、信号处理电路概述液晶彩电的信号处理电路主要包括输入端信号源解码、图像处理、音频处理和输出端接口等模块。
1. 输入端信号源解码输入端信号源解码模块用于接收并解码外部信号源的输入。
常见的信号源包括电视信号、视频信号、音频信号等。
在这一模块中，需要将输入信号转换为电视机内部可处理的数字信号。
2. 图像处理图像处理模块负责对输入的图像信号进行处理和优化。
其中包括亮度、色彩等参数的调节，以及针对不同图像场景的降噪处理和锐化处理等。
3. 音频处理音频处理模块用于对输入的音频信号进行处理和放大，以提供清晰、逼真的声音输出。
这部分主要涉及音频解码、声音场景调节和音频放大等功能。
4. 输出端接口输出端接口模块负责将处理后的信号输出到液晶屏幕和音箱等输出设备。
这包括液晶屏的驱动和刷新，以及音频信号的输出放大等。
二、控制电路概述液晶彩电的控制电路主要负责对整个电视机的各种功能进行控制和管理。
它包括主控芯片、存储芯片、遥控器接收器等组成部分。
1. 主控芯片主控芯片是液晶彩电的核心，它负责整个电视机的逻辑控制和信号处理。
主控芯片通常包含中央处理器(CPU)、图像处理器(GPU)、音频处理器(ADSP)等子模块，以及相关的外围接口。
2. 存储芯片存储芯片用于存储电视机的配置参数、预设图像和音频等数据。
这些数据可以通过用户界面进行修改和管理，以实现个性化的使用体验。
3. 遥控器接收器遥控器接收器模块负责接收并解码遥控器发送的红外信号，将用户的操作指令传递给主控芯片。
这使得用户可以通过遥控器轻松地控制电视机的各种功能。
三、总结液晶彩电信号处理与控制电路是液晶彩电的核心组成部分，它们通过对输入信号的处理和控制，确保电视机能够提供清晰、流畅的图像和音频输出。
液晶电视信号处理电路组成：1 普通模拟电视信号处理模块。
2 模拟信号/数字信号转模块。
3 隔行/逐行转换模块。
4 模拟VGA/数字VGA 信号转换模块。
5 DVI 串行/并行转换模块。
6 LCD 图像处理模块（SCALER ）。
7 DVI 并行/串行转换模块。
8 LCD 显示模块。
9 CPU 模块。
10 供电模块。
液晶显示器的参数：1 视角：大于120度，好的要160度2 对比度：大于250：1 好的可达600：13 亮度：一般在200－550cd /㎡ (cd /㎡ 也叫nit 尼特)（ｌｕｘ 明流，也是亮度的单位）4 像素误差：在屏幕上可看到的小色点，允许有3－5个5 暗点或亮点（坏点）允许有3－5个6 响应时间：合格的显示器响应时间在16－30ｍｓ之间。
7 子象素：每一个像素是由红、绿、蓝三个子像素组成的（彩色液晶显示器）整机机工芯板（驱动板）电路组成：一体化数码调频调谐器，（内部包括：图像中放，视频检波，视频处理，伴音鉴频、预中放电路，声表面滤波器、中频放大，中频压控振荡器（PIF－VCO）、视频检波器等组成）、数字视频解码器，视频切换开关、液晶显示处理器、EEPROM 存储器、帧存储器、缓冲器、传单前置音效、伴音功放、静音控制等组成。
组件板包括：AV 端子板、高频板、遥控板、数字板、接收板、前控板、TU 转接板、背光驱动板（高压）。
一体化数字高频头的引脚功能如下表液晶显示屏的三种接口： 引脚 符号 功能1 VT调谐电压 2 VCC （BTU ）＋5V 供电 3 SCL总线时钟 4 SDA总线数据 5 AS总线地址选择 6 NC空脚 7 SIF OUT伴音中频输出 8 VIDEO OUT视频输出 9 VCC （BIP ）＋5V 供电 10 AUDIO OUT 音频输出1 TTL 接口：这各屏要求AD 驱动板输入单口或双口6位/8位的三基色的TTL 电平。
有60PIN 、70PIN 、80PIN ，TTL 的PIN 脚较多一般在41针以上，最多的有120针。
液晶电视主板工作原理
液晶电视主板的工作原理主要包括以下几个方面：
1. 信号处理：液晶电视主板通过接收来自外部设备（如DVD 机、机顶盒、游戏机等）的电子信号，并对其进行初步的处理。
这个过程主要包括信号的放大、滤波、去噪、分解等，以确保图像和声音的质量。
2. 图像处理：液晶电视主板对接收到的视频信号进行图像处理，主要包括去除噪点、增强对比度、调整亮度和色彩平衡等操作。
此外，还可以应用不同的图像处理算法，如运动补偿、降噪、图像锐化等，以提高图像的质量和清晰度。
3. 显示控制：液晶电视主板通过控制液晶面板上的像素，来显示经过图像处理后的图像内容。
主要工作包括根据接收到的信号调整像素的亮度和颜色，同时控制液晶屏的驱动电压和刷新率，以实现快速的图像更新和平滑的运动效果。
4. 声音处理：液晶电视主板还负责对接收到的音频信号进行处理，以获取清晰、高质量的声音。
这个过程主要包括音频信号的放大、调节音量和均衡、消除杂音等操作。
5. 界面与控制：液晶电视主板还包含与用户交互的界面和控制模块。
通过按钮、遥控器、触摸屏等操作控制板，用户可以进行电源开关、信号输入切换、音量调节、画面调整、菜单设置等操作。
以上是液晶电视主板的工作原理的简要描述，实际情况可能会根据不同的品牌和型号有所差异。
总体来说，液晶电视主板通过信号处理、图像处理、显示控制、声音处理和界面与控制等模块的协同工作，实现了电视信号的接收、处理和显示，从而呈现出高质量的图像和声音效果。
液晶电视工作原理讲解
液晶电视是利用液晶显示材料和电路来实现对电视图像和信号处理的一种电视显示技术。
它由显示面板、处理芯片、电源和其它部件组成。
液晶电视的工作原理主要是将处理芯片处理的图像信号循环发送到液晶显示屏上，由
磁控晶体管(TFT)以二位模式依次将液晶显示屏的二位模式依次将液晶显示屏的位数信号
从电视接收器获取，经过扫描驱动单元然后输出给液晶显示屏作图像显示。
扫描驱动单元是原电视机的核心组成部分，用于扫描显示屏，以收到的信号来激发液
晶显示屏每一个显示点。
当扫描驱动单元收到图像信号时，它将电压调节扒描显示的图像
字节，对图像信号和电压进行调制，来控制液晶显示屏上每一点的显示像素点。
液晶显示材料是一种透明的物质，无色或有色，能够通过施加电压变暗，以使图像或
文字显示出来，其原理是：薄膜晶体管元件（TFT）在显示材料上设有精密阵列排布，当
施加电压时，TFT对小范围液晶材料极化，它能够使液晶材料的指向性形成，使图像显现
出来。
另外，电源部件也是液晶电视的重要组成部分，它的功能在于把电源供电到显示材料
和处理芯片，保证液晶电视正常运行。
液晶电视的核心技术也不断发展，很多的技术已经在服务我们的生活。
在国内市场中，液晶电视越来越受欢迎，不仅仅因为它具有良好的画质，而且因为它更具经济效益，价格
也相对较低。
液晶电视信号处理电路组成：1 普通模拟电视信号处理模块。
2 模拟信号/数字信号转模块。
3 隔行/逐行转换模块。
4 模拟VGA/数字VGA 信号转换模块。
5 DVI 串行/并行转换模块。
6 LCD 图像处理模块（SCALER ）。
7 DVI 并行/串行转换模块。
8 LCD 显示模块。
9 CPU 模块。
10 供电模块。
液晶显示器的参数：1 视角：大于120度，好的要160度2 对比度：大于250：1 好的可达600：13 亮度：一般在200－550cd /㎡ (cd /㎡ 也叫nit 尼特)（ｌｕｘ 明流，也是亮度的单位）4 像素误差：在屏幕上可看到的小色点，允许有3－5个5 暗点或亮点（坏点）允许有3－5个6 响应时间：合格的显示器响应时间在16－30ｍｓ之间。
7 子象素：每一个像素是由红、绿、蓝三个子像素组成的（彩色液晶显示器）整机机工芯板（驱动板）电路组成：一体化数码调频调谐器，（内部包括：图像中放，视频检波，视频处理，伴音鉴频、预中放电路，声表面滤波器、中频放大，中频压控振荡器（PIF－VCO）、视频检波器等组成）、数字视频解码器，视频切换开关、液晶显示处理器、EEPROM 存储器、帧存储器、缓冲器、传单前置音效、伴音功放、静音控制等组成。
组件板包括：AV 端子板、高频板、遥控板、数字板、接收板、前控板、TU 转接板、背光驱动板（高压）。
一体化数字高频头的引脚功能如下表液晶显示屏的三种接口： 引脚 符号 功能1 VT调谐电压 2 VCC （BTU ）＋5V 供电 3 SCL总线时钟 4 SDA总线数据 5 AS总线地址选择 6 NC空脚 7 SIF OUT伴音中频输出 8 VIDEO OUT视频输出 9 VCC （BIP ）＋5V 供电 10 AUDIO OUT 音频输出1 TTL 接口：这各屏要求AD 驱动板输入单口或双口6位/8位的三基色的TTL 电平。
有60PIN 、70PIN 、80PIN ，TTL 的PIN 脚较多一般在41针以上，最多的有120针。
2 TMDS 接口：这种用的较少，是一种类似于LVDS 的接口，在大尺寸的屏中有一部分使用该接口3 LVDS 接口：LVDS 接口（低压差分信号接口 low-voltage differential signaling ）比较常见的有20PIN/30PIN 的接口，早期的10－12寸的屏也有14PIN 接口的，它的信号线口数一般为单通道6位，单通道8位，双通道6位，双通道8位。
看到这种20PIN 的连接头，基本上都可以判定这个屏的接口电路就是LVDS 类型的了，至于是单口还是双口就要拧开螺丝看看里面的电路，一般每对数据线之间都有一个100欧姆的电阻，看到4个的话就是单口6位颜色的屏，看到8个的话就是双口六位，5个的话一般是单口8位，有10个一般就是双口8位，高压板高压板开机瞬间高压约为交流1500V，正常工作电压约为交流800V，主要器件为光管，液晶驱动方式分类：扭曲向列（TN）型、超扭曲向列（STN）型、薄膜晶体管（TFT）三大类。
LCD不良原因分析：1短路：开机长鸣，鸣叫、交短、漏光2大电流：在模组上的表现为显示淡，模糊或电池损耗快，测电流较大。
3断路：表现为少划、缺划、断字、实际上是ITO被乔伤断开4蚀刻不足：表现为黑点、多点、模组或电测显示为多了一块图案。
5蚀刻过渡：表现为字细、字变形、模组或电测显示某个字节一部分缺掉。
6字淡：字淡、色淡。
（局部字淡：由电流引起的 整体字淡：与液晶配比或制程有关）7鬼影：即字深，在模组上显示就是不该出现的字节在不点亮时也隐约可见，影响对比度。
8漏光;显示字节较其它字节要淡，也就是字节不均。
9导电不良：闪烁、字节闪烁、字节模糊不清、接触不良，晃动、显示不全、半显缺划等不稳定。
10表面不均：灰度不均，显示不均、字节不均、白点、黑点、污点等。
11图白：字缺、字节缺少一部分。
外观不良1内污：黑点、污点、邹维指LCD内有的。
2内刮：黑线、白线、PI被刮伤3颜色不均：色彩不一致、彩虹。
4底色不符：指LCD整体的颜色与另一些LCD的整体颜色差异很大。
5破损：镜片坏、碎裂。
有角破和绝缘层破损。
6切裂不良：Y轴切割、X轴裂片造成一部分突起或凹陷。
7PIN刮伤：即导电层被刮伤。
8偏光片刮伤、剌破：表现为镜花。
镜面模糊。
9偏光片水纹：偏光片上有一道道条纹，酒精渗入或擦脏污引起的。
10无保护膜11偏光片气炮：LCD表面偏光片有小汽泡。
12贴反：指偏光片贴反了，本该贴在下片的贴在上片了。
13凸点：贴片时有灰尘，等污染物落入LCD表面或偏光片本身的脏污造成的。
14混料;有版次不同或型号的混料DIY的VGA线分两种，选购屏线时需注意的是，驱屏线长一般不要超过30mm，特别是TTL类的，如果太长，会造成信号衰减过大，会造成很大的噪音干扰。
一种是第一个图中所示的一端带12PIN插口，一端为标准15针DS2公插头，其中市面上常见的12PIN脚的定义顺序为：1 GND Ground2 VS Vsync3 HS Hsync4 GND Red-GND5 RED RED in6 GND Green-GND7 GRN GREEN in8 GND Blue-GND9 BLUE BLUE in10 GND GND11 SDA DDC-SDA12 SCL DDC-SCL15针的信号线定义如下:表1-5 模拟信号连接器引脚定义PIN MNEMONIC SIGNAL1 RV 红色信号2 GV 绿色信号3 BV 蓝色信号没有4 NC接地5 GND6 RG 红色接地7 GG 绿色接地8 BG 蓝色接地9 +5 V +5 V电源(从 PC来)I2C总线10 SDANone11 NC1213 HS行同步场同步14 VSI2C总线15 SCL1、VGA线不用过长，一般市面上通用的是1.8M足够，如果VGA线过长就会产生信号衰减，图象出现重影；2、如果VGA线质量不好也会出现重影、条纹干扰等现象；3、VGA线的磁环并非必须，更不必两端都加磁环，磁环的主要作用是减少电磁辐射而已，可以忽略不记的。
一般液晶屏结构简单地分为四部分组成：1背后的控制图像显示的控制电路部分，液晶坏的一部分问题出在这里2灯管部分，一般液晶屏分为偶数灯管，灯管数为单灯管，双灯管和四灯管，笔记本屏基本上是单灯管的，3背光部分，这一部分一般不会坏，除非被外力撞击。
4夹层玻璃部分，这里是屏的最关键部位，也是液晶屏技术会计师最亮制作最难的部分，屏里两层玻璃间灌满液晶体，一般所讲的斑和点都是夹层玻璃屏内的液晶出的问题。
5液晶屏寿命一般在3万小时以上，现在的液晶屏寿命号称为8万小时。
亮度单位：不少人在描述亮度单位时，都采用了“流明”，但这事实上是错误的。
事实上，“流明”是光通量的单位，而亮度的单位应该是cd/㎡。
两者都是用于光学领域的技术参数。
发光体单位时间内发出的光量总和称为光通量（luminous flux），物理学上用符号。
发光体在特定方向单位立体角单位面积内的光通量称为亮度（luminace），物理学上用L表示，单位为坎德拉每平方米或称平方烛光cd/㎡。
LCD屏检验标准：1检验条件：1环境温度：20－25度，环境湿度：65±5% 2 照明条件：正常照明度（光度300－800LUX 之下方1米处）入射角度45度。
2检验方法：目测（要求检验人员视力及正常，无色盲、色弱等视觉缺陷）。
检测时视线与LCD显示屏角度为90度±30度，眼睛与LCD显示屏距离30CM，目视5S后检查。
3检验标准，外观检查1无面板变形，LCD与主机能紧密扣合，转轴无过松或过紧，开关LCD无异响2 LCD显示屏表面不应有腐蚀及碎裂，涂覆层应均匀，无凝结、脱落、龟裂及磨损现象。
有关次要缺陷定义如下表其余类型缺陷均判为主要缺点为：LCD尺寸：15.0″/14.1″/13.3″项目不良现象描述圆形，直径≤1.0MM，数量≤2个凹痕、气泡线形，长度≤3MM宽度≤0.2MM。
数量≤2个圆形，直径≤1.0MM、数量≤2个污点、异物线形，长度≤3MM，宽度≤0.2MM，数量≤2个刮伤，擦痕长度≤3MM，宽度≤0.2MM：数量≤2个，3.2电性能检查，LCD显示屏测试程序依次出现如下画面：全红、全绿、全蓝、全白、全灰、全黑、16色彩条，检查要求：无不显示，背光管不亮，显示暗，过热，无法调节亮度，闪烁等异常现象，无水波纹画面显示正常，B在全白画面时，颜色应正常，均匀，无偏色，在5色及16色彩条画面时，各彩条颜色正常，无偏色分界线清晰，无模糊、扩散等异常现象，在全白画面检查暗点，在全黑画面检查亮点，同时检查刮伤、凹痕等缺陷，满足下列各项指标为次要缺点，LCD尺寸15.0″/14.1″13.3″单点红、绿、蓝≤4点两点连续2，三点及三点以上连续一，两处亮点间距≥20MM亮点总数≤4个；单点红、绿、蓝≤2三点及三点以上连续1两处暗点间距≥15MM暗点，暗点总数≤6，帝暗点总数≤6；附：暗屏时一个像素超过5%面积发光计为一个亮点。
每批有亮点比例不超过5%LCD屏装配流程：1.遵循电源顺序，非正常的电源顺序会导致严重的故障或电气损坏要严格按照产品规格书上所规定的电源的操作顺序来进行作业2.防止机械压力请通过四角螺丝孔的方式来固定LCD请避免LCD遭受物理性压力，如折弯、扭曲、撞击或重压3.防止过热屏表面温度太高会导致质量不良请在规定的温度下使用LCD、背光灯的散热也应该考虑4.保持LCD清洁LCD对灰尘十分敏感，灰尘会导致LCD功能或视觉感不良，所以请保持LCD清洁5.防电磁辐射LCD容易受到电磁辐射干扰，所以，组装时系统必须进行防辐射处理6.尽量避免低温操作0度的低温会造成LCD反应迟缓，背光灯会非正常运行，以致大大缩短LCD的使用寿命LCD应该在通常室温下使用7.不要接触TCP部分在任何状况都不要触碰TCP部分，否则会导致Driver IC内部薄膜等破损，TCP是LCD最脆弱的部分 8.不要拔背光灯的连接线不要用拖背光灯连接线的方式拿起LCD这样会造成连接线接触不良导致损坏当从传送带上拿起LCM时，请用双手握住LCD两侧的金属框部分。
9.确保I/F＆B/L连接正常LCD不完全连接会导致背光灯连接器燃烧或损坏连接后必须检查10.小心拿放请勿抛掷、折弯或撞击LCD，物理性压力会造成屏破损等不良状况11.保持安装螺丝的长度和电动起子的扭力矩过强或过弱的电动起子扭力矩会导致LCD机械损伤。
故请按照规格书的要求使用电动起子安装螺丝的长度必须严格按照规格书的要求12.请勿长时间在同一模式下使用LCD长时间在同一模式下使用LCD会导致殘影并造成LCD损坏请遵照以下指导1.不使用时请关闭电源2.周期性变更图象13.不良的LCD也应小心操作为了防止造成其它不良，请小心操作不良LCD片不良LCD片可以修理14.不要堆叠LCDLCD是由易碎的零件组成，如TCP、玻璃等堆叠LCD会造成不必要的损坏15.连接时请勿重压重压会转移到LCD最脆弱的部分TCP并最终造成TCP破裂或其它意想不到的损坏16.将背光灯的连接线置于LCD后如果背光灯的连接线放在LCD之前，背光灯的连接器会划伤偏光镜表面17.千万不要在电源开启的状态下连接或断开LCDLCD是由CMOS（金属氧化物半导体）组成的。
