LED电视机黑屏故障的检修思路及LED屏的分解、灯条更换方法

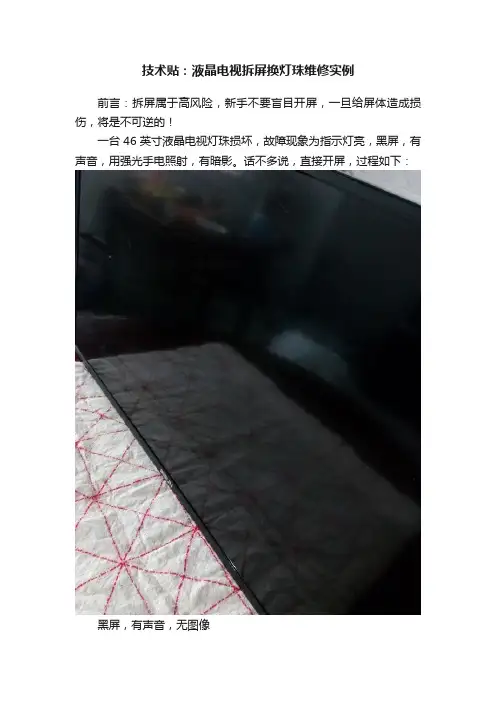

技术贴：液晶电视拆屏换灯珠维修实例
前言：拆屏属于高风险，新手不要盲目开屏，一旦给屏体造成损伤，将是不可逆的！
一台46英寸液晶电视灯珠损坏，故障现象为指示灯亮，黑屏，有声音，用强光手电照射，有暗影。

话不多说，直接开屏，过程如下：
黑屏，有声音，无图像
拆掉机框，小心拿出液晶屏
继续拆偏光膜，导光板
注意四周有卡扣，用一字螺丝刀轻轻撬开才能拿掉
揭掉偏光膜就能看见灯珠和反光板了
揭开反光板
用电阻档10k档测量，不发光的灯珠是坏的，对比灯珠测量阻值，阻值漂移过大的灯珠不良，也需要更换。

拿出自制的LED焊台，更换LED
换好后效果图
灯条底部加铝箔散热
更换好后试机，效果不错，无暗影，光斑。

关注头条号“电子爱好者苏格”，每天一篇原创维修实例经验。

led液晶显示器维修教程维修LED液晶显示器是一项比较复杂的工作，需要一定的专业知识和技能。

下面是一个基本的LED液晶显示器维修教程，供参考：步骤一：观察故障现象首先，将故障的LED液晶显示器连接到电源，并观察故障现象。

例如，屏幕不亮、显示异常、画面闪烁等。

这一步的目的是准确定位故障点，并辅助后续的维修工作。

步骤二：拆解显示器外壳将LED液晶显示器放置在安全的工作台上，并使用适当的工具，拆解显示器外壳，将内部电路暴露出来。

在拆解的过程中，需要注意不要损坏显示器内部的电路板和连接线。

步骤三：检查电源模块接下来，进行电源模块的检查。

检查电源线是否连接良好，电源开关是否正常工作，以及是否有明显的物理损坏。

如果发现电源模块有问题，可以尝试更换或维修电源模块。

步骤四：检查控制板如果电源模块正常工作，接下来要检查控制板。

检查控制板上的电容、电阻、连接线等是否有问题。

可以使用万用表等工具进行测试，找出有故障的元器件，并进行修复或更换。

步骤五：检查显示屏模块如果控制板正常工作，但屏幕仍然有问题，就要检查显示屏模块。

检查显示屏的背光灯是否正常点亮，显示屏上是否有明显的损坏。

可以使用专业的仪器对显示屏进行测试，确认故障原因。

步骤六：维修或更换故障部件根据以上的检查结果，确定故障的具体部件，并进行维修或更换。

维修时要注意使用正确的工具和材料，保证操作的准确性和安全性。

步骤七：重新组装显示器在故障部件修复或更换完成后，将显示器的各个组件重新组装起来。

在重新组装的过程中，要注意插头和连接线的正确连接，以及外壳的固定。

步骤八：测试修复是否成功最后，将修复完成的显示器连接到电源，并进行测试。

确保显示器的各项功能正常，没有异常现象出现。

以上是一个基本的LED液晶显示器维修教程，涉及到的内容比较繁杂且需要一定的专业知识和技能。

为了确保安全和效果，建议在进行维修时请专业人士操作或在他们的指导下进行。

同时，在维修过程中要注意保持专注，并正确使用工具和材料，以避免不必要的损坏。

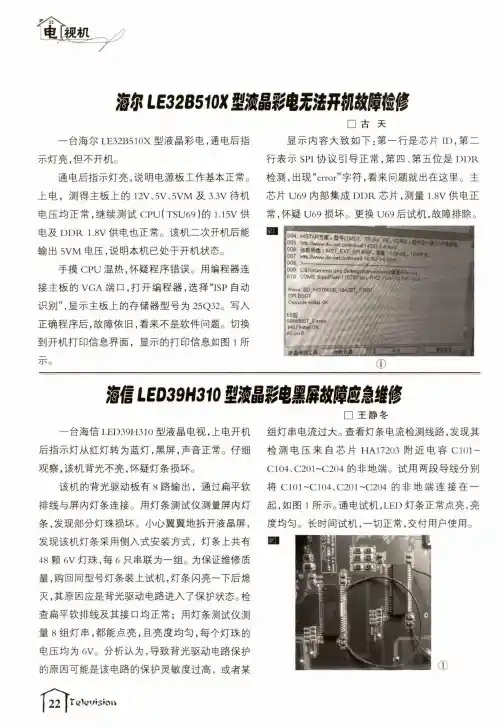

m LE32B5i〇x m B B B m s itm jitm ifi□古天一台海尔LE32B510X型液晶彩电，通电后指 示灯亮，但不开机。

通电后指示灯亮,说明电源板工作基本正常。

上电，测得主板上的12V、5V、5V M及3.3V待机 电压均正常，继续测试CPU(TSU69)的1.15V供 电及D D R 1.8V供电也正常。

该机二次开机后能 输出5V M电压,说明本机已处于开机状态。

手摸C P U温热，怀疑程序错误。

用编程器连 接主板的V G A端口，打开编程器，选择“ISP自动 识别”，显示主板上的存储器型号为25Q32。

写入 正确程序后，故障依旧，看来不是软件问题。

切换 到开机打印信息界面，显示的打印信息如图1所不。

显示内容大致如下：第一行是芯片1D,第二 行表示SPI协议引导正常，第四、第五位是D D R 检测，出现“e r r o r”字符,看来问题就出在这里。

主 芯片U69内部集成D D R芯片，测量1.8V供电正 常，怀疑U69损坏。

更换U69后试机，故障排除。

①海信LED39H310型液晶彩电黑屏故障应急绻修□王静冬—台海信LED39H310型液晶电视，上电开机 后指示灯从红灯转为蓝灯，黑屏，声音正常。

仔细 观察,该机背光不亮，怀疑灯条损坏。

该机的背光驱动板有8路输出，通过扁平软 排线与屏内灯条连接。

用灯条测试仪测量屏内灯 条，发现部分灯珠损坏。

小心翼翼地拆开液晶屏, 发现该机灯条采用侧入式安装方式，灯条上共有 48颗6V灯珠，每6只串联为一组。

为保证维修质 量，购回同型号灯条装上试机，灯条闪亮一下后熄 灭,其原因应是背光驱动电路进入了保护状态。

检 查扁平软排线及其接口均正常；用灯条测试仪测 量8组灯串，都能点亮，且亮度均匀，每个灯珠的 电压均为6V。

分析认为，导致背光驱动电路保护 的原因可能是该电路的保护灵敏度过高，或者某组灯串电流过大。

查看灯条电流检测线路,发现其 检测电压来自芯片H A17203附近电容C101 ~ C104、C201~C204的非地端。

w w w.j w1989.c nA P P L J A J N J C E：REPAIRING 用LED麵换鼸灯管修复LCD液晶纖屏故障一台26英寸拼装液晶彩电，开机出现厂标后 黑屏，且无伴音。

拆机检查，上电测得VST.598_V3.3型主板插 座J15各脚对地电压：待机时，电源12V端为 12V,O N端和ADJ端都为0V;按遥控“开机”键 开机后，电源12V端为12V,O N端为5V,ADJ端 瞬间为4.3V,然后迅速降为OV。

H Q-04-22009 REV2.(丨型背光板上C9两端(分别插灯管插座C N4、C N5 )电压在开机后由0.4V降为0V,C10两端（分别接灯管插座C N2、C N3)电压由6.17V降为0V,怀疑屏内灯管有问题。

从14英寸液晶显示器中拆下的灯管代换原机两组灯管，通电试机，四根灯管持续发光，如图1所示，此时测得C9和CIO两端电压都为6.3V。

仔细检查原机灯管，发现插座C N4和C N5所接灯管的接线端烧黑断裂。

□慕志明因购不到该机灯管，只好购回一块X Q F- LED0102 V2型LED背光板和两根长度与原机灯 管一样长（54cm)的LED灯条。

对比后发现,LED 背光板上供电插座引脚功能（供电端V C C、背光 开/关脚〇/F、亮度控制端ADJ、接地端G N D)排 列顺序与原背光板相同，如图2所示。

接好灯条与 连线，装屏试机，故障排除。

■■液晶嘯臟修两倒例1:一台三洋42CE530A型液晶电视，三 无，指示灯不亮:，分析检修：该机电源板型号为LK- PL420406A6021010131-A。

拆机检测，保险正常。

上电，测300V电压正常，但主电源次级输出电压 为0V,副电源输出的5VSB电压在IV左右波动。

在路测量两只12V整流二极管SR51U0,发现一只 击穿，两只5V整流二极管正常。

换用SR5200型 二极管后试机，故障排除。

此时测得PFC电压为 372V,待机时5V电压为5.27V,12V电压为15.47V;二次开机后,5V电压为5.26V,12V电压为 12.21V。

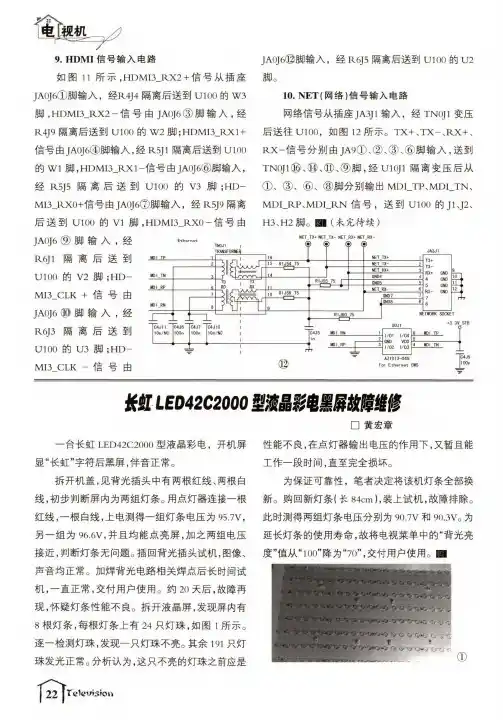

9.HDMI信号输入电路如图11所示，HDMI3_RX2+信号从插座JA0J6①脚输入，经R勺4隔离后送到U100的W3脚，HDMI3_RX2-信号由JAQJ6③脚输入，经R4J9隔离后送到U100的W2脚;HDMI3_RX1+信号由JAQJ6④脚输入，经R5J1隔离后送到U100的W1脚,HDMI3_RX1-信号由JA0J6⑥脚输入，经R5J5隔离后送到U100的V3脚;HD-MI3_RX0+信号由JAQJ6⑦脚输入，经R5J9隔离后送到U100的VI脚,HDMI3_RX0-信号由JAQJ6⑫脚输入，经R可5隔离后送到U100的U2脚。

（网络）信号输入电路网络信号从插座JA3J1输入，经TN0J1变压后送往U100,如图12所示。

TX+、TX-、RX+、RX-信号分别由JA9①、②、③、⑥脚输入，送到TN0J1⑯、⑭、⑪、⑨脚，经U1QJ1隔离变压后从①、③、⑥、⑧脚分别输出MDI_TP、MDI_TN、MDI_RP、MDI_RN信号，送到U100的J1、J2、H3、H2脚。

SI（未完待续）JA0J6⑨脚输入，经R6J1隔离后送到U100的V2脚；HD-MI3_CLK+信号由JA0J6⑩脚输入，经R6J3隔离后送到U100的U3脚；HD—MI3_CLK-信号由NET_TX+NET_TX-NET_RX+NET_RX-HHLED42C2000璽液翻电黑馳障维修□黄宏章—台长虹LED42C2000型液晶彩电，开机屏显“长虹”字符后黑屏，伴音正常。

拆开机盖,见背光插头中有两根红线、两根白线，初步判断屏内为两组灯条。

用点灯器连接一根红线，一根白线，上电测得一组灯条电压为95.7V,另一组为96.6V,并且均能点亮屏,加之两组电压接近，判断灯条无问题。

插回背光插头试机，图像、声音均正常。

加焊背光电路相关焊点后长时间试机，一直正常，交付用户使用。

约20天后,故障再现,怀疑灯条性能不良。

拆开液晶屏，发现屏内有8根灯条，每根灯条上有24只灯珠，如图1所示。

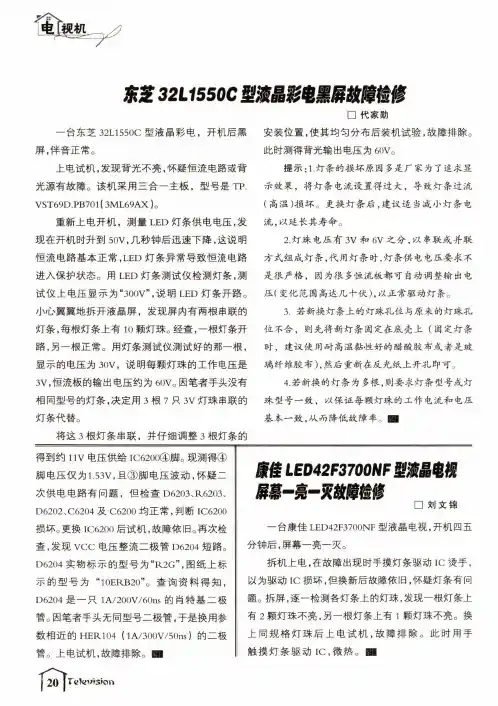

东芝32L1550C型液晶彩电黑屏故障检修□代家勋—台东芝32L1550C型液晶彩电，开机后黑 屏，伴音正常。

上电试机,发现背光不亮，怀疑恒流电路或背 光源有故障。

该机采用三合一主板，型号是TP. VST69D.PB70l(3M L69A X)〇重新上电开机，测量L E D灯条供电电压，发 现在开机时升到50V,几秒钟后迅速下降，这说明 恒流电路基本正常,L E D灯条异常导致恒流电路 进入保护状态。

用L E D灯条测试仪检测灯条，测 试仪上电压显示为“300V”，说明L E D灯条开路。

小心翼翼地拆开液晶屏，发现屏内有两根串联的 灯条,每根灯条上有10颗灯珠。

经查，一根灯条开 路，另一根正常。

用灯条测试仪测试好的那一根, 显示的电压为30V,说明每颗灯珠的工作电压是 3V,恒流板的输出电压约为60V。

因笔者手头没有 相同型号的灯条,决定用3根7只3V灯珠串联的 灯条代替。

将这3根灯条串联，并仔细调整3根灯条的得到约11V电压供给IC6200®脚。

现测得④脚电压仅为1.53V,且③脚电压波动，怀疑二次供电电路有问题，但检查D6203、R6203、D6202、C6204 及 C6200 均正常，判断 IC6200损坏。

更换1C6200后试机，故障依旧。

再次检查，发现V C C电压整流二极管D6204短路。

D6204实物标示的型号为“R2G”，图纸上标示的型号为“10ERB20”。

查询资料得知，D62〇4是一只lA/200V/60ns的肖特基二极管。

因笔者手头无同型号二极管，于是换用参数相近的 H E R104 (lA/300V/50n s)的二极管。

上电试机，故障排除。

HI安装位置，使其均匀分布后装机试验，故障排除。

此时测得背光输出电压为60V。

提示：1.灯条的损坏原因多是厂家为了追求显示效果，将灯条电流设置得过大，导致灯条过流(高温）损坏。

更换灯条后，建议适当减小灯条电流，以延长其寿命。

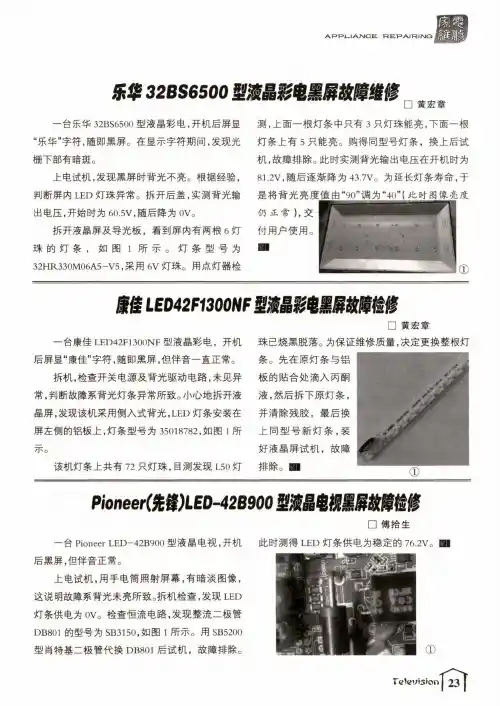

A P P L-I A J V I C E T R E P A n R I T S I C i 絲32BS6咖鼸晶彩电黑屏故鼸修〇猶—台乐华32BS6500型液晶彩电，开机后屏显 “乐华”字符，随即黑屏。

在显示字符期间，发现光 栅下部有暗斑。

上电试机,发现黑屏时背光不亮。

根据经验，判断屏内LED灯珠异常。

拆开后盖，实测背光输 出电压，开始时为60.5V,随后降为0V。

拆开液晶屏及导光板，看到屏内有两根6灯 珠的灯条，如图1所示。

灯条型号为32H R330M06A5-V5,采用6V灯珠。

用点灯器检测，上面一根灯条中只有3只灯珠能亮，下面一根 灯条上有5只能亮。

购得同型号灯条，换上后试 机，故障排除。

此时实测背光输出电压在开机时为 81.2V,随后逐渐降为43.7V。

为延长灯条寿命，于 是将背光亮度值由“90”调为“40”（此时图像亮度 仍正常），交付用户使用。

HI①康佳L E D42F1300NF型液晶彩电黑屏故障检修□黄宏章—台康佳LED42F1300N F型液晶彩电，开机 后屏显“康佳”字符，随即黑屏，但伴音一直正常。

拆机，检查开关电源及背光驱动电路，未见异 常，判断故障系背光灯条异常所致。

小心地拆开液 晶屏，发现该机采用侧入式背光,LED灯条安装在 屏左侧的铝板上，灯条型号为35018782,如图1所不。

该机灯条上共有72只灯珠，目测发现L50灯珠已烧黑脱落。

为保证维修质量，决定更换整根灯 条。

先在原灯条与铝板的贴合处滴入丙酮液，然后拆下原灯条，并清除残胶，最后换上同型号新灯条，装好液晶屏试机，故障排除〇■Pioneer(先锋)L E D-42B900鼸晶电视黑屏故障检修—台P i o n e e r LED-42B900型液晶电视，开机 后黑屏，但伴音正常。

上电试机，用手电筒照射屏幕，有暗淡图像，这说明故障系背光未亮所致。

拆机检查，发现LED 灯条供电为0V。

检查恒流电路，发现整流二极管 DB801的型号为SB3150,如图1所示。

w w w.jw1989.c nA P P i-I A T S I G E T R E P A IT R JT S JG 长虹ITV32830E X型液晶彩电纖障雄修—台长虹ITV32830E X型液晶彩电，开机后 伴音正常，图像花屏，如图1所示。

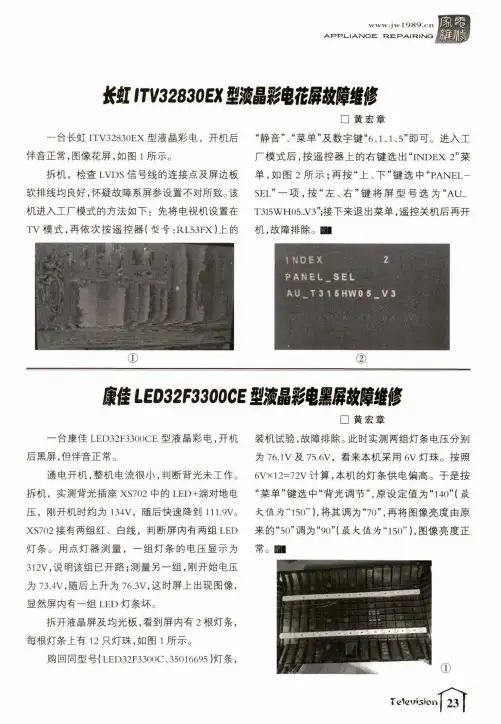

拆机，检查LVDS信号线的连接点及屏边板 软排线均良好，怀疑故障系屏参设置不对所致。

该 机进入工厂模式的方法如下：先将电视机设置在 T V模式，再依次按遥控器（型号：RL53FX)上的①□黄宏章“静音”、“菜单”及数字键“6、1、1、5”即可。

进入工 厂模式后，按遥控器上的右键选出“INDEX 2”菜 单，如图2所示；再按“上、下”键选中“PANEL- SEL”一项，按“左、右’’键将屏型号选为“AU_ T315W H05-V3”;接下来退出菜单，遥控关机后再开 机，故障排除。

HIINDEX2P A N E L.S E LAU T315H W05V3②康佳LED32F3300C E型液晶B电黑屏故障绻修□黄宏章一台康佳LED32F3300C E型液晶彩电，开机 后黑屏,但伴音正常。

通电开机，整机电流很小，判断背光未工作。

拆机，实测背光插座XS702中的LED+端对地电 压，刚开机时约为134V,随后快速降到111.9V。

XS702接有两组红、白线，判断屏内有两组LED 灯条。

用点灯器测量，一组灯条的电压显示为 312V,说明该组已开路；测量另一组，刚开始电压 为73.4V,随后上升为76.3V,这时屏上出现图像，显然屏内有一组LED灯条坏。

拆开液晶屏及均光板，看到屏内有2根灯条,每根灯条上有12只灯珠,如图丨所示。

购回同型号（LED32F3300C、35016695 )灯条，装机试验，故障排除。

此时实测两组灯条电压分别 为76.1V及75.6V,看来本机采用6V灯珠。

按照 6V X12=72V计算，本机的灯条供电偏高。

于是按 “菜单”键选中“背光调节”，原设定值为“140”（最 大值为“150”）,将其调为“70”，再将图像亮度由原 来的“50”调为“90”（最大值为“150”），图像亮度正 常〇■。

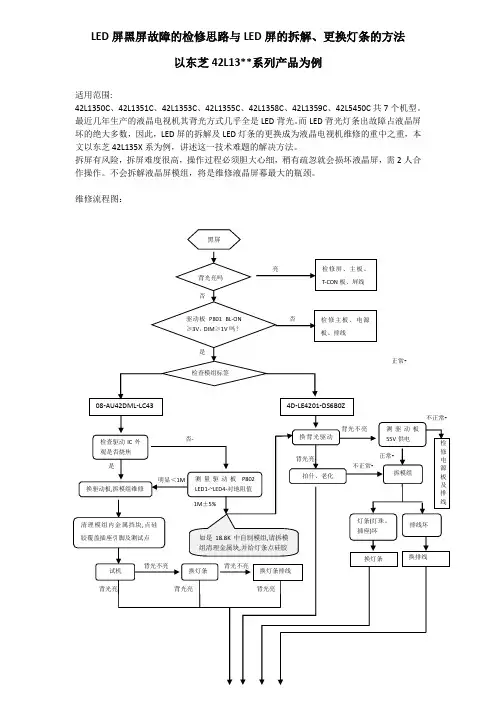

LED屏黑屏故障的检修思路与LED屏的拆解、更换灯条的方法以东芝42L13**系列产品为例适用范围:42L1350C、42L1351C、42L1353C、42L1355C、42L1358C、42L1359C、42L5450C共7个机型。

最近几年生产的液晶电视机其背光方式几乎全是LED背光。

而LED背光灯条出故障占液晶屏坏的绝大多数，因此，LED屏的拆解及LED灯条的更换成为液晶电视机维修的重中之重，本文以东芝42L135X系为例，讲述这一技术难题的解决方法。

拆屏有风险，拆屏难度很高，操作过程必须胆大心细，稍有疏忽就会损坏液晶屏，需2人合作操作。

不会拆解液晶屏模组，将是维修液晶屏幕最大的瓶颈。

维修流程图：结束维修具体操作:开机，检查电源指示灯绿灯是否点亮，按动待机键是否红灯亮？是，则表明整机电源、CPU控制基本正常；否则为电源或主板坏。

拆机器后壳，通电观察背光是否能点亮，如能点亮仍为黑屏则为无像，通常为主板、屏、屏T-CON板、屏连接线坏，需逐一替换维修。

如背光不亮，用万用表测量来自主板到背光驱动板插座P801：12脚背光开指令（BL-ON）应≥3V，14脚背光亮度应（DIM）≥1V，5脚24V，1 脚是背光板供电应当55V左右，如上述电压不正常，请拔掉插座上P801排线再测排线端电压是否正常？正常则为背光驱动板坏，否则电源板或主板坏。

如插头P801各脚电压正常，说明故障在背光驱动板或模组。

检查模组标签，如为4D-LE4201-DS6B0Z表示为外购模组，更换驱动板试验，背光能点亮则为驱动板坏，整机拍什无异常则已修复。

（驱动板损坏多为Q801、D801、C810、C811、R805、R806、R814、R815坏，可用万用表电阻值测量判断）。

如换驱动板仍点不亮，则需拆模组维修，详细说明见后面介绍。

模组标签为08-AU42DML-LC43表示为SCBC自制模组，首先，检查背光驱动IC（U801）外观有无烧焦痕迹？有则为模组坏引起驱动板故障，需更换驱动板并拆模组维修，详细说明见后面介绍。

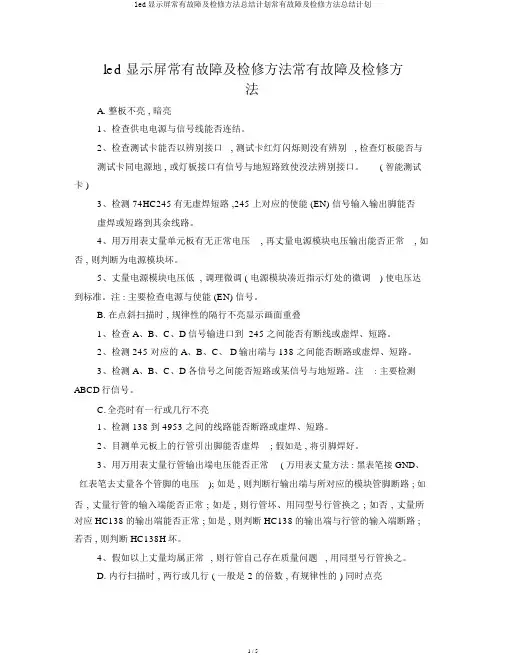

led 显示屏常有故障及检修方法常有故障及检修方法A. 整板不亮 , 暗亮1、检查供电电源与信号线能否连结。

2、检查测试卡能否以辨别接口, 测试卡红灯闪烁则没有辨别, 检查灯板能否与测试卡同电源地 , 或灯板接口有信号与地短路致使没法辨别接口。

( 智能测试卡 )3、检测 74HC245有无虚焊短路 ,245 上对应的使能 (EN) 信号输入输出脚能否虚焊或短路到其余线路。

4、用万用表丈量单元板有无正常电压, 再丈量电源模块电压输出能否正常, 如否 , 则判断为电源模块坏。

5、丈量电源模块电压低 , 调理微调 ( 电源模块凑近指示灯处的微调) 使电压达到标准。

注 : 主要检查电源与使能 (EN) 信号。

B. 在点斜扫描时 , 规律性的隔行不亮显示画面重叠1、检查 A、B、C、D信号输进口到 245 之间能否有断线或虚焊、短路。

2、检测 245 对应的 A、B、C、 D输出端与 138 之间能否断路或虚焊、短路。

3、检测 A、B、C、D各信号之间能否短路或某信号与地短路。

注: 主要检测ABCD行信号。

C.全亮时有一行或几行不亮1、检测 138 到 4953 之间的线路能否断路或虚焊、短路。

2、目测单元板上的行管引出脚能否虚焊; 假如是 , 将引脚焊好。

3、用万用表丈量行管输出端电压能否正常( 万用表丈量方法 : 黑表笔接 GND、红表笔去丈量各个管脚的电压); 如是 , 则判断行输出端与所对应的模块管脚断路; 如否 , 丈量行管的输入端能否正常 ; 如是 , 则行管坏、用同型号行管换之 ; 如否 , 丈量所对应 HC138的输出端能否正常 ; 如是 , 则判断 HC138的输出端与行管的输入端断路 ;若否 , 则判断 HC138H坏。

4、假如以上丈量均属正常, 则行管自己存在质量问题, 用同型号行管换之。

D. 内行扫描时 , 两行或几行 ( 一般是 2 的倍数 , 有规律性的 ) 同时点亮1、检测 A、B、C、D各信号之间能否短路。

LED屏幕常见故障及维修方法LED的发光颜色和发光效率与制作LED的材料和工艺有关，目前广泛使用的有红、绿、蓝（R、G、B）三种。

由于LED工作电压低（仅 1.5-3V ）,能主动发光且有一定亮度,亮度又能用电压（或电流）调节，本身又耐冲击、抗振动、寿命长（10万小时），所以在大型的显示设备中，目前尚无其他的显示方式与LED显示方式匹敌。

把红色和绿色的LED放在一起作为一个象素制作的显示屏叫双色屏或彩色屏；把红、绿、蓝三种LED管放在一起作为一个象素的显示屏叫三色屏或全彩屏。

制作室内LED显示屏的象素尺寸一般是2-10毫米，常常采用把几种能产生不同基色的LED管芯封装成一体，室外LED显示屏的象素尺寸多为12-26毫米,每个象素由若干个各种单色LED组成,常见的成品称象素筒，双色象素筒一般由3红2绿组成，三色象素筒用2红1绿1兰组成。

无论用LED制作单色、双色或三色屏，欲显示图象需要构成象素的每个LED的发光亮度都必须能调节，其调节的精细程度就是显示屏的灰度等级。

灰度等级越高，显示的图像就越细腻，色彩也越丰富，相应的显示控制系统也越复杂。

一般256级灰度的图像，颜色过渡已十分柔和，而16 级灰度的彩色图像，颜色过渡界线十分明显。

所以，彩色LED显示屏当前都要求做成256级灰度的。

一、载入不上或通讯不上的原因是什麽？通讯不上与载入不上的原因大致相同，可能是由于以下几种原因造成的，请根据所列各项与操作进行对照：1、确保控制系统硬体已正确上电。

（+5V）2、检查并确认用于连接控制器的串口线为直通线，而非交叉线。

3、检查并确认该串口连接线完好无损并且两端没有松动或脱落现象o4、对照LED屏幕控制软体和自己选用的控制卡来选择正确的产品型号、正确的传输方式、正确的串口号、正确的串列传输速率并对照软体内提供的拨码开关图正确地设置控制系统硬体上的位址位元及串列传输速率。

5、查看跳线帽是否松动或脱落；如果跳线帽没有松动现象，请确保跳线帽的方向正确。

APPi-lAJSICE T R E P A IT R IT S IG创绻50V5型液晶彩t黑屏故障裣修□黄宏章一台创维50V5型液晶彩电，开机后黑屏，伴 音正常;用手电筒照射液晶屏，可看见暗淡图像。

根据故障现象分析，判断背光驱动电路或者 LED灯条异常。

拆机检查，发现该机采用电源背光 二合一板，背光输出插座P1中有3根LED+线,3根LED-线，说明屏内有3组LED灯条。

上电试 机，测得LED+端电压在开机瞬间约为88V,随后 迅速下降。

外接点灯器检测,一组灯条不亮，看来 故障系灯条损坏所致。

小心翼翼地拆开液晶屏，发现屏内有6根灯 条，每根灯条上有11只灯珠，如图1所示;两根灯 条串联成1组，共3组灯条。

逐一检测，发现一根灯条上的一只灯珠损坏。

为保证维修质量，将6根 灯条全部换新，装机实验，故障排除。

此时测得LED+端电压约为70.1V,LED-端 电压在1.8V~6V之间波动。

为延长灯条使用寿命, 打开菜单，将“背光亮度”值由原来的“100”改为 “75”。

團■①创维32E55H E型液晶电榥不孖桃故障裣修纪实—台创维32E55H E型液晶电视，上电后按压 “开/关”键，面板上的红绿灯交替闪烁,不开机，偶 尔能正常开机，但工作约lOmin后自动关机，这时 所有按键失灵。

拆机检查，此机电源板型号是1680- P32ELU-20,主板型号是 5800-A8R2800-P10。

通 电，测量电源输出的5V、12V、24V电压，发现12V 电压为11.29V,偏低。

拔下主板供电插头，在PS- O N端外加高电平，上电，测得12V电压为12.3V,看来主板有问题。

测主板上各D C-D C电路输出 电压，发现U13(LD1117-ADJ)输出电压在1.4V~ 1.9V之间波动，但输入端电压为稳定的5V。

断电 后测量U13①脚外接的R193(75f t)、R194(82(1) 均正常，怀疑U13性能不良。

1；13是_只输出电□薛向阳压可调的三端低压差稳压器，因手头无此型号稳 压管，于是在废板拆得一只输出1.8V的LD1117- 1.8型稳压器换上，拆掉R193、R194,并将LD1117-1.8①脚接地。

led屏幕维修教程LED屏幕是一种高亮度、高清晰度、长寿命的显示技术，被广泛应用于电视、电脑显示器、广告牌和场馆大屏幕等领域。

然而，由于长时间使用和不可避免的原因，LED屏幕可能会出现故障，需要进行维修。

下面是一份简要的LED屏幕维修教程。

首先，在维修之前，我们需要准备必要的工具和材料。

常用的工具有平头螺丝刀、十字螺丝刀、电焊机、万用表等。

材料方面需要准备焊锡、焊锡丝、绝缘胶带、酒精棉球等。

接下来，我们需要对故障进行初步判断。

常见的故障有屏幕闪烁、无显示、色温异常等。

通过观察LED屏幕的现象，可以初步判断是硬件故障还是软件设置问题。

如果是硬件故障，我们可以开始维修。

首先，拔掉屏幕电源，以避免触电。

然后，使用螺丝刀拆卸屏幕外壳，注意保护屏幕内部部件。

在拆卸过程中，可以用相机或手机拍摄记录，以方便后续组装。

接下来，我们需要检查电源模块和驱动电路板。

使用万用表检测电容和电阻是否正常，如果有异常，可以使用电焊机进行更换。

同时，检查电路板上的焊点是否有松动或断裂，需要进行重新焊接。

如果故障出现在LED灯条上，我们可以逐一检查每一组LED 灯珠，找出问题所在。

对于坏的LED灯珠，我们需要使用焊锡进行修复或更换。

在焊接时，需要注意避免各个焊点间短路，可以使用绝缘胶带隔离。

最后，重新组装屏幕外壳，并将电源连接，开机测试。

如果屏幕正常工作，表明维修成功。

如果问题仍然存在，可能需要进一步检查和修复其他部件。

维修完成后，我们需要测试屏幕的显示效果和稳定性。

通过播放不同的内容和场景，确保屏幕的显示质量和功能正常。

总结来说，LED屏幕的维修需要仔细检查和定位故障点，并进行相应的修复或更换工作。

在操作中，应注意保护好屏幕和内部部件，防止二次损坏。

维修完成后，要进行充分的测试和验证，确保问题得到有效解决。

LED大屏幕常见故障现象、排除及维修
现象描述一:
1、大屏幕没有供电
2、电脑显卡没有设置好
1.整块大屏幕是黑的
出现原因:
3、第一个信号单元箱体的网线松动，接收卡或电源有问题
解决办法:
1、重新供电。

2、在电脑上显卡控制面板中的设置多个、显示器选项中设置显卡为复制模式。

3、重插网线；更换接收卡或电源
现象描述二:
大屏幕局部黑屏
出现原因:
1、某个单元箱体的网线松动，接收卡或电源有问题
解决办法:
1、重插网线；更换接收卡或电源
现象描述三:
大屏幕单元箱体中局部黑
出现原因:
1、电源坏
2、模块坏
3、排线有问题
4、HUB卡有问题
解决办法:
1、更换电源
2、更换模块
3、重插或更换排线
4、更换HUB卡
现象描述四:
PLC控制软件显示离线状态
出现原因:
1、大屏幕没有供电
2、通讯设置被人改动
解决办法:
1、重新供电
2、把通讯设置改为网口，IP为xxx.xxx.xxx.xxx
现象描述五:
LED视频处理器DVI输出的灯闪烁
出现原因:
1、电脑刷新频率改变
电脑显卡没有设置好
解决办法:
1、把电脑刷新频率改为60
2、在电脑上显卡控制面板中的设置多个、显示器选项中设置显卡为复制模式相关参数：电脑分辨率为1024*768。

LED电视液晶屏灯条维修方法当确认液晶屏灯条损坏后，先拆开屏，再启动电视机，看背光条上是否有灯珠不亮，确认故障点后可拆掉灯条进行维修。

如发现某一组LED灯不亮，用指针万用表的RxlOk挡测量每粒二极管两端的电阻值，从而判断是哪只LED不良。

正常的话，每粒二极管两端正向有数十千欧姆的阻值且会发光。

实际跨两只或者三只测量也会亮，只是亮度暗许多。

但也有的二极管两端的工作电压较高(4A-LCD55T-SS1屏里的LED单元工作电压为6.5V)，用数字表的二极管挡测量LED灯珠是不会发光的，但是指针万用表的Rx10k挡测量是会亮的。

如果测得一根灯条上所有二极管都不亮时，就应该考虑该灯条用的是高电压的灯珠，因为不会出现灯条上的灯珠同时损坏现象。

除灯条的印制板和灯条背面的金属部分出现漏电和短路现象外，LED灯珠损坏后可以采取换灯珠的方法，但前提是必须配备有相同型号的LED灯珠，并需要焊台、风枪等工具。

实际更换时，应处理好LED灯珠的散热，否则会影响灯珠使用寿命。

若灯条上只有一只LED灯珠开路损坏，也可以采取短接方法修复，即在此灯珠两端的焊盘上用细铜丝短接，或者用尖嘴镊子将LED灯珠上面的保护膜（黄色封胶）挑开，用焊锡将LED内部的正极金属盘和负极金属盘短路即可。

如果一根灯条上多只LED灯珠出现开路和短路混合性损坏，坏的LED灯珠一般肉眼能看出，若LED灯珠封胶的中间部位发黑，一般已损坏，多只损坏就必须拆下换新的，如果采取短路多只LED灯珠，势必造成开机保护现象。

如何分辨LED灯条漏电或短路呢？用万用表电阻挡测量灯条的供电插件里的针脚与灯条背面的铝板之间的电阻，正常阻值是无穷大。

若漏电或短路后，则需更换同型号的LED灯条或者带散热片的组合件。

LED屏黑屏故障的检修思路与LED屏的拆解、更换灯条的方法以东芝42L13**系列产品为例适用范围:42L1350C、42L1351C、42L1353C、42L1355C、42L1358C、42L1359C、42L5450C共7个机型。

最近几年生产的液晶电视机其背光方式几乎全是LED背光。

而LED背光灯条出故障占液晶屏坏的绝大多数，因此，LED屏的拆解及LED灯条的更换成为液晶电视机维修的重中之重，本文以东芝42L135X系为例，讲述这一技术难题的解决方法。

拆屏有风险，拆屏难度很高，操作过程必须胆大心细，稍有疏忽就会损坏液晶屏，需2人合作操作。

不会拆解液晶屏模组，将是维修液晶屏幕最大的瓶颈。

维修流程图：结束维修具体操作:开机，检查电源指示灯绿灯是否点亮，按动待机键是否红灯亮？是，则表明整机电源、CPU控制基本正常；否则为电源或主板坏。

拆机器后壳，通电观察背光是否能点亮，如能点亮仍为黑屏则为无像，通常为主板、屏、屏T-CON板、屏连接线坏，需逐一替换维修。

如背光不亮，用万用表测量来自主板到背光驱动板插座P801：12脚背光开指令（BL-ON）应≥3V，14脚背光亮度应（DIM）≥1V，5脚24V，1 脚是背光板供电应当55V左右，如上述电压不正常，请拔掉插座上P801排线再测排线端电压是否正常？正常则为背光驱动板坏，否则电源板或主板坏。

如插头P801各脚电压正常，说明故障在背光驱动板或模组。

检查模组标签，如为4D-LE4201-DS6B0Z表示为外购模组，更换驱动板试验，背光能点亮则为驱动板坏，整机拍什无异常则已修复。

（驱动板损坏多为Q801、D801、C810、C811、R805、R806、R814、R815坏，可用万用表电阻值测量判断）。

如换驱动板仍点不亮，则需拆模组维修，详细说明见后面介绍。

模组标签为08-AU42DML-LC43表示为SCBC自制模组，首先，检查背光驱动IC（U801）外观有无烧焦痕迹？有则为模组坏引起驱动板故障，需更换驱动板并拆模组维修，详细说明见后面介绍。

液晶电视灯条灯珠更换方法教程
LED液晶电视更换灯条，其实说简单也简单，说难也难，很多维修工不敢换的原因就是拆屏，风险太大，其实换习惯了就好了。

以55寸为例，简单说一下吧！如图灯箱故障图片，一边发暗，基本都直接黑屏了。

找个软平地方，把电视机平放在那，切记屏幕下边不要有硬物，否则会屏裂，打开后壳，如图
线路板不用动，把屏线，喇叭，屏边板护壳去掉，周围螺丝去掉。

去掉以后，把电视机翻一下屏幕朝上（也有屏幕朝下卸的，具体看机器），把前框去掉，然后把液晶屏拿掉，拿屏要小心，看屏幕下边有没胶粘，把屏找个地方放起来。

屏拿掉后，再把中框去掉，把背光模组拿掉，拿模组时千万要小心划伤和灰尘，划伤就无法弥补了，最好一起拿掉，不要一层一层拿。

拿掉模组以后就看见灯条了，然后测一下是哪条坏了，找到原型号的灯条，切记要把全部灯条都换了，不要单条换，一定要全换，否则你还会返修，如图，我的右上角两个灯珠不亮了。

全套全新灯条，才不会返修，千万不要单独换，
换完全部灯条以后，开机测试。

测试灯条全部正常以后，就是装机了，把刚才的步骤反过来安装就行了，安装模组和液晶屏时要小心操作，避免划伤和屏裂，模组安装完以后建议用吹风机吹一下，防止灰尘，切记不要手摸模组。

装机完成以后开机老化一小时，OK，就这么简单。

APT=>L_IA7SICE"REPAITRING 榮事达RSD-LED3216P型液晶电榥黑屏故障裣修一台荣事达RSD-LED3216P型液晶彩电，通电后屏壳,一会儿后黑屏。

上电试机,发现黑屏时背光熄灭，由此判断故02050 0036□郭建军障原因可能是L E D背光驱动电路或者L E D灯条损坏。

该机采用三合一主板（型号：ST56R U-FP3 ),主芯片型号是T SU MV56R U U L-Z。

开机后实测开关电源输出的+ 12V、+24V、+5V电压均正常，背光驱动电路输出电压约为40V，也基本正常。

该机背光驱动芯片采用BIT3368(U2047 ),如图1所示。

在路检测U2047外围元件未发现异常，怀疑屏内灯条有问题。

用点灯仪测试L E D灯条，灯条不亮，判断屏内L E D灯条开路损坏，小心翼翼地拆开液晶屏,发现该机共有3根并联的灯条，每根灯条上串联有6只6V灯珠。

有2根灯条上的多只灯珠已明显烧焦，网购同一规格灯条3根，装机后上电，故障排除。

BI乐视Letvs40 Air液晶彩电黑屏故障雄修□黄宏章—台乐视L e t v s40 A i r液晶彩电，上电后红灯 亮，按开机键后有开机音乐声，黑屏。

拆机检测，背光驱动电路正常，判断屏内灯条 有问题。

拆开液晶屏,发现该机采用侧光式LED,有左、右两根灯条,每根灯条上有88只灯珠。

用点 灯仪实测两根灯条，右灯条上只有编号为“45 “66"号灯珠亮，点灯仪上显示的数值为“2.45V”和“0.7m A”,如图1所示;左灯条上灯珠全亮,点灯仪 上显示的数值为“57.0V”和“22.6m A”。

根据机型及灯条上标注的“I C400-F2204 (L R)-LAl”型号购回同型灯条，同时为散热良好，先在灯条粘贴处滴些丙酮，以除去残胶，然后 贴上左右灯条。

复原各部件后通电试机，故障排 除〇■。
