液晶电视原理及维修简要说明

创维液晶电视电源部分原理及维修一、液晶电视电源部分原理：液晶电视的电源部分主要由电源板、开关电源、滤波电容、桥式整流器等组成。

其工作原理如下：1.输入电压：电源板接收来自电源插座的交流电。

在大多数情况下，输入电压为220V，但也有适应其他输入电压的电源板。

2.滤波和整流：液晶电视需要稳定的直流电来供电。

因此，电源板将输入交流电整流为直流电。

桥式整流器将交流电转换为直流电，并滤波电容器平滑输出电压波动。

3.电解电容器：电解电容器用于存储电荷，以便在电源输出电压波动时提供稳定的电流。

较大容量的电解电容器通常用于电源板。

4.控制电路：液晶电视的电源板还包括一个控制电路，用于监测和调节输出电压和电流。

控制电路还可以通过开关电源控制电视机的开关机。

二、液晶电视电源部分维修：液晶电视的电源部分可以发生一些常见的故障，导致电视无法正常工作。

以下是一些常见的问题和可能的维修解决方案：1.电源板故障：电源板是电视机的核心组件之一，当出现电源板故障时，电源无法提供稳定的电流，导致电视无法正常供电。

如果出现这种情况，可以尝试更换电源板进行修复。

2.开关电源故障：开关电源是电视机的电源控制部分，如果开关电源损坏，可能无法控制电视机的开关机。

首先，检查电源插座是否正常工作，然后尝试更换开关电源。

3.电容故障：滤波电容或电解电容器可能会失效，导致输出电压波动。

检查电容是否损坏，如果存在问题，需要更换新的电容器。

4.保险丝故障：液晶电视的电源部分还包括保险丝，用于保护电源板和其他电源组件免受过载和短路的损坏。

如果电视无法开机或者电源部分没有反应，可以检查保险丝是否烧毁，并替换为新的保险丝。

需要注意的是，对于电视机的维修和维护，建议由专业人员来进行，以确保安全和可靠性。

此外，在更换电源板或其他电源部件之前，确保正确地断开电源并放电，以避免电击风险。

总结：创维液晶电视的电源部分是电视机的核心组成部分，负责为电视机提供稳定的电力供应。

液晶屏原理及维修方法液晶屏是一种常见的显示设备，广泛应用于电视、电脑显示屏等领域。

它的工作原理是利用液晶分子在电场作用下的定向排列来实现图像的显示。

本文将介绍液晶屏的工作原理，并提供一些常见的维修方法。

一、液晶屏的工作原理液晶屏的工作原理基于液晶分子的电场效应。

液晶是一种介于固体与液体之间的物质，它具有分子有序排列和流动性的特性。

液晶分子在未受电场作用时呈现无序排列，无法透过光线。

而当电场作用于液晶分子时，液晶分子会发生定向排列，使得光线能够透过。

液晶屏通常由两片玻璃基板组成，中间夹层有液晶分子。

基板上有一些透明电极，用于产生电场。

当电场作用于液晶分子时，液晶分子会发生定向排列，光线便能够透过。

而当电场消失时，液晶分子又会恢复无序排列，光线无法透过。

液晶屏的工作原理主要有两种类型：纵向电场效应和横向电场效应。

纵向电场效应是指电场沿着液晶分子的长轴方向作用，通过调节电场的强弱来控制液晶分子的定向排列。

而横向电场效应是指电场垂直于液晶分子的长轴方向作用，通过调节电场的方向来控制液晶分子的定向排列。

二、液晶屏的维修方法1. 屏幕无显示：如果液晶屏完全没有显示，首先检查电源是否正常连接，确认电源是否通电。

如果电源正常，可以检查信号线是否连接松动，尝试重新连接。

如果仍然没有显示，可能是液晶屏本身故障，需要联系售后进行维修或更换。

2. 屏幕有亮光但无图像：如果液晶屏有背光亮起但没有图像显示，可能是信号源的问题。

可以尝试更换信号线或调整信号源的输出设置。

如果问题仍然存在，可能是液晶屏本身故障，需要联系售后进行维修或更换。

3. 屏幕出现亮点或暗点：亮点或暗点是指液晶屏上出现明显的亮或暗的像素点。

这可能是由于像素点损坏或液晶分子定向排列异常引起的。

可以尝试使用柔软的布料轻轻按压亮点或暗点，有时可以修复。

如果问题仍然存在，需要联系售后进行维修或更换。

4. 屏幕出现颜色偏差：如果液晶屏显示的颜色偏离正常，可能是调整设置出现问题。

液晶电视的工作原理液晶电视是一种利用液晶显示技术的平板电视，其工作原理主要包括液晶层、背光源和驱动电路。

在这篇文章中，将详细介绍液晶电视的工作原理，并分点列出相关内容。

一、液晶层液晶层是液晶电视的核心部件之一，它主要由液晶分子组成。

液晶分子具有自发排列的特性，在电场作用下可以改变它们的排布状态，从而实现电光效应。

液晶分子分为向列型和扭曲型两种，其中向列型液晶分子在电场作用下呈现立体排列，而扭曲型液晶分子则呈现旋转排列。

二、背光源背光源是液晶电视的另一个重要部件，它用于提供光源，使液晶层中的液晶分子得以发光。

目前市面上常用的背光源有冷阴极管（CCFL）和LED背光两种。

CCFL背光是一种使用冷阴极管作为光源的技术，它可以逐行点亮液晶屏幕，并通过反射板将光向前散射。

而LED背光则采用了LED芯片作为光源，其优势在于能够实现局部调光，提高显示效果。

三、驱动电路驱动电路是液晶电视的控制中心，它负责控制液晶分子的排布状态。

驱动电路主要由扫描电路和选通电路组成。

扫描电路用于确定像素在屏幕上的精确位置，并按照一定的顺序逐行选取像素进行显示。

选通电路则用于对每个像素进行颜色和亮度调节。

驱动电路还包括一些控制逻辑和信号处理芯片，用于接收输入信号并转换成适合液晶屏幕显示的形式。

四、显示效果液晶电视的工作原理决定了它具有一些独特的显示效果。

首先，液晶电视能够提供高分辨率的图像，使观看者可以看到清晰细腻的细节。

其次，液晶电视具有较高的亮度和对比度，使图像更加鲜明。

此外，液晶电视还具有广视角特性，观看者可以从不同的角度观看屏幕而不会出现色彩失真或亮度降低的情况。

五、优点与缺点液晶电视作为一种主流的平板电视技术，具有许多优点和一些缺点。

优点包括节能、体积轻薄、色彩还原准确等。

由于液晶电视采用了液晶层和背光源结合的方式，所以相比传统的CRT电视，在能源消耗上要低得多。

此外，液晶电视的体积轻薄，使其成为一种便携性很强的电视产品。

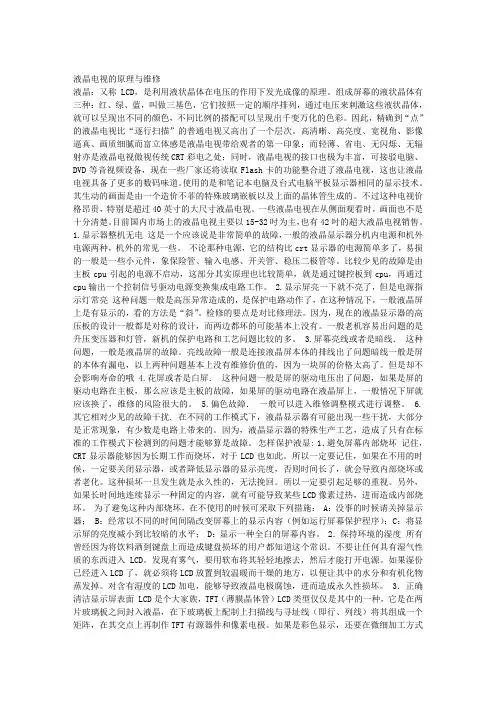

液晶电视的原理与维修液晶：又称LCD，是利用液状晶体在电压的作用下发光成像的原理。

组成屏幕的液状晶体有三种：红、绿、蓝，叫做三基色，它们按照一定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配可以呈现出千变万化的色彩。

因此，精确到“点”的液晶电视比“逐行扫描”的普通电视又高出了一个层次。

高清晰、高亮度、宽视角、影像逼真、画质细腻而富立体感是液晶电视带给观者的第一印象；而轻薄、省电、无闪烁、无辐射亦是液晶电视傲视传统CRT彩电之处；同时，液晶电视的接口也极为丰富，可接驳电脑、DVD等音视频设备，现在一些厂家还将读取Flash卡的功能整合进了液晶电视，这也让液晶电视具备了更多的数码味道。

使用的是和笔记本电脑及台式电脑平板显示器相同的显示技术。

其生动的画面是由一个造价不菲的特殊玻璃嵌板以及上面的晶体管生成的。

不过这种电视价格昂贵，特别是超过40英寸的大尺寸液晶电视。

一些液晶电视在从侧面观看时，画面也不是十分清楚。

目前国内市场上的液晶电视主要以15-32吋为主，也有42吋的超大液晶电视销售。

1.显示器整机无电这是一个应该说是非常简单的故障，一般的液晶显示器分机内电源和机外电源两种，机外的常见一些。

不论那种电源，它的结构比crt显示器的电源简单多了，易损的一般是一些小元件，象保险管、输入电感、开关管、稳压二极管等。

比较少见的故障是由主板cpu引起的电源不启动，这部分其实原理也比较简单，就是通过键控板到cpu，再通过cpu输出一个控制信号驱动电源变换集成电路工作。

2.显示屏亮一下就不亮了，但是电源指示灯常亮这种问题一般是高压异常造成的，是保护电路动作了，在这种情况下，一般液晶屏上是有显示的，看的方法是“斜”。

检修的要点是对比修理法。

因为，现在的液晶显示器的高压板的设计一般都是对称的设计，而两边都坏的可能基本上没有。

一般老机容易出问题的是升压变压器和灯管，新机的保护电路和工艺问题比较的多。

液晶电视机的工作原理和维修方法（一）2010-02-21 17:29:31| 分类：默认分类| 标签：|字号大中小订阅现在几乎所有的商场都见不到老式的显像管彩电了，液晶彩电虽然缺点明显，但因体积小重量轻，对比度和清晰度高成为了市场的主流，对于我们的老家电维修工来说，不学液晶彩电的维修技术是不行了，这是我积极推出液晶彩电维修知识的主要原因。

希望能对大家有所帮助，并减少不必要的弯路。

液晶显示(LiquidCrystalDisplay)简称LCD。

LCD是个大家族，TFT(薄膜晶体管)LCD类型仅仅是其中的一种，它是在两片玻璃板之间封入液晶，在下玻璃板上配制上扫描线与寻址线(即行、列线)将其组成一个矩阵，在其交点上再制作TFT有源器件和像素电极。

如果是彩色显示，还要在微细加工方式制作上与下面矩阵像素对应的R(红)、G(绿)、 B(蓝)三种颜色的滤色膜，最后将其上与下玻璃基板对齐、封盒、灌注、堵孔等一系列工艺制成液晶片。

因为液晶本身不发光，必须要靠调制外界光才能达到显示目的，所以在LCD显示屏模块中就有了发光的装置--冷阴极荧光灯CCF，这是一种依靠冷阴极气体放电，激发荧光粉而发光的光源。

掺有少量水银的稀薄气体在高电压下会产生电离，被电离的气体的二次电子发射轰击水银蒸汽，使水银蒸气激发，发射出紫外线，紫外线激发涂布于管壁的荧光粉层，使其发光。

发光的CCF灯管通过特殊的导光板和匀光板，使其与液晶片大小一致，紧贴于液晶显示面板，用作背景光，从而达到显示图像的目的。

通过调节背光灯亮度或者调节液晶片中的薄膜晶体管的导光度从而达到调节图像亮度、对比度的目的。

液晶电视主要由显示屏、信号处理电路、背光灯电路构成。

其显示屏是一个模块，信号处理主要由高频电路图象处理A/D电路、伴音电路、控制电路等构成。

背光灯电路是一个逆变电路，用于点亮显示屏内灯管的作用。

维修实例：1、白光栅，有伴音(15AAB/8TT1机芯)维修：通电开机，发现屏幕为白屏，但有伴音，分析此故障为液晶屏没有工作所致造成，查显示屏的+5V供电及行、场信号，发现没有+5V供电，查线路为主板L21，+5V供电电感开路更换后OK!2、无光栅，有伴音(20AAA/8TT1机芯)维修：开机后发现在强光下隐约可见图像，分析认为本机为背光灯未工作所致，拆机后通电后发现背光板无高压产生，查背光板供电及背光控制电平，用万用表测主板J6处电压。

液晶屏原理及维修方法一、液晶屏原理液晶屏是一种利用液晶分子的光学性质实现图像显示的设备。

它由玻璃基板、液晶层、色彩滤光器、驱动电路和背光源等组成。

液晶分子是一种特殊的有机化合物，具有在电场作用下改变光的传播方向的性质。

液晶层由两个玻璃基板夹持，中间充满了液晶分子。

当液晶屏上的电场发生变化时，液晶分子会重新排列，改变光的传播路径，从而使得图像显示出来。

二、液晶屏维修方法1. 液晶屏无显示若液晶屏无显示，首先检查电源是否正常供电。

若电源正常，可检查数据线是否连接松动或损坏，尝试更换数据线。

若问题仍未解决，可能是液晶屏背光故障，需要检查背光灯是否损坏或需要更换。

2. 液晶屏有色块或条纹若液晶屏上出现色块或条纹，可能是液晶层内部出现问题。

可以尝试轻轻按压液晶屏，看是否能够消除色块或条纹。

如果问题依然存在，可能是液晶屏内部的电路故障，需要寻求专业的维修人员进行修复。

3. 液晶屏显示异常若液晶屏显示的图像不清晰或颜色异常，可能是液晶层内部的液晶分子排列不正常。

可以尝试调整液晶屏的对比度和亮度设置，看是否能够改善显示效果。

如果问题仍然存在，可能需要进行液晶屏校准或更换液晶屏。

4. 液晶屏触摸不灵敏若液晶屏触摸不灵敏或无法正常操作，首先检查是否有异物附着在屏幕表面。

可以使用软布轻轻擦拭屏幕，尝试清除异物。

如果问题仍然存在，可能是触摸屏的传感器故障，需要更换触摸屏。

5. 液晶屏出现残影若液晶屏上出现残影，可能是液晶分子排列不正常导致。

可以尝试调整液晶屏的刷新率和响应速度，看是否能够消除残影问题。

如果问题依然存在，可能需要更换液晶屏。

6. 液晶屏出现亮点或暗点若液晶屏上出现亮点或暗点，可能是液晶屏内部的像素点故障。

可以尝试使用像素修复软件来修复亮点或暗点。

如果问题无法修复，可能需要更换液晶屏。

液晶屏是一种复杂的设备，维修时需要专业的知识和技术。

在进行维修时，需要注意避免对液晶屏造成二次损坏，因此建议寻求专业的维修人员进行维修。

液晶电视维修快速入门汇总液晶电视维修是一项技术性较强且需要一定专业知识的工作。

对于初学者来说，想要快速入门液晶电视维修并掌握一些基础的维修技能不是一件容易的事情。

本文将汇总液晶电视维修的快速入门知识，帮助初学者迅速了解液晶电视的工作原理、常见故障以及简单的维修方法。

一、液晶电视的工作原理液晶电视是通过控制液晶屏幕上的液晶分子来实现显示效果的。

液晶是一种具有光学特性的有机化合物，能够根据外界电压的变化改变自身的透光性。

液晶电视的显示原理是将液晶分子放置在两层电极之间，当电压通过电极加到液晶上时，液晶分子会发生变化，从而改变光的透射与反射，实现图像的显示。

二、常见故障及解决方法1.视频无法显示：这可能是由于视频信号源的问题，可以检查信号源是否正常工作，尝试更换信号线或调整信号源设置。

若确认信号源正常，那可能是面板和主板之间的连接问题，可以尝试重新连接。

2.画面颜色异常或花屏：这种情况可能是由于面板驱动板电压输出异常导致的，可以检查电压输出情况，若异常，可以尝试更换或修复驱动板。

3.声音无法输出：这可能是音频模块故障，可以检查音频线是否连接正常，调整音量是否有误。

若还是无法输出声音，那可能是音频芯片或音频模块出现问题，可以尝试更换或修复。

4.不亮或无法开机：这种情况可能是由于电源模块故障导致的，可以检查电源线是否连接稳定，检查电源模块输出电压是否正常。

若输出电压不正常，那可能是电源模块损坏，需要更换或修复。

三、维修工具准备1.万用表：用于测试线路是否通电、电压值是否正常等。

2.电烙铁：用于焊接电路元件或修复焊接不良的部分。

3.电源测试器：用于测试电源模块的电压输出情况。

4.热风枪：用于修复电路板上的焊接不良或更换元件。

四、维修步骤1.断电：在进行任何维修操作之前，务必将电视的电源插头拔掉，确保安全。

2.打开电视：拆掉电视外壳，将内部电路暴露出来。

3.检查线路：使用万用表检查线路是否通电，是否有短路或开路现象。

液晶电视的原理，工作过程及维修一液晶电视的一般性知识一，液晶电视液晶屏的结构和工作原理现在，我们一起来认识一下有关液晶电视的核心部件，即显示部分液晶屏的简单构造和简单原理。

液晶显示器，顾名思义就是以液晶为主要显示元件的显示器,简称LCD.液晶这种形态的物质具有液体的流动性，但同时有具有晶体所特有的分子规则排列特性，能够像单晶体一样对射入的光线产生不同方向上的改变（扭曲、折射、散射）。

而且其分子排列形状会跟据外界的影响而产生变化。

所以定名为“液晶”，即“液态晶体”的含义。

液晶显示器就是根据液晶在外界施加电压时，液晶分子的排列形式会产生变化，并同时对穿过液晶的光线产生扭曲的的原理设计的。

一块液晶显示板，其基本结构就是两块呈90度放置的偏振片，中间夹有液晶夹层。

偏振片:光学研究表明，任何光源发出的光波，都是十字型的横波，在呈90度角的两个横轴同时拥有两束完全相同的光波在振动，而通过一种特殊的光学滤片，可以完全阻碍其中的一束光波，这样产生的只在一个方向上振动的光波就叫做“偏振光”，而这种光学滤片就叫做“偏振片”，将两片偏振片呈90度角放置，就可以完全阻碍所有的光波，使之完全不透明。

当液晶不通电时，透过下面一片偏振片后的偏振光会在液晶内部受到液晶的折射，随着液晶分子的排列被扭曲，其振动方向变为与原来的入射方向呈90度，这样就可以通过上面一篇偏振片而射出。

此时，我们就可以通过液晶看到液晶后面的东西。

但当液晶被通电后，液晶的分子重新排列，此时液晶分子不再对入射的光线具有折射作用，这样偏振光的振动方向正好与上面的另一片偏振片偏振方向呈90度。

此时光线就不能射出，在我们看来，液晶就变成了不透明的。

液晶的结构形式有很多，但基本工作原理都是一致的，从它的工作原理可以看出来，液晶显示器与CRT显示器不同，显示图像的液晶板本身不能发光，这样，它就必须依赖其它的发光部件来发光，这就使得它还需要一系列其它辅助部件.LCD的结构CD的核心部件，就是上面所说的液晶层与上下的两片偏振片。

液晶电视原理与维修液晶电视是一种广泛应用的电视技术，其原理和维修方法对于电视维修人员来说是非常重要的。

在本文中，我们将深入探讨液晶电视的工作原理和常见故障的维修方法。

首先，让我们了解液晶电视的工作原理。

液晶电视是通过液晶显示屏来显示图像的。

液晶是一种特殊的材料，它可以通过控制电场来改变其光学性质。

液晶电视使用液晶面板和背光源来显示图像。

当电流通过液晶面板时，液晶分子会旋转，从而改变光的偏振方向，使得光通过时产生不同的亮度和颜色，从而显示出图像。

背光源则提供光源，使得图像能够被看到。

然而，液晶电视也会出现一些常见的故障，比如画面无法显示、颜色失真、背光故障等。

对于这些故障，我们需要采取相应的维修方法。

首先，当液晶电视画面无法显示时，我们需要检查信号线是否连接正常，是否存在信号源的问题，以及是否存在主板故障。

其次，当液晶电视出现颜色失真时，我们需要检查液晶面板是否受损，背光源是否工作正常，以及是否存在信号源的问题。

最后，当液晶电视出现背光故障时，我们需要检查背光灯管是否损坏，背光灯驱动电路是否正常，以及是否存在主板故障。

维修液晶电视需要一定的专业知识和技能。

在维修液晶电视时，我们需要使用一些专业的工具和设备，比如多用途电表、示波器、烙铁等。

此外，我们还需要了解一些基本的电子原理和电路知识，以便能够正确地诊断和维修故障。

总的来说，液晶电视是一种先进的电视技术，其原理和维修方法对于电视维修人员来说是非常重要的。

通过深入了解液晶电视的工作原理和常见故障的维修方法，我们可以更好地维护和保养液晶电视，延长其使用寿命，为用户提供更好的观看体验。

希望本文能够帮助读者更好地理解液晶电视，并在维修液晶电视时能够得心应手。

液晶电视原理与维修...
液晶电视是一种使用液晶材料作为显示屏的电视机。

它的工作原理是通过控制液晶分子的排列来控制光的透过与阻挡，从而显示图像。

液晶电视的显示屏由数百万个微小的液晶像素组成。

每个像素由液晶分子构成，这些分子可以在电场的作用下改变自身的排列。

液晶分子有两种常见的排列方式，一个是平行排列，一个是垂直排列。

当液晶分子呈现垂直排列时，它们会阻止光线通过，使像素显示为黑色；而当液晶分子呈现平行排列时，它们允许光线透过，使像素显示为彩色。

液晶电视使用一种称为蓝相液晶的材料，它具有单向透光性。

当光源经过背光模块后，会经过一层偏振器，使光的振动方向都一致。

然后，光线通过液晶层时，会遇到一个称为色镜的装置。

色镜可以根据需要通过电场改变液晶分子的排列方式，从而控制红、绿、蓝三原色的透过与阻止。

最后，光线再经过另一层偏振器，根据液晶分子的排列情况，会有不同程度的透过，形成显示画面。

然而，液晶电视也会面临一些常见的问题，例如图像残影、无显示、无法开机等。

这些问题可能是由于线路板故障、电源问题、显示屏损坏等引起的。

对于这些问题，可以尝试进行一些常见的维修措施，如检查线路连接是否松动，更换电源适配器，调整图像设置等。

如果问题依然存在，可能需要寻求专业技术人员的帮助进行进一步维修。

综上所述，液晶电视通过控制液晶分子的排列来控制光的透过与阻止，从而显示图像。

它是一种高清晰度和节能的电视技术，但也需要注意维护和维修，以确保其正常工作。

液晶显示器原理及维修经验液晶电视机整图及工作原理，如下图所示：首先是市电经过整流滤波后得到一个＋300V的高压直流电压；其中一路加在了开关管的集电极，另一路经过VD811和VZ805后供电给芯片M803的启动HV脚，M803和V809器件及其周围线路会让辅助电源产生一个+5V的主板控制系统供电和一个+12V的芯片VCc 电压，VCC电压提供给PFC驱动芯片N801的第8脚和主电源驱动芯片N802的第12脚；N801启动后，DR1脚输出一个脉冲方波，促使VZ801工作，则300V电压经过BOOST电路升压后得到一个大约380V左右的直流高压，另一路N802工作输出产生＋24V、 + 12V、+16V三组电压，为主板和逆变器板供电。

该开关电源还设有欠压检测、过压检测保护电路，保护电路启动时，V810, V811导通，将光耦合器N805的1脚电压拉低，开关机控制电路N805, V807截止，切断N801, N802的VCc和PWM-VCC供电，PFC电路和主电源停止工作。

如果开机发现待机指示灯不亮，那么我们首先要测量保险管是否熔断，如果熔断，说明电源板存在严重的短路现象，导致大电流熔断保险管，那么我们可以用万用表先测量市电输入电路和整流滤波电路是否发生短路漏电故障，然后再测量PFC电路、主电源和副电源开关管是否击穿。

如果测量保险管未断，故障一般就在辅助电源电路，首先测量PFC电路待机时输出的＋300V是否正常，无+ 300V电压，查市电输入电路和整流滤波电开路故障；有＋300V电压输出，测量副电源N803的8脚有无启动电压，无启动电压，查8脚外部的启动电路VD811, VZ805和R826是否开路；查N803的6脚有无vcc电压，无vcc供电，查6脚外部的V808, VZ808组成的稳压电路和VD810, C815组成的VCC电压形成电路，该电路的偏置电路R904, R910, R905易发生阻值变大故障，引发副电源停止工作。

液晶彩色电视机维修精要与实例详解一、液晶彩色电视机的基本原理1. 液晶彩色电视机的显示原理液晶彩色电视机是利用液晶显示技术来展示图像的电视设备。

其原理是通过在液晶屏上控制每个像素的颜色和亮度来产生图像。

在液晶屏幕的背光照射下，液晶分子的排列状态会受到电场的调控，从而使得像素呈现不同的颜色和亮度。

这种显示原理使得液晶彩色电视机能够呈现出清晰、细腻的图像，成为家庭娱乐中不可或缺的一部分。

2. 液晶彩色电视机的主要组成部分液晶彩色电视机由原理图、电源、控制和显示四大模块组成。

其中，原理图模块是液晶彩色电视机的核心部分，它包括显示屏、驱动电路、控制电路等；电源模块提供电力支持；控制模块负责控制整个电视机的运行和切换信号源等功能；显示模块则是将传入的信号转换成图像在屏幕上显示。

二、液晶彩色电视机常见的故障及维修方法1. 电视开机无显示若液晶彩色电视机开机后无显示，首先可以检查电源线是否接触良好，然后检查电视机的主板和显示屏是否存在故障。

若主板故障，需要更换主板；若显示屏故障，需要更换显示屏。

还需要检查液晶彩色电视机的逻辑板和电源板是否正常，若有故障需要进行维修或更换。

2. 彩色失真对于液晶彩色电视机出现彩色失真的情况，首先要检查电视机的信号源是否正常，然后再检查主板和驱动板是否存在问题。

若信号源正常，则可能是主板或驱动板存在故障，需要进一步检查和维修。

3. 背光故障若液晶彩色电视机背光故障，可能会出现屏幕亮度不足或者无显示的情况。

对于这种情况，需要检查背光灯和逆变板是否存在故障，若有需要及时更换维修。

4. 噪声干扰液晶彩色电视机在接收信号时，可能会受到外部干扰产生噪声，影响观看效果。

对于这种情况，可以使用屏蔽线或者更换电缆等方法来减少干扰。

5. 遥控器失灵若液晶彩色电视机的遥控器失灵，首先要检查遥控器的电池是否正常，若电池没问题，则可能是遥控器内部电路存在故障，需要更换或修理。

三、案例分析1. 某品牌液晶彩色电视机开机无显示某用户的液晶彩色电视机在开机后无显示，经过检查后发现是主板故障，导致电视无法正常工作。

液晶电视原理及维修简要说明——TLM3777/TLM4277/ TLM4077欢迎访问【中国家电维修论坛】http://zgJdwx.Sd6dcom/ 一、方案林本机为第媒体液晶电视机，釆用r LG-PHILIPS公司推出的37英寸和42英寸和SAMSUNG 公司的40英寸高亮度、高对比度、宽视角电视专用液晶屏。

图像处理部分* GENESIS公司的嵌入式芯片GM1501 （比中包括CPU、A/D 转换、SCALER、DEINTERLACE 部分），MICRONAS 的数字解码芯片VPC3230,成都旭光的一体化高频头JS-6B1/111A2HS等组成。

伴音处理部分采用MICRONAS公司的MSP3460进行高低音、平衡、音量控制等多种音效处理。

同时,本机还采用了GENESIS公司的FLI2300來对主通道视频进行逐行处理和数字视频的优化，以实现主通道良好的主观效果，同时与另一个视频解码芯片VPC3230配介，实现了双觇窗功能。

本机釆用双高频头的设计，实现了射频的画中画。

本机支持射频、视频、S端子、YCbCr/YPbPr复用端子、VGA端子、DVI等多种图像输入方式，II•仃逐行高淸处理、数字梳状滤波、ZOOM缩放、耳机输出等功能。

二.原理说明（参照电路图）（一）、电源部分本机工作时有+5V-S、+5V-M、12V、14V、24V. 3.3V、1. 8V、2. 5V 等多组电压.电源部分冇三个相对独立的电源组成：待机电源、小信号部分主电源、背光灯部分主电源。

其流程如图所示：STR-A6351DC/DC3简单的匸作原理如卜•:DC OUTPUT12V机芯供电14V功放供电STR-X6769DC/DC2DC OUTPUTJSMA-E1017功净咬止DC/DC1热地24V液晶屏INVERTER供电DC OUTPUT------- ►［待机5V输出本机开关电源电路是由85V-264V交流电斥输入，共有4路输出。

液晶电视原理与维修1. 液晶电视原理液晶电视是一种采用液晶技术来显示图像的电视设备。

液晶是一种特殊的有机化合物，具有自发性的液晶性质，可以通过电场的作用而改变光的传播方向，从而实现显示图像的功能。

液晶电视是由液晶显示屏、背光源、电路控制板等组成的。

液晶显示屏是整个液晶电视最关键的部分，它由许多像素点组成，每个像素点都由液晶和透明电极构成。

当给液晶施加电场时，液晶就会改变光的传播方向，从而实现图像的显示。

背光源是用来照亮整个液晶显示屏的。

常见的背光源包括冷阴极灯和LED灯。

冷阴极灯是一种能够产生均匀光源的灯管，而LED灯是通过发光二极管来提供背光光源。

背光源的选择直接影响液晶电视的显示效果。

电路控制板是液晶电视的核心部件之一，它负责接收用户的指令并发送给液晶显示屏。

同时，电路控制板还负责控制液晶的电场，以实现图像的变换和更新。

2. 液晶电视维修液晶电视在使用过程中可能会遇到一些故障，这时候我们需要进行维修。

以下是一些常见的液晶电视故障和对应的维修方法：2.1 显示无图像若液晶电视没有显示任何图像，则可能是以下原因之一：•检查液晶电视是否有电，确认电源是否插入正常；•检查电视信号源是否连接正确，尝试更换信号源线缆；•检查液晶电视的显示模式设置，确认是否选择了正确的显示模式；•若以上方法都无法解决问题，则可能是液晶显示屏坏了，需要更换液晶屏。

2.2 显示不清晰若液晶电视显示内容不清晰，则可能是以下原因之一：•检查液晶电视背光源是否正常，若背光源灯管或LED灯损坏，需要更换；•调整液晶电视的显示设置，包括亮度、对比度、色彩饱和度等参数；•检查液晶电视的显示分辨率设置，确保与信号源匹配；•若以上方法都无法解决问题，则可能是液晶显示屏的驱动电路损坏，需要修复或更换电路控制板。

2.3 无法开机若液晶电视无法正常开机，则可能是以下原因之一：•检查液晶电视是否有电，检查电源插座和电源开关是否正常；•检查电视信号源是否正常连接，尝试更换信号源线缆；•若以上方法都无法解决问题，则可能是液晶电视的电源模块损坏，需要修复或更换电源板。

液晶电视背光驱动板的原理与维修一、液晶电视背光驱动板的原理液晶电视的背光驱动板主要由背光源、LED驱动芯片和电源组成。

其工作原理如下：1.电源供电：首先，背光驱动板需要接收电源的供电，通常为12V或24V直流电源。

电源会将交流电转换成直流电，并经过滤波和稳压等处理，确保供电稳定可靠。

2.亮度控制：背光驱动板通过亮度控制信号来控制LED背光的亮度。

亮度控制信号可以通过外部按钮或遥控器发送给背光驱动板，然后驱动芯片将信号转换成对应的电流或电压输出，以控制背光的亮度。

3.LED工作方式：LED背光可以分为两种方式，一种是直接驱动模式，另一种是串并联驱动模式。

在直接驱动模式中，LED背光同时接通，背光亮度由电流大小控制。

在串并联驱动模式中，多组LED串联并与驱动电源并联，则电流相同而电压叠加，背光亮度由电压大小控制。

4.驱动芯片：驱动芯片是背光驱动板的核心部件，它能根据输入的信号来控制背光的亮度。

驱动芯片一般使用PWM调整激活时间来控制电流或电压大小，从而实现对背光亮度的调节。

5.保护电路：背光驱动板会设计一些保护电路，以保证电路的稳定性和安全性。

例如过流保护电路和过压保护电路等，一旦出现异常情况，会自动切断电源供电，避免对其他电路和液晶屏产生损坏。

二、液晶电视背光驱动板的维修方法1.检查电源供电：首先，检查背光驱动板的电源供电是否正常，是否存在电压过高或过低的情况。

如发现电源供电异常，建议更换稳压器或滤波电容等元件。

2.检查亮度控制信号：用万用表或示波器检测亮度控制信号的波形和电压情况，确保信号正常。

如发现亮度控制信号异常，可以检查外部按钮、遥控器或背光驱动板上的控制芯片。

3.检查驱动芯片：检查驱动芯片是否损坏或焊接不良。

如发现芯片损坏，建议更换芯片。

如果发现焊接不良，可以重新焊接芯片。

4.检查背光灯：检查背光灯是否亮或故障。

可以使用万用表进行背光灯的电阻、电压测试，或直接用电源给背光灯供电，观察背光灯是否亮。

第二部分创维液晶电视的原理与维修第一章液晶显示原理1.1 液晶显示的发展与特点一、液晶显示的发展过程液晶起源于 1888性,因此就称之为 Liquid Crystal(液态的晶体是以碳为中心所构成的化合物。

1963年时,廉发现光会因液晶产生折射后的 5年,“液晶”和“显示器” 两个专有名词才连结在一起, 当然, 1968直到 1973年,正式量产出货, 电子计算机提供了屏幕。

从此以后, 二、1.(~3V ,工作电流只有几个微安,即功耗只有 10-6~10-5瓦 /cm2。

(2平板结构液晶显示器的基本结构是两片导电玻璃,中间灌有液晶的薄型盒。

这种结构的优点是:开口率高,最有利于作显示窗口;显示面积做大、做小都比较容易;便于自动化大量生产,生产成本低;器件很薄,只有几个毫米厚。

(3 被动显示型液晶本身不发光,靠调制外界光达到显示目的,即依靠对外界光的不同反射和透射形成不同对比度来达到显示目的。

(4显示信息量大素,利于制成高清晰度电视。

(5易于彩色化(6长寿命(7无辐射,无污染CRT2(30~40度,随着视角的变大,对比度迅速变坏。

(2响应速度慢液晶显示大多是依靠在外电场作用下,液晶分子的排列发生变化,所以响应速度受材料的粘滞度影大,一般均为 100~200ms 。

所以一般液晶在显示快速移动的画面时质量不好。

1.2 常见的液晶显示器件目前的液晶显示器可分成扭曲向列型(Twisted Nematic;简称 TN 、超扭曲向列型 (Super Twisted Nematic简称 STN 和彩色薄膜型(Thin Film Transistors-薄膜晶体管; 简称 TFT 三大种类。

一、扭曲向列液晶显示器(TN-LCDTN 是继 DSM 型的液晶材料后所发展的新液晶材料,3D 螺旋状。

TN-LCD 的出现奠定了现今 LCD会越来越差,使得各种新的技术陆续出现。

二、超扭曲向列液晶显示器件(STN-LCD 的出现是为了改善方向恰好是 180度至 260度的 TN-LCD 的对比问题, 的颜色除了黑、白两个色调外,三、TSTN (Triple Super Twisted Nematic和 FSTN (TSTN 和 FSTN 的基本构造原理与 STN 相同, FSTN 则是加上一片色补偿用完全改善 TN 的比对度差问题和 STN TSTN 和 FSTN 却有液晶分子的反应较慢的问题,在放映数量方式、接下来的动态驱动方式、单纯 Matrix 驱动方式到 Active Matrix驱动方式,发展出许多驱动方式。
