CD4060秒脉冲产生电路

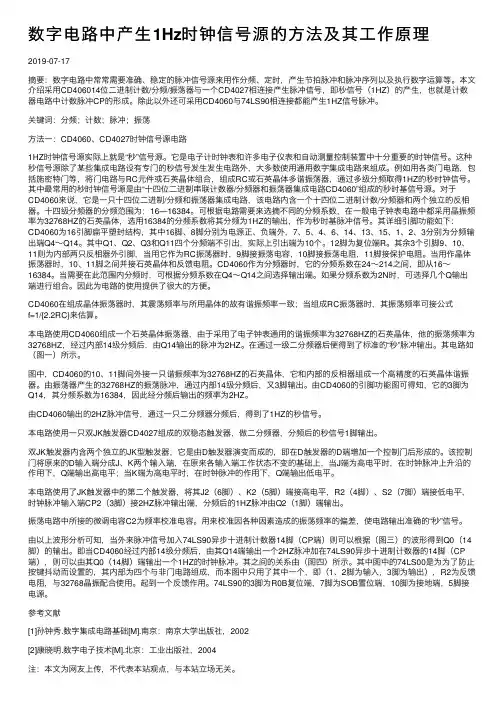

数字电路中产⽣1Hz时钟信号源的⽅法及其⼯作原理2019-07-17摘要：数字电路中常常需要准确、稳定的脉冲信号源来⽤作分频、定时，产⽣节拍脉冲和脉冲序列以及执⾏数字运算等。

本⽂介绍采⽤CD406014位⼆进制计数/分频/振荡器与⼀个CD4027相连接产⽣脉冲信号，即秒信号（1HZ）的产⽣，也就是计数器电路中计数脉冲CP的形成。

除此以外还可采⽤CD4060与74LS90相连接都能产⽣1HZ信号脉冲。

关键词：分频；计数；脉冲；振荡⽅法⼀：CD4060、CD4027时钟信号源电路1HZ时钟信号源实际上就是“秒”信号源。

它是电⼦计时钟表和许多电⼦仪表和⾃动测量控制装置中⼗分重要的时钟信号。

这种秒信号源除了某些集成电路设有专门的秒信号发⽣发⽣电路外，⼤多数使⽤通⽤数字集成电路来组成。

例如⽤各类门电路，包括施密特门等，将门电路与RC元件或⽯英晶体组合，组成RC或⽯英晶体多谐振荡器，通过多级分频取得1HZ的秒时钟信号。

其中最常⽤的秒时钟信号源是由“⼗四位⼆进制串联计数器/分频器和振荡器集成电路CD4060”组成的秒时基信号源。

对于CD4060来说，它是⼀只⼗四位⼆进制/分频和振荡器集成电路，该电路内含⼀个⼗四位⼆进制计数/分频器和两个独⽴的反相器。

⼗四级分频器的分频范围为：16―16384。

可根据电路需要来选摘不同的分频系数，在⼀般电⼦钟表电路中都采⽤晶振频率为32768HZ的⽯英晶体，选⽤16384的分频系数将其分频为1HZ的输出，作为秒时基脉冲信号。

其详细引脚功能如下：CD4060为16引脚扁平塑封结构，其中16脚、8脚分别为电源正、负端外，7、5、4、6、14、13、15、1、2、3分别为分频输出端Q4～Q14。

其中Q1、Q2、Q3和Q11四个分频端不引出，实际上引出端为10个。

12脚为复位端R。

其余3个引脚9、10、11则为内部两只反相器外引脚，当⽤它作为RC振荡器时，9脚接振荡电容，10脚接振荡电阻，11脚接保护电阻。

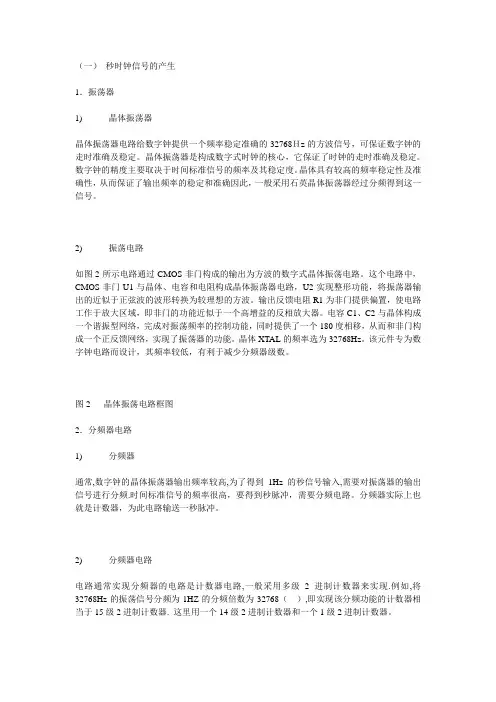

（一）秒时钟信号的产生1．振荡器1) 晶体振荡器晶体振荡器电路给数字钟提供一个频率稳定准确的32768Ｈz的方波信号，可保证数字钟的走时准确及稳定。

晶体振荡器是构成数字式时钟的核心，它保证了时钟的走时准确及稳定。

数字钟的精度主要取决于时间标准信号的频率及其稳定度。

晶体具有较高的频率稳定性及准确性，从而保证了输出频率的稳定和准确因此，一般采用石英晶体振荡器经过分频得到这一信号。

2) 振荡电路如图2所示电路通过CMOS非门构成的输出为方波的数字式晶体振荡电路。

这个电路中，CMOS非门U1与晶体、电容和电阻构成晶体振荡器电路，U2实现整形功能，将振荡器输出的近似于正弦波的波形转换为较理想的方波。

输出反馈电阻R1为非门提供偏置，使电路工作于放大区域，即非门的功能近似于一个高增益的反相放大器。

电容C1、C2与晶体构成一个谐振型网络，完成对振荡频率的控制功能，同时提供了一个180度相移，从而和非门构成一个正反馈网络，实现了振荡器的功能。

晶体XTAL的频率选为32768Hz。

该元件专为数字钟电路而设计，其频率较低，有利于减少分频器级数。

图2 晶体振荡电路框图2．分频器电路1) 分频器通常,数字钟的晶体振荡器输出频率较高,为了得到1Hz的秒信号输入,需要对振荡器的输出信号进行分频.时间标准信号的频率很高，要得到秒脉冲，需要分频电路。

分频器实际上也就是计数器，为此电路输送一秒脉冲。

2) 分频器电路电路通常实现分频器的电路是计数器电路,一般采用多级2进制计数器来实现.例如,将32768Hz的振荡信号分频为1HZ的分频倍数为32768（）,即实现该分频功能的计数器相当于15级2进制计数器. 这里用一个14级2进制计数器和一个1级2进制计数器。

本次设计是运用了CD4060分频器进行分频，分频电路可提供512HZ和1024HZ的频率，在经CD4027分频器进行一分频，为此电路输送一秒脉冲。

本设计中采用CD4060来构成14级分频电路。

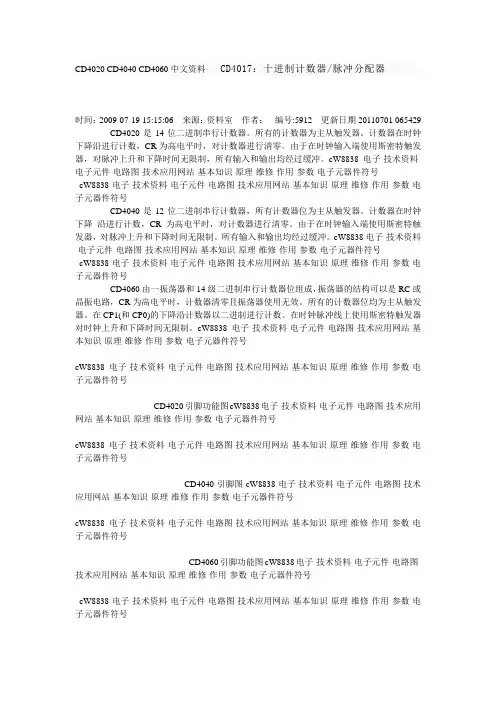

CD4020 CD4040 CD4060中文资料CD4017：十进制计数器/脉冲分配器时间：2009-07-19 15:15:06 来源：资料室作者：编号:5912 更新日期20110701 065429 CD4020是14位二进制串行计数器。

所有的计数器为主从触发器。

计数器在时钟下降沿进行计数，CR为高电平时，对计数器进行清零。

由于在时钟输入端使用斯密特触发器，对脉冲上升和下降时间无限制，所有输入和输出均经过缓冲。

cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号CD4040是12位二进制串行计数器，所有计数器位为主从触发器。

计数器在时钟下降沿进行计数，CR为高电平时，对计数器进行清零。

由于在时钟输入端使用斯密特触发器，对脉冲上升和下降时间无限制。

所有输入和输出均经过缓冲。

cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号CD4060由一振荡器和14级二进制串行计数器位组成，振荡器的结构可以是RC或晶振电路，CR为高电平时，计数器清零且振荡器使用无效。

所有的计数器位均为主从触发器。

在CP1(和CP0)的下降沿计数器以二进制进行计数。

在时钟脉冲线上使用斯密特触发器对时钟上升和下降时间无限制。

cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号CD4020引脚功能图cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号CD4040引脚图cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号CD4060引脚功能图cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号子元器件符号CD4020内部方框图cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号CD4040内部方框图cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号CD4060内部方框图cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号CD4060B典型振荡器连接：上图-RC振荡器下图-晶体振荡器cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号Absolute Maximum Ratings 绝对最大额定值：Supply Voltage电源电压(VDD) -0.5V to +18VInput V oltage输入电压(VIN) -0.5V to VDD +0.5VStorage Temperature Range储存温度范围(TS) -65℃to +150℃Package Dissipation (PD)Dual-In-Line 普通双列封装700 mWSmall Outline 小外形封装500 mWLead Temperature 焊接温度(TL)Soldering, 10 seconds)（焊接10秒）260℃cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号Recommended Operating Conditions 建议操作条件：Supply Voltage电源电压(VDD) +3V to +15VInput V oltage输入电压(VIN) 0V to VDDOperating Temperature Range工作温度范围(TA) -40℃to +85℃子元器件符号DC Electrical Characteristics 直流电气特性：Symbol符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号Parameter参数cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号Conditions 测试条件-40°C cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号+25°C cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号+85°C cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号Units 单位cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号最小最大最小典型最大最小最大IDD Quiescent Device Current静态电流VDD=5V,VIN = VDD or VSS cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号20 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号20 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号150 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号μAcW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VDD=10V,VIN = VDD or VSS cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号40 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号300 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VDD=15V,VIN= VDD or VSS cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号80 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号80 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号600 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VOL LOW Level Output V oltage 输出低电平电压VDD = 5V cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0.05 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0.05 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0.05 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号V cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VDD = 10V cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0.05 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0.05 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0.05 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VDD = 15V cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0.05 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0.05 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0.05 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VOH HIGH Level Output V oltage 输出高电平电压VDD = 5V 4.95 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号4.95 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号5 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号4.95 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号V cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VDD = 10V 9.95 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号9.95 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号10 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号9.95 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VDD = 15V 14.95 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号14.95 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号15 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号14.95 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VIL LOW Level Input V oltage 输入低电平电压VDD=5V,VO=0.5V or 4.5V cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号1.5 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号2 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号1.5 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号1.5 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VcW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-VDD=10V,VO=1.0V or 9.0V cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号3.0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号4 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号3.0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号3.0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VDD=15V,VO=1.5V or 13.5V cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号4.0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号6 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号4.0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号4.0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VIH HIGH Level Input V oltage 输入高电平电压VDD=5V,VO=0.5V or 4.5V 3.5 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号3.5 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号3 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号3.5 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号V cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VDD=10V,VO=1.0V or 9.0V 7.0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号7.0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号6 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号7.0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VDD=15V,VO=1.5V or 13.5V 11.0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号11.0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号9 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号11.0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号IOL LOW Level Output Current 输出低电平电流(Note 3) VDD = 5V, VO = 0.4V 0.52 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0.44 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0.88 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0.36 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号mA cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VDD = 10V, VO = 0.5V 1.3 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号1.1 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号2.25 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号0.9 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VDD = 15V, VO = 1.5V 3.6 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号3.0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号8.8 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号2.4 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号IOH HIGH Level Output Current 输出高电平电流(Note 3) VDD = 5V, VO = 4.6V -0.52 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数--0.44 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-0.88 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-0.36 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号mA cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VDD = 10V, VO = 9.5V -1.3 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-1.1 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-2.25 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-0.9 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号VDD = 15V, VO = 13.5V -3.6 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-3.0 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-8.8 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号-2.4 cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号cW8838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号。

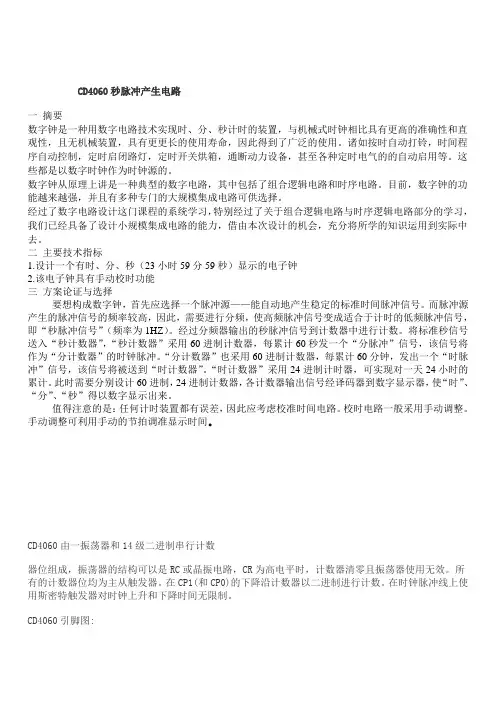

CD4060秒脉冲产生电路一摘要数字钟是一种用数字电路技术实现时、分、秒计时的装置，与机械式时钟相比具有更高的准确性和直观性，且无机械装置，具有更更长的使用寿命，因此得到了广泛的使用。

诸如按时自动打铃，时间程序自动控制，定时启闭路灯，定时开关烘箱，通断动力设备，甚至各种定时电气的的自动启用等。

这些都是以数字时钟作为时钟源的。

数字钟从原理上讲是一种典型的数字电路，其中包括了组合逻辑电路和时序电路。

目前，数字钟的功能越来越强，并且有多种专门的大规模集成电路可供选择。

经过了数字电路设计这门课程的系统学习，特别经过了关于组合逻辑电路与时序逻辑电路部分的学习，我们已经具备了设计小规模集成电路的能力，借由本次设计的机会，充分将所学的知识运用到实际中去。

二主要技术指标1.设计一个有时、分、秒（23小时59分59秒）显示的电子钟2.该电子钟具有手动校时功能三方案论证与选择要想构成数字钟，首先应选择一个脉冲源——能自动地产生稳定的标准时间脉冲信号。

而脉冲源产生的脉冲信号的频率较高，因此，需要进行分频，使高频脉冲信号变成适合于计时的低频脉冲信号，即“秒脉冲信号”（频率为1HZ）。

经过分频器输出的秒脉冲信号到计数器中进行计数。

将标准秒信号送入“秒计数器”，“秒计数器”采用60进制计数器，每累计60秒发一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。

“分计数器”也采用60进制计数器，每累计60分钟，发出一个“时脉冲”信号，该信号将被送到“时计数器”。

“时计数器”采用24进制计时器，可实现对一天24小时的累计。

此时需要分别设计60进制，24进制计数器，各计数器输出信号经译码器到数字显示器，使“时”、“分”、“秒”得以数字显示出来。

值得注意的是：任何计时装置都有误差，因此应考虑校准时间电路。

校时电路一般采用手动调整。

手动调整可利用手动的节拍调准显示时间。

CD4060由一振荡器和14级二进制串行计数器位组成，振荡器的结构可以是RC或晶振电路，CR为高电平时，计数器清零且振荡器使用无效。

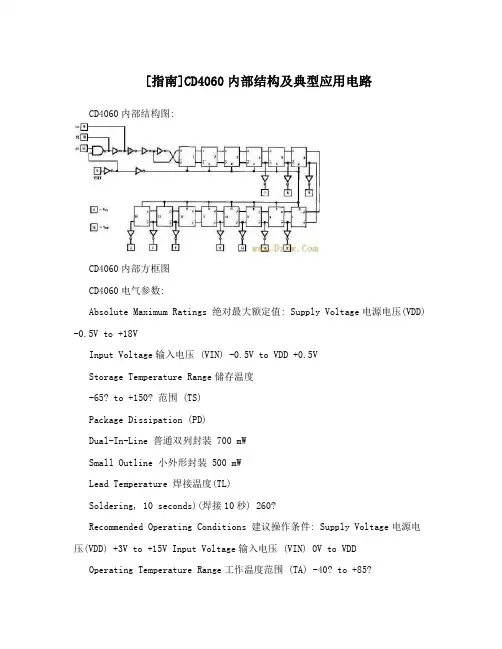

[指南]CD4060内部结构及典型应用电路CD4060内部结构图:CD4060内部方框图CD4060电气参数:Absolute Maximum Ratings 绝对最大额定值: Supply Voltage电源电压(VDD) -0.5V to +18VInput Voltage输入电压 (VIN) -0.5V to VDD +0.5VStorage Temperature Range储存温度-65? to +150? 范围 (TS)Package Dissipation (PD)Dual-In-Line 普通双列封装 700 mWSmall Outline 小外形封装 500 mWLead Temperature 焊接温度(TL)Soldering, 10 seconds)(焊接10秒) 260?Recommended Operating Conditions 建议操作条件: Supply Voltage电源电压(VDD) +3V to +15V Input Voltage输入电压 (VIN) 0V to VDD Operating Temperature Range工作温度范围 (TA) -40? to +85?DC Electrical Characteristics 直流电气特性: Sy-40?C +25?C +85?C mbParaConditions 测试条最最Units 单位 olmeter最最最最件小大典型符参数小大小大号VDD=5V,VIN = 215Quiesc 20 VDD or VSS 0 0 entIDDevice VDD=10V,VIN = 430 40 μA D CurrenVDD or VSS 0 0t静态VDD=15V,VIN= 860 80 电流 VDD or VSS 0 0.0.00.0VDD = 5V 0 05 5 LOW5 LevelOutput 0VOVoltag.0.00.0VDD = 10V 0 V e 输L 05 5出低5电平0电压 .0.00.0VDD = 15V 0 05 554.4.HIGH 4.9VDD = 5V 9 5 9 Level 5 5 5 OutputVOVoltag9.9.9.9V e 输H VDD = 10V 9 10 9 5 出高5 5电平114.1VDD = 15V 15 电压 4.95 4.995 51VDD=5V,VO=0.5V LOW . 2 1.5 1.5 or 4.5V Level 5Input 3VIVoltagVDD=10V,VO=1.0 . 4 3.0 3.0 V e 输L V or 9.0V 0 入低4电平VDD=15V,VO=1.5 . 6 4.0 4.0 电压 V or 13.5V 0HIGH VDD=5V,VO=0.5V 3.3. 3.5 3 Level or 4.5V 5 5 InputVDD=10V,VO=1.07.7. 7.0 6 VIVoltagV or 9.0V 0 0 V e 输H11入高VDD=15V,VO=1.511.1. 9 1. 电平V or 13.5V 0 0 0 电压LOW 0.0.VDD = 5V, VO = 0.4Level 5 0.88 3 0.4V 4 Output 2 6 CurrenVDD = 10V, VO = 1.0. 1.1 2.25 t 输出IO0.5V 3 9 mA 低电L平电VDD = 15V, VO = 3.2.流 3.0 8.8 1.5V 6 4 (Note3)-HIGH -0VDD = 5V, VO = -0.0.Level .5 -0.88 4.6V 44 3IOOutput 2 mA 6 H Current 输出VDD = 10V, VO = -1-1.- -2.25 高电9.5V .3 1 0.平电9流 -VDD = 15V, VO = -3-3.(Note -8.8 2. 13.5V .6 0 3) 4-0VDD = 15V, VIN = -0.-1.-5 . -10 0V 30 0 Input 3Curren0 IIN μA t 输入0电流VDD = 15V, VIN = .0.3-5 10 1.0 15V 30CD4060 AC Electrical Characteristics 交流电气特性:Unit最Symbol Conditions Parameter 参数典型最大 s 小符号条件单位VDD = 5V 550 1300 Propagation Delay Time to Q4 传递延tPHL4, VDD = 10V 250 525 ns 迟时间到Q4 tPLH4VDD = 15V 200 400VDD = 5V 150 330tPHL, Interstage Propagation Delay Time VDD = 10V 60 125 ns tPLH from Qn to Qn+1VDD = 15V 45 90VDD = 5V 100 200tTHL, Transition Time过渡时间 VDD = 10V 50 100 ns tTLHVDD = 15V 40 80VDD = 5V 170 500 Minimum Clock Pulse Width最小时钟tWL, VDD = 10V 65 170 ns 脉冲宽度 tWHVDD = 15V 50 125Maximum Clock Rise and Fall Time最trCL, VDD = 5V No Limit ns大时钟上升和下降时间 tfCL VDD = 10V No LimitVDD = 15V No LimitVDD = 5V 1 3 Maximum Clock Frequency 最大时钟MfCL VDD = 10V 3 8 频率HzVDD = 15V 4 10VDD = 5V 200 450 Reset Propagation Delay 重置传输时tPHL(R) VDD = 10V 100 210 ns 延VDD = 15V 80 170VDD = 5V 200 450 Minimum Reset Pulse Width 最小复位tWH(R) VDD = 10V 100 210 ns 脉冲宽度VDD = 15V 80 170Average Input Capacitance 平均输入CIN Any Input 5 7.5 pF 电容Power Dissipation Capacitance 功耗电CPD 50 pF 容CD4060典型应用电路CD4060B典型振荡器连接:上图-RC振荡器下图-晶体振荡器CD4060秒脉冲发生器电路:图2 CD4060秒脉冲发生器脉冲发生器是数字钟的核心部分，它的精度和稳定度决定了数字钟的质量，通常用晶体振荡器发出的脉冲经过整形、分频获得1Hz的秒脉冲。

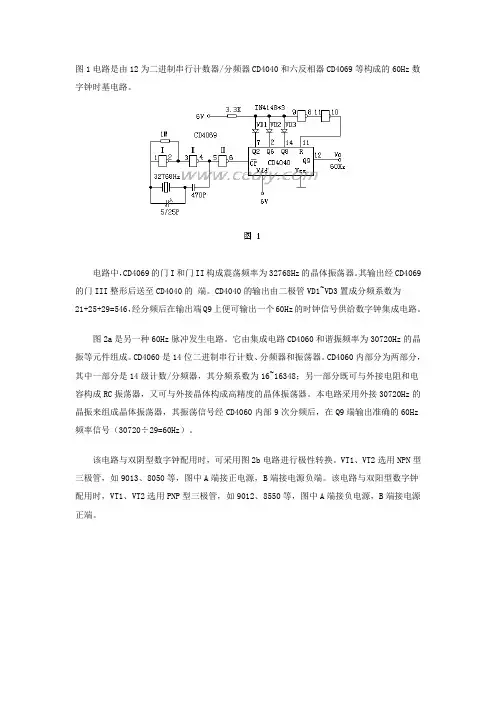

图1电路是由12为二进制串行计数器/分频器CD4040和六反相器CD4069等构成的60Hz数字钟时基电路。

电路中，CD4069的门I和门II构成震荡频率为32768Hz的晶体振荡器。

其输出经CD4069的门III整形后送至CD4040的端。

CD4040的输出由二极管VD1~VD3置成分频系数为21+25+29=546，经分频后在输出端Q9上便可输出一个60Hz的时钟信号供给数字钟集成电路。

图2a是另一种60Hz脉冲发生电路。

它由集成电路CD4060和谐振频率为30720Hz的晶振等元件组成。

CD4060是14位二进制串行计数、分频器和振荡器。

CD4060内部分为两部分，其中一部分是14级计数/分频器，其分频系数为16~16348；另一部分既可与外接电阻和电容构成RC振荡器，又可与外接晶体构成高精度的晶体振荡器。

本电路采用外接30720Hz的晶振来组成晶体振荡器，其振荡信号经CD4060内部9次分频后，在Q9端输出准确的60Hz 频率信号（30720÷29=60Hz）。

该电路与双阴型数字钟配用时，可采用图2b电路进行极性转换。

VT1、VT2选用NPN型三极管，如9013、8050等，图中A端接正电源，B端接电源负端。

该电路与双阳型数字钟配用时，VT1、VT2选用PNP型三极管，如9012、8550等，图中A端接负电源，B端接电源正端。

图3是用60Hz脉冲发生器专用集成电路MM5369（8脚DIP封装）和谐振频率为3.579545的晶振等元件构成的60Hz脉冲发生电路。

它常用来与数字钟配套提供60Hz频率。

振荡信号经MM5369内部分频处理后，从1脚输出，频率相当稳定。

该电路由6~12V电源供电。

电源电压低于6V时，其工作可靠性变差。

特殊情况下，可将电路中R3的阻值变为100欧姆左右，可使该电路正常工作电压降到4.5V。

上述两种电路适用于负极接地的整机电路，也适用于正极接地的电路系统，设计时可变通使用。

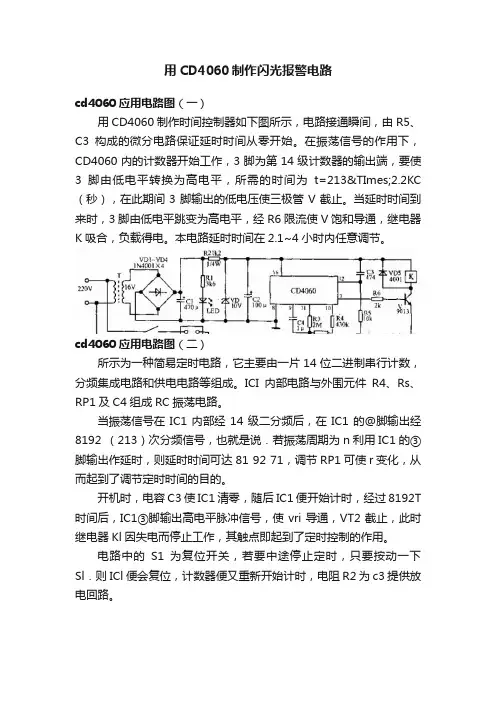

用CD4060制作闪光报警电路cd4060应用电路图（一）用CD4060制作时间控制器如下图所示，电路接通瞬间，由R5、C3构成的微分电路保证延时时间从零开始。

在振荡信号的作用下，CD4060内的计数器开始工作，3脚为第14级计数器的输出端，要使3脚由低电平转换为高电平，所需的时间为t=213&TImes;2.2KC （秒），在此期间3脚输出的低电压使三极管V截止。

当延时时间到来时，3脚由低电平跳变为高电平，经R6限流使V饱和导通，继电器K吸合，负载得电。

本电路延时时间在2.1~4小时内任意调节。

cd4060应用电路图（二）所示为一种简易定时电路，它主要由一片14位二进制串行计数，分频集成电路和供电电路等组成。

ICI内部电路与外围元件R4、Rs、RP1及C4组成RC振荡电路。

当振荡信号在IC1内部经14级二分频后，在IC1的@脚输出经8192 （213）次分频信号，也就是说．若振荡周期为n利用IC1的③脚输出作延时，则延时时间可达81 92 71，调节RP1可使r变化，从而起到了调节定时时间的目的。

开机时，电容C3使IC1清零，随后IC1便开始计时，经过8192T 时间后，IC1③脚输出高电平脉冲信号，使vri导通，VT2截止，此时继电器Kl因失电而停止工作，其触点即起到了定时控制的作用。

电路中的S1为复位开关，若要中途停止定时，只要按动一下Sl．则ICl便会复位，计数器便又重新开始计时，电阻R2为c3提供放电回路。

cd4060应用电路图（三）电路结构及主要元器件选择由图1-17可知，该多控制式防盗报警器由电源电路、触发控制电路、分频振荡电路和音频放大电路组成。

其中电源电路可由4节5号干电池串联或外接6V稳压电源供电。

触发控制电路由红外发光二极管VL、红外光敏晶体管VT1、触摸电极A、短路线W、非门集成电路IC1内部的D1～D4、隔离二极管VD1～VD4、电阻Rl～R4、R8、常开微动开关S组成。

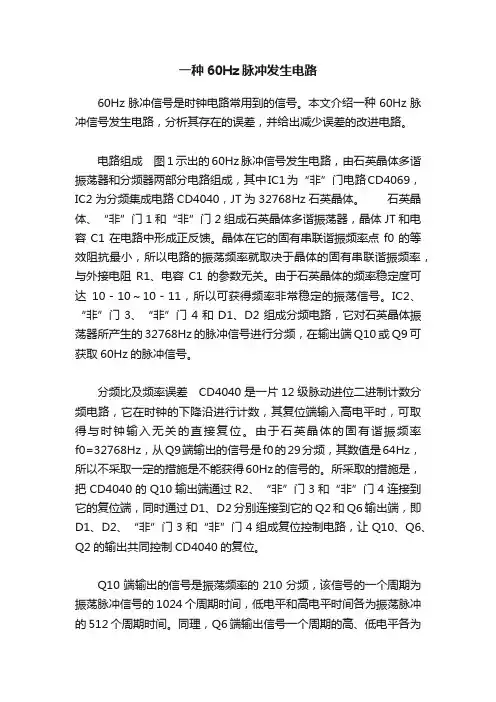

一种60Hz脉冲发生电路60Hz脉冲信号是时钟电路常用到的信号。

本文介绍一种60Hz脉冲信号发生电路，分析其存在的误差，并给出减少误差的改进电路。

电路组成图1示出的60Hz脉冲信号发生电路，由石英晶体多谐振荡器和分频器两部分电路组成，其中IC1为“非”门电路CD4069，IC2为分频集成电路CD4040，JT为32768Hz石英晶体。

石英晶体、“非”门1和“非”门2组成石英晶体多谐振荡器，晶体JT和电容C1在电路中形成正反馈。

晶体在它的固有串联谐振频率点f0的等效阻抗最小，所以电路的振荡频率就取决于晶体的固有串联谐振频率，与外接电阻R1、电容C1的参数无关。

由于石英晶体的频率稳定度可达10－10～10－11，所以可获得频率非常稳定的振荡信号。

IC2、“非”门3、“非”门4和D1、D2组成分频电路，它对石英晶体振荡器所产生的32768Hz的脉冲信号进行分频，在输出端Q10或Q9可获取60Hz的脉冲信号。

分频比及频率误差CD4040是一片12级脉动进位二进制计数分频电路，它在时钟的下降沿进行计数，其复位端输入高电平时，可取得与时钟输入无关的直接复位。

由于石英晶体的固有谐振频率f0=32768Hz，从Q9端输出的信号是f0的29分频，其数值是64Hz，所以不采取一定的措施是不能获得60Hz的信号的。

所采取的措施是，把CD4040的Q10输出端通过R2、“非”门3和“非”门4连接到它的复位端，同时通过D1、D2分别连接到它的Q2和Q6输出端，即D1、D2、“非”门3和“非”门4组成复位控制电路，让Q10、Q6、Q2的输出共同控制CD4040的复位。

Q10端输出的信号是振荡频率的210分频，该信号的一个周期为振荡脉冲信号的1024个周期时间，低电平和高电平时间各为振荡脉冲的512个周期时间。

同理，Q6端输出信号一个周期的高、低电平各为振荡脉冲的32个周期时间，Q2端输出信号一个周期的高、低电平时间各为振荡脉冲的2个周期时间。

cd4060应用电路图汇总（分频定时CD4060时间控制器）CD4060是由一振荡器和14级二进制串行计数器位组成，振荡器的结构可以是RC或晶振电路，CR为高电平时，计数器清零且振荡器使用无效。

所有的计数器位均为主从触发器。

在CP1（和CP0）的下降沿计数器以二进制进行计数。

在时钟脉冲线上使用斯密特触发器对时钟上升和下降时间限制。

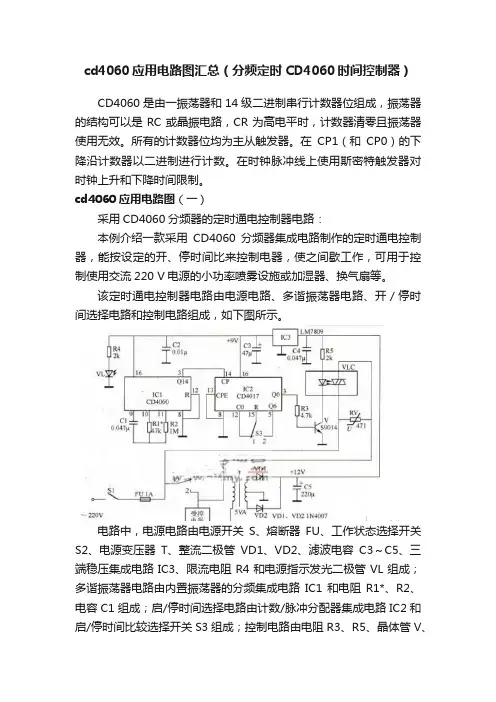

cd4060应用电路图（一）采用CD4060分频器的定时通电控制器电路：本例介绍一款采用CD4060分频器集成电路制作的定时通电控制器，能按设定的开、停时间比来控制电器，使之间歇工作，可用于控制使用交流220 V电源的小功率喷雾设施或加湿器、换气扇等。

该定时通电控制器电路由电源电路、多谐振荡器电路、开／停时间选择电路和控制电路组成，如下图所示。

电路中，电源电路由电源开关S、熔断器FU、工作状态选择开关S2、电源变压器T、整流二极管VD1、VD2、滤波电容C3～C5、三端稳压集成电路IC3、限流电阻R4和电源指示发光二极管VL组成；多谐振荡器电路由内置振荡器的分频集成电路IC1和电阻R1*、R2、电容C1组成；启/停时间选择电路由计数/脉冲分配器集成电路IC2和启/停时间比较选择开关S3组成；控制电路由电阻R3、R5、晶体管V、光耦合器VLC和压敏电阻RV组成。

交流220 V电压经T降压、VD1和VD2整流及C5滤波后，一路经R5供给VLC内部的发光二极管；另一路经IC3稳压为+9V，作为IC1和IC2的工作电源，同时经R4将VL点亮。

RV为过压保护元件，可防止VLC内部的光控晶闸管被浪涌电流或尖峰电压击穿。

多谐振荡器通电工作后，从IC1的3脚（Q14端）输出周期为1 min的方波脉冲信号，作为IC2，第14脚（CP端）的计数脉冲，102的3脚每10 min输出一个高电平或每6 min输出一个高电平（将S3置于“1”位置时，受控电器每10 min工作1 min;将S3置于“2”位置时，受控电器每6 min工作1min）。

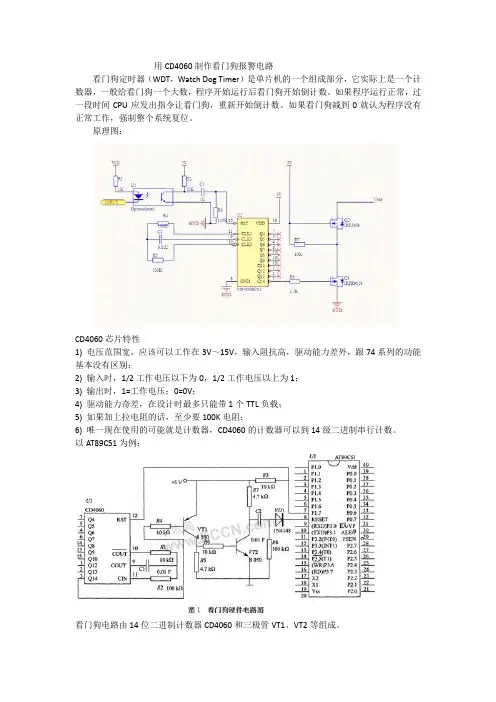

用CD4060制作看门狗报警电路看门狗定时器（WDT，Watch Dog Timer）是单片机的一个组成部分，它实际上是一个计数器，一般给看门狗一个大数，程序开始运行后看门狗开始倒计数。

如果程序运行正常，过一段时间CPU应发出指令让看门狗，重新开始倒计数。

如果看门狗减到0就认为程序没有正常工作，强制整个系统复位。

原理图：CD4060芯片特性1) 电压范围宽，应该可以工作在3V～15V，输入阻抗高，驱动能力差外，跟74系列的功能基本没有区别；2) 输入时，1/2工作电压以下为0，1/2工作电压以上为1；3) 输出时，1=工作电压；0=0V；4) 驱动能力奇差，在设计时最多只能带1个TTL负载；5) 如果加上拉电阻的话，至少要100K电阻；6) 唯一现在使用的可能就是计数器，CD4060的计数器可以到14级二进制串行计数。

以AT89C51为例：看门狗电路由14位二进制计数器CD4060和三极管VT1、VT2等组成。

Vout接单片机AT89C51的引脚输出口P1.7，由单片机的CPU向看门狗电路发送喂狗信号——正脉冲，在两个正脉冲间隔内，P1.7保持为低电平(此功能要结合软件才能实现，相应的软件设计在下面介绍)。

我们知道，单片机AT89C51的I／O口带灌电流负载的能力比较大，每个引脚低电平时的吸入电流为20 mA，带拉电流负载的能力却很小，实测情况是，每个引脚高电平时的输出电流仅25μA，现在P1.7口被设计成带拉电流负载的方式，为了提高P1.7口带拉电流负载的能力，所以，电路中设置了上拉电阻R3。

14位二进制计数器CD4060的计数脉冲由其内部振荡器和外接阻容元件R1、R2、C1组成的电路产生，振荡周期为T0SC=2.2×R1×C1=0.22 ms振荡器产生的计数脉冲(矩形波)可以直接引出，同时还可以从CD4060的10个输出端Q4～Q10和Q12～Q14得到不同分频系数的方波输出，各方波输出信号的周期如表1所示。

采用CD4060的长延时定时器（二）本例介绍采用CD406o数字集成电路制作的长延时定时器（二），该定时器利用CD4W组成定时器的时基电路，由电路产生的定时时基脉冲，通过内部分频器分频后输出时基信号。

再通过外设的分频电路的分频，取得所需要的定时控制时间。

工作原理采用CD4060数字集成电路制作的长延时定时器（二）电路原理图如图所示。

该电路由CD4060与外接阻容元件组成高频振荡器，由（Rz＋R1）C,决定与振荡器的振荡频率，通过RP调节振荡频率范围。

由CD4518双二一十进制计数器中的一个计数器组成分频器，其分频系数最大为10，本电路用它的输出端甲作为定时输出端。

由CD4518的工作原理和引脚功能可知，当仍输出高电平时，恰好是十进制数中的10,CD406 9六反相器中的两个门D1、D2和晶体管VT与继电器K组成输出与控制电路。

电路中，C3, R6组成Ic1的开机复位电路，C2、R3组成IC2的开机复位电路。

接通电源后，通过开机复位电路使ici、IC2自动复位。

SB1、SB2分别为Ic1、IC2的人工复位按键，当需要时按下该键使相应电路复位。

开机后，时基振荡器振荡经过分频后向外输出时基信号。

作为分频器的IC2开始计数分频。

当计数到10时，Q4输出高电平，该高电平经D1友相变为低电平使VT截止，继电器断电释放，切断被控电路工作电源。

与此同时，D1输出的低电平经D2反相为高电平后加至IC2的CP端，使输出端输出的高电平保持。

电路通电使Ic1、IC2复位后，IC2的四个输出端，均为低电平。

而娜输出的低电平经DI反相变为高电平，通过R4使VT导通，继电器通电吸合。

这种工作状态为开机接通、定时断开状态。

如果要改变为开机断开、定时接通状态，可在输出端DI和VT之间加人一级反相器。

定时时间的长短，可通过RP来调整，也可根据二一十进制编码的对应关系，通过对IC2的输出端的连接来改变。

本例电路定时范围为3min一1h.元器件选择Ic1选用CD406014位串行二进制计数／分频／振荡器数字集成电路；IC2选用双二一十进制计数器数字集成电路；IC3选用CD4069六反相器。

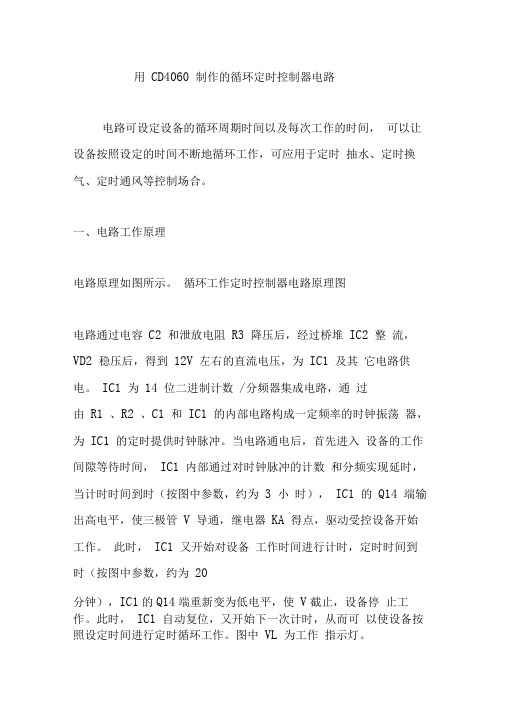

用CD4060 制作的循环定时控制器电路电路可设定设备的循环周期时间以及每次工作的时间，可以让设备按照设定的时间不断地循环工作，可应用于定时抽水、定时换气、定时通风等控制场合。

一、电路工作原理电路原理如图所示。

循环工作定时控制器电路原理图电路通过电容C2 和泄放电阻R3 降压后，经过桥堆IC2 整流，VD2 稳压后，得到12V 左右的直流电压，为IC1 及其它电路供电。

IC1 为14 位二进制计数/分频器集成电路，通过由R1 、R2 、C1 和IC1 的内部电路构成一定频率的时钟振荡器，为IC1 的定时提供时钟脉冲。

当电路通电后，首先进入设备的工作间隙等待时间，IC1 内部通过对时钟脉冲的计数和分频实现延时，当计时时间到时（按图中参数，约为3 小时），IC1 的Q14 端输出高电平，使三极管V 导通，继电器KA 得点，驱动受控设备开始工作。

此时，IC1 又开始对设备工作时间进行计时，定时时间到时（按图中参数，约为20分钟），IC1的Q14端重新变为低电平，使V截止，设备停止工作。

此时，IC1 自动复位，又开始下一次计时，从而可以使设备按照设定时间进行定时循环工作。

图中VL 为工作指示灯。

二、元器件选择集成电路IC1 选用14 位二进制计数/分频器集成电路CD4066 ，也可使用CC4066 或其它功能相同的数字电路集成块。

IC2 选用1A 、50V 的桥堆，也可用四只1N4007 二极管接成。

三极管V 选用NPN 型三极管8050 ，也可使用9013 或3DG12 等国产三极管。

VD1 选用整流二极管1N4007 ；VD1选用1W , 12V的硅稳压管，如1N4742 ; VD3〜VD5使用开关二极管1N4148 ；VL 选用普通发光二极管。

电阻R1 、R2、R4、R6 和R7 选用1/4W 的金属膜电阻器；R3 和R5 选用1/2W 碳膜电阻器。

C1 选用涤纶或独石电容器；C2 选用耐压为450V 及以上的聚丙烯电容器；C3 选用耐压为16V 的铝电解电容器。

cd4060时基电路工作原理
CD4060是一款由NXP公司生产的CMOS集成电路，它包含一个振荡器与计数器、一个可编程分频器以及一个输出控制模块。

这款集成电路常被用于产生精确的定时信号，以及在微处理器系统中作为时钟源。

1. 振荡器与计数器：
CD4060的振荡器部分由一个反相放大器构成，可以用于产生一个频率可调的正弦波或方波信号。

该信号的频率由外部电阻和电容的值决定。

然后，这个振荡信号被送入计数器部分。

计数器部分是一个14位的二进制计数器，它可以在接收到振荡器的时钟信号后，对输入的二进制数据进行逐位计数。

当计数器的值达到最大值（即11111111111111，也就是2的14次方减1），计数器就会溢出，并将这个溢出信号送入分频器部分。

2. 分频器：
分频器是一个可编程的分频器，它可以根据输入的二进制数据来改变输出的频率。

这个分频比是由连接到CD4060的外部电阻和电容的值决定的。

当计数器溢出时，分频器会对振荡器的输出信号进行分频，然后将分频后的信号送入输出控制部分。

3. 输出控制：
输出控制部分是一个集电极开路的晶体管输出，它可以控制外部设备的开关。

当分频器的输出信号到达一定的阈值时，输出控制部分就会导通，从而驱动外部设备。

同时，输出控制部分还可以通过集电极开路的方式，将输出信号与地线隔离，以实现对外部设备的有效控制。

总的来说，CD4060时基电路通过振荡器与计数器产生原始的时钟信号，然后通过分频器对时钟信号进行分频，最后通过输出控制部分实现对外部设备的开关控制。

其产生的时钟信号具有精度高、稳定性好等特点，因此在许多微处理器系统中被用作时钟源。

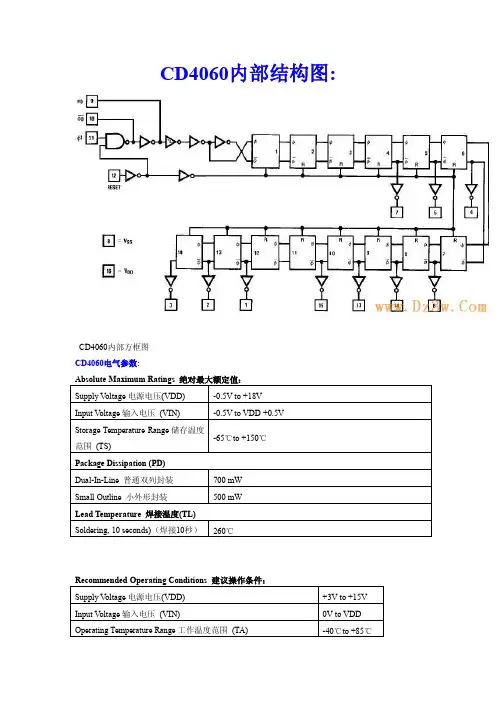

CD4060内部结构图:CD4060内部方框图CD4060电气参数:Absolute Maximum Ratings 绝对最大额定值：Supply V oltage电源电压(VDD) -0.5V to +18VInput V oltage输入电压(VIN) -0.5V to VDD +0.5VStorage Temperature Range储存温度-65℃ to +150℃范围(TS)Package Dissipation (PD)Dual-In-Line 普通双列封装700 mWSmall Outline 小外形封装500 mWLead Temperature 焊接温度(TL)Soldering, 10 seconds)（焊接10秒）260℃Recommended Operating Conditions 建议操作条件：Supply V oltage电源电压(VDD) +3V to +15V Input V oltage输入电压(VIN) 0V to VDD Operating Temperature Range工作温度范围(TA) -40℃ to +85℃DC Electrical Characteristics 直流电气特性：Symb ol 符号Parameter参数Conditions 测试条件-40°C +25°C +85°CUnits 单位最小最大最小典型最大最小最大ID D QuiescentDeviceCurrent静态电流VDD=5V,VIN =VDD or VSS22015μA VDD=10V,VIN =VDD or VSS44030VDD=15V,VIN=VDD or VSS88060VO L LOWLevelOutputV oltage 输出低电平电压VDD = 5V.50.050.05V VDD = 10V.50.050.05VDD = 15V.50.050.05VO H HIGHLevelOutputV oltage 输出高电平电压VDD = 5V4.954.9554.95V VDD = 10V9.959.95109.95VDD = 15V14.914.951514.95 5VI L LOWLevelInputV oltage 输入低电平电压VDD=5V,VO=0.5Vor 4.5V1.52 1.5 1.5V VDD=10V,VO=1.0V or 9.0V3.4 3.0 3.0VDD=15V,VO=1.5V or 13.5V4.6 4.0 4.0VI H HIGHLevelInputV oltage 输入高电平电压VDD=5V,VO=0.5Vor 4.5V3.53.5 33.5V VDD=10V,VO=1.0V or 9.0V7.7.0 67.VDD=15V,VO=1.5V or 13.5V11.11.911.IO L LOWLevelOutputCurrent 输出低电平电流(Note3)VDD = 5V, VO =0.4V0.520.440.880.36mA VDD = 10V, VO =0.5V1.31.12.250.9VDD = 15V, VO =1.5V3.63.0 8.82.4IO H HIGHLevelOutputCurrent 输出高电平电VDD = 5V, VO =4.6V-0.52-0.44-0.88-0.36 mAVDD = 10V, VO =9.5V-1.3-1.1-2.25-0.9流(Note 3) VDD = 15V, VO =13.5V-3.6-3.-8.8-2.4IIN InputCurrent 输入电流VDD = 15V, VIN =0V-.3-10-5-0.30-1.μAVDD = 15V, VIN =15V.310-50.31.0CD4060 AC Electrical Characteristics 交流电气特性：Symbol 符号Parameter 参数Conditions条件最小典型最大Units单位tPHL4, tPLH4 Propagation Delay Time to Q4 传递延迟时间到Q4VDD = 5V 550 1300nsVDD = 10V 250 525VDD = 15V 200 400tPHL, tPLH Interstage Propagation Delay Timefrom Qn to Qn+1VDD = 5V 150 330nsVDD = 10V 60 125VDD = 15V 45 90tTHL, tTLH Transition Time过渡时间VDD = 5V 100 200nsVDD = 10V 50 100VDD = 15V 40 80tWL, tWH Minimum Clock Pulse Width最小时钟脉冲宽度VDD = 5V 170 500nsVDD = 10V 65 170VDD = 15V 50 125trCL, tfCL Maximum Clock Rise and Fall Time最大时钟上升和下降时间VDD = 5V No LimitnsVDD = 10V No LimitVDD = 15V No LimitfCL Maximum Clock Frequency 最大时钟频率VDD = 5V 1 3MHzVDD = 10V 3 8VDD = 15V 4 10tPHL(R) Reset Propagation Delay 重置传输时延VDD = 5V 200 450nsVDD = 10V100 210VDD = 15V 80 170tWH(R) Minimum Reset Pulse Width 最小复位脉冲宽度VDD = 5V 200 450nsVDD = 10V100210VDD = 15V 80 170CIN Average Input Capacitance 平均输入电容Any Input 5 7.5 pFCPD Power Dissipation Capacitance 功耗电容50 pFCD4060典型应用电路CD4060B典型振荡器连接：上图-RC振荡器下图-晶体振荡器CD4060秒脉冲发生器电路:图2 CD4060秒脉冲发生器脉冲发生器是数字钟的核心部分，它的精度和稳定度决定了数字钟的质量，通常用晶体振荡器发出的脉冲经过整形、分频获得1Hz的秒脉冲。

cd4060分频工作原理
CD4060是一款集成电路，常用于频率分频应用。

其工作原理是基于二进制计数器和分频器的组合，能够将输入信号的频率降低到更低的频率。

CD4060的工作原理可以分为三个部分：计数器、分频器和输出控制。

CD4060内部集成了一个14位二进制计数器。

这个计数器可以通过外部时钟信号进行驱动，每收到一个时钟脉冲，计数器的值就会加1。

当计数器的值达到最大值时，会自动清零，重新从0开始计数。

CD4060还包含一组分频器。

这些分频器可以将输入时钟信号的频率分频为2、4、8、16等倍数。

具体的分频比由引脚上的接线决定。

例如，如果将引脚Q4连接到引脚CLK（时钟输入），那么输入信号的频率将被分频为输入频率的16倍。

CD4060还有一个输出控制功能。

通过设置引脚上的接线，可以选择输出的位数。

例如，如果将引脚Q5连接到引脚RESET（复位），那么当计数器的值达到32时，输出会被清零。

这样可以实现更高精度的频率分频。

CD4060的分频功能非常灵活，适用于各种需要将信号频率降低的
应用场景。

例如，在无线通信系统中，CD4060可以将高频信号分频为低频信号，用于时钟同步和数据处理。

在音频设备中，CD4060可以将高采样率的音频信号分频为低采样率，以便进行数字信号处理。

总结起来，CD4060是一款基于二进制计数器和分频器的集成电路，能够将输入信号的频率降低到更低的频率。

通过设置引脚上的接线，可以选择分频比和输出位数，实现不同精度的频率分频。

CD4060的分频功能非常灵活，适用于各种需要降低信号频率的应用场景。

C D4060组成的长延时定时器电路图
电源经C3、R7、C2、R4构成上电复位，使I C l、I C2复位，输出为0，C D4518的Q4输出低电平，经D1反相后为高电平，V T l导通，继电器K1吸合。

C D4060内部（（9）、（10）、（11）脚）门电路加上R1、R2、R P l、C1构成的多谐振荡器，作为时钟信号，经C D4060组成的2级分频从Q14输出至C D4518计数器（下降沿触发），当C D4060输出的第8个脉冲经C D4518后，I C2的Q4脚输出高电平，经D l反相为低电平，V T l截止，继电器K l释放。

同时。

D1的输出信号经D2反相为高电平，送至C P端，使C D4518输出状态保持不变。

调节R P l。

改变时钟频率为细调。

改变C D4060和C D4518的输出接线方式可粗调定时时间。

S1为复位按钮，无论定时工作在什么状态，按下S1，定时将从头开始。
