555秒脉冲电路及其参数见附图

试验十 555定时器的原理及三种应用实验内容1.连接施密特触发器电路，分别输入正弦波、锯齿波信号，观察并记录输入输出波形。

电路如下图：输入正弦波时的波形：输入三角波时的波形：2.设计一个驱动发光二级管的定时器电路，要求每接收到负脉冲时，发光管持续点亮二秒后熄灭。

由电路要求知要用单稳态触发器电路，脉冲宽度为Tw=1.1RC，选取R=2KΩ，C=1.1μF，电路如下所示：波形图如下：3.连接多放谐振荡电路电路，取R1=1KΩ，R2=10KΩ，C1=0.1μF，C2=0.2μF观察、记录VCr、Vo的同步波形，测出Vo的周期并与估算值进行比较。

改变参数R1=15KΩ，R2=5KΩ，C1=0.033μF，C2=0.1μF用示波器观察并测量输出波形的频率。

与理论值比较，算出频率的相对误差值。

电路如图所示：R1=1KΩ，R2=10KΩ，C1=0.1μF，C2=0.2μF时的波形图：实验模拟结果：Vo周期To=1.5ms，VCr周期Tc=1.5ms,F=1/T=0.67KHz 理论计算值为：T=0.7*（R1+2R2）*C1=1.47ms,频率f=1/T=0.68KHz频率的相对误差为：ІF-fІ/f=1.47%R1=15KΩ，R2=5KΩ，C1=0.033μF，C2=0.1μF时的波形图：实验模拟结果：Vo周期To=0.6ms期Tc=0.6ms,频率F=1/T=1.67KHz理论计算值为：T=0.7*（R1+2R2）*C1=0.5775频率f=1/T=1.73KHz频率的相对误差为：ІF-fІ/f=3.47%4.用NE556时基电路功能实现救护车警铃电路，用555的两个时基电路构成低频对高频调制的救护车警铃电路。

4 555 3
v O2
1
vO
vI
v O1
T C
2 1 5 D1 D2
vI
VT + VT VI Vo1 2 VC C 3 VC Vo2
Vo
8.3 多谐振荡器 多谐振荡器——能产生矩形脉冲波的自激振荡器。 一． 用555定时器构成的多谐振荡器 1. 电路组成及工作原理
VC C R1 8 P R2 7 VC C 4 RD
（3）暂稳态的维持时间 在暂稳态期间，三极管 T 截止， VCC 经 R 向 C 充电。 时间常数τ 1=RC，
vC 由 0V 开始增大，在 vC 上升到 2/3VCC 之前，电路
保持暂稳态不变。 （4）自动返回（暂稳态结束）时间 当vC上升至2/3VCC时，vO由1跳变0，三极管T由截 止转为饱和导通， 电容C经T迅速放电，电压vC迅速降至0V，电路由 暂稳态重新转入稳态。
T
放 电端
(1 )
2. 振荡频率的估算 （1）电容充电时间T1：（用三要素法计算）
1 V VCC CC v )v C( C(0 ) 3 T 1ln 1 ln 0 . 7 ( R RC ) 1 1 2 2 v )v T C( C( 1) VCC VCC 3

（2） 电容放电时间T2
电压比较器的功能：
v+> v-，vO=1 v+< v-，vO=0 （3）基本RS触发器、 （4）放电三极管T及缓冲器G。
二．工作原理
（1）4脚为复位输入端（ RD ），当RD为低电平时，
不管其他输入端的状态如何，输出vo为低电平。
正常工作时，应将其接高电平。 （2）5脚为电压控制端，当其悬空时，比较器C1 和C2的比较电压分别为2/3VCC 和1/3VCC 。 （3）2脚为触发输入端，6脚为阈值输入端，两端

电子课程设计报告发射器控制器系名专业年级姓名指导教师2010年10月10 日目录一、课程设计目的描述及要求 (2)二、设计总框图 (2)三、各单元电路的设计方案及原理说明 (2)四、元件型号芯片介绍 (4)五、系统总体电路图 (6)六、调试步骤和测试结果 (7)七、总结 (7)1.课程设计目的：设计一个采用中小规模集成电路构成的电子秒表 2.课程设计题目的描述和要求设计一个采用中小规模集成电路构成的电子秒表，具体指标如下： 1．准确计时，计数分辨率为1S 。

2．秒表由2位数码管显示，计时周期为60S ，显示满刻度为59S 。

3.课程设计报告内容根据设计任务要求，电子秒表的工作原理框图如图1所示。

主要包括三大部分：脉冲信号发生器 倒计时器 时间显示器。

由定时器NE555构成的多谐振荡器产生秒脉冲，两块74LS192芯片级联成60进制倒计时器，计时器输出的数据通过译码器和数码管显示出来。

（1） 总方框图3.各单元电路的设计方案及原理说明3.1 秒脉冲系统所需要的秒脉冲由定时器NE555所构成的多谐振荡器提供，多谐振荡器如图1—1（a ）所示，图中NE555外引线排列如图1—1（b ）所示。

其中1脚是电路地GND ；8脚是正电源端Ucc ，工作电压范围为5~18V ；2脚是低触发端TR ；3脚是输出端OUT ；4脚是主复位端R ；5脚是控制电压端Uc ；6脚是高触发端TH ；7脚放电端DISC 。

R1、R2和C 为定时电阻和电容，C1为电压控制端稳定电容。

在信号的输出端产生矩形脉冲，其振荡频率为 f=1.44/( R1+2R2)C 。

秒脉冲（脉冲信号发生器） →计数器（倒计时器）（个位）→ 译码器时间显示器（数码管）→ 时间显示器（数码管）译码器计数器（倒计时器）（十位）→→↓TH Uc集成电路5553.2倒计时器倒计时器由两位4位十进制可逆同步计数器（双时钟）74LS192、非门和或门构成。

其组成如图所示，其中 74LS192是上升沿触发，CPU 为加计数时钟输入端；CPD 为减计数时钟输入端；LD 为异步预置端，低有效；CR 为异步清零端，高有效；CO 为进位输出端，当1001后输出低电平；BO 为借位输出端，当0000后输出低电平；D3D2D1D0为数据预置端；Q3Q2Q1Q0为数据输出端。

TH = uC 0 < 2/3 VCC，uO 保持
低电平不变。因此，稳态时
t u第C 13页0/共V6，2页uO 为低电平。
充电 UIL
uI 1323UVVuIOCCHCCC
uOO UOH UOL
O
tWI tWO
2. 触发进入暂稳态
UOH
当输入 uI 由高电平跃变为低电平 (应< 1/3 VCC )时，使 TR = UIL<1/3 VCC
当 uC 上升到 uC ≥2/3 VCC 时， TH = uC ≥2/3 VCC，而TR = uI =
UIH(> 1/3 VCC )，因此 uO 重新跃
t
变为低电平。同时，放电管导通， C
经 V 迅速放电 uC 0 V，放电完毕
t
后，电路返回稳态。
第15页/共62页
uI 1323UVVuIOCCHCCC
第2页/共62页
下图为:双极型555定时器内部逻辑电路结构图和逻辑符号
当V图C悬。空时，
u1+ = 2/3VCC
当u+ > u-时，输出uc为高电平 三个5kΩ电阻构成分压器（1态）。
当u+ < u-时，输出uc为高电平 （0态）。
u2- = 1/3VCC
第3页/共62页

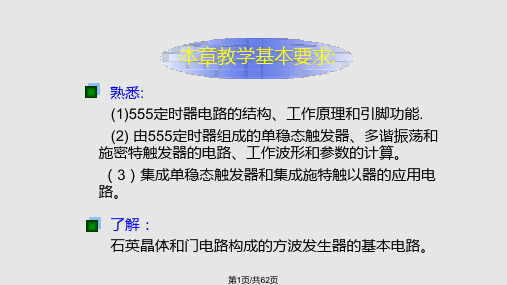

6.1.1 555定时器的结构及工作原理
本章教学基本要求:
熟悉: (1)555定时器电路的结构、工作原理和引脚功能. (2) 由555定时器组成的单稳态触发器、多谐振荡和 施密特触发器的电路、工作波形和参数的计算。 （3）集成单稳态触发器和集成施特触以器的应用电 路。
了解： 石英晶体和门电路构成的方波发生器的基本电路。
第1页/共62页

端为低电平。
（4）放电管V（也称开关管）和输出缓冲器门2和门3：
V为N沟道增强型MOS管，当OUT为低电平时，V的栅极电位为 高电平，V导通; 当OUT为高电平时，V的栅极电位为低电平，
V截止。 门2和门3为输出缓冲器，用来提高定时器的带负 载能力， 同时也隔离负载对定时器的影响。
2． CC7555
的多谐振荡器。 本节主要介绍用集成定时器构成的多谐振 荡器和频率稳定性高的石英晶体振荡器。 多谐振荡器的符 号如图9.3.1所示。
G
图7.3.1 多谐振荡器符号
7.3.1 由555定时器构成的多谐振荡器
1． 工作原理
图7.3.2（a）所示为由CC7555构成的多谐振荡器电路，
R1、 R2和C是外接定时元件。 电路的工作波形如图7.3.2
由于电路中接入了石英晶体，这个振荡器只能谐振在
频率f0上。对于TTL门，R1、R2通常取0.7～2kΩ，而对于C MOS门取10～100MΩ。电容C1、C2作为非门间的耦合，其容 抗对石英晶体的谐振频率f0应可忽略不计。
在振荡器输出端再加一级反相器， 可以提高带负载 能力， 改善输出波形。
图7.3.6（a）是在输出端加一级分频后再输出的可以 产生两相时钟信号的电路， 7.3.6（b）是其工作波形。
保证参考电压不变。
（2）比较器：集成运算放大器A、B组成两个电压比较器，
每个比较器的两个输入端标有+号和-号。当U+＞U-时，比较器 输出高电平; 当U+<U-时，比较器输出低电平。
（3）基本RS触发器：R、S的值取决于比较器A、B的输 出。R端为RS触发器的复位端，该端为低电平时，Q=0，OUT
0.5 Um 0.1 Um
Um

tW
T
脉冲周期T：在周期性重复的脉冲系列 中，两个相邻脉冲间的间隔时间。 脉冲频率f：单位时间内脉冲重复的次 数f=1/T。 占空比D：脉冲宽度与脉冲周期的比值 D=tw/T。
如何获得脉冲信号？
（1）利用整形电路对不符合要求的脉冲信号 进行整形；
（2）利用脉冲振荡器直接产生脉冲信号；
主要介绍中规模集成电路555定时器 以及555定时器构成的几种脉冲电路： 施密特触发器 单稳态触发器 多谐振荡器
（2）5脚为电压控制端，当其悬空时，比较器C1 和C2的比较电压分别为2/3VCC 和1/3VCC 。
（3）2脚为触发输入端，6脚为阈值输入端，两端 的电位高低控制比较器C1和C2的输出，从而控制 RS触发器，决定输出状态。
❖U’o确定参考电 位 ❖UI1和UI2两者都 小于各自的参考电 压时，Uo=1，放 电管截止； ❖UI1和UI2两者都 大于各自的参考电 压时，Uo=0，放 电管导通；
暂稳态重新转入稳态。
（5）恢复过程
当暂稳v态I 结束后，电容C通过饱和导通的放电三 极管 T放电，时间常数 τ2=RCESC，经过（3～5） τ2后，电容CO 放电完毕，恢复过程结束。
t
vC
2 3
V
C
C
VC C
O
t
vO
tW
O
t0
t1
t
2. 主要参数估算
(1) 输出脉冲宽度Tw（用三要素法计算）
tW1lnv vC C (( )) v vC C ((0 tW ))1lnV C V C C C2 3 V 0C C1.1RC
14 VD D 13 6A
12
6Y 11 5A 10 5Y
9
4A

24
单稳态电路（触摸、定时、延时开关）
1 仿真演示 2 同学实训
J1 Key = Space
5V Vs
1
20k R
3
VCC
4
RST
OUT
2
DIS
THR
TRI
CON
8
GND
10uF-POL 10nF
C
Cf
0
555_VIRTUAL Timer
实训时，R为100K，C为47μ。
ppt课件
25
判断555输出
R3 5.1k
U2
8
4 RST VCC
7 DIS 6 THR 2 TRI
OUT 3
5 CON
C5
GND
1
10nF
LM555CN
C1 100uF
U3
SONALERT 200 Hz
实训
ppt课件
15
课3
知道555定时器的 三种基本应用方式
ppt课件
16
学习1：用555定时器组成的多谐振荡器
无稳态触发器：
6 复位端TH 2 置位端TR’
U6
U
H
(
2 3
VDD
)
555
1 U2 UL (3VDD )
3 输出端Q
TH
TR
RD
OUT
DIS
×
×
0
0
导通
>2UDD/3
>UDD/3
1
<2UDD/3
>UDD/3
0 不变
导通 不变
<2UDD/3
Байду номын сангаас
< UDD/3

1、模拟功能部件
（1）、电阻分压器
VCC经３个５K欧姆的电阻分压后，提供基准电压：当不外接固定电压C-V时， UR1=2/3VDD , UR2=VDD/3；当外接固定电压U时，UR1=U , UR2=U/2
（2）、电压比较器C1和C2
〈1〉TH≥2/3VDD 、TR ≥VDD/3时，输出uo1=1，uo2=0， Q=0 Q =１。
3、UI≥2/3VDD时，Uo1=0、Uo2=1、 Q=0、Q=1，UO由UOH→UOL，即UO=0。 当UI上升到2/3VCC时，电路的输出状态发生跃变。 4、UI再增大时，对电路的输出状态没有影响。
（二）、下降过程 1、UI由高电平逐渐下降，且1/3VDD＜UI＜2/3VDD时，Uo1=0、Uo2=0。 基本RS触发器保持原状态不变。即 Q =0、Q=1，输出UO=UOL
使电路迅速由暂稳态返
回稳态，uO1=UOH （全0出1）。 uO= UOL。
从暂稳态自动返回稳态之后，电容C将通过电阻R放电， 使电容上的电压恢复到稳态时的初始值。
单稳态触发器工作波形
2. 主要参数
（1）输出脉冲宽度tw 输出脉冲宽度tw，就是暂稳态的维持时间。 tw ≈0.7RC
（2） 恢复时间tre 暂稳态结束后，电路需要一段时间恢复到初始状态。
〈2〉TH ＜ 2/3VDD 、TR ＜ VDD/3时，输出uo1=0，uo2=1， Q=1 Q =0 。
〈3〉TH ＜ 2/3VDD 、TR ≥VDD/3时， uo1=0，uo2=0， Q、 Q状态维持不变。 （3） R为直接置0端，低电平有效。 （4）集电极开路的放电管V、输出UO=0时，V导通，输出UO=1时，V截止。
用555定时器组成单稳态触发器
一、电路结构

555毫秒级定时器电路555毫秒级别的定时器电路可以用来产生精确的时间延迟或振荡器。

这种电路通常使用555定时/计数器集成电路，它可以提供一个可编程的延迟时间，范围从几毫秒到几分钟。

以下是一个简单的555毫秒定时器电路的例子：元件：555定时计数器、电阻、电容、LED灯1. 电源：为555集成电路提供+5V电源。

2. 第1脚（引脚1）接地：将引脚1接地，即连接到地线。

3. 第2脚（引脚2）连接电阻R1，R1的阻值决定了定时器的振荡频率。

R值越小，频率越高，但要注意不要选择过小的R值导致振荡过快。

4. 第3脚（引脚3）连接电阻R2，R2的阻值决定了定时器的负载电容。

R2越大，负载电容越小，定时器的延时越长。

5. 第4脚（引脚4）连接电阻R3，R3的阻值决定了定时器的放电时间常数。

R3越大，放电时间越长，定时器的延时越短。

6. 第5脚（引脚5）连接电容C，C的电容决定了定时器的振荡频率。

C值越小，频率越高。

7. 第6脚（引脚6）连接LED，用于显示定时器的状态。

8. 第7脚（引脚7）为公共地。

编程延时：设定定时器的计数周期为1ms，则定时器每隔1ms计数一次，直到计数到设定的延时值为止。

例如，如果设定的延时值为50ms，则定时器会在开始计时后的50ms后停止计数，此时LED灯显示“0”（代表50ms），然后重新开始计数。

注意事项：1. 确保电源电压符合555定时/计数器的工作电压范围。

2. 在设计电路时，要考虑到元器件的额定参数和工作环境，避免元器件损坏或性能下降。

3. 在调试电路时，要注意观察LED灯的显示和定时器的计数情况，及时调整元器件参数以达到预期效果。

555内部电原理图我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解55 5电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

------------------------------------------------------------------------单稳类电路单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

------------------------------------------------------------------------双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。

555双稳电路可分成2种。

第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。

用555制作秒脉冲诸多方法介绍1．秒信号的发生电路秒信号发生电路由集成电路555定时器与RC组成的多谐振荡器构成。

需要的芯片有集成电路555定时器，还有电阻和电容。

下图为其电路图：图3-1 秒信号发生电路振荡电路是数字钟的核心部分，它的频率和稳定性直接关系到表的精度。

因此选择555定时器构成的多谐振荡器，其中电容C1为47微法，C2为0.01微法，两个电阻R1=R2=10K欧姆。

此时在电路的输出端就得到了一个周期性的矩形波，其振荡频率为：f=1.43/[(R1+2R2)C](3-1)由公式（3-1）代入R1 ，R2和C的值得，f=1Hz。

即其输出频率为1Hz的矩形波信号2. 用555制作秒脉冲输出频率为1Hz,占空比为50%.由于CD4060在MULTISIM中仿真不了，所以本设计采用三片74HC161和一片74HC160IC级联，构成2^15分频器。

单元电路连接如下图所示：3、基于NE555的秒方波发生器的设计用NE555芯片以及外围电路搭建成一个多谐振荡器，通过设计外围电路的参数输出方波频率为1Hz，故称为秒方波发生器。

由于脉冲的占空比对系统的影响不大，故把占空比设计为1/3。

输出方波用作计数器及D触发器的clk信号。

NE555定时器引脚图如图1所示，脉冲频率公式：f=1／（R1+2R2）C㏑2选择R1=47K，R2=47K，RV1=2K，C=10μF，形成电路图如图2所示：图6A2555_VIRTUAL GNDDIS OUTRST VCCTHR CONTRI C5330nFC610uFR1747kΩR1847kΩR192kΩKey=A50%VCC98765图7秒脉冲发生器13 瓷片电容 0.01uF 2 14点解电容10uF12.1振荡器电路2.1.1 用555作振荡器采用集成电路555定时器与RC 组成的多谐振荡器。

输出的脉冲频率为=2)2+(1=121In C R R f 1KHz ，周期T =1=f S 1ms 。

1．秒信号的发生电路秒信号发生电路由集成电路555定时器与RC组成的多谐振荡器构成。

需要的芯片有集成电路555定时器，还有电阻和电容。

下图为其电路图：图3-1 秒信号发生电路振荡电路是数字钟的核心部分，它的频率和稳定性直接关系到表的精度。

因此选择555定时器构成的多谐振荡器，其中电容C1为47微法，C2为0.01微法，两个电阻R1=R2=10K欧姆。

此时在电路的输出端就得到了一个周期性的矩形波，其振荡频率为：f=1.43/[(R1+2R2)C] (3-1)由公式（3-1）代入R1 ，R2和C的值得，f=1Hz。

即其输出频率为1Hz的矩形波信号2. 用555制作秒脉冲输出频率为1Hz,占空比为50%.由于CD4060在MULTISIM中仿真不了，所以本设计采用三片74HC161和一片74HC160IC级联，构成2^15分频器。

单元电路连接如下图所示：3、基于NE555的秒方波发生器的设计用NE555芯片以及外围电路搭建成一个多谐振荡器，通过设计外围电路的参数输出方波频率为1Hz，故称为秒方波发生器。

由于脉冲的占空比对系统的影响不大，故把占空比设计为1/3。

输出方波用作计数器及D触发器的clk信号。

NE555定时器引脚图如图1所示，脉冲频率公式：f=1／（R1+2R2）C㏑2选择R1=47K，R2=47K，RV1=2K，C=10μF，形成电路图如图2所示：图6A2555_VIRTUAL GNDDIS OUTRST VCCTHR CONTRI C5330nFC610uFR1747kΩR1847kΩR192kΩKey=A50%VCC98765图7秒脉冲发生器13 瓷片电容 0.01uF 2 14 点解电容 10uF 12.1振荡器电路2.1.1 用555作振荡器采用集成电路555定时器与RC 组成的多谐振荡器。

输出的脉冲频率为=2)2+(1=121In C R R f 1KHz ，周期T =1=f S 1ms 。

6 脉冲的产生与整形电路
6.1 概述 6.2 施密特触发器 6.3 单稳态触发器 6.4 多谐振荡器 6.5 555定时器及其应用
上页 下页 返回
6.1 概 述
数字电路中，为了控制和协调整个系统的工作，常常需 要时钟脉冲信号。 获得时钟脉冲的方法有：
1. 利用多谐振荡器直接产生。 2. 通过整形电路变换而成。 整形电路又分为两类：施密特触发器和单稳态触发器。 整形电路可以使脉冲的边沿变陡峭，或形成规定的矩形脉冲。
G1
C uI2 R
+5V R1
T1
G2
上页 下页 返回
输入带微分环节的单稳态触发器
若uI脉冲宽度twI > tw则应通过 微分电路RPCP再输入到与非门1。
为保证稳态时uO1 = 0，要求:
RP CP≤twI RP≥RON
门3改善输出波形，起反 相和整形的作用。
MOS门输入阻抗高，外接电阻R和RP的大小不会影响其 稳态，它们不再受ROFF和RON的限制。
上页 下页 返回
R2
uI
R1
1 uO' 1
uI' G1
G2
uO
uO'
(4) 波形图
波形图
uI
UT+
UT–
O
t
uO
O
t
上页 下页 返回
6.2.2 集成施密特触发器 TTL集成施密特触发器有：74LS14，74132，7413等。
TTL集成施密特触发器性能表
型号 7414 74LS132 7413
tpd/ns 15 15 16.5
换成矩形脉冲信号 。
上页 下页 返回
3. 鉴幅电路
在一串幅度不相等的

1．秒信号的发生电路秒信号发生电路由集成电路555定时器与RC组成的多谐振荡器构成。

需要的芯片有集成电路555定时器，还有电阻和电容。

下图为其电路图：图 3-1 秒信号发生电路振荡电路是数字钟的核心部分，它的频率和稳定性直接关系到表的精度。

因此选择555定时器构成的多谐振荡器，其中电容C1为47微法，C2为0.01微法，两个电阻R1=R2=10K欧姆。

此时在电路的输出端就得到了一个周期性的矩形波，其振荡频率为：f=1.43/[(R1+2R2)C] (3-1)由公式（3-1）代入R1 ，R2和C的值得，f=1Hz。

即其输出频率为1Hz的矩形波信号2. 用555制作秒脉冲输出频率为1Hz,占空比为50%.由于CD4060在MULTISIM中仿真不了，所以本设计采用三片74HC161和一片74HC160IC级联，构成2^15分频器。

单元电路连接如下图所示：3、基于NE555的秒方波发生器的设计用NE555芯片以及外围电路搭建成一个多谐振荡器，通过设计外围电路的参数输出方波频率为1Hz，故称为秒方波发生器。

由于脉冲的占空比对系统的影响不大，故把占空比设计为1/3。

输出方波用作计数器及D触发器的clk信号。

NE555定时器引脚图如图1所示，脉冲频率公式：f=1／（R1+2R2）C㏑2选择R1=47K，R2=47K，RV1=2K，C=10μF，形成电路图如图2所示：图6A2555_VIRTUAL GNDDIS OUTRST VCCTHR CONTRI C5330nFC610uFR1747kΩR1847kΩR192kΩKey=A50%VCC98765图7秒脉冲发生器13 瓷片电容 0.01uF 2 14 点解电容 10uF 12.1振荡器电路2.1.1 用555作振荡器采用集成电路555定时器与RC 组成的多谐振荡器。

输出的脉冲频率为=2)2+(1=121In C R R f 1KHz ，周期T =1=f S 1ms 。

实验八 寄存器及其应用
在数字电路中，能暂时存放数码和指令的部件就是寄存器。 寄存器由触发器和门电路组成。 寄存器具有清除数码，接收数码， 存放数码和传送数码的功能。 寄存器可分为数码寄存器（简试
数据输入
数据输出
elecfans/ 电子发烧友
F3 F2 F1 F0
+5V
16 15 14 13 12 11 10 9
清 除 R A B C D L
1 2 3 4 5 6
QA QB QC QD 时 MB MA 钟 74LS194
7 8 MA MB
CP
CN X2 D3 D2 D1 D0 X1
elecfans/ 电子发烧友
4．移位寄存器的应用
74LS194芯片构成的8位移位寄存器
使能
2．8D型锁存器的应用电路
74LS373芯片构成的双向总线驱动器。
(1)
数 据A 总向 线
LE DE
数 B据 向总 线
(2)
04
CP
LE DE elecfans/ 电子发烧友
使能
3．移位寄存器的功能测试
4位双向移位寄存器74LS194芯片 MBMA=00 保持 MBMA=01 右移操作 MBMA=10 左移操作 MBMA=11 并行送数
elecfans/ 电子发烧友
接地
14 13 12 11 10 9 8
A
Q0 Q3
Q1 Q2
74LS90
B R0(1) R0(2)
1 2 3 R9(1) R9(2) 4 5 6 7
+5V A(CP)B(CP) D3 D2 D1 D0
2 、十进制计数（两种接法）
8421BCD码
5421BCD码

2
6 脚：TH 高触发端 4 脚： R D 是直接清零端。当 R D 端接低电平，则时基电路不工作，此时不论 TL 、TH 处于何电平，时基电路输出为“0” ，该端不用时应接高电平。 5 脚：VC 为控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当 该端不用时，应将该端串入一只 0.01μF 电容接地，以防引入干扰。 7 脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。 在 1 脚接地，5 脚未外接电压，两个比较器 A1、A2 基准电压分别为 况下，555 时基电路的功能表如表 6—1 示。 表 6—1 555 定时器的功能表 清零端 R D 0 1
3
2 1 VCC , VCC 的情 3 3
高触发端 TH
低触发端 TL
Qn+1 0 0 1 Qn
放电管 T 导通 导通 截止 不变
功能 直接清零 置0 置1 保持
5

2 VCC 3 2 VCC 3 2 VCC 3

1 VCC 3 1 4 VCC 3 1 VCC 3
1 1
2． 5555 定时器的应用 1）构成多谐振荡器 用 555 定时器构成多谐振荡器的电路和工作波形如图 6—2 所示
Z12313mm X 14mm 长X宽X高 二、 主要芯片：NE555 三、 工作电压：直流 4~12 伏 四、 特点： 1、单路信号输出。 2、输出占空比约为百分之五十的波形 4、电位器调节输出频率 5、输出频率范围 5~2KHZ（改变电容 C1 可以改变输出频率） 五、有详细使用说明书 【标注图片】
1
1
555 定时器（又称时基电路）是一个模拟与数字混合型的集成电路。按其工艺分双极型 和 CMOS 型两类，其应用非常广泛。 2 3 1． 555 定时器的组成和功能 图 6—1 是 555 定时器内部组成框图。它主要由两个高精度电压比较器 A1、A2，一个 RS 触发器，一个放电三极管和三个 5KΩ电阻的分压器而构成。

555脉冲发生器电路图大全（六款555脉冲发生器电路设计原理图详解）555脉冲发生器电路图设计（一）该信号发生器是一个基于NE555制作的。

可用于实验用的信号源。

电源电压为12V，最大工作电流为40mA，通过跳线设置可以输出1Hz-180KHz的频率范围。

有电源指示灯。

电路原理图如下图。

NE555脉冲信号发生器电路原理图信号发生器跳线帽设置频率元件清单PCB图555脉冲发生器电路图设计（二）时钟脉冲发生器555组成的多谐振荡器可以用作各种时钟脉冲发生器，如图所示，其中（1）为脉冲频率可调的矩形脉冲发生器，改变电容C可获得超长时间的低频脉冲，调节电位器RP可得到任意频率的脉冲如秒脉冲，1KHz，10KHz等标准脉冲。

由于电容C的充放电回路时间常数不相等，所以图（1）所示电路的输出波形为矩形脉冲，矩形脉冲的占空比随频率的变化而变化。

图（2）所示电路为占空比可调的时钟脉冲发生器，接入两只二极管D1，D2后，电容C 的充放电回路分开。

放电回路为D2，R，内部三极管T及电容C，放电时间T1约等于0.7RC。

充电回路为R’，D1，C，充电时间为T2约等于0.7R’C。

输出脉冲的频率f=1.43/［（R+R’）C］调节电位器RP可以改变输出脉冲的占空比，但频率不变。

如果使R=R’则可获得对称方波。

（1）矩形脉冲发生器（2）占空比可调的脉冲发生器555脉冲发生器电路图设计（三）闸门脉冲发生器（555）电路图555脉冲发生器电路图设计（四）PWM（脉冲宽度调制）是电子技术领域中一项重要的技术，在许多设备中都有PWM的应用，比如电机控制、照明控制等场合。

在没有单片机的场合，如果需要应用PWM，可以使用NE555芯片生成所需的PWM信号。

脉宽调制的占空比：PWM信号保持在高电平的时间百分比被称为占空比。

占空比脉宽调制的频率：PWM信号的频率决定PWM完成一个周期的速度。

如果LED关闭半秒，然后打开LED半秒，那么看起来LED是闪烁的。
