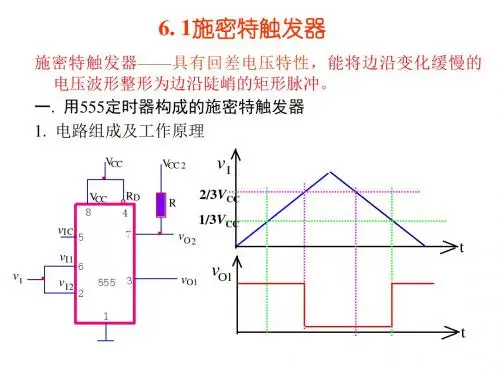

第六章脉冲波形的产生和整形[题]用施密特触发器能否寄存1位二值数据,说明理由。
[解] 不能,因为施密特触发器不具备记忆功能。

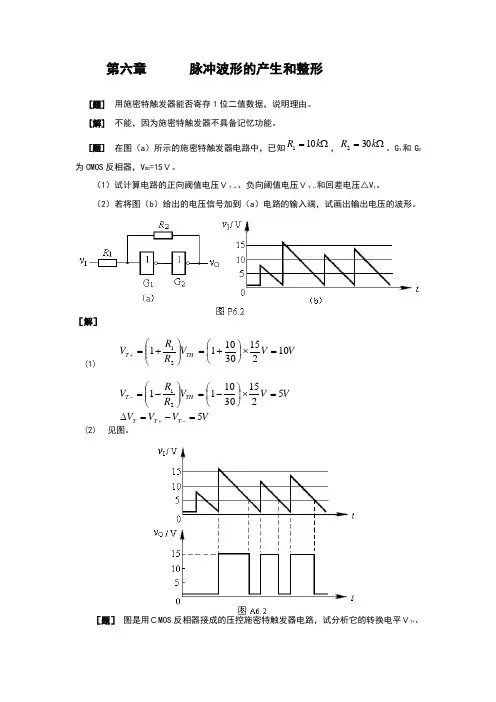

[题] 在图(a)所示的施密特触发器电路中,已知Ω=kR101,Ω=kR302。
G1和G2为CMOS反相器,V DD=15V。
(1)试计算电路的正向阈值电压VT+、负向阈值电压VT-和回差电压△V T。
(2)若将图(b)给出的电压信号加到(a)电路的输入端,试画出输出电压的波形。
[解](1)VVVRRVTHT1021530101121=⨯⎪⎭⎫⎝⎛+=⎪⎪⎭⎫⎝⎛+=+VVVRRVTHT521530101121=⨯⎪⎭⎫⎝⎛-=⎪⎪⎭⎫⎝⎛-=-VVVVTTT5=-=∆-+(2)见图。
[题]图是用CMOS反相器接成的压控施密特触发器电路,试分析它的转换电平VT+、V T- 以及回差电压△VT 与控制电压VCO 的关系。
[解] 设反相器G 1输入端电压为,I υ'则根据叠加定理得到 3123102132132132////////////R R R R R R R R R R V R R R R R CO II +++++='υυυ(1)在I υ升高过程中00=υ。
当升至TH I V ='υ时,+=T I V υ,因而得到 2132132132////////R R R R R V R R R R R V V CO T TH +++=+3232121321////////R R R R R R R R R R V V V CO TH T +⎪⎪⎭⎫ ⎝⎛+-=+CO TH V R R R R R R V 3121311-⎪⎪⎭⎫ ⎝⎛++=(2)在I υ降低过程中DD 0V =υ。
当降至TH IV ='υ时,-=T I V υ,于是可得 312312132132132////////////R R R R R V R R R R R V R R R R R V V DD CO T TH +++++=-323213123121321////////////R R R R R R R R R R V R R R R R V V V DD CO TH T +⎪⎪⎭⎫ ⎝⎛+-+-=-COTH V R R R R R R V 3121311-⎪⎪⎭⎫ ⎝⎛-+= (3) DD TH T T T V R R V R R V V V 21212==-=∆-+(与V CO 无关)根据以上分析可知,当Vco 变小时,V T+ 和V T- 均增大,但回差电压△V T 不变。

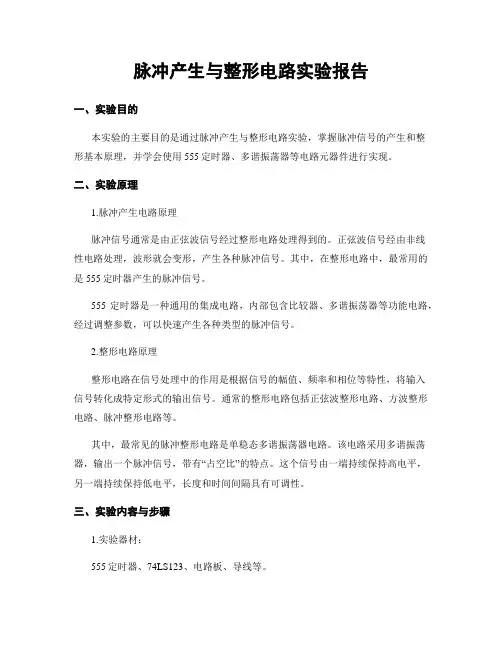

脉冲产生与整形电路实验报告一、实验目的本实验的主要目的是通过脉冲产生与整形电路实验,掌握脉冲信号的产生和整形基本原理,并学会使用555定时器、多谐振荡器等电路元器件进行实现。
二、实验原理1.脉冲产生电路原理脉冲信号通常是由正弦波信号经过整形电路处理得到的。
正弦波信号经由非线性电路处理,波形就会变形,产生各种脉冲信号。
其中,在整形电路中,最常用的是555定时器产生的脉冲信号。

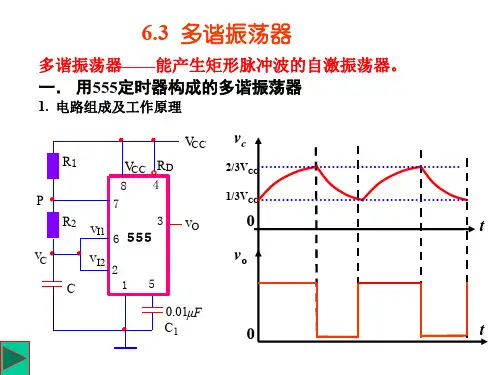

555定时器是一种通用的集成电路,内部包含比较器、多谐振荡器等功能电路,经过调整参数,可以快速产生各种类型的脉冲信号。
2.整形电路原理整形电路在信号处理中的作用是根据信号的幅值、频率和相位等特性,将输入信号转化成特定形式的输出信号。
通常的整形电路包括正弦波整形电路、方波整形电路、脉冲整形电路等。
其中,最常见的脉冲整形电路是单稳态多谐振荡器电路。
该电路采用多谐振荡器,输出一个脉冲信号,带有“占空比”的特点。
这个信号由一端持续保持高电平,另一端持续保持低电平,长度和时间间隔具有可调性。
三、实验内容与步骤1.实验器材:555定时器、74LS123、电路板、导线等。
2.实验步骤:(1) 确定实验电路,根据电路原理图进行串联连接,构成脉冲产生与整形电路。
(2) 对寄存器电路写数据,设置电路元器件的参数,如输入电压的范围、输入电压的幅度等。
(3) 打开开关,接通电源,通过示波器观察脉冲信号的变化情况,并确定产生的脉冲信号的相位和频率等参数。
(4) 调整电路参数,不断进行实验测试,并对比不同参数下输出信号的差异,获得更多的实验结果。
四、实验结果与分析在实验中,我们通过脉冲产生与整形电路实验,成功地实现了脉冲信号的产生与整形,并对不同参数下的信号进行了调节和分析。
经过实验,我们发现脉冲信号的产生有较高的可调性,可以根据需要在一定范围内进行调节,以获得不同形式的输出信号。
而整形电路在处理各种信号时都具有优良的效果,可以更加精细地控制脉冲信号的特性。
