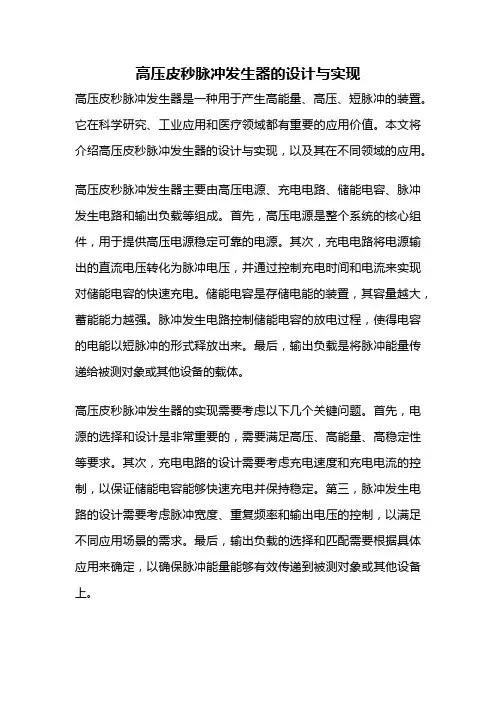

高压皮秒脉冲发生器的设计与实现高压皮秒脉冲发生器是一种用于产生高能量、高压、短脉冲的装置。
它在科学研究、工业应用和医疗领域都有重要的应用价值。
本文将介绍高压皮秒脉冲发生器的设计与实现,以及其在不同领域的应用。
高压皮秒脉冲发生器主要由高压电源、充电电路、储能电容、脉冲发生电路和输出负载等组成。
首先,高压电源是整个系统的核心组件,用于提供高压电源稳定可靠的电源。
其次,充电电路将电源输出的直流电压转化为脉冲电压,并通过控制充电时间和电流来实现对储能电容的快速充电。
储能电容是存储电能的装置,其容量越大,蓄能能力越强。
脉冲发生电路控制储能电容的放电过程,使得电容的电能以短脉冲的形式释放出来。
最后,输出负载是将脉冲能量传递给被测对象或其他设备的载体。
高压皮秒脉冲发生器的实现需要考虑以下几个关键问题。
首先,电源的选择和设计是非常重要的,需要满足高压、高能量、高稳定性等要求。
其次,充电电路的设计需要考虑充电速度和充电电流的控制,以保证储能电容能够快速充电并保持稳定。
第三,脉冲发生电路的设计需要考虑脉冲宽度、重复频率和输出电压的控制,以满足不同应用场景的需求。
最后,输出负载的选择和匹配需要根据具体应用来确定,以确保脉冲能量能够有效传递到被测对象或其他设备上。
高压皮秒脉冲发生器在科学研究领域有广泛的应用。
例如,在物理学中,它可以用于产生高能量的电子束或离子束,用于材料表面改性、微纳加工和材料分析等研究。
在化学领域,它可以用于产生高能量的化学反应,用于催化剂的制备和新材料的合成等研究。
在生物医学领域,它可以用于产生高能量的激光脉冲,用于皮肤美容、纹身去除和眼科手术等治疗。
高压皮秒脉冲发生器在工业应用中也有重要的作用。
例如,在电子器件制造中,它可以用于产生高能量的离子束,用于清洗、刻蚀和改性等工艺。
在材料加工中,它可以用于产生高能量的激光脉冲,用于焊接、切割和打孔等加工。
在电力系统中,它可以用于产生高能量的电磁脉冲,用于保护电力设备和系统。

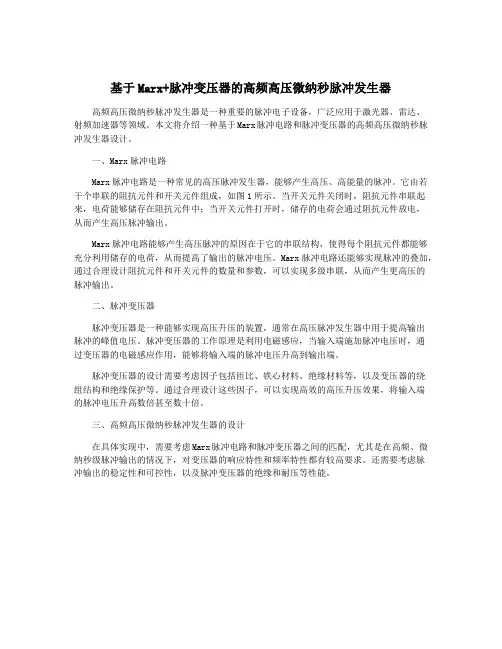

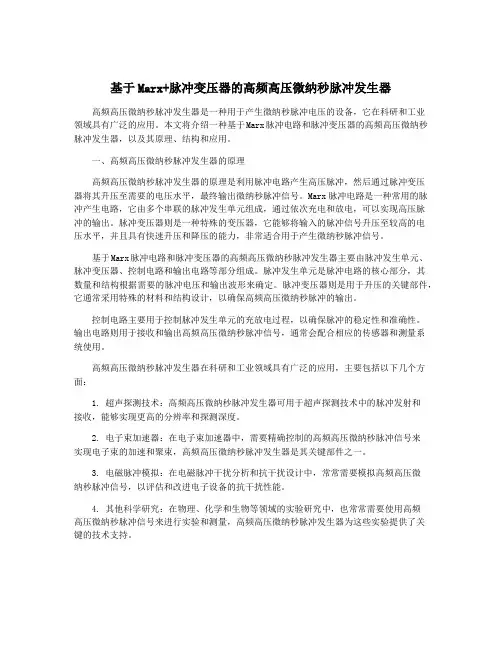

基于Marx+脉冲变压器的高频高压微纳秒脉冲发生器高频高压微纳秒脉冲发生器是一种用于产生微纳秒脉冲电压的设备,它在科研和工业领域具有广泛的应用。
本文将介绍一种基于Marx脉冲电路和脉冲变压器的高频高压微纳秒脉冲发生器,以及其原理、结构和应用。
一、高频高压微纳秒脉冲发生器的原理高频高压微纳秒脉冲发生器的原理是利用脉冲电路产生高压脉冲,然后通过脉冲变压器将其升压至需要的电压水平,最终输出微纳秒脉冲信号。
Marx脉冲电路是一种常用的脉冲产生电路,它由多个串联的脉冲发生单元组成,通过依次充电和放电,可以实现高压脉冲的输出。
脉冲变压器则是一种特殊的变压器,它能够将输入的脉冲信号升压至较高的电压水平,并且具有快速升压和降压的能力,非常适合用于产生微纳秒脉冲信号。
基于Marx脉冲电路和脉冲变压器的高频高压微纳秒脉冲发生器主要由脉冲发生单元、脉冲变压器、控制电路和输出电路等部分组成。
脉冲发生单元是脉冲电路的核心部分,其数量和结构根据需要的脉冲电压和输出波形来确定。
脉冲变压器则是用于升压的关键部件,它通常采用特殊的材料和结构设计,以确保高频高压微纳秒脉冲的输出。
控制电路主要用于控制脉冲发生单元的充放电过程,以确保脉冲的稳定性和准确性。
输出电路则用于接收和输出高频高压微纳秒脉冲信号,通常会配合相应的传感器和测量系统使用。
高频高压微纳秒脉冲发生器在科研和工业领域具有广泛的应用,主要包括以下几个方面:1. 超声探测技术:高频高压微纳秒脉冲发生器可用于超声探测技术中的脉冲发射和接收,能够实现更高的分辨率和探测深度。
2. 电子束加速器:在电子束加速器中,需要精确控制的高频高压微纳秒脉冲信号来实现电子束的加速和聚束,高频高压微纳秒脉冲发生器是其关键部件之一。
3. 电磁脉冲模拟:在电磁脉冲干扰分析和抗干扰设计中,常常需要模拟高频高压微纳秒脉冲信号,以评估和改进电子设备的抗干扰性能。
4. 其他科学研究:在物理、化学和生物等领域的实验研究中,也常常需要使用高频高压微纳秒脉冲信号来进行实验和测量,高频高压微纳秒脉冲发生器为这些实验提供了关键的技术支持。

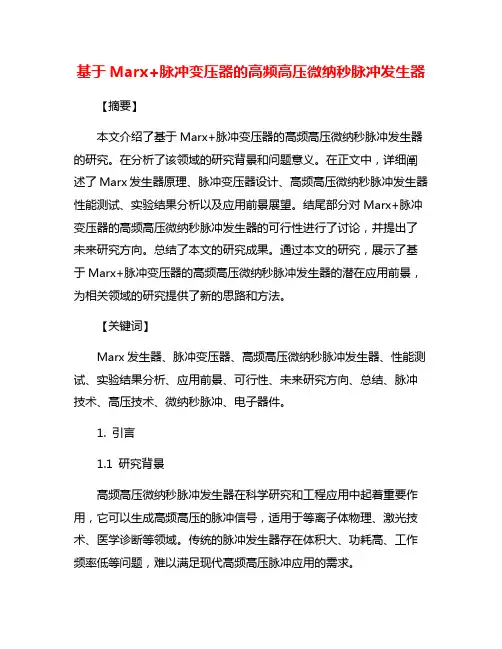

基于Marx+脉冲变压器的高频高压微纳秒脉冲发生器【摘要】本文介绍了基于Marx+脉冲变压器的高频高压微纳秒脉冲发生器的研究。
在分析了该领域的研究背景和问题意义。
在正文中,详细阐述了Marx发生器原理、脉冲变压器设计、高频高压微纳秒脉冲发生器性能测试、实验结果分析以及应用前景展望。
结尾部分对Marx+脉冲变压器的高频高压微纳秒脉冲发生器的可行性进行了讨论,并提出了未来研究方向。
总结了本文的研究成果。
通过本文的研究,展示了基于Marx+脉冲变压器的高频高压微纳秒脉冲发生器的潜在应用前景,为相关领域的研究提供了新的思路和方法。
【关键词】Marx发生器、脉冲变压器、高频高压微纳秒脉冲发生器、性能测试、实验结果分析、应用前景、可行性、未来研究方向、总结、脉冲技术、高压技术、微纳秒脉冲、电子器件。
1. 引言1.1 研究背景高频高压微纳秒脉冲发生器在科学研究和工程应用中起着重要作用,它可以生成高频高压的脉冲信号,适用于等离子体物理、激光技术、医学诊断等领域。
传统的脉冲发生器存在体积大、功耗高、工作频率低等问题,难以满足现代高频高压脉冲应用的需求。
结合Marx发生器和脉冲变压器的设计思路,将能够实现高频高压微纳秒脉冲发生器的小型化、高效化和高可靠性。
本文将重点研究Marx+脉冲变压器的高频高压微纳秒脉冲发生器的设计原理和性能测试,探讨其在等离子体物理、激光技术等领域的应用前景,为未来相关研究提供参考。
1.2 问题意义高频高压微纳秒脉冲发生器在科研和工程应用中具有重要意义。
随着科技的不断发展,对更高频率、更高压力和更短脉冲宽度的要求越来越高。
目前市面上的脉冲发生器往往存在频率较低、压力较小、波形不稳定等问题,无法满足实际需求。
研发基于Marx+脉冲变压器的高频高压微纳秒脉冲发生器具有重要的现实意义。
在科研领域,高频高压微纳秒脉冲发生器可以被广泛应用于等离子体物理研究、电子束加速器、强激光器驱动等领域。
通过精确地控制脉冲频率、脉冲宽度和脉冲幅度,研究人员可以开展更深入的实验研究,从而推动相关科学领域的发展。

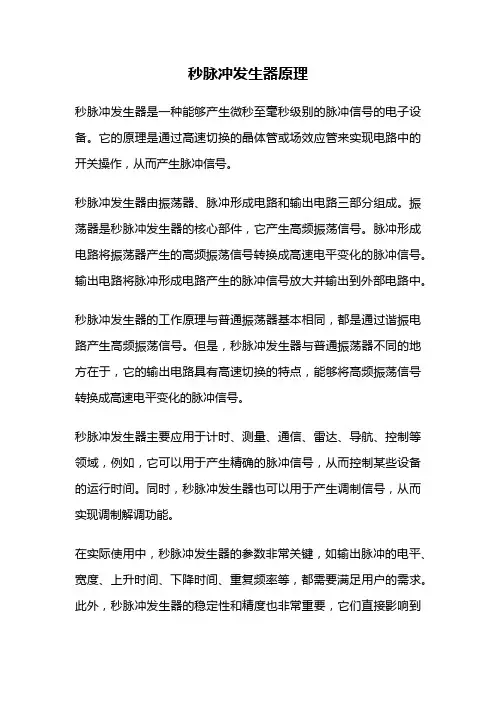

秒脉冲发生器原理
秒脉冲发生器是一种能够产生微秒至毫秒级别的脉冲信号的电子设备。
它的原理是通过高速切换的晶体管或场效应管来实现电路中的开关操作,从而产生脉冲信号。
秒脉冲发生器由振荡器、脉冲形成电路和输出电路三部分组成。
振荡器是秒脉冲发生器的核心部件,它产生高频振荡信号。
脉冲形成电路将振荡器产生的高频振荡信号转换成高速电平变化的脉冲信号。
输出电路将脉冲形成电路产生的脉冲信号放大并输出到外部电路中。
秒脉冲发生器的工作原理与普通振荡器基本相同,都是通过谐振电路产生高频振荡信号。
但是,秒脉冲发生器与普通振荡器不同的地方在于,它的输出电路具有高速切换的特点,能够将高频振荡信号转换成高速电平变化的脉冲信号。
秒脉冲发生器主要应用于计时、测量、通信、雷达、导航、控制等领域,例如,它可以用于产生精确的脉冲信号,从而控制某些设备的运行时间。
同时,秒脉冲发生器也可以用于产生调制信号,从而实现调制解调功能。
在实际使用中,秒脉冲发生器的参数非常关键,如输出脉冲的电平、宽度、上升时间、下降时间、重复频率等,都需要满足用户的需求。
此外,秒脉冲发生器的稳定性和精度也非常重要,它们直接影响到
输出脉冲的准确性和可靠性。
秒脉冲发生器是一种非常重要的电子设备,它在现代电子技术中有着广泛的应用。
因此,我们应该深入了解其原理和工作方式,从而更好地发挥其作用,为现代电子技术的发展做出贡献。

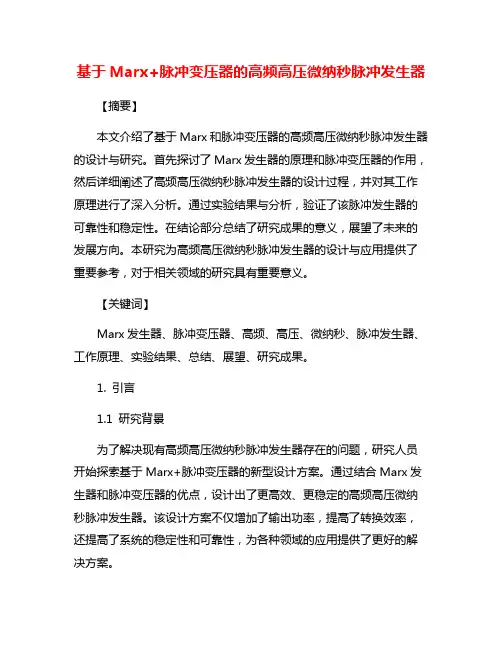

基于Marx+脉冲变压器的高频高压微纳秒脉冲发生器【摘要】本文介绍了基于Marx和脉冲变压器的高频高压微纳秒脉冲发生器的设计与研究。
首先探讨了Marx发生器的原理和脉冲变压器的作用,然后详细阐述了高频高压微纳秒脉冲发生器的设计过程,并对其工作原理进行了深入分析。
通过实验结果与分析,验证了该脉冲发生器的可靠性和稳定性。
在结论部分总结了研究成果的意义,展望了未来的发展方向。
本研究为高频高压微纳秒脉冲发生器的设计与应用提供了重要参考,对于相关领域的研究具有重要意义。
【关键词】Marx发生器、脉冲变压器、高频、高压、微纳秒、脉冲发生器、工作原理、实验结果、总结、展望、研究成果。
1. 引言1.1 研究背景为了解决现有高频高压微纳秒脉冲发生器存在的问题,研究人员开始探索基于Marx+脉冲变压器的新型设计方案。
通过结合Marx发生器和脉冲变压器的优点,设计出了更高效、更稳定的高频高压微纳秒脉冲发生器。
该设计方案不仅增加了输出功率,提高了转换效率,还提高了系统的稳定性和可靠性,为各种领域的应用提供了更好的解决方案。
对于基于Marx+脉冲变压器的高频高压微纳秒脉冲发生器的研究具有重要意义,将推动该领域的发展并促进相关技术的应用与推广。
1.2 研究意义高频高压微纳秒脉冲发生器在科技领域具有重要的应用价值,其研究意义主要体现在以下几个方面:1. 改善工业生产效率:高频高压微纳秒脉冲发生器可以在工业中用于精准的材料处理、脉冲激光加工等领域,提高工业生产效率和产品质量。
2. 推动科学研究进展:该技术在科学研究中有广泛的应用,可用于对材料性质、原子分子结构等进行研究,推动科学研究领域的发展。
3. 拓展医疗领域应用:高频高压微纳秒脉冲发生器可用于医疗诊断、治疗等方面,如超声波成像、激光治疗等,有望为医疗领域带来新的突破。
4. 推动技术创新:该技术的研究有助于推动电子技术、光电子技术等领域的创新,提升我国在相关技术领域的国际竞争力。

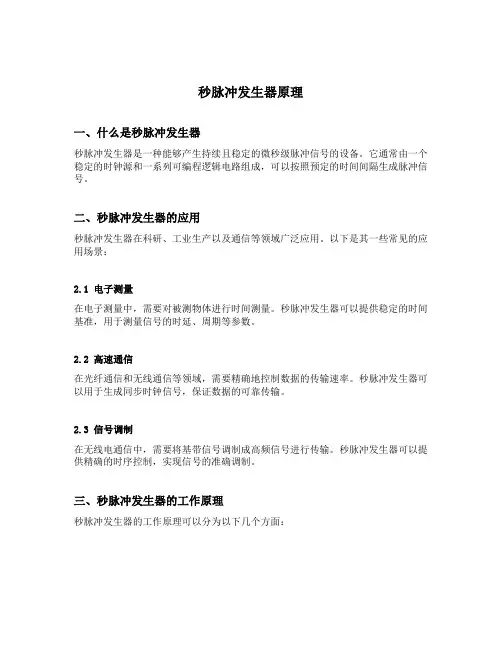

秒脉冲发生器原理一、什么是秒脉冲发生器秒脉冲发生器是一种能够产生持续且稳定的微秒级脉冲信号的设备。
它通常由一个稳定的时钟源和一系列可编程逻辑电路组成,可以按照预定的时间间隔生成脉冲信号。
二、秒脉冲发生器的应用秒脉冲发生器在科研、工业生产以及通信等领域广泛应用。
以下是其一些常见的应用场景:2.1 电子测量在电子测量中,需要对被测物体进行时间测量。
秒脉冲发生器可以提供稳定的时间基准,用于测量信号的时延、周期等参数。
2.2 高速通信在光纤通信和无线通信等领域,需要精确地控制数据的传输速率。
秒脉冲发生器可以用于生成同步时钟信号,保证数据的可靠传输。
2.3 信号调制在无线电通信中,需要将基带信号调制成高频信号进行传输。
秒脉冲发生器可以提供精确的时序控制,实现信号的准确调制。
三、秒脉冲发生器的工作原理秒脉冲发生器的工作原理可以分为以下几个方面:3.1 时钟源秒脉冲发生器的稳定性主要依赖于使用的时钟源。
常用的时钟源有石英晶体振荡器、铯原子钟等。
时钟源会提供一个稳定的振荡周期作为脉冲发生器的基准。
3.2 时钟分频时钟分频是秒脉冲发生器中的关键步骤。
通过将时钟源的频率进行分频,可以得到更低频率的时钟信号,从而实现较长时间间隔的脉冲信号。
常用的分频电路有二分频、十分频等。
3.3 逻辑控制秒脉冲发生器中的逻辑电路用于控制脉冲信号的生成时间和持续时间。
逻辑控制通常采用计数器、触发器等组合逻辑电路实现。
通过编程逻辑电路,可以实现不同频率和时间间隔的脉冲信号。
3.4 输出驱动秒脉冲发生器的输出驱动电路用于提供足够的电流和电压来驱动下游设备。
输出驱动通常采用放大器、缓冲器等电路来增强输出信号的能力。
四、秒脉冲发生器的相关技术和发展趋势4.1 高精度时钟源技术为了提供更稳定和精确的时钟源,目前的研究方向包括使用更高精度的晶体振荡器、开发新型原子钟等技术。
这些技术的发展将使秒脉冲发生器具备更高的精度和稳定性。
4.2 高速时钟分频技术随着通信速率的提升,对于秒脉冲发生器的时钟分频要求也越来越高。
基于Marx+脉冲变压器的高频高压微纳秒脉冲发生器高频高压微纳秒脉冲发生器是一种重要的脉冲电子设备,广泛应用于激光器、雷达、射频加速器等领域。
本文将介绍一种基于Marx脉冲电路和脉冲变压器的高频高压微纳秒脉冲发生器设计。
一、Marx脉冲电路Marx脉冲电路是一种常见的高压脉冲发生器,能够产生高压、高能量的脉冲。
它由若干个串联的阻抗元件和开关元件组成,如图1所示。
当开关元件关闭时,阻抗元件串联起来,电荷能够储存在阻抗元件中;当开关元件打开时,储存的电荷会通过阻抗元件放电,从而产生高压脉冲输出。
Marx脉冲电路能够产生高压脉冲的原因在于它的串联结构,使得每个阻抗元件都能够充分利用储存的电荷,从而提高了输出的脉冲电压。
Marx脉冲电路还能够实现脉冲的叠加,通过合理设计阻抗元件和开关元件的数量和参数,可以实现多级串联,从而产生更高压的脉冲输出。
二、脉冲变压器脉冲变压器是一种能够实现高压升压的装置,通常在高压脉冲发生器中用于提高输出脉冲的峰值电压。
脉冲变压器的工作原理是利用电磁感应,当输入端施加脉冲电压时,通过变压器的电磁感应作用,能够将输入端的脉冲电压升高到输出端。
脉冲变压器的设计需要考虑因子包括匝比、铁心材料、绝缘材料等,以及变压器的绕组结构和绝缘保护等。
通过合理设计这些因子,可以实现高效的高压升压效果,将输入端的脉冲电压升高数倍甚至数十倍。
三、高频高压微纳秒脉冲发生器的设计在具体实现中,需要考虑Marx脉冲电路和脉冲变压器之间的匹配,尤其是在高频、微纳秒级脉冲输出的情况下,对变压器的响应特性和频率特性都有较高要求。
还需要考虑脉冲输出的稳定性和可控性,以及脉冲变压器的绝缘和耐压等性能。

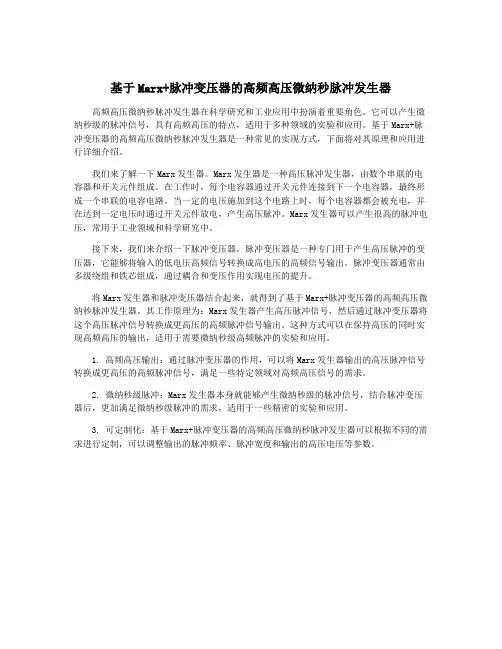

基于Marx+脉冲变压器的高频高压微纳秒脉冲发生器高频高压微纳秒脉冲发生器在科学研究和工业应用中扮演着重要角色。
它可以产生微纳秒级的脉冲信号,具有高频高压的特点,适用于多种领域的实验和应用。
基于Marx+脉冲变压器的高频高压微纳秒脉冲发生器是一种常见的实现方式,下面将对其原理和应用进行详细介绍。
我们来了解一下Marx发生器。
Marx发生器是一种高压脉冲发生器,由数个串联的电容器和开关元件组成。
在工作时,每个电容器通过开关元件连接到下一个电容器,最终形成一个串联的电容电路。
当一定的电压施加到这个电路上时,每个电容器都会被充电,并在达到一定电压时通过开关元件放电,产生高压脉冲。
Marx发生器可以产生很高的脉冲电压,常用于工业领域和科学研究中。
接下来,我们来介绍一下脉冲变压器。
脉冲变压器是一种专门用于产生高压脉冲的变压器,它能够将输入的低电压高频信号转换成高电压的高频信号输出。
脉冲变压器通常由多级绕组和铁芯组成,通过耦合和变压作用实现电压的提升。
将Marx发生器和脉冲变压器结合起来,就得到了基于Marx+脉冲变压器的高频高压微纳秒脉冲发生器。
其工作原理为:Marx发生器产生高压脉冲信号,然后通过脉冲变压器将这个高压脉冲信号转换成更高压的高频脉冲信号输出。
这种方式可以在保持高压的同时实现高频高压的输出,适用于需要微纳秒级高频脉冲的实验和应用。
1. 高频高压输出:通过脉冲变压器的作用,可以将Marx发生器输出的高压脉冲信号转换成更高压的高频脉冲信号,满足一些特定领域对高频高压信号的需求。
2. 微纳秒级脉冲:Marx发生器本身就能够产生微纳秒级的脉冲信号,结合脉冲变压器后,更加满足微纳秒级脉冲的需求,适用于一些精密的实验和应用。
3. 可定制化:基于Marx+脉冲变压器的高频高压微纳秒脉冲发生器可以根据不同的需求进行定制,可以调整输出的脉冲频率、脉冲宽度和输出的高压电压等参数。

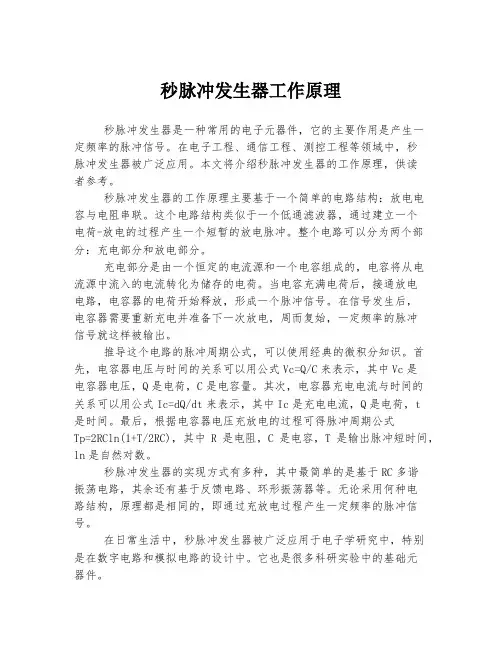

秒脉冲发生器工作原理秒脉冲发生器是一种常用的电子元器件,它的主要作用是产生一定频率的脉冲信号。
在电子工程、通信工程、测控工程等领域中,秒脉冲发生器被广泛应用。
本文将介绍秒脉冲发生器的工作原理,供读者参考。
秒脉冲发生器的工作原理主要基于一个简单的电路结构:放电电容与电阻串联。
这个电路结构类似于一个低通滤波器,通过建立一个电荷-放电的过程产生一个短暂的放电脉冲。
整个电路可以分为两个部分:充电部分和放电部分。
充电部分是由一个恒定的电流源和一个电容组成的,电容将从电流源中流入的电流转化为储存的电荷。
当电容充满电荷后,接通放电电路,电容器的电荷开始释放,形成一个脉冲信号。
在信号发生后,电容器需要重新充电并准备下一次放电,周而复始,一定频率的脉冲信号就这样被输出。
推导这个电路的脉冲周期公式,可以使用经典的微积分知识。
首先,电容器电压与时间的关系可以用公式Vc=Q/C来表示,其中Vc是电容器电压,Q是电荷,C是电容量。
其次,电容器充电电流与时间的关系可以用公式Ic=dQ/dt来表示,其中Ic是充电电流,Q是电荷,t是时间。
最后,根据电容器电压充放电的过程可得脉冲周期公式Tp=2RCln(1+T/2RC),其中R是电阻,C是电容,T是输出脉冲短时间,ln是自然对数。
秒脉冲发生器的实现方式有多种,其中最简单的是基于RC多谐振荡电路,其余还有基于反馈电路、环形振荡器等。
无论采用何种电路结构,原理都是相同的,即通过充放电过程产生一定频率的脉冲信号。
在日常生活中,秒脉冲发生器被广泛应用于电子学研究中,特别是在数字电路和模拟电路的设计中。
它也是很多科研实验中的基础元器件。
总之,秒脉冲发生器是一种常用的电子元器件,它的工作原理是通过建立放电电容与电阻串联的简单电路结构,通过充放电过程产生一定频率的脉冲信号。
秒脉冲发生器的实现方式有多种,但基本原理都是相同的。
通过了解秒脉冲发生器的工作原理,我们可以更好地了解其在电子领域中的应用。
设计题目:秒脉冲发生器的设计
设计小组:第三组
1 秒脉冲发生器整体设计方案
1.1秒脉冲发生设计方案概述
秒脉冲发生器是由100HZ时钟产生电路和分频电路两部分构成,其中100HZ时钟产生电路主要由555定时器组成的时钟电路,主要用来产生100HZ的脉冲信号;分频电路主要由74LS192组成的100进制计数器电路,主要用于将100HZ 脉冲信号分成1HZ脉冲信号。
该方案通过了Multisim软件仿真,并得到了1HZ的脉冲信号,基本实现了工程训练的要求。
1.2 秒脉冲发生器整体设计电路设计图
图1 秒脉冲发生器整体设计电路设计图1.3 秒脉冲发生器整体设计电路仿真图
图2 秒脉冲发生器整体设计电路仿真图
2 各分电路的元件介绍及设计方案
2.1 100HZ时钟产生电路
图3 100HZ时钟产生电路
2.1.1元件介绍
555芯片引脚图及引脚描述:
555的8脚是集成电路工作电压输入端,电压为5~18V,以UCC表示;从分压器上看出,上比较器A1的5脚接在R1和R2之间,所以5脚的电压固定在2UCC/3上;下比较器A2接在R2与R3之间,A2的同相输入端电位被固定在UCC/3上。
1脚为地。
2脚为触发输入端;3脚为输出端,输出的电平状态受触发器控制,而触发器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器A1从R脚输入的高电平时,触发器被置于复位状态,3脚输出低电平;
2脚和6脚是互补的,2脚只对低电平起作用,高电平对它不起作用,即电压小于1Ucc/3,此时3脚输出高电平。
6脚为阈值端,只对高电平起作用,低电平对它不起作用,即输入电压大于2 Ucc/3,称高触发端,3脚输出低电平,但有一个先决条件,即2脚电位必须大于1Ucc/3时才有效。
3脚在高电位接近电源电压Ucc,输出电流最大可打200mA。
4脚是复位端,当4脚电位小于0.4V时,不管2、6脚状态如何,输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端,与3脚输出同步,输出电平一致,但7脚并不输出电流,所以3脚称为实高(或低)、7脚称为虚高。
图4 555定时器引脚图
2.1.2 100HZ时钟产生电路设计方案
100HZ时钟产生电路是由555定时器、电阻、电容组成的,电路的设计及其工作波形见图3。
接通电源后,电源VCC通过R1和R2对电容C充电,当Uc<1/3VCC 时,振荡器输出Vo=1,放电管截止。
当Uc充电到≥2/3VDD后,振荡器输出Vo翻转成0,此时放电管导通,使放电端(DIS)接地,电容C通过R2对地放电,使Uc 下降。
当Uc下降到≤1/3VCC后,振荡器输出Vo又翻转成1,此时放电管又截止,使放电端(DIS)不接地,电源VCC通过R1和R2又对电容C充电,又使Uc从1/3VCC 上升到2/3VCC,触发器又发生翻转,如此周而复始,从而在输出端Vo得到连续变化的振荡脉冲波形。
脉冲宽度TL≈0.7R2C,由电容C放电时间决定;TH=0.7(R1+R2)C,由电容C充电时间决定,脉冲周期T≈TH+TL。
图5 555定时器构成的多谐振荡器及波形图
2.2 分频电路
图6 分频电路
2.2.1 元件介绍
十进制可逆计数器74LS192引脚图管脚及功能表:
74LS192是同步十进制可逆计数器,它具有双时钟输入,并具有清除和置数等功能,其引脚排列及逻辑符号如下所示:
图7 74LS192的引脚排列及逻辑符号
(a)引脚排列 (b) 逻辑符号
图中:为置数端,为加计数端,为减计数端,为非同步进位输出端,为非同步借位输出端,P0、P1、P2、P3为计数器输入端,为清除端,Q0、Q1、Q2、Q3为数据输出端。
其功能表如下:
输入输出
P3 P2 P1 P0 Q3 Q2 Q1 Q0
1 ×××××××0 0 0 0
0 0 ×× d c b a d c b a
0 1 1 ××××加计数
0 1 1 ××××减计数
2.2.2 分频电路设计方案
分频电路是由两个74LS192芯片组成的,用74LS192芯片的加计数功能。
由74LS192芯片的功能表可以看出,当清零端为0,置数端为1,减计数端为1时,给第一个74LS192芯片的加计数端加上脉冲信号,来一个脉冲,计一个数,当计够10个数时,第一个74LS192芯片的进位端进一位给第二个74LS192芯片的加计数端,当第二个74LS192芯片也计够10个数时,也进一位,如此循环下去,便可以将100HZ脉冲信号分成1HZ脉冲信号。
