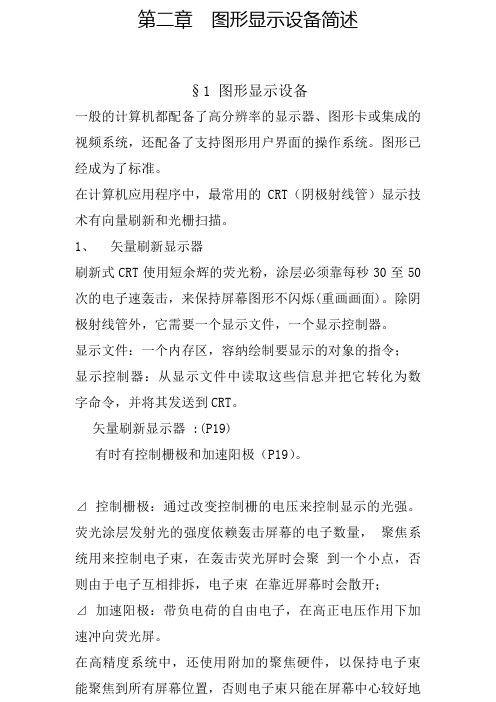

第二章图形显示设备简述§1 图形显示设备一般的计算机都配备了高分辨率的显示器、图形卡或集成的视频系统，还配备了支持图形用户界面的操作系统。
图形已经成为了标准。
在计算机应用程序中，最常用的CRT（阴极射线管）显示技术有向量刷新和光栅扫描。
1、矢量刷新显示器刷新式CRT使用短余辉的荧光粉，涂层必须靠每秒30至50次的电子速轰击，来保持屏幕图形不闪烁(重画画面)。
除阴极射线管外，它需要一个显示文件，一个显示控制器。
显示文件：一个内存区，容纳绘制要显示的对象的指令；显示控制器：从显示文件中读取这些信息并把它转化为数字命令，并将其发送到CRT。
矢量刷新显示器 :(P19)有时有控制栅极和加速阳极（P19）。
⊿控制栅极：通过改变控制栅的电压来控制显示的光强。
荧光涂层发射光的强度依赖轰击屏幕的电子数量，聚焦系统用来控制电子束，在轰击荧光屏时会聚到一个小点，否则由于电子互相排拆，电子束在靠近屏幕时会散开；⊿加速阳极：带负电荷的自由电子，在高正电压作用下加速冲向荧光屏。
在高精度系统中，还使用附加的聚焦硬件，以保持电子束能聚焦到所有屏幕位置，否则电子束只能在屏幕中心较好地聚焦，在屏幕边框时，所显示的图像变得模糊。
使用图形软件命令设定各个屏幕位置的亮度级。
⊿二对偏转线圈（X轴水平偏转和Y轴垂直偏转）：偏转线圈的产生电磁场作用于电子束，使轰击屏幕的电子束发生偏转。
⊿ CRT的分辨率（resolution）resolution是可以无重叠显示的最多点数。
电子束轰击荧光屏，形成一个亮点，亮点中心位置的亮度最大，并按正态分布向亮点的边缘衰减。
这个分布依赖于CRT电子束横截面电子密度分布。
resolution常常简述为每个方向的总点数，但更精确的定义是在水平和垂直方向上每厘米可绘制的点数640*480、1024*768.1280*1024高分辨率。
高清晰度系统（High-definition system）⊿纵横比（aspect ratio）在屏幕的二各方向上画相同长度的线段，二个方向点数的比值。
crt显示器原理
CRT（阴极射线管）显示器是一种使用阴极射线技术显示图像的设备。
它由一个大而深的玻璃管构成，内部有一个阴极和一个阳极，以及一系列控制电极。
在CRT显示器中，阴极主要用于发射电子束，通过加热造成阴极发射电子。
这些电子经过一个由一系列聚焦电极和偏转电极组成的控制电极，形成一个窄束，然后被带有荧光物质的荧光屏吸收。
偏转电极可通过在水平和垂直方向上加不同的电压，控制电子束的位置和移动方向。
荧光屏被划分为许多小的像素，每个像素都由不同颜色的荧光物质组成，如红色、绿色和蓝色。
当电子束照射到荧光屏上时，被激发出的荧光物质会发光，从而形成图像。
CRT显示器刷新图像的过程非常快。
屏幕上的每个像素都被电子束逐个扫描，每个像素的亮度和颜色都相应地进行调整。
电子束从屏幕的上方开始扫描，在水平方向上移动，逐行扫描完整个屏幕。
当达到最后一行时，电子束快速地返回到屏幕顶部，进入下一个帧的扫描过程。
为了保持图像的稳定性，CRT显示器使用一个称为垂直同步的信号来定时刷新屏幕。
这个信号告诉显示器何时开始扫描一个新的图像帧，并确保帧与帧之间的过渡是平稳的。
总而言之，CRT显示器通过发射电子束，并将其精确地扫描
在荧光屏上，以产生图像。
它的强项在于色彩鲜艳、对比度高和响应时间快，但也存在体积大、重量重以及辐射问题等缺点。
电视机显示原理解析电视机是我们日常生活中经常接触的电子设备之一，通过其显示屏幕来展示各种图像和视频。
本文将对电视机的显示原理进行解析，探讨其工作机制和技术原理。
一、电视机显示原理概述电视机的显示原理是将电信号转化为可视的图像。
其核心原理是通过像素点的排列和控制，使得图像信号能够以一定的频率和方式传输到显示屏幕上，从而呈现出清晰、连续的图像。
二、阴极射线管（CRT）显示原理阴极射线管是早期电视机采用的显示技术，其原理基于电子束的发射、缩聚和聚焦。
当电视机接收到视频信号后，电子枪会发射出一束高速电子束，经过聚焦和偏转器的作用，该束会打在屏幕上的荧光物质上，激发其发光，从而显示出相应的图像。
三、液晶显示原理液晶显示是现代电视机主流的显示技术，其原理是利用液晶分子在电场作用下的光电效应。
液晶面板由两层平行的玻璃基板组成，其中夹层涂上液晶分子。
当电视接收到视频信号后，电场的作用会改变液晶分子的取向，从而调节通过液晶层的光强，最终形成可见的图像。
四、LED显示原理LED显示是另一种常见的电视显示技术，其原理是利用发光二极管（LED）发光的特性。
LED电视屏幕上有许多微小的LED灯珠，通过控制不同灯珠的发光亮度和颜色，以及灯珠排列的方式，来呈现图像。
LED显示具有高亮度、高对比度和低能耗的优势。
五、OLED显示原理OLED显示是近年来的新兴显示技术，其原理是利用有机发光二极管（OLED）的发光特性。
OLED电视屏幕由许多微小的OLED发光元件组成，通过控制不同发光元件的发光亮度和颜色，以及排列方式，形成图像。
OLED显示具有超薄、高对比度、广视角和快速响应的特点。
六、电视机显示技术的发展趋势随着科技的进步和市场的需求，电视机显示技术正不断发展。
新的显示技术和材料不断涌现，旨在提供更高的画质、更大的屏幕和更低的能耗。
例如，4K和8K分辨率的电视机已经问世，并且曲面屏、柔性屏等新型屏幕设计也逐渐被推出。
总结：电视机显示原理是电子技术和光学原理的结合，常见的显示技术包括阴极射线管、液晶、LED和OLED。
crt显示原理
CRT显示原理
CRT是阴极射线管（Cathode Ray Tube）的缩写，也称为显像管，是一种广泛用于电视和计算机显示器的显示技术。
CRT显示原理是利用电子束的物理性质来产生图像。
具体步
骤如下：
1. 电子发射：CRT的背部有一个电子枪，它由热阴极和聚焦
极组成。
热阴极加热，使其发射电子。
这些电子被聚焦极加速和聚焦形成电子束。
2. 垂直扫描：电子束从背部加速管进入显示区域。
在显示区域内，电子束会垂直扫描每一个像素行。
垂直扫描的速度通常为每秒60次，也就是每扫描60行。
3. 水平扫描：当电子束完成一行的垂直扫描后，它会水平移动到下一行的开始位置。
这样重复进行直到达到屏幕的底部。
水平扫描的速度决定了图像的水平分辨率。
4. 碰撞和发光：电子束在屏幕上撞击到荧光物质涂层，激发荧光物质的原子使其发光。
这样每个像素点都会发光形成图像。
5. 颜色控制：为了能够显示彩色图像，CRT显示器通常使用
三个电子枪和三个荧光物质。
这些电子枪分别发射红、绿、蓝三种颜色的电子束，而荧光物质则分别发光出红、绿、蓝颜色。
通过上述步骤，CRT显示器能够显示出清晰、流畅的图像。
由于电子束可以精确控制，因此CRT显示器在色彩还原和对比度方面具有优势，尤其在早期电视和计算机显示器中得到广泛应用。
然而，随着液晶显示技术的发展，CRT显示器逐渐被淘汰，因为液晶显示器更轻薄、节能。
光电显示技术考试考点1.像素：指构成图像的最小面积单位，具有一定的亮度和色彩属性。
2.亮度：指从给定方向上观察的任意表面的单位投射面积上的发光强度，单位cd/m2.3.对比度：指画面上最大亮度和最小亮度之比。
4.灰度：指画面上亮度的等级差别。
5.分辨率：指单位面积显示像素的数量。
6. CRT显示器是一种使用阴极射线管的显示器，主要分为黑白CRT和彩色CRT显示器两大类。
它的核心部件是CRT显像管主要由5部分组成：电子枪，偏转线圈，荫罩，荧光粉层及玻璃外壳，其中电子枪是显像管的核心。
6.彩色CRT整体工作过程如下：由灯丝，阴极，控制栅极组成电子枪，通电后灯丝发热。
阴极被激发，发射出电子流，电子流受到带有高压电的内部金属层的加速，经过透镜聚焦形成极细的电子束，在阳极高压作用下，获得巨大的能量，以极高的速度去鸿基荧光粉层。
这些电子束轰击的目标就是荧光屏上的三原色。
7.全球两大主要电视广播制式---NTSC和PAL。
日美加墨等采用NTSC；德英西欧国家，新加坡中国澳大利亚新西兰采用PAL。
8.液晶的晶相：有向列相，胆==相和近晶相。
9.单色液晶显示器的原理：LCD技术是把液晶灌入列有细槽的平面之间，这两个平面上的槽相互垂直。
即位于两个平面之间的分子被强迫进入一种90度扭转状态，粤语光线顺着分子的排列方向传播，所以光线经过液晶时也被扭转了90度。
但当液晶加上一个电压时，分子便重新垂直排列，使光线能直射出去，而不发生任何扭转。
10.彩色LCD显示器工作原理：彩色显示器具备专门处理彩色显示的色彩过滤层，通常，在彩色LCD面板中，每一个像素都是由3个液晶单元格构成。
这样，通过不同的单元格的光线就可以在屏幕上显示出不同的颜色。
11.典型的LED显示系统一般由信号控制单元，扫描控制单元和驱动单元以及LED阵列组成。
信号控制单元：任务是生成或接收LED显示所需要的数字信号，并控制整个LED显示系统的各个不同部件按一定的分工和时序协调工作。
