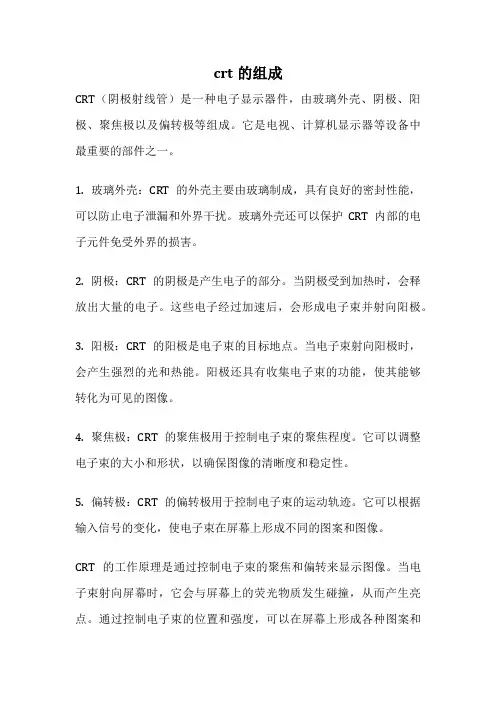

crt的组成
CRT（阴极射线管）是一种电子显示器件，由玻璃外壳、阴极、阳极、聚焦极以及偏转极等组成。
它是电视、计算机显示器等设备中最重要的部件之一。
1. 玻璃外壳：CRT的外壳主要由玻璃制成，具有良好的密封性能，可以防止电子泄漏和外界干扰。
玻璃外壳还可以保护CRT内部的电子元件免受外界的损害。
2. 阴极：CRT的阴极是产生电子的部分。
当阴极受到加热时，会释放出大量的电子。
这些电子经过加速后，会形成电子束并射向阳极。
3. 阳极：CRT的阳极是电子束的目标地点。
当电子束射向阳极时，会产生强烈的光和热能。
阳极还具有收集电子束的功能，使其能够转化为可见的图像。
4. 聚焦极：CRT的聚焦极用于控制电子束的聚焦程度。
它可以调整电子束的大小和形状，以确保图像的清晰度和稳定性。
5. 偏转极：CRT的偏转极用于控制电子束的运动轨迹。
它可以根据输入信号的变化，使电子束在屏幕上形成不同的图案和图像。
CRT的工作原理是通过控制电子束的聚焦和偏转来显示图像。
当电子束射向屏幕时，它会与屏幕上的荧光物质发生碰撞，从而产生亮点。
通过控制电子束的位置和强度，可以在屏幕上形成各种图案和
图像。
CRT具有诸多优点，如色彩鲜艳、对比度高、反应速度快等。
然而，随着液晶显示器等新型显示技术的出现，CRT逐渐退出了市场。
尽管如此，CRT仍然是一项重要的技术成果，为显示技术的发展做出了重要贡献。
阴极射线管（Cathode ray tube，CRT），因为最广为人知的用途是用于构造显示系统，所以俗称显像管，它是利用阴极电子枪发射电子，在阳极高压的作用下，射向萤光屏，使萤光粉发光，同时电子束在偏转磁场的作用下，作上下左右的移动来达到扫描的目的。
早期的CRT 技术仅能显示光线的强弱，展现黑白画面。
而彩色CRT 具有红、绿色和蓝色三支电子枪，三支电子枪同时发射电子打在屏幕玻璃上磷化物上来显示颜色。
阴极射线管是由克鲁克斯首创，所以又被称为克鲁克斯管。
由于它笨重、耗电，所以在部分领域正在被轻巧、省电的液晶显示器取代。
液晶（Liquid Crystal，简称LC）是相态的一种，因为具有特殊的理化与光电特性，20世纪中叶开始被广泛应用在轻薄型的显示技术上。
人们熟悉的物质状态（又称相）为气、液、固，较为生疏的是等离子和液晶。
液晶相要具有特殊形状分子组合始会产生，它们可以流动，又拥有结晶的光学性质。
液晶的定义，现在以放宽而囊括了在某一温度范围可以是现液晶相，在较低温度为正常结晶之物质。
而液晶的组成物质是一种有机化合物，也就是以碳为中心所构成的化合物。
同时具有两种物质的液晶，是以分子间力量组合的，它们的特殊光学性质，又对电磁场敏感，极有实用价值。
液晶的历史在1850年，普鲁士医生鲁道夫·菲尔绍（Rudolf Virchow）等人发现神经纤维的萃取物中含有一种不寻常的物质。
1877年，德国物理学家奥托·雷曼（Otto Lehmann）运用偏光显微镜首次观察到了液晶化的现象，但他对此现象的成因并不了解。
奥地利布拉格德国大学的植物生理学家斐德烈·莱尼泽在1883年3月14日（Friedrich Reinitzer）借由在植物内加热安息香酸胆固醇酯（Cholesteryl Benzoate）研究胆固醇，观察到胆固醇苯甲酸酯在热熔时的异常表现。
该物质在145.5℃时熔化，产生了带有光彩的混浊物，温度升到178.5℃后，光彩消失，液体透明。

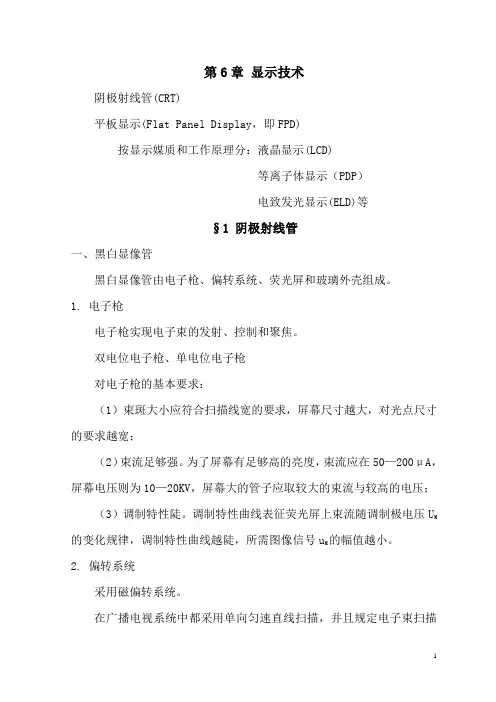

第6章显示技术阴极射线管(CRT)平板显示(Flat Panel Display，即FPD)按显示媒质和工作原理分：液晶显示(LCD)等离子体显示（PDP）电致发光显示(ELD)等§1 阴极射线管一、黑白显像管黑白显像管由电子枪、偏转系统、荧光屏和玻璃外壳组成。
1. 电子枪电子枪实现电子束的发射、控制和聚焦。
双电位电子枪、单电位电子枪对电子枪的基本要求：（1）束斑大小应符合扫描线宽的要求，屏幕尺寸越大，对光点尺寸的要求越宽；（2）束流足够强。
为了屏幕有足够高的亮度，束流应在50—200μA，屏幕电压则为10—20KV，屏幕大的管子应取较大的束流与较高的电压；（3）调制特性陡。
调制特性曲线表征荧光屏上束流随调制极电压U M 的变化规律，调制特性曲线越陡，所需图像信号u M的幅值越小。
2. 偏转系统采用磁偏转系统。
在广播电视系统中都采用单向匀速直线扫描，并且规定电子束扫描从上到下，从左到右形成矩形光栅。
我国采用PAL电视制式，每帧625行，每秒25帧；隔行扫描，每秒50场。
每行水平扫描正程为52μS，逆程为12μS。
场正程时间≥18.4ms，场逆程时间≤1.6 ms，垂直方向实际显示575行。
行频为15625HZ，场频为50HZ。
为了缩短显像管管长，采用大偏转角。
所谓偏转角，是指在偏转磁场作用下，电子束在屏幕对角线处的张角θ。
3. 荧光屏荧光屏一般由玻璃基板、荧光粉层和铝层构成。
人眼的最大视角，水平方向约为17º，垂直方向约为13º，所以电视画面的宽度与高度之比为4：3或5：4，我国取4：3，因此采用矩形玻璃基板作为屏面。
为了减小环境光的影响，提高图像对比度，屏玻璃采用具有中性吸光性能的烟灰玻璃，此外还要满足光洁度、均匀性、耐压力、耐张力和防爆性等方面的要求。
荧光粉层完成显像管内的光电转换功能，黑白显像管要求在电子轰击下荧光粉发白光，一般采用颜色互补的两种荧光粉混合起来发白光。
