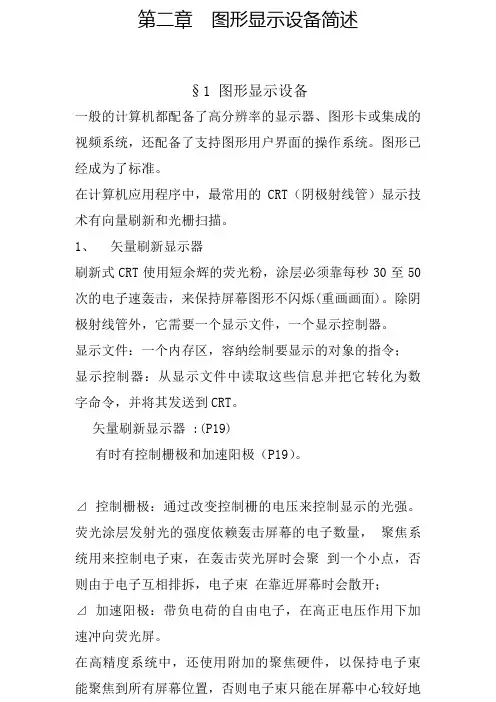

第二章图形显示设备简述§1 图形显示设备一般的计算机都配备了高分辨率的显示器、图形卡或集成的视频系统，还配备了支持图形用户界面的操作系统。
图形已经成为了标准。
在计算机应用程序中，最常用的CRT（阴极射线管）显示技术有向量刷新和光栅扫描。
1、矢量刷新显示器刷新式CRT使用短余辉的荧光粉，涂层必须靠每秒30至50次的电子速轰击，来保持屏幕图形不闪烁(重画画面)。
除阴极射线管外，它需要一个显示文件，一个显示控制器。
显示文件：一个内存区，容纳绘制要显示的对象的指令；显示控制器：从显示文件中读取这些信息并把它转化为数字命令，并将其发送到CRT。
矢量刷新显示器 :(P19)有时有控制栅极和加速阳极（P19）。
⊿控制栅极：通过改变控制栅的电压来控制显示的光强。
荧光涂层发射光的强度依赖轰击屏幕的电子数量，聚焦系统用来控制电子束，在轰击荧光屏时会聚到一个小点，否则由于电子互相排拆，电子束在靠近屏幕时会散开；⊿加速阳极：带负电荷的自由电子，在高正电压作用下加速冲向荧光屏。
在高精度系统中，还使用附加的聚焦硬件，以保持电子束能聚焦到所有屏幕位置，否则电子束只能在屏幕中心较好地聚焦，在屏幕边框时，所显示的图像变得模糊。
使用图形软件命令设定各个屏幕位置的亮度级。
⊿二对偏转线圈（X轴水平偏转和Y轴垂直偏转）：偏转线圈的产生电磁场作用于电子束，使轰击屏幕的电子束发生偏转。
⊿ CRT的分辨率（resolution）resolution是可以无重叠显示的最多点数。
电子束轰击荧光屏，形成一个亮点，亮点中心位置的亮度最大，并按正态分布向亮点的边缘衰减。
这个分布依赖于CRT电子束横截面电子密度分布。
resolution常常简述为每个方向的总点数，但更精确的定义是在水平和垂直方向上每厘米可绘制的点数640*480、1024*768.1280*1024高分辨率。
高清晰度系统（High-definition system）⊿纵横比（aspect ratio）在屏幕的二各方向上画相同长度的线段，二个方向点数的比值。
crt显示器原理
CRT（阴极射线管）显示器是一种使用阴极射线技术显示图像的设备。
它由一个大而深的玻璃管构成，内部有一个阴极和一个阳极，以及一系列控制电极。
在CRT显示器中，阴极主要用于发射电子束，通过加热造成阴极发射电子。
这些电子经过一个由一系列聚焦电极和偏转电极组成的控制电极，形成一个窄束，然后被带有荧光物质的荧光屏吸收。
偏转电极可通过在水平和垂直方向上加不同的电压，控制电子束的位置和移动方向。
荧光屏被划分为许多小的像素，每个像素都由不同颜色的荧光物质组成，如红色、绿色和蓝色。
当电子束照射到荧光屏上时，被激发出的荧光物质会发光，从而形成图像。
CRT显示器刷新图像的过程非常快。
屏幕上的每个像素都被电子束逐个扫描，每个像素的亮度和颜色都相应地进行调整。
电子束从屏幕的上方开始扫描，在水平方向上移动，逐行扫描完整个屏幕。
当达到最后一行时，电子束快速地返回到屏幕顶部，进入下一个帧的扫描过程。
为了保持图像的稳定性，CRT显示器使用一个称为垂直同步的信号来定时刷新屏幕。
这个信号告诉显示器何时开始扫描一个新的图像帧，并确保帧与帧之间的过渡是平稳的。
总而言之，CRT显示器通过发射电子束，并将其精确地扫描
在荧光屏上，以产生图像。
它的强项在于色彩鲜艳、对比度高和响应时间快，但也存在体积大、重量重以及辐射问题等缺点。
crt显示原理
CRT显示原理
CRT是阴极射线管（Cathode Ray Tube）的缩写，也称为显像管，是一种广泛用于电视和计算机显示器的显示技术。
CRT显示原理是利用电子束的物理性质来产生图像。
具体步
骤如下：
1. 电子发射：CRT的背部有一个电子枪，它由热阴极和聚焦
极组成。
热阴极加热，使其发射电子。
这些电子被聚焦极加速和聚焦形成电子束。
2. 垂直扫描：电子束从背部加速管进入显示区域。
在显示区域内，电子束会垂直扫描每一个像素行。
垂直扫描的速度通常为每秒60次，也就是每扫描60行。
3. 水平扫描：当电子束完成一行的垂直扫描后，它会水平移动到下一行的开始位置。
这样重复进行直到达到屏幕的底部。
水平扫描的速度决定了图像的水平分辨率。
4. 碰撞和发光：电子束在屏幕上撞击到荧光物质涂层，激发荧光物质的原子使其发光。
这样每个像素点都会发光形成图像。
5. 颜色控制：为了能够显示彩色图像，CRT显示器通常使用
三个电子枪和三个荧光物质。
这些电子枪分别发射红、绿、蓝三种颜色的电子束，而荧光物质则分别发光出红、绿、蓝颜色。
通过上述步骤，CRT显示器能够显示出清晰、流畅的图像。
由于电子束可以精确控制，因此CRT显示器在色彩还原和对比度方面具有优势，尤其在早期电视和计算机显示器中得到广泛应用。
然而，随着液晶显示技术的发展，CRT显示器逐渐被淘汰，因为液晶显示器更轻薄、节能。
光电显示技术考试考点1.像素：指构成图像的最小面积单位，具有一定的亮度和色彩属性。
2.亮度：指从给定方向上观察的任意表面的单位投射面积上的发光强度，单位cd/m2.3.对比度：指画面上最大亮度和最小亮度之比。
4.灰度：指画面上亮度的等级差别。
5.分辨率：指单位面积显示像素的数量。
6. CRT显示器是一种使用阴极射线管的显示器，主要分为黑白CRT和彩色CRT显示器两大类。
它的核心部件是CRT显像管主要由5部分组成：电子枪，偏转线圈，荫罩，荧光粉层及玻璃外壳，其中电子枪是显像管的核心。
6.彩色CRT整体工作过程如下：由灯丝，阴极，控制栅极组成电子枪，通电后灯丝发热。
阴极被激发，发射出电子流，电子流受到带有高压电的内部金属层的加速，经过透镜聚焦形成极细的电子束，在阳极高压作用下，获得巨大的能量，以极高的速度去鸿基荧光粉层。
这些电子束轰击的目标就是荧光屏上的三原色。
7.全球两大主要电视广播制式---NTSC和PAL。
日美加墨等采用NTSC；德英西欧国家，新加坡中国澳大利亚新西兰采用PAL。
8.液晶的晶相：有向列相，胆==相和近晶相。
9.单色液晶显示器的原理：LCD技术是把液晶灌入列有细槽的平面之间，这两个平面上的槽相互垂直。
即位于两个平面之间的分子被强迫进入一种90度扭转状态，粤语光线顺着分子的排列方向传播，所以光线经过液晶时也被扭转了90度。
但当液晶加上一个电压时，分子便重新垂直排列，使光线能直射出去，而不发生任何扭转。
10.彩色LCD显示器工作原理：彩色显示器具备专门处理彩色显示的色彩过滤层，通常，在彩色LCD面板中，每一个像素都是由3个液晶单元格构成。
这样，通过不同的单元格的光线就可以在屏幕上显示出不同的颜色。
11.典型的LED显示系统一般由信号控制单元，扫描控制单元和驱动单元以及LED阵列组成。
信号控制单元：任务是生成或接收LED显示所需要的数字信号，并控制整个LED显示系统的各个不同部件按一定的分工和时序协调工作。
电子信息行业新型显示技术与应用方案第1章新型显示技术概述 (2)1.1 显示技术的发展历程 (2)1.2 新型显示技术的分类 (3)第2章 OLED显示技术 (3)2.1 OLED显示原理 (3)2.2 OLED材料与器件 (4)2.3 OLED显示技术的优缺点 (4)第3章 QLED显示技术 (5)3.1 QLED显示原理 (5)3.2 QLED材料与器件 (5)3.2.1 QLED材料 (5)3.2.2 QLED器件 (5)3.3 QLED显示技术的优缺点 (6)3.3.1 优点 (6)3.3.2 缺点 (6)第四章 MicroLED显示技术 (6)4.1 MicroLED显示原理 (6)4.2 MicroLED材料与器件 (6)4.2.1 材料 (6)4.2.2 器件 (7)4.3 MicroLED显示技术的优缺点 (7)4.3.1 优点 (7)4.3.2 缺点 (7)第5章短焦距投影显示技术 (7)5.1 短焦距投影显示原理 (7)5.2 短焦距投影显示器件 (8)5.3 短焦距投影显示技术的应用 (8)第6章全息显示技术 (8)6.1 全息显示原理 (8)6.2 全息显示器件 (9)6.3 全息显示技术的应用 (9)第七章裸眼3D显示技术 (10)7.1 裸眼3D显示原理 (10)7.2 裸眼3D显示器件 (10)7.3 裸眼3D显示技术的应用 (10)第8章透明显示技术 (11)8.1 透明显示原理 (11)8.2 透明显示器件 (11)8.3 透明显示技术的应用 (11)第9章弯曲显示技术 (12)9.1 弯曲显示原理 (12)9.2 弯曲显示器件 (12)9.3 弯曲显示技术的应用 (12)第10章新型显示技术在电子信息行业的应用方案 (13)10.1 新型显示技术在消费电子领域的应用 (13)10.1.1 智能手机与平板电脑 (13)10.1.2 智能穿戴设备 (13)10.1.3 显示器与电视 (13)10.2 新型显示技术在车载电子领域的应用 (13)10.2.1 汽车仪表盘 (13)10.2.2 车载导航与娱乐系统 (13)10.2.3 智能驾驶辅助系统 (14)10.3 新型显示技术在医疗健康领域的应用 (14)10.3.1 医疗影像诊断 (14)10.3.2 手术显微镜 (14)10.3.3 医疗监护设备 (14)10.4 新型显示技术在智能家居领域的应用 (14)10.4.1 智能家居控制系统 (14)10.4.2 智能家居终端设备 (14)10.4.3 智能家居娱乐设备 (14)第1章新型显示技术概述1.1 显示技术的发展历程显示技术作为电子信息行业的重要组成部分，其发展历程见证了科技进步的每一个阶段。

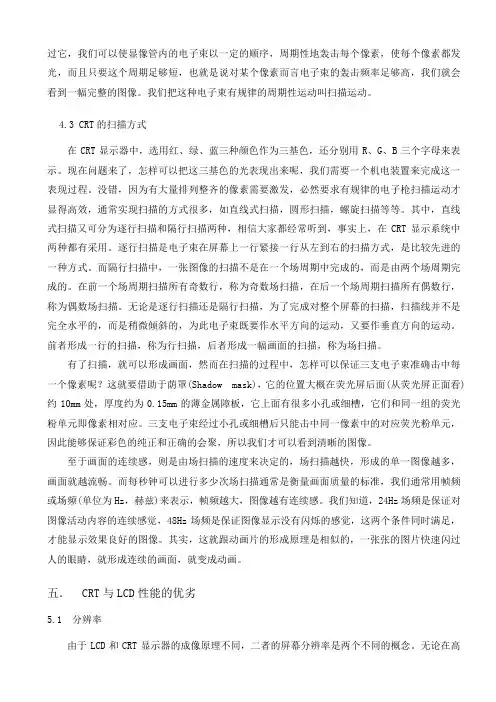

CRT概要：本文主要介绍显像管显示技术，详细分析了CRT个工作原理，并作了CRT显示器和LCD显示器的性能比较。
同是讨论了CRT的发展状况以及叙述了CRT显示器的保养。
关键词：CRT；阴极射线管；性能；保养一．引言随着科学技术的进步和社会的发展，人类所接触的信息也在不断增加并且日益复杂。
面对浩如烟海的信息，人们已经能够利用计算机等工具高效准确地对之进行处理，但要想将处理完的信息及时，清晰地传递给别人，还必须通过寻求更加卓越的显示技术来实现。
所以说，显示技术是现代社会人与信息之间的桥梁。
显示技术的发展将直接推动整个人类进步和社会发展。
通过学习了信息显示技术示这门课，我仔细听了老师耐心的讲解，了解到显示技术的发展表现在显示器件的发展上，显示器件总体上是向大信息量、平板化、彩色化、低压、微功耗、实时显示化方向发展。
目前显示技术主要分为显像管显示（CRT）和平板显示两大类。
平板显示又包括液晶显示（LCD），发光二极管显示（LED），等离子显示（PDP），荧光显示（VFD）等。
近年来，CRT通过不断的自我更新，从不同角度克服了自身的一些弱点，质量、性能不断提高，使自身的缺点不断被克服；与此同时液晶显示（LCD）异军突起，引起了图形显示技术的又一次高峰，；然而图形显示技术仍在不断发展，不断进步，于是有了现在的发光二极管显示（LED），等离子显示，荧光显示器件（VFD）等各种现代显示技术。
他们的出现给我们的生活带来了巨大的影响，给整个社会做出了极大的贡献。
在这形形色色的显示技术中我对CRT显示技术产生了较大兴趣，因为它较大的不同与以往的显示技术，于是在此主要来阐述一下显像管显示技术二．CRT简介CRT显示器是一种使用阴极射线管（Cathode Ray Tube）的显示器，阴极射线管主要有五部分组成：电子枪（Electron Gun），偏转线圈（Deflection coils），荫罩(Shadow mask)，高压石墨电极和荧光粉涂层(Phosphor)及玻璃外壳。
阴极射线管显示器（CRT）磁化的原理及解决方法显示器是几乎每台电脑都必须具备的设备，我们一打开电脑便会目不转睛地注视着显示器。
如果没有显示器，我们就不能及时了解电脑的工作状况。
所以，显示器在整套电脑中的位置就如我们的眼睛，是展现电脑灵魂的窗户。
显示器按其工作原理分许多类型，比较常见的是：阴极射线管显示器（CRT）和液晶显示器（LCD）。
此外还有：等离子体显示器（PDP）、真空荧光显示器（VFD）等。
离子体显示器（PDP）、真空荧光显示器（VFD）是新的显示技术的代表，但是由于技术尚未成熟而没有投入量产，在市场上几乎不可能见到。
液晶显示器（LCD）比之传统的CRT显示器，有着图像不失真、无闪烁、无辐射等优点，但是其缺点亦不少，如价格昂贵、亮度低、视角窄、响应速度慢等。
综合看来，阴极射线管显示器（CRT）仍是目前最适合普通用户购买的产品。
虽然阴极射线管显示器的综合性能和价格不错，但是它仍有一些与生具来的缺点，如体积庞大、重量大、耗电量大、辐射较强、容易受磁化等。
这些缺点是由阴极射线管显示器的工作原理造成的，不可能从根本上予以改变，只能进行后续的修补改进或在问题发生后再另行解决，磁化现象就是一个很好的例子。
普通的家庭用户和商业用户在使用电脑的环境里，总免不了有其它的用电设备和通讯设备。
当这些设备在工作时，就会成为一个电磁源，在周围形成一个磁场并向外辐射电磁波，形成磁场的大小和辐射的强度由这些设备的功率决定。
事实上，当用户在使用电脑时，身边中常有数个以上的用电设备和通讯设备在工作，在电脑旁边形成了很多的电磁辐射源，它们不断地发射电磁波干扰显示器的正常工作。
显示器厂商们为了解决这一问题，在显示器的塑料外壳内加装了一层金属屏蔽罩，希望以此来杜绝电磁干扰。
但是由于显示器在工作时的发热量很大，所以金属屏蔽罩必须留出一定的空隙以供散热。
这样一来，电磁干扰仍可以通过这些空隙进入显示器内部，金属屏蔽罩只能起到减少干扰的作用，而无法彻底解决电磁干扰问题。

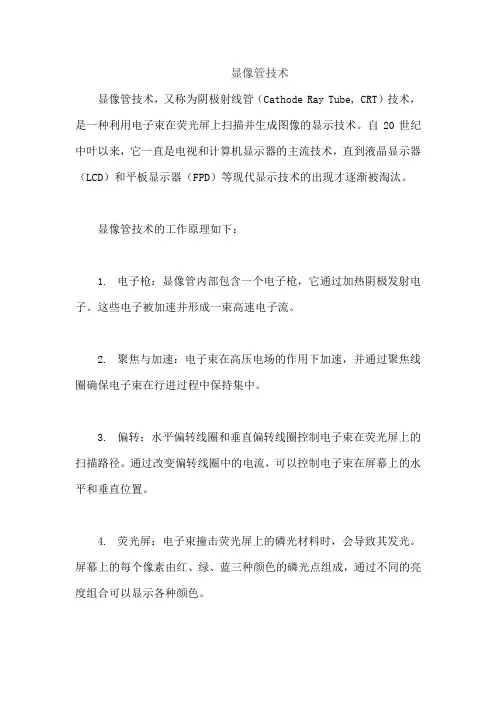

显像管技术
显像管技术，又称为阴极射线管（ Cathode（Ray（Tube,（CRT）技术，是一种利用电子束在荧光屏上扫描并生成图像的显示技术。
自20世纪中叶以来，它一直是电视和计算机显示器的主流技术，直到液晶显示器 LCD）和平板显示器 FPD）等现代显示技术的出现才逐渐被淘汰。
显像管技术的工作原理如下：
1.（电子枪：显像管内部包含一个电子枪，它通过加热阴极发射电子。
这些电子被加速并形成一束高速电子流。
2.（聚焦与加速：电子束在高压电场的作用下加速，并通过聚焦线圈确保电子束在行进过程中保持集中。
3.（偏转：水平偏转线圈和垂直偏转线圈控制电子束在荧光屏上的扫描路径。
通过改变偏转线圈中的电流，可以控制电子束在屏幕上的水平和垂直位置。
4.（荧光屏：电子束撞击荧光屏上的磷光材料时，会导致其发光。
屏幕上的每个像素由红、绿、蓝三种颜色的磷光点组成，通过不同的亮度组合可以显示各种颜色。
5.（刷新：为了生成动态图像，电子束不断地在屏幕上扫描，每秒多次重复整个过程，这个过程称为刷新率。
显像管技术的优点包括色彩还原度高、响应时间快、视角宽等。
然而，由于其体积庞大、功耗高、辐射问题以及重量较重等缺点，最终被轻薄、节能的液晶显示器和LED显示器所取代。
尽管如此，在某些专业领域，如广播电视和高级图形设计等，显像管技术仍然因其卓越的图像质量而受到青睐。
随着技术的发展，显像管技术逐渐退出历史舞台，成为过去时代的产物。
crt显示器的原理
CRT（阴极射线管）显示器是一种使用电子束技术显示图像的设备。
它由一个真空管、阴极、阳极、聚焦系统和光栅组成。
阴极是CRT显示器的电子枪，它产生并加速电子束。
当电流
通过阴极时，热效应产生的热量使电子从阴极上发射出来，并形成一个高速电子束。
阳极是电子束的目标，它包含一个特殊的荧光涂层，能够将电子束的能量转化为可见光。
当电子束击中阳极上的荧光涂层时，涂层发光，从而形成图像。
为了确保电子束能够精确地击中阳极，CRT显示器配备了一
个聚焦系统。
聚焦系统使用电磁场将电子束聚焦成一个细小的点，以便绘制出清晰的图像。
此外，CRT显示器还具有一个光栅结构。
光栅是由红色、绿
色和蓝色石墨所制成，以形成一个二维网格。
每个光栅点的颜色由控制电子束的信号决定。
当电子束击中光栅上的特定点时，该点的颜色得以显示。
整体上，CRT显示器运作原理如下：阴极发射电子束，聚焦
系统将电子束聚焦到一点，电子束击中阳极上的荧光涂层，荧光涂层发光并显示图像。
通过控制电子束的路径和荧光涂层的发光，CRT显示器能够显示出各种颜色和图像。
crt 显示器原理CRT（阴极射线管）显示器是一种使用阴极射线图像显示技术的显示设备。
它由阴极射线产生器、电子枪、聚焦和偏转系统、荧光屏和控制电路等组成。
在CRT显示器中，阴极射线产生器产生一束高速电子束。
这束电子束被电子枪加速后发射，穿过聚焦和偏转系统，最终击中荧光屏。
荧光屏上的荧光物质受到电子束的激发，发出可见光。
电子束的产生是通过电子枪的工作原理实现的。
电子枪由一个或多个热阴极、加速电极和聚焦极构成。
热阴极受到加热后会释放出大量电子，这些电子经过加速电极的作用被加速。
聚焦极则用于使电子束保持一定的直径。
电子束通过聚焦和偏转系统被控制到特定的区域。
聚焦系统通过调节电场来使电子束的直径保持恒定。
偏转系统则通过调节电场或磁场来使电子束的位置改变，从而实现图像的扫描。
扫描过程是CRT显示器的核心工作原理之一。
水平扫描是通过水平偏转系统产生的，它使电子束快速水平移动。
垂直扫描是通过垂直偏转系统产生的，它使电子束沿着荧光屏上下移动。
电子束在荧光屏上的击中位置会导致荧光物质激发发光。
不同的击中位置和激发强度会形成图像的亮度和颜色。
整个扫描过程非常快速，即使人眼无法察觉，但通过快速的扫描，可以形成连续的图像。
控制电路负责控制整个显示过程。
它接收输入信号，并将其转换为对电子枪和偏转系统的控制信号，以产生相应的图像。
控制电路还可以调整图像的亮度、对比度和其他显示属性。
综上所述，CRT显示器利用阴极射线产生器产生电子束，通过电子枪、聚焦和偏转系统控制电子束的位置和大小，最终在荧光屏上产生图像。
通过快速的水平和垂直扫描，连续的图像可以被人眼感知。
控制电路负责控制整个显示过程，实现图像的生成和调整。
