试论地铁直流牵引供电系统馈线的保护技术黄孝龙发布时间：2023-06-15T09:39:22.986Z 来源：《工程建设标准化》2023年7期作者：黄孝龙[导读] 直流牵引供电系统馈线作为地铁的重要组成系统武汉地铁运营有限公司湖北武汉 430070摘要：直流牵引供电系统馈线作为地铁的重要组成系统，对其开展馈线保护对于保证地铁直流牵引供电系统运行效果和实际功能有重要作用。

本文就武汉地铁直流牵引供电系统加以分析，了解地铁直流牵引供电系统的特点及其馈线保护要求，从多个方面分析地铁直流牵引供电系统馈线保护技术，从而保护地铁直流牵引供电系统馈线正常稳定运行，为地铁安全稳定运行提供电能支持。

关键词：地铁；直流牵引供电系统；馈线保护技术1地铁直流牵引供电系统馈线保护要求地铁直流牵引供电系统馈线保护的实施需要考虑的要求比较多，主要表现在以下几个方面：第一，应保证地铁直流牵引供电系统各个设备之间的相互配合关系，在直流牵引供电系统发生故障时及时切断故障区域，保证地铁直流牵引供电系统正常稳定运行。

第二，地铁直流牵引供电系统馈线保护的实施需要保证相关技术的合理性和有效性，在各项合理技术支持下降低直流牵引供电系统馈线保护难度和相关工作实施过程中出现风险问题的可能性。

第三，应对地铁直流牵引供电系统馈线保护面临的影响因素展开有效处理，避免地铁直流牵引供电系统馈线保护因为各项影响因素干扰而出现问题。

2地铁直流牵引供电系统馈线保护的技术2.1大电流脱扣保护大电流脱扣保护是直流线路主保护，该保护属于断路器本体自带的自由脱扣装置动作，不是由保护装置动作，用于切断大的短路电流。

大的短路电流对线路会造成巨大的损坏，故大的短路电流一出现应立即切断，其切断时刻应在其达到电流峰值之前。

假设被保护线路的最小短路电流值为Idmin，大电流脱扣保护动作电流整定为Idz，Idz > kIdmin（其中k为可靠系数），一旦检测到瞬时电流超过动作电流时，立即跳闸，其固有动作时间仅几毫秒，所以大电流脱扣保护非常灵敏，尤其电流上升非常快的近端短路，往往先于电流上升率及电流增量保护动作。

在地铁牵引供电系统中有以下几种主要的直流馈线保护：大电流脱扣保护、电流上升率及电流增量保护、过流保护、双边联调保护、接触网热过负荷保护剂自动重合闸保护。

牵引供电系统可能发生各种故障和不正常运行状态，最常见的也是最危险的故障就是各种形式的短路。

当被保护线路上发生短路故障时，其主要特征就是电流增加和电压降低。

利用这两个特征，就可以构成电流电压保护。

1、大电流脱扣保护该保护属于开关自带，用于切断大的短路电流。

大的短路电流对线路将造成巨大的损坏，故大的短路电流一出现应立即在其达到电流峰值以前予以切断。

假设被保护线路短路电流的最小值为I dmin，动作电流整定为I dz>kI dmin（其中k为可靠系数），一旦监测到瞬时电流超过动作电流，立即跳闸，其固有动作时间仅几毫秒。

所以大电流脱扣保护非常灵敏，尤其电流上升非常快的近端短路，往往先于电流上升率及电流增量保护动作。

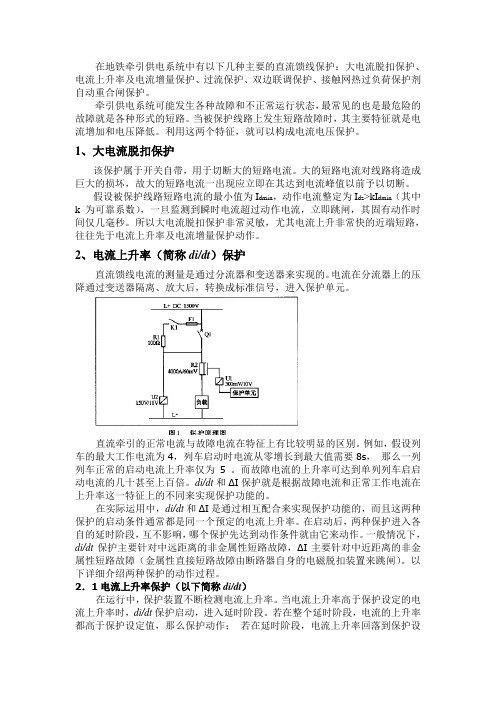

2、电流上升率（简称di/dt）保护直流馈线电流的测量是通过分流器和变送器来实现的。

电流在分流器上的压降通过变送器隔离、放大后，转换成标准信号，进入保护单元。

直流牵引的正常电流与故障电流在特征上有比较明显的区别。

例如，假设列车的最大工作电流为4，列车启动时电流从零增长到最大值需要8s，那么一列列车正常的启动电流上升率仅为 5 。

而故障电流的上升率可达到单列列车启启动电流的几十甚至上百倍。

di/dt和ΔI保护就是根据故障电流和正常工作电流在上升率这一特征上的不同来实现保护功能的。

在实际运用中，di/dt和ΔI是通过相互配合来实现保护功能的，而且这两种保护的启动条件通常都是同一个预定的电流上升率。

在启动后，两种保护进入各自的延时阶段，互不影响，哪个保护先达到动作条件就由它来动作。

一般情况下，di/dt保护主要针对中远距离的非金属性短路故障，ΔI主要针对中近距离的非金属性短路故障（金属性直接短路故障由断路器自身的电磁脱扣装置来跳闸）。

以下详细介绍两种保护的动作过程。
