10kV馈线保护装置技术规范探讨

探讨10kV配电网馈线自动化系统控制技术随着电力系统的不断发展和电力市场的逐步建立，配电网络的薄弱环节越来越突出，形成了电力需求与电网设施不协调的局面，集中反映在配电网故障后的恢复和处理、配电网负荷转供等问题，这种局面越来越不适应社会需求。

配电网馈线自动化是解决配电网盲调问题，切实提升供电可靠性，提高配电网自愈水平，实现分布式电源灵活可靠接入，建成具备集成、互动、自愈、兼容和优化等特征的智能配电系统，实现配电网精益化管理的有效手段，是智能配电网的重要组成部分。

一、馈线的自动化的控制方式馈线的自动化的控制方式总体上来说一共有3种常见的方式，第一种是就地式馈线自动化控制方式，这种方式也被称为重合器控制方式，其不依赖通信、结构简单等特点使其具有一定的运用范围，第二种方式是智能分布式馈线自动化控制方式，这种方式的原理主要是通过配电子站与配电终端之间以及终端与终端之间的通信网络进行数据的交换，实现故障隔离的方式，最后一种方式是集中式馈线自动化控制方式，这种方式是通过配电终端进行配电网全局性的数据采集与控制。

二、馈线的自动化系统控制技术馈线的自动化系统控制方式中的3种控制方式整体而言可以分为两类，第一类是地式馈线自动化，其中包括重合器方式与智能分布方式两种。

而第二类是则是集中式馈线自动化，两种类型3种方式的馈线的自动化系统控制技术组成了如今常用的自动化控制技术，本文通过对这3种方式的技术进行分析。

（一）地式馈线自动化技术地式馈线自动化技术一共分成重合器方式与智能分布方式两种，本文通过对这两种方式的技术进行分析以了解地势馈线自动化技术。

1.重合器方式重合器方式的地式馈线自动化技术相对于其他技术而言结构比较简单，在供电发生故障时，运用重合器方式的地式馈线自动化技术之家通过重合器与分段器将故障地区与非故障地区分隔开，不需要动用任何通信通道的条件下直接恢复非故障地区的正常供电，在实际的运用当中，一般将重合器与电压联合使用通过其电压通过的状态确定故障发生的具体位置，对故障进行定位以后运用分段器将其隔离。

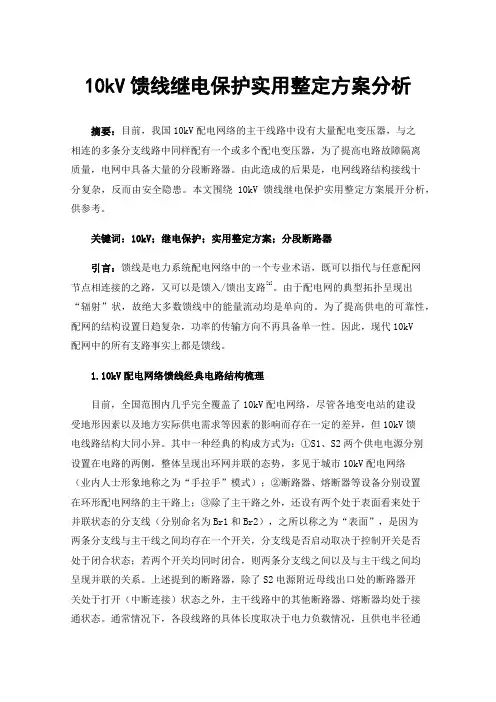

10kV馈线继电保护实用整定方案分析摘要：目前，我国10kV配电网络的主干线路中设有大量配电变压器，与之相连的多条分支线路中同样配有一个或多个配电变压器，为了提高电路故障隔离质量，电网中具备大量的分段断路器。

由此造成的后果是，电网线路结构接线十分复杂，反而由安全隐患。

本文围绕10kV馈线继电保护实用整定方案展开分析，供参考。

关键词：10kV；继电保护；实用整定方案；分段断路器引言：馈线是电力系统配电网络中的一个专业术语，既可以指代与任意配网节点相连接的之路，又可以是馈入/馈出支路[1]。

由于配电网的典型拓扑呈现出“辐射”状，故绝大多数馈线中的能量流动均是单向的。

为了提高供电的可靠性，配网的结构设置日趋复杂，功率的传输方向不再具备单一性。

因此，现代10kV配网中的所有支路事实上都是馈线。

1.10kV配电网络馈线经典电路结构梳理目前，全国范围内几乎完全覆盖了10kV配电网络，尽管各地变电站的建设受地形因素以及地方实际供电需求等因素的影响而存在一定的差异，但10kV馈电线路结构大同小异。

其中一种经典的构成方式为：①S1、S2两个供电电源分别设置在电路的两侧，整体呈现出环网并联的态势，多见于城市10kV配电网络（业内人士形象地称之为“手拉手”模式）；②断路器、熔断器等设备分别设置在环形配电网络的主干路上；③除了主干路之外，还设有两个处于表面看来处于并联状态的分支线（分别命名为Br1和Br2），之所以称之为“表面”，是因为两条分支线与主干线之间均存在一个开关，分支线是否启动取决于控制开关是否处于闭合状态；若两个开关均同时闭合，则两条分支线之间以及与主干线之间均呈现并联的关系。

上述提到的断路器，除了S2电源附近母线出口处的断路器开关处于打开（中断连接）状态之外，主干线路中的其他断路器、熔断器均处于接通状态。

通常情况下，各段线路的具体长度取决于电力负载情况，且供电半径通常不会超过15km。

除此之外，主干线路以及分支线路中的多个配电变压器均有特定的作用，包含民居住宅日常生活变压器以及企业生产专用变压器，与线路之间相互连接的方式均以断路器或熔断器作为主要控制器件。

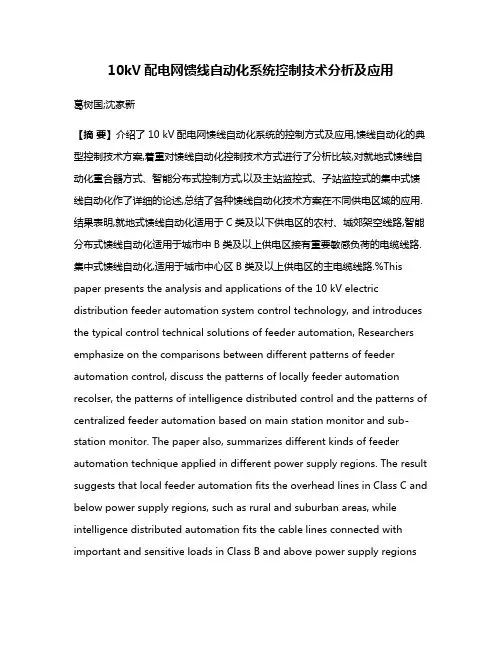

10kV配电网馈线自动化系统控制技术分析及应用葛树国,沈家新(佛山市顺德电力设计院有限公司,广东佛山　528300) 摘　要:本文介绍了10kV 配电网馈线自动化系统的控制方式及应用,馈线自动化的典型控制技术方案,着重对馈线自动化控制技术方式进行了分析比较,对就地式馈线自动化重合器方式、智能分布式控制方式,以及主站监控式、子站监控式的集中式馈线自动化作了详细的论述,总结了各种馈线自动化技术方案在不同供电区域的应用。

关键词:馈线自动化;控制技术;控制方式;就地控制;远方控制;分布式智能控制 中图分类号:T M 246+.5 文献标识码:A 文章编号:1006—7981(2012)15—0096—03 馈线自动化控制是指在正常情况下,远方实时监控馈线分段开关与联络开关,并实现线路开关的远方合闸和分闸操作,在故障时获取故障记录,并自动判别和隔离馈线故障区段以及恢复对非故障区域供电。

1　馈线自动化的控制方式及功能1.1　控制方式馈线自动化[1]的控制方式分为远方控制和就地控制,这与配电网中可控设备(主要是开关设备)的功能有关。

如果开关设备是电动负荷开关,并有通信设备,那就可以实现远方控制分闸或合闸;如果开关设备是重合器、分段器、重合分段器,它们的分闸或合闸是由这些设备被设定的自身功能所控制,这称为就地控制。

远方控制又可分为集中式和分散式两类。

所谓集中式,是指由SC ADA 系统根据从F TU 获得的信息,经过判断作出控制,亦称为主从式;分散式是指FT U 向馈线中相关的开关控制设备发出信息,各控制器根据收到的信息综合判断后实施对所控开关设备的控制。

1.2　控制功能运行状态监控[2]:监控内容主要包括所有被监控的线路(包括主干线和各支路)的电压、电流、有功功率、无功功率、功率因数、电能量等电气参数。

能够实时显示配电网络的运行工况:实时监视10kV 线路分段开关、联络开关等设备运行状态;线路分段开关和联络开关的遥控;通过运行状态的监测,可以实现远动或者三遥(遥信、遥测、遥控)的功能。

变电站10kV馈线开关与线路开关的保护配合应注意的要点摘要：通过将10kV馈线开关与线路开关进行配合，能够及时将出现故障的线路切断，从而避免故障范围扩大。

但是，在10kV馈线开关与线路开关的实际配合应用中，保护定值的设置可能会不合理，导致线路中的多级开关出现跳闸现象。

因此，需要对两者保护定值配合应注意的要点进行分析，以提高两者配合的有效性。

关键词：10kV馈线开关；线路开关；保护配合；要点通过变电站10kV馈线开关与线路开关的保护配合，可以对线路故障进行针对性的切除，从而将故障的影响范围降至最小。

在实际的生产工作中，各级开关在设定保护定值时，往往不依靠具有科学依据的数值进行设定，从而极易造成许多开关同时发生跳闸现象。

所以，运维人员在设定10kV线路的各级开关安全定值时，必须遵循一定的合理性，这样一来，对整个供电系统的可靠性都会有较大的提高。

在变电站的实际生产管理过程中，由于常常缺乏对10kV馈线开关以及其线路上的开关在设置保护定值时的综合分析；同时，因为对于随着线路中的装配容量的增加所导致的励磁涌流的猛增也缺乏一定的考虑，所以，近年来在变电站10kV线路中，各级开关不规则的发生跳闸现象的情况也时有发生。

1故障概述在某110kV变电站，当10kV的M线过流Ⅰ段时产生保护动作，重新合闸动作成功完成，此时线路中的电流为0。

这次故障一共引起了三个开关的跳闸现象发生，他们分别是M线上的533开关跳闸、主干线一号塔上的1T1开关跳闸及沟墘直线上的1T1开关跳闸，具体情况如图1。

（为了方便区分，以下将主干线一号塔上的1T1开关称作开关A，将沟墘支线上的1T1开关称作开关B）图1 线路故障时跳闸开关安全定值图2 馈线开关与线路开关的定制配合由于在这次故障中，处于10kV的M线末端的开关B发生了跳闸现象，所以充分的说明了故障发生的地点在开关B的后端，但同时其前两级开关却同时发生跳闸，那么就证明这些开关在设定安全定值时存在着不合理之处。

关于10kv配网馈线自动化技术探究作者：彭颖来源：《中国科技纵横》2013年第09期【摘要】本文主要结合配电网馈线自动化的内容以及馈线自动化工作原理，从配电网馈线自动化保护配置方案以及配电网馈线自动化过程中故障问题处理技术等方面，对于10kv配网馈线自动化技术进行分析论述，以提高电网配电系统的自动化水平，促进电力系统的自动化的发展与进步。

【关键词】 10kv 配电网馈线自动化故障处理自动化技术分析配电网馈线自动化是电力系统配电网自动化的重要组成部分，对于配网自动化以及电力系统自动化都有着很大的影响和作用。

在电力系统配电自动化建设中，配网自动化系统的建设实现，主要包括配电网架规划、配电设备选择、配电网通信系统各建设、配电网主站部分建设以及配电网馈线自动化实现等，其中，对于配电网架的合理规划实现是配电自动化实现的重要基础，也是配电网自动化起步工作；而配电网馈线自动化实现配电网自动化的主要系统功能之一，也是为整个配电网系统安全可靠供电进行保障的最有效与最直接技术手段。

本文将主要结合配电网馈线自动化的主要内容以及工作原理，从配电网馈线自动化方案的配置以及配电网馈线自动化过程中故障问题的处理技术等方面，对于10kv配电网馈线自动化技术进行分析研究。

1 配电网馈线自动化内容与工作原理分析1.1 配电网馈线自动化的主要内容1.1.1 配电网馈线自动化的主要任务在配电网自动化中，馈线自动化是配电网自动化系统中的主要功能之一，对于配电网自动化系统的安全可靠以及稳定运行有着最为直接的影响和作用，也是进行配电网供安全可靠供电运行的最直接与最有效方法手段。

进行配电网馈线自动化实现的过程，主要就是通过使用计算机信息技术以及现代通信、电子技术等现代化先进技术手段，帮助配电自动化系统的主站或者是由馈线自动化系统，独立的进行配电网运行故障检测、定位以及隔离、重构等工作。

目前，在我国电力系统的配电自动化系统中，主要是通过使用馈线测控终端进行配电网开关以及重合器、配电网环网柜等配电网系统一次设备，实现对于配电网系统运行数据以及信息的采集与控制实现，因此，在实现配电网馈线自动化过程中，馈线测控终端以及通信、配电一次设备等问题是实现馈线自动化的关键环节，对于馈线自动化的实现有着非常重要的影响和作用。

10kV配电网馈线自动化系统控制技术分析及应用葛树国;沈家新【摘要】介绍了10 kV配电网馈线自动化系统的控制方式及应用,馈线自动化的典型控制技术方案,着重对馈线自动化控制技术方式进行了分析比较,对就地式馈线自动化重合器方式、智能分布式控制方式,以及主站监控式、子站监控式的集中式馈线自动化作了详细的论述,总结了各种馈线自动化技术方案在不同供电区域的应用.结果表明,就地式馈线自动化适用于C类及以下供电区的农村、城郊架空线路,智能分布式馈线自动化适用于城市中B类及以上供电区接有重要敏感负荷的电缆线路.集中式馈线自动化,适用于城市中心区B类及以上供电区的主电缆线路.%This paper presents the analysis and applications of the 10 kV electric distribution feeder automation system control technology, and introduces the typical control technical solutions of feeder automation, Researchers emphasize on the comparisons between different patterns of feeder automation control, discuss the patterns of locally feeder automation recolser, the patterns of intelligence distributed control and the patterns of centralized feeder automation based on main station monitor and sub-station monitor. The paper also, summarizes different kinds of feeder automation technique applied in different power supply regions. The result suggests that local feeder automation fits the overhead lines in Class C and below power supply regions, such as rural and suburban areas, while intelligence distributed automation fits the cable lines connected with important and sensitive loads in Class B and above power supply regionsin cities. Centralized feeder automation fits the main cable lines in Class B and above power supply regions in the city center.【期刊名称】《电网与清洁能源》【年(卷),期】2012(028)008【总页数】6页(P29-34)【关键词】馈线自动化;控制技术;控制方式;就地控制;远方控制;分布式智能控制【作者】葛树国;沈家新【作者单位】佛山市顺德电力设计院有限公司,广东佛山528300;佛山市顺德电力设计院有限公司,广东佛山528300【正文语种】中文【中图分类】TM726馈线自动化（Feeder Automation，FA），又称配电线路自动化，是配电自动化的重要组成部分，是配电自动化的基础，是实现配电自动化的主要监控系统之一。

10kV架空馈线电压型智能负荷开关技术规范书工程项目：XXX公司年月1．总则1.1本规范书适用于本合同的设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。

是相关设备招标书/订货合同的技术条款。

1.2本智能负荷开关适用于与变电站10kV出线断路器（开关）配合，采取“来电合闸、无压延时分闸、闭锁”不依赖通信及控制终端，实现隔离架空馈线相间故障区段，恢复非相间故障区段供电功能。

1.3供方须执行现行国家标准和电力行业标准。

有矛盾时，按要求较高的标准执行。

遵循的主要现行标准如下：开关部分DL402-2007 高压交流断路器订货技术条件GB/T11022—1999 高压开关设备控制和设备标准的共同技术条件GB311.1—1997 高压输变电设备的绝缘配合GB763－1990 交流高压电器在长期工作时的发热GB3309—1989高压开关设备常温下机械试验GB2706－1989 交流高压电器动热稳定试验方法GB1208－1997 电流互感器DL/T726—2000 电力用电压互感器订货技术条件DL/T844—2003 12kV少维护户外配电开关设备通用技术条件控制终端部分GB/T7261-2000 继电器及装置基本试验方法GB/T11287-2000 量度继电器和保护装置的振动试验（正弦）（idt IEC 60255-21-1：1988）GB/T14537-1993 量度继电器和保护装置的冲击与碰撞试验（idt IEC 60255-21-2：1988）GB/T17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(idt IEC 61000-4-4：1995)DL/T721-2000 配电网自动化系统远方终端1.4本技术规范书未尽事宜，由需供双方协商确定。

1.5供方应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

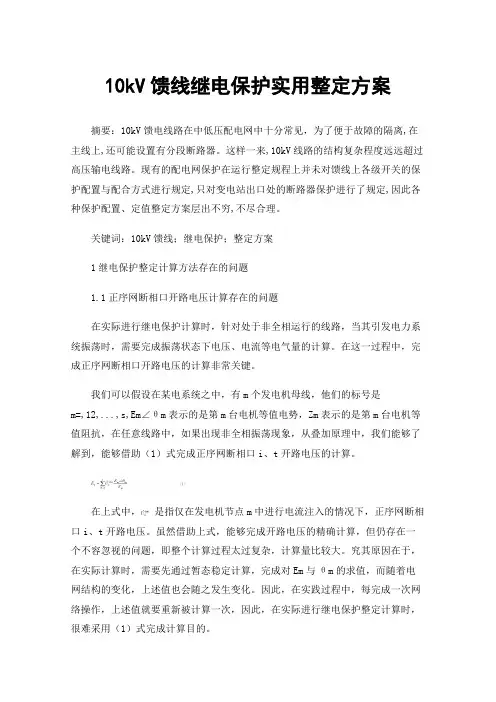

10kV馈线继电保护实用整定方案摘要：10kV馈电线路在中低压配电网中十分常见，为了便于故障的隔离,在主线上,还可能设置有分段断路器。

这样一来,10kV线路的结构复杂程度远远超过高压输电线路。

现有的配电网保护在运行整定规程上并未对馈线上各级开关的保护配置与配合方式进行规定,只对变电站出口处的断路器保护进行了规定,因此各种保护配置、定值整定方案层出不穷,不尽合理。

关键词：10kV馈线；继电保护；整定方案1继电保护整定计算方法存在的问题1.1正序网断相口开路电压计算存在的问题在实际进行继电保护计算时，针对处于非全相运行的线路，当其引发电力系统振荡时，需要完成振荡状态下电压、电流等电气量的计算。

在这一过程中，完成正序网断相口开路电压的计算非常关键。

我们可以假设在某电系统之中，有m个发电机母线，他们的标号是m=,12,...,s,Em∠θm表示的是第m台电机等值电势，Zm表示的是第m台电机等值阻抗，在任意线路中，如果出现非全相振荡现象，从叠加原理中，我们能够了解到，能够借助（1）式完成正序网断相口i、t开路电压的计算。

在上式中，是指仅在发电机节点m中进行电流注入的情况下，正序网断相口i、t开路电压。

虽然借助上式，能够完成开路电压的精确计算，但仍存在一个不容忽视的问题，即整个计算过程太过复杂，计算量比较大。

究其原因在于，在实际计算时，需要先通过暂态稳定计算，完成对Em与θm的求值，而随着电网结构的变化，上述值也会随之发生变化。

因此，在实践过程中，每完成一次网络操作，上述值就要重新被计算一次，因此，在实际进行继电保护整定计算时，很难采用（1）式完成计算目的。

为了防止重复进行暂态稳定的计算，在实际进行继电保护整定计算时，我们一般会做以下假设：即在非全相振荡线路两侧，针对等效发电机，其电势负值均相等，具体可采用E表示，相差角可采用δ来表示。

并采用（2）式，在非全相振荡状态下，完成正序网断相口开路电压的计算：在上述（2）式计算中，没有考虑网络结构本身的变化会对开路电压带来的影响。

10kV架空馈线电压型智能负荷开关技术规范书10kV架空馈线电压型智能负荷开关技术规范书⼯程项⽬：XXX公司年⽉1．总则1.1本规范书适⽤于本合同的设备，它提出设备的功能设计、结构、性能、安装和试验等⽅⾯的技术要求。

是相关设备招标书/订货合同的技术条款。

1.2本智能负荷开关适⽤于与变电站10kV出线断路器（开关）配合，采取“来电合闸、⽆压延时分闸、闭锁”不依赖通信及控制终端，实现隔离架空馈线相间故障区段，恢复⾮相间故障区段供电功能。

1.3供⽅须执⾏现⾏国家标准和电⼒⾏业标准。

有⽭盾时，按要求较⾼的标准执⾏。

遵循的主要现⾏标准如下：开关部分DL402-2007 ⾼压交流断路器订货技术条件GB/T11022—1999 ⾼压开关设备控制和设备标准的共同技术条件GB311.1—1997 ⾼压输变电设备的绝缘配合GB763－1990 交流⾼压电器在长期⼯作时的发热GB3309—1989⾼压开关设备常温下机械试验GB2706－1989 交流⾼压电器动热稳定试验⽅法GB1208－1997 电流互感器DL/T726—2000 电⼒⽤电压互感器订货技术条件DL/T844—2003 12kV少维护户外配电开关设备通⽤技术条件控制终端部分GB/T7261-2000 继电器及装置基本试验⽅法GB/T11287-2000 量度继电器和保护装置的振动试验（正弦）（idt IEC 60255-21-1：1988）GB/T14537-1993 量度继电器和保护装置的冲击与碰撞试验（idt IEC 60255-21-2：1988）GB/T17626.4-1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(idt IEC 61000-4-4：1995)DL/T721-2000 配电⽹⾃动化系统远⽅终端1.4本技术规范书未尽事宜，由需供双⽅协商确定。

1.5供⽅应获得ISO9000（GB/T 19000）资格认证书或具备等同质量认证证书，产品应在相同或更恶劣的运⾏条件下持续运⾏三年以上的成功经验。

10kV馈线接地排查与处理技术探讨发表时间：2019-08-02T10:51:42.063Z 来源：《建筑细部》2018年第27期作者：张煌[导读] 10kV馈线发生接地时，会对电网的设备产生危害，而当10kV馈线接地发生时，本文作者结合自身实践，探讨如何有效快速的进行排查与处理。

福建骏辉电力建设工程有限公司福建福州 350012摘要：10kV馈线发生接地时，会对电网的设备产生危害，而当10kV馈线接地发生时，本文作者结合自身实践，探讨如何有效快速的进行排查与处理。

关键词：馈线接地小电流电力系统小电流接地系统中，中性点接地方式有中性点不接地和中性点经消弧线圈接地两种。

该系统常见的异常主要有单相接地和缺相运行两种。

其中，我们在日常的工作中，在保证电网安全运行的同时，时常会接触到的就是10kV馈线接地。

1.接地故障的判断首先，我们要正确判断接地信号。

系统发生接地时，可根据信号、电压的变化进行综合判断。

但在某些情况下，系统的绝缘没有损坏，而因其他原因产生某些不对称状态，如电压互感器高压熔断器一相熔断，系统谐振等，也可能报出接地信号，所以，应注意正确区分判断。

接地故障发生时，故障相电压降低，另两相电压升高，线电压不变。

而高压熔断器一相熔断时，对地电压一相降低，另两相不会升高，与熔断相相关的线电压则会降低。

对三相五柱式电压互感器，熔断相绝缘电压降低但不为零，非熔断相绝缘电压正常。

铁磁谐振经常发生的是基波和分频谐振。

根据经验，当电源对只带有电压互感器的空母线突然合闸时易产生基波谐振。

基波谐振的现象是，两相对地电压升高，一相降低，或是两相对地电压降低，一相升高。

当发生单相接地时易产生分频谐振。

分频谐振的现象是：三相电压同时升高或依次轮流升高，电压表指针在同范围内低频摆动。

用变压器对空载母线充电时断路器三相合闸不同期，三相对地电容不平衡，使中性点位移，三相电压不对称，报出接地信号，这种情况只在操作时发生，只要检查母线及连接设备无异常，即可以判定，投入一条线路或者投入一台站用变压器，即可消失。

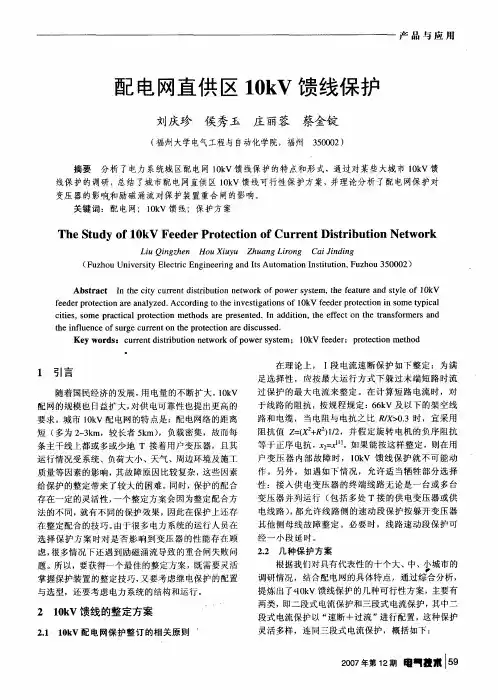

浅谈对10kV馈线保护配置的认识前言：一、10kV系统接地方式的影响电力系统可分为大电流接地系统（包括直接接地、经电抗接地和低阻接地）、小电流接地系统（包括高阻接地，消弧线圈接地和不接地）。

目前我公司10 kV电力系统都是采用中性点不接地的运行方式，即为小电流接地系统。

10 kV配电线路在实际运行中，经常发生单相接地故障，特别是在雨季、大风和雷雨等恶劣天气条件下，单相接地故障更是频繁发生。

发生单相接地后，故障相对地电压降低，非故障两相的相电压升高，但线电压却依然对称，因而不影响对用户的连续供电，系统可运行1～2 h，这也是小电流接地系统的最大优点。

但是若发生单相接地故障后电网长时间运行，会严重影响变电设备和配电网的安全经济运行。

二、10kV电流互感器的接线方式电流互感器的接线方式有两种：1、三相三继电器完全星形联接三相完全星形接线如图 5 所示。

三相里形接线方式的电流保护装置对各故障（如三相短路、两相短路、两相短路并地、单相接地短路）都能使保护装置起动，足切除故障的要求，2、两相两继电器不完全星形联接此种接线是用两只电流互感器与两只电流继电器在A、C两相上对应连接起来。

此种接线方式只适用于小电流接地系统中的线路继电保护装置，此种接线方式，对各种相间短路故障均能满足继电保护装置的要求。

我公司110kV龙桥变电站为例，10kV出线都采用两相两继电不完全星形联接，B相未装设电流互感器，此种接线方式不能反应B相接地短路电流，所以对B相起不到保护作用。

优点：由于此种接线方式较三相完全星形接线方式少了三分之一的设备，节约了投资，当不同线路上发生两点及多点接地时，采用两相星形接线可以保证有2/3的机会只切除一条线路。

如图：如果保护1、2采用三相接线，两套保护均将动作，保护1、2同时切除两条线路，如果采用两相接线，只要某一条线路是B 相一点接地，由于B 相未装设互感器，只能切除另一回线路。

缺点：例如，在下图所示的串联线路上发生两点接地时，我们希望只切除距离较远的那条线路 B-C ，而不要切除线路A-B 这样可以继续保证对变电所B 的供电，当保护1、2采用三相星形接线，由于两个保护之间的定值和时限上都是按照配合整定的，因此就能够100%的保证只切除B-C 线路上b 相故障III一、保护配置分析1、电流速断保护过流I 段动作电流值是必须大于保护范围外部短路时的最大短路电流。

10kv变压器馈线高压速断保护得整定方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!10kv变压器馈线高压速断保护得整定方法一、引言随着电力系统的不断发展，变压器在配电系统中起着至关重要的作用。

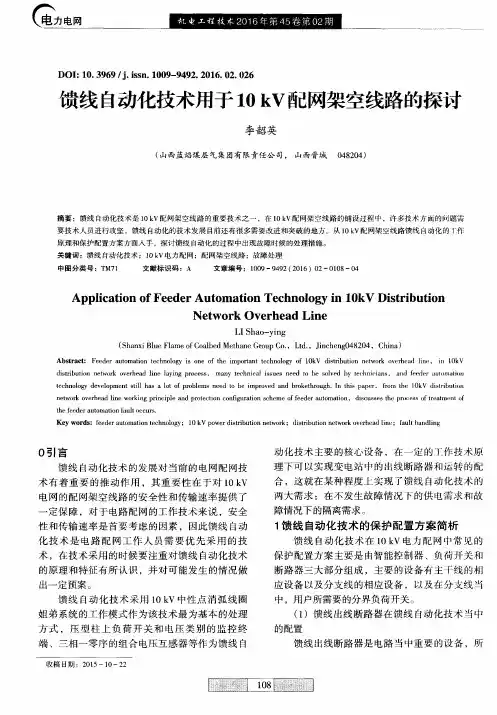

10kV配网架空线路馈线自动化技术探讨摘要:本文作者通过对10kV10kV配网架空线路馈线自动化工作原理及保护配置方案进行了探讨,提出了馈线自动化的故障处理措施,并就方案的特点进行了总结。

关键词:10kV配网架空线路馈线自动化故障处理1 馈线自动化工作原理本模式为10kV中性点消弧线圈接地系统研发的馈线自动化模式,该模式成套设备由压型柱上负荷开关、电压型监控终端及三相-零序组合式电压互感器三组件组成,成套设备采用电压－时限工作原理,与变电站出线断路器配合,完成故障的隔离和非故障区间的供电恢复。

1.1 短路故障处理原理当线路发生短路故障时,变电站出线断路器保护跳闸,经过大于3.5秒后第一次重合闸,柱上负荷开关一侧得电后逐级延时合闸,当合闸到故障点后,变电站出线断路器再次跳闸,同时监控终端通过电压－时限逻辑判断出故障点并闭锁故障点两端负荷开关,保证负荷开关再次得电后不合闸(此次重合闸是为了判断故障点并隔离故障点);变电站出线断路器第二次重合闸,恢复故障点前端线路供电,联络开关延时合闸,自动恢复故障点后端线路供电。

1.2 接地故障处理原理由于10kV系统是小电流接地系统,发生单相接地故障时,整个10kV系统都有零序电压,此时需要通过人为的拉线法找出故障线路。

当找出故障线路后,再人为合上线路出口断路器,柱上负荷开关单侧得电后延时逐级合闸,合闸到非故障区段线路,监控终端检测不到零序电压,合闸到故障区段线路后,监控终端检测到零序电压,此时监控终端给负荷开关发出分闸命令成功隔离故障,同时故障点后端监控终端感受到一个瞬时电压也成功闭锁。

联络开关经延时后,自动合闸恢复故障点后端线路供电。

2 馈线自动化保护配置方案(断路器＋负荷开关＋智能控制器)本方案涉及的主要设备为馈线出线断路器、主干线分段断路器、主干线分段负荷开关、分支线分界断路器、分支线分界负荷开关、分支线用户分界负荷开关。

2.1 馈线出线断路器馈线出线断路器配置二次重合闸,设速断保护、带时限过流保护、零序保护装置。
